基于AT89S52的流水灯与蜂鸣器协同控制：解决时序卡顿与冲突
摘要
本文记录了基于AT89S52单片机的入门级实验——流水灯与蜂鸣器的配合使用。针对初学者常遇到的 “蜂鸣器鸣响延时导致流水灯视觉停顿” 这一典型问题，提出了 “时序重叠（分段延时）” 的解决方案。通过将蜂鸣器的动作嵌入到LED的点亮周期内，实现了“灯亮1秒、铃响0.5秒”且流水灯流畅运行的效果。文末附有完整源码及模块化工程参考。
一、 实验要求与痛点分析
1. 实验功能
- 上电初始化：8个LED全亮1秒，然后全灭1秒。
- 循环动作：进入流水灯模式（LED0 -> LED7），每个灯点亮时间为 1秒。
- 协同动作：在每一轮流水灯开始时（即点亮LED0时），蜂鸣器鸣响 0.5秒 进行提示。
2. 核心痛点
- 错误写法：
点亮LED -> 延时1秒 -> 开启蜂鸣器 -> 延时0.5秒 -> 关闭蜂鸣器。 - 后果：流水灯在第一颗灯亮完后，会熄灭并停顿0.5秒（因为CPU在处理蜂鸣器延时），导致视觉上出现明显的卡顿，不符合“流畅”的要求。
二、 设计思路与核心算法 (图文详解)
1. 解决方案：时序重叠法
既然 LED0 需要亮 1000ms，而蜂鸣器只需要响 500ms，我们完全可以利用 LED0 点亮的这段时间来处理蜂鸣器。
我们将 LED0 的 1000ms 拆分为两段：
- 前 500ms：LED0 点亮 + 蜂鸣器 响。
- 后 500ms：LED0 点亮 + 蜂鸣器 停。
这样，在用户看来，灯是连续亮了1秒，而蜂鸣器也按要求响了，两者互不干扰。

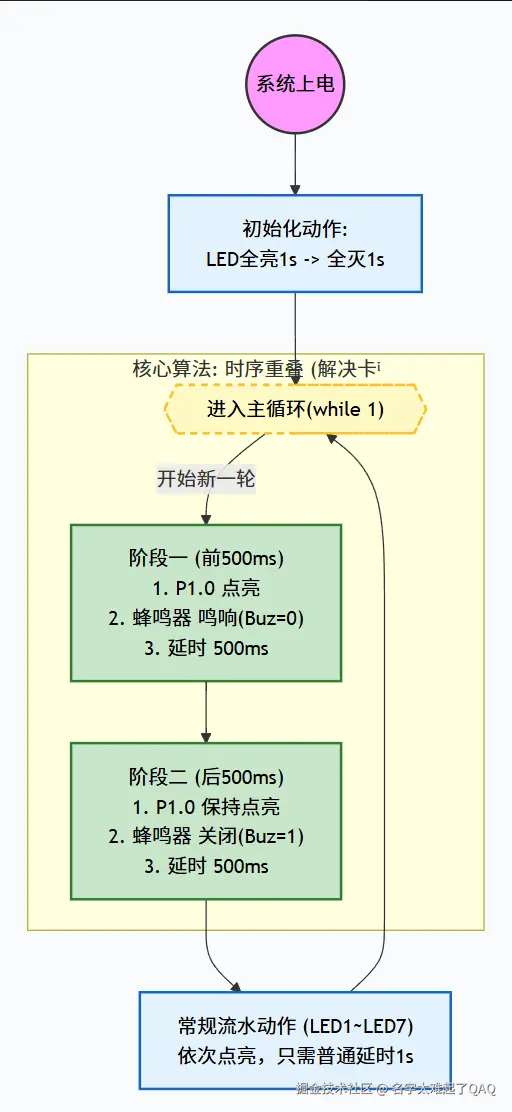

2. 程序执行流程图
三、 硬件端口定义
| 变量名 | 对应IO口 | 功能说明 |
|---|---|---|
| P1 | P1.0 - P1.7 | LED流水灯 (低电平点亮) |
| Buzzer | P2.3 | 有源蜂鸣器 (低电平触发) |
| XTAL | 11.0592 MHz | 外部晶振频率 |
四、 完整源代码 (单文件版)
/******************************************************************
* Project: 基于AT89S52的流水灯与蜂鸣器协同
* Author: 名字太难起了QAQ
* MCU: AT89S52 @ 11.0592MHz
* Date: 2026-02-16
* Description: 利用分段延时解决蜂鸣器阻塞流水灯的问题
******************************************************************/
#include <REGX52.H>
#include <INTRINS.H>
// --- 硬件引脚定义 ---
// 蜂鸣器连接 P2.3 (根据实际开发板修改)
sbit Buzzer = P2^3;
// --- 毫秒级延时函数 ---
void Delay1ms(unsigned int xms)
{
unsigned char i, j;
while(xms)
{
i = 2; j = 199;
do{ while(--j); } while(--i);
xms--;
}
}
void main()
{
// === 1. 上电初始化动作 ===
P1 = 0x00; // 全亮
Delay1ms(1000);
P1 = 0xFF; // 全灭
Delay1ms(1000);
// === 2. 进入主循环 ===
while(1)
{
// --------------------------------------------------------
// 【核心逻辑：P1.0与蜂鸣器的时序融合】
// 目标：P1.0 亮 1000ms，且前 500ms 蜂鸣器响
// --------------------------------------------------------
// 阶段一：灯亮 + 铃响
P1 = 0xFE; // P1.0 点亮 (1111 1110)
Buzzer = 0; // 蜂鸣器鸣响 (低电平触发)
Delay1ms(500); // 保持 500ms
// 阶段二：灯亮 + 铃停
Buzzer = 1; // 蜂鸣器关闭
Delay1ms(500); // 再保持 500ms
// --- 总结 ---
// P1.0 总共亮了 500+500 = 1000ms (无停顿)
// 蜂鸣器 只响了前 500ms (完成提示)
// --------------------------------------------------------
// 【常规流水逻辑：P1.1 ~ P1.7】
// 后续LED无需响铃，直接延时1000ms即可
// --------------------------------------------------------
P1 = 0xFD; Delay1ms(1000); // P1.1
P1 = 0xFB; Delay1ms(1000); // P1.2
P1 = 0xF7; Delay1ms(1000); // P1.3
P1 = 0xEF; Delay1ms(1000); // P1.4
P1 = 0xDF; Delay1ms(1000); // P1.5
P1 = 0xBF; Delay1ms(1000); // P1.6
P1 = 0x7F; Delay1ms(1000); // P1.7
// 循环结束，回到开头再次执行 P1.0 逻辑
}
}
五、 模块化代码 (工程进阶)
为了养成良好的编码习惯，建议将延时函数和硬件定义拆分。
1. delay.c (通用延时模块)
void Delay1ms(unsigned int xms) {
unsigned char i, j;
while(xms) {
i = 2; j = 199;
do{ while(--j); } while(--i);
xms--;
}
}
2. main.c (业务逻辑)
#include <REGX52.H>
// 声明外部函数
void Delay1ms(unsigned int xms);
sbit Buzzer = P2^3;
void main() {
// ... 初始化代码 ...
while(1) {
// 步骤1：复合动作 (LED0 + Beep)
P1 = 0xFE;
Buzzer = 0; Delay1ms(500); // 响
Buzzer = 1; Delay1ms(500); // 停
// 步骤2：单一动作 (LED1-7)
unsigned char i;
unsigned char led_val = 0xFD;
for(i=0; i<7; i++) {
P1 = led_val;
Delay1ms(1000);
// 简单的移位算法生成下一个LED值
led_val = (led_val << 1) | 0x01;
}
}
}
六、 易错点与注意事项
-
蜂鸣器类型：
- 本代码适用于 有源蜂鸣器（Active Buzzer），即给低电平就能响。
- 如果使用 无源蜂鸣器（Passive Buzzer），
Buzzer=0只会听到“咔”的一声。无源蜂鸣器需要输出方波（PWM）才能发声。
-
死循环
while(1)：- 单片机程序必须运行在死循环中。如果漏写
while(1)，程序跑完最后一行代码后可能会复位或跑飞。
- 单片机程序必须运行在死循环中。如果漏写
-
IO口冲突：
- 部分开发板（如普中）的 P2 口可能同时连接了 LED 和 数码管/蜂鸣器控制位。如果发现蜂鸣器响的时候某个 LED 跟着微弱闪烁，这是硬件复用导致的正常现象，无需担心软件逻辑。
