【Matlab源码】6G候选波形：OFDM-IM 增强仿真平台 GIM、MM、IQ📌 为什么选择本仿真平台？痛点本

📈 OFDM-IM 容量增强仿真平台

GIM + MM + IQ 三大容量扩展技术，突破传统索引调制比特率极限

📌 为什么选择本仿真平台？

痛点	本平台解决方案
📚 固定激活数限制索引空间	✅ GIM 广义索引：可变激活数，索引空间扩大 2-4 倍
🔧 调制阶数浪费额外比特	✅ MM 多模调制：每个激活子载波携带模式选择比特
📊 I/Q 资源耦合利用	✅ IQ 独立索引：实部虚部分别索引，并行双倍效率
⚡ 容量提升难以量化	✅ 内置容量分析对比工具，直观展示各技术增益
📡 检测算法对应难	✅ 每种技术配套专用解调器，算法一一对应

🎯 核心价值

🔬 学术研究价值

三大容量扩展技术完整实现
索引空间理论上界研究
频谱效率 vs 复杂度权衡分析
不同场景最优技术选择

💼 工程应用价值

高频谱效率需求场景首选
灵活的参数配置空间
结构化的技术对比框架
完整的收发链路验证

⚡ 技术亮点

🌊 三大容量增强技术对比

┌─────────────────────────────────────────────────────────────────┐
│                    容量增强技术对比                              │
├──────────────┬──────────────┬──────────────┬──────────────────┤
│   基础 IM    │     GIM      │      MM      │       IQ         │
├──────────────┼──────────────┼──────────────┼──────────────────┤
│ 固定 k 个    │ k ∈ [k1,k2]  │ 每个子载波   │ I/Q 独立索引     │
│ 激活子载波   │ 可变激活数   │ 独立选模式   │ 并行处理         │
├──────────────┼──────────────┼──────────────┼──────────────────┤
│   C(n,k)     │  Σ C(n,ki)  │ k × Nm 模式  │   2 × C(n,k)     │
│   索引数     │  索引空间大  │  比特倍增    │   双倍索引       │
└──────────────┴──────────────┴──────────────┴──────────────────┘

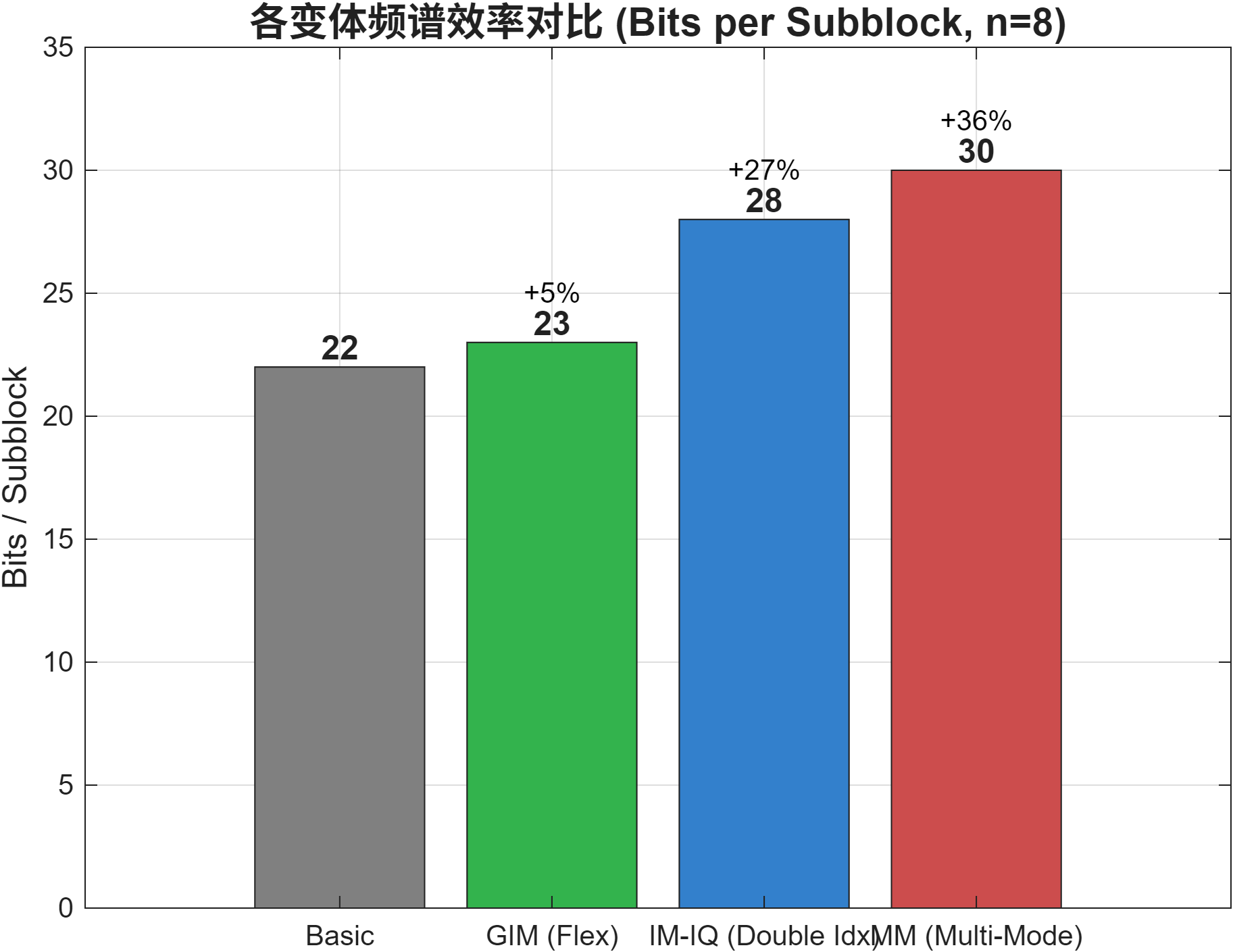

📊 容量对比 (n=4, k=2, M=4)

技术	索引比特 p1	数据比特 p2	总比特/子块	vs 基础 IM
基础 IM	2	4	6	基准
GIM (k∈[1,4])	4	~5	9	+50%
MM (4模式)	2	8	10	+67%
IQ	4	4	8	+33%

💡 MM 最强容量：通过模式选择比特，每个激活子载波额外携带 log₂(Nm) 比特。

🖥️ 运行环境

最低要求

项目	要求
MATLAB版本	R2021b 或更高
必需工具箱	Communications Toolbox
基础依赖	P1 基础包
内存	4 GB+

快速验证

>> cd packages/P3_容量增强包
>> setup_path
>> generate_plots_enhanced

🧠 算法原理

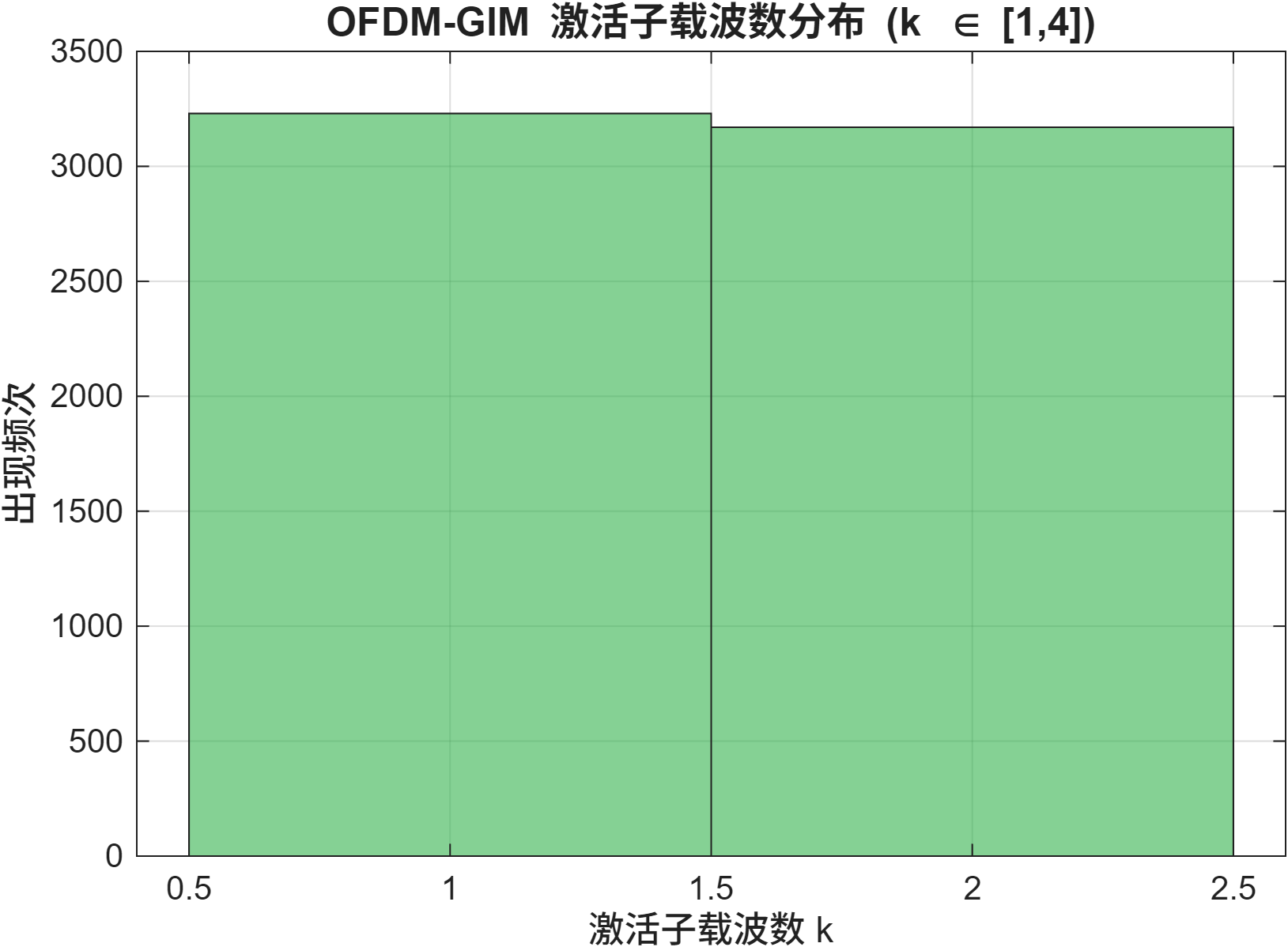

GIM 广义索引调制

核心思想：允许激活子载波数量可变，融合多种 C(n,k) 组合。

索引空间：

|\mathcal{S}_{GIM}| = \sum_{k=k_{min}}^{k_{max}} C(n,k)

索引比特：

p_{1,GIM} = \lfloor \log_2 |\mathcal{S}_{GIM}| \rfloor

MM 多模索引调制

核心思想：每个激活子载波独立选择调制模式。

总比特数：

p_{MM} = p_1 + k \cdot (\log_2 N_m + \bar{m})

其中 $\bar{m}$ 为各模式的平均数据比特。

IQ 独立索引调制

核心思想：I 和 Q 分量使用独立的激活模式。

索引比特：

p_{1,IQ} = 2 \times \lfloor \log_2 C(n,k) \rfloor

📁 项目结构

P3_容量增强包/
├── 📂 gim/                     # GIM 广义索引
│   ├── gim_modulator.m         #   🚀 GIM 调制器
│   ├── gim_demodulator.m       #   GIM 解调器
│   └── gim_table.m             #   可变激活索引表
│
├── 📂 mm/                      # MM 多模调制
│   ├── mm_modulator.m          #   🚀 MM 调制器
│   └── mm_demodulator.m        #   MM 解调器
│
├── 📂 iq/                      # IQ 独立索引
│   ├── iq_modulator.m          #   🚀 IQ 调制器
│   └── iq_demodulator.m        #   IQ 解调器
│
├── 📂 core/                    # 继承 P1 核心模块
├── 📂 config/                  # 配置 (扩展 GIM/MM/IQ 参数)
│
├── 📂 docs/                    # 文档
│   ├── 算法文档.md              #   📘 三技术原理推导
│   ├── 代码文档.md              #   📒 接口说明
│   └── 项目文档.md              #   📗 本文档
│
├── generate_plots.m            # 📊 容量对比曲线

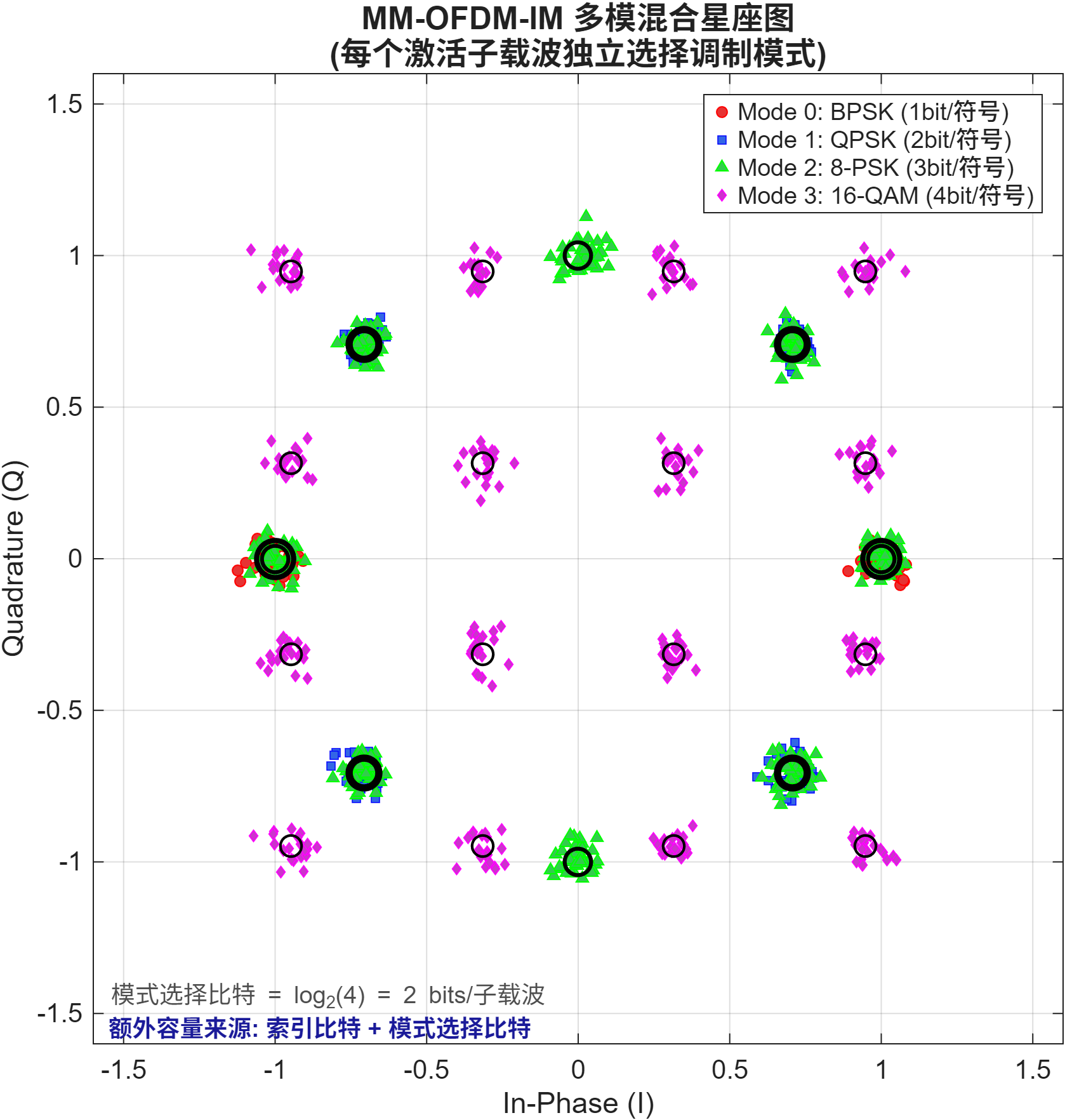

└── generate_plots_enhanced.m   # 📊 MM 多模星座图

代码统计：

📄 25+ 个核心 MATLAB 文件
📝 2500+ 行精炼代码
💬 100% 中文详细注释

🎬 仿真演示

一键运行

>> cd packages/P3_容量增强包
>> setup_path

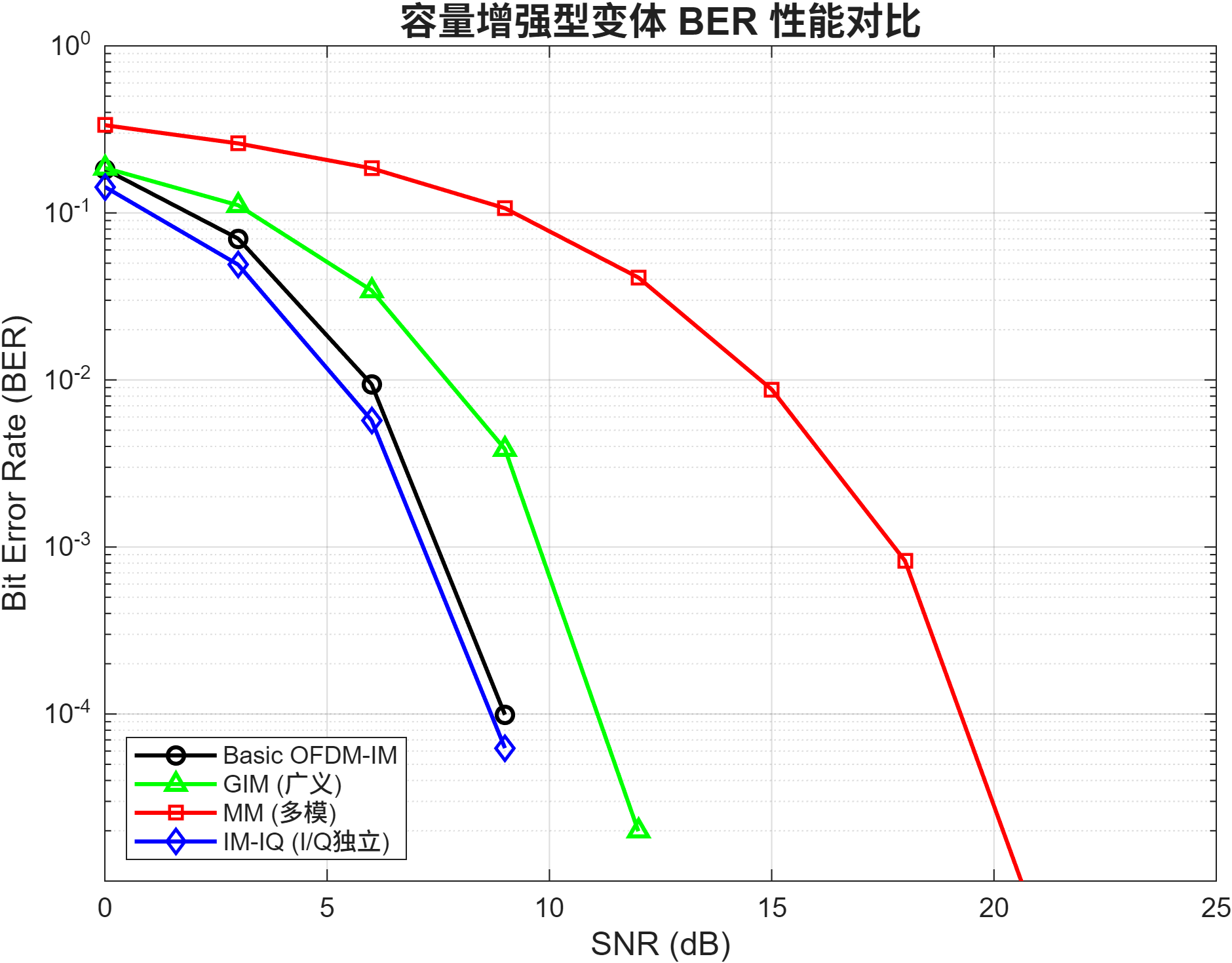

>> generate_ber_plots  % 三技术 BER 对比

📦 您将获得

内容	说明
📁 完整源码	GIM + MM + IQ 三技术完整实现
📖 原理文档	索引空间扩展数学推导
🚀 容量提升	最高 67% 频谱效率增益
📊 对比工具	一键生成三技术性能对比
🔧 灵活配置	可变 k 范围、模式数、调制阶数
📡 可视化	多模星座图、容量对比曲线

🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。关注公众号【3GPP仿真实验室】进行获取。

📚 参考文献

M. Wen et al. (2017): "Generalized Index Modulation Aided OFDM." IEEE Trans. Wireless Commun., vol. 16, no. 3.
B. Zheng et al. (2019): "Multiple-Mode OFDM with Index Modulation." IEEE Trans. Signal Process., vol. 67, no. 9.
E. Başar et al. (2017): "OFDM with Index Modulation Using In-Phase and Quadrature Indices." IEEE Trans. Veh. Technol., vol. 66, no. 5.
