前言

本文详细说明 SkyPlayer 引入 Android MediaCodec 硬件解码和 Vulkan 渲染后端的完整实现方案，包括架构设计、三级回退策略、Surface 直渲音画同步修复、Vulkan 渲染管线初始化和渲染流程。

📋 目录

🎯 为什么需要硬件解码和 Vulkan 渲染？

移动端视频播放的挑战

随着 4K/8K 超高清视频的普及和移动设备性能需求的不断提升，传统的软件解码方案面临着严峻挑战：

  • CPU 占用过高：纯软解 1080p H.264 视频时，CPU 占用可达 100% 以上，导致设备发热严重
  • 功耗问题突出：高 CPU 占用直接导致电池续航大幅下降，影响用户体验
  • 4K 视频吃力：软解 4K 视频时，大多数移动设备根本无法流畅播放，帧率严重下降
  • 多任务场景受限：高 CPU 占用使应用无法同时进行其他任务，如后台下载、数据处理等

硬件解码的价值

现代移动 SoC（如高通 Snapdragon、联发科 Dimensity、苹果 A 系列）都内置了专用视频解码硬件单元：

  • 专用硬件加速：利用 SoC 内置的 VPU（Video Processing Unit），解码效率提升 10-100 倍
  • CPU 占用大幅降低：从 100%+ 降到 5% 以下，释放 CPU 资源用于其他任务
  • 功耗显著降低：专用硬件功耗仅为 CPU 软解的 1/10，大幅提升续航
  • 支持更高分辨率：轻松应对 4K/8K 超高清视频播放
  • 发热量大幅减少：降低设备温度，提升用户舒适度

Vulkan 渲染的价值

相比传统的 OpenGL ES 2.0，Vulkan 作为下一代图形 API 带来了革命性优势：

对比维度OpenGL ES 2.0Vulkan
API 开销驱动层隐式状态管理，开销高显式控制，零驱动开销
多线程单线程限制，无法充分利用多核原生多线程支持，并行录制命令
内存管理驱动自动管理，内存浪费严重精确控制，减少浪费
管线状态运行时编译 GLSL Shader，启动慢预编译 SPIR-V，零编译开销
同步控制隐式同步，无法精确控制显式信号量+栅栏，精确同步
未来趋势逐步淘汰Android 推荐，主流方向

SkyPlayer 的解决方案

SkyPlayer 采用了业界领先的 MediaCodec 硬件解码 + Vulkan 渲染 + 三级回退 方案：

  • MediaCodec 硬件解码：利用 Android NDK MediaCodec API，直接调用 SoC 专用解码硬件
  • Vulkan 渲染后端：采用 Vulkan 进行硬件加速渲染，性能超越 OpenGL ES
  • 三级回退策略：Surface 直渲染 → Buffer 输出 → FFmpeg 软解，确保任何设备都能正常播放
  • 零拷贝优化：Surface 直渲染模式下，解码帧直接输出到 Surface，无需 CPU 参与
  • 音画同步修复：针对 Surface 直渲染模式特有的音画同步问题，实现了两步流程解决方案

这套方案在保证兼容性的前提下，最大化了性能和能效，为用户提供流畅、低功耗的视频播放体验。

📋 功能概述

功能说明核心文件
MediaCodec 硬解利用 Android 硬件加速解码 H.264/H.265 等视频sky_mediacodec_decoder.cpp
Vulkan 渲染基于 Vulkan API 的高性能视频渲染管线sky_vk_renderer.cpp
三级回退策略HW_SURFACE → HW_BUFFER → SOFTWARE 自动降级skymediaplayer.cpp
渲染后端切换运行时切换 OpenGL ES / Vulkanskyrenderer.cpp

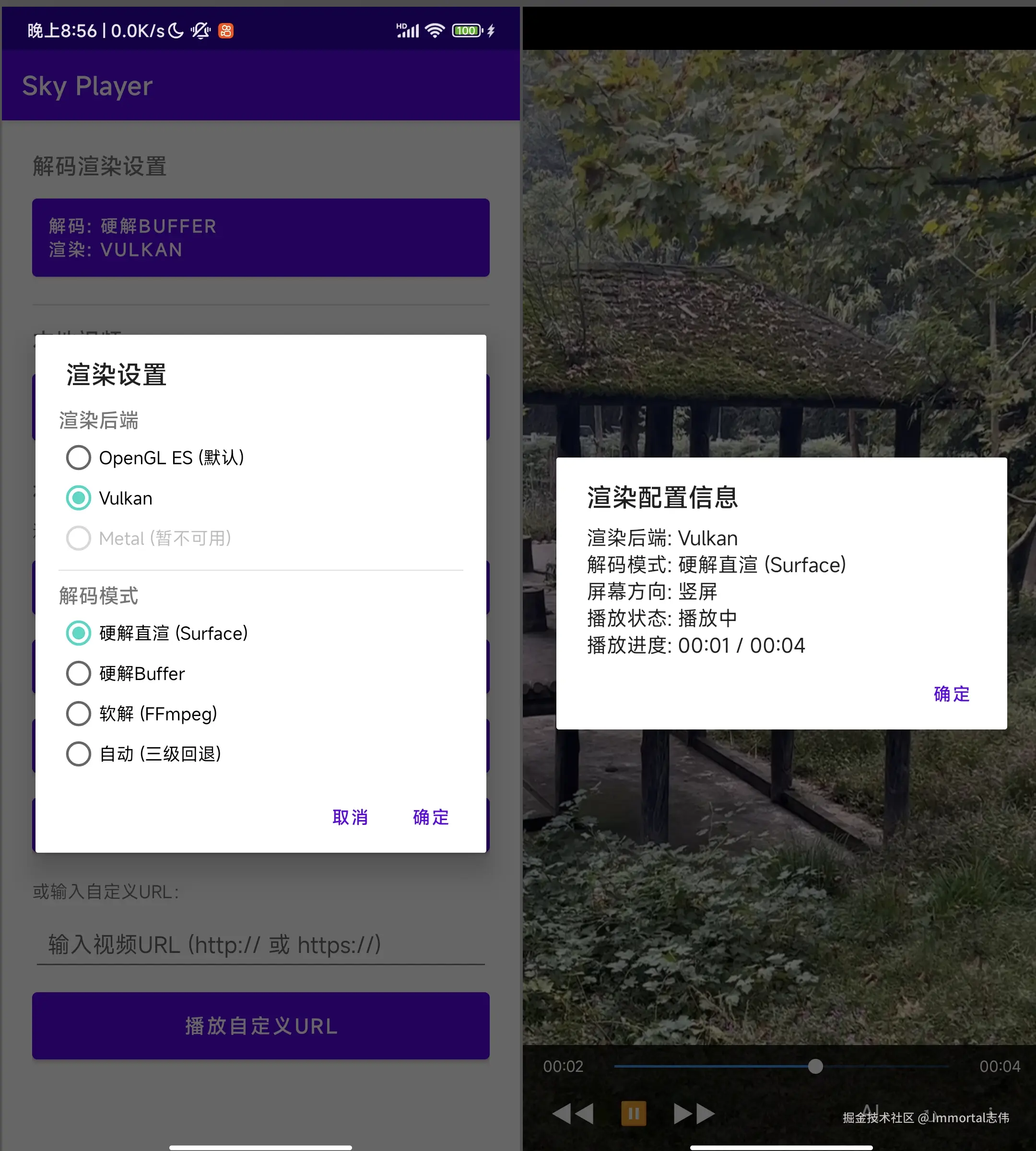

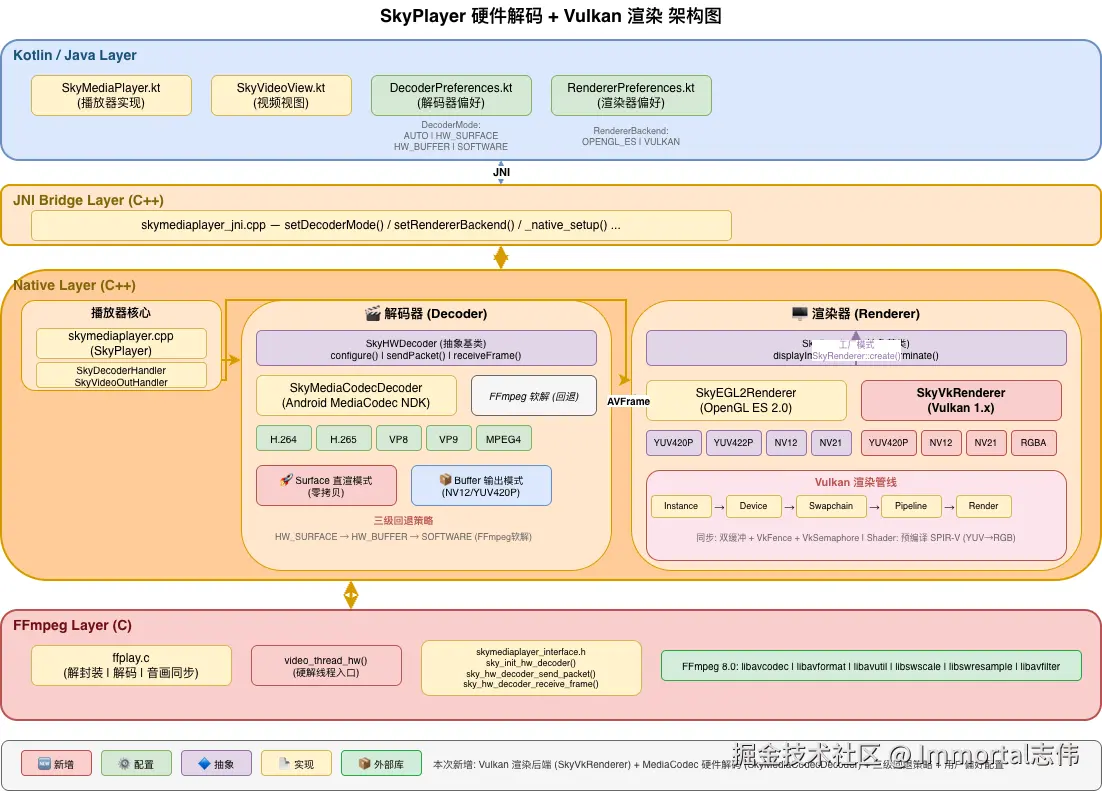

🏗️ 架构设计

整体架构延续 SkyPlayer 四层设计，新增部分以 🆕 标注：


🎬 MediaCodec 硬件解码

为什么需要硬件解码？

对比维度FFmpeg 软解MediaCodec 硬解
CPU 占用高（单核 100%+）极低（< 5%）
功耗高低（专用硬件）
4K 解码吃力流畅
电池续航差好
兼容性最好依赖设备

抽象设计

采用抽象基类 + 工厂模式，为未来扩展 iOS VideoToolbox 预留接口：

// sky_hw_decoder.h - 跨平台硬件解码器抽象
class SkyHWDecoder {
public:
    virtual bool configure(AVCodecParameters *codecpar, void *surface) = 0;
    virtual bool start() = 0;
    virtual int sendPacket(AVPacket *packet) = 0;
    virtual int receiveFrame(AVFrame *frame) = 0;
    virtual void flush() = 0;
    virtual void stop() = 0;
    virtual void release() = 0;

    // 工厂方法：根据平台自动创建
    static std::unique_ptr<SkyHWDecoder> create();
};

Surface 模式 vs Buffer 模式

MediaCodec 硬件解码支持两种输出模式，核心区别在于解码后的帧数据流向哪里：

数据流对比

┌─────────────────────────────────────────────────────────────────┐
│  Surface 模式（零拷贝直渲)                                       │
│                                                                 │
│  FFmpeg ──► MediaCodec ──► releaseOutputBuffer(index, true)     │
│  (解封装)    (硬件解码)      ──► ANativeWindow/Surface ──► 屏幕   │
│                                                                 │
│  帧数据始终在 GPU 内存中，CPU 完全不参与像素搬运                     │
└─────────────────────────────────────────────────────────────────┘

┌─────────────────────────────────────────────────────────────────┐
│  Buffer 模式（取出帧数据）                                        │
│                                                                 │
│  FFmpeg ──► MediaCodec ──► getOutputBuffer() ──► CPU 内存        │
│  (解封装)    (硬件解码)      ──► fillFrameFromBuffer()            │
│                               ──► AVFrame (NV12/YUV420P)        │
│                               ──► OpenGL ES / Vulkan 渲染        │
│                                                                 │
│  帧数据从 GPU 拷贝到 CPU，再由渲染器上传到 GPU 纹理                  │
└─────────────────────────────────────────────────────────────────┘

详细对比

对比维度Surface 模式（HW_SURFACE）Buffer 模式（HW_BUFFER）
API 调用AMediaCodec_releaseOutputBuffer(index, true)AMediaCodec_getOutputBuffer() + fillFrameFromBuffer()
数据拷贝零拷贝，帧数据始终在 GPU 内存需要 GPU → CPU 拷贝，再由渲染器上传 GPU
CPU 开销极低，CPU 不参与像素搬运较高，需要 memcpy 逐行拷贝 Y/UV 平面
输出格式不可见（直接渲染到 Surface）NV12 / YUV420P / NV21（取决于设备）
渲染控制MediaCodec 内部直接渲染，上层无法控制时机上层完全控制渲染时机（交给 OpenGL ES / Vulkan）
音画同步⚠️ 需要额外处理（见下方章节）✅ 天然支持（帧进入 FrameQueue 后由 ffplay 同步）
兼容性需要有效的 ANativeWindow所有支持 MediaCodec 的设备
适用场景追求极致性能和低功耗需要后处理（滤镜、截图等）或精确同步控制

关键实现差异

Surface 模式 — configure() 时传入 ANativeWindow，解码帧直接输出到 Surface：

// tryConfigureSurface(): surface 参数传 ANativeWindow
AMediaCodec_configure(codec, format, window, nullptr, 0);
// receiveFrame(): render=true 直接渲染
AMediaCodec_releaseOutputBuffer(codec_, outputIndex, true);

Buffer 模式 — configure() 时 surface 传 nullptr，解码帧取出到 CPU 内存：

// tryConfigureBuffer(): surface 参数传 nullptr
AMediaCodec_configure(codec, format, nullptr, nullptr, 0);
// receiveFrame(): 取出数据，render=false 不渲染
uint8_t *outputBuffer = AMediaCodec_getOutputBuffer(codec_, outputIndex, &size);
fillFrameFromBuffer(frame, outputBuffer, size, &bufferInfo, outputIndex);
AMediaCodec_releaseOutputBuffer(codec_, outputIndex, false);

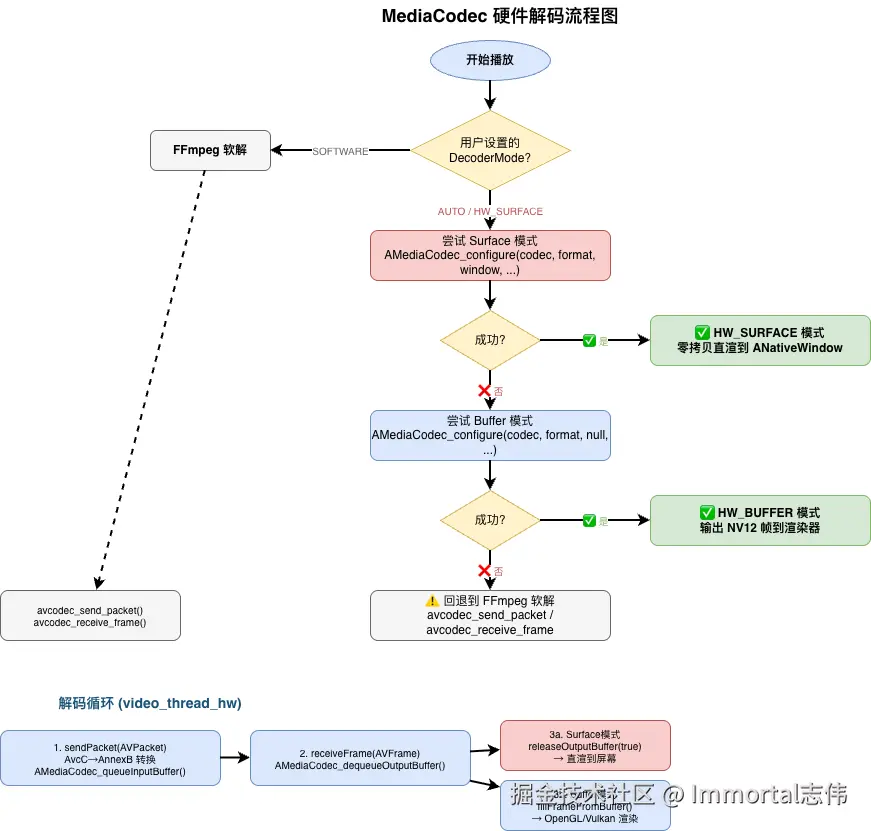

三级回退策略

SkyPlayer 实现了自动三级回退，确保在任何设备上都能正常播放：


核心实现：

// sky_mediacodec_decoder.cpp
bool SkyMediaCodecDecoder::configure(AVCodecParameters *codecpar, void *surface) {
    auto *window = reinterpret_cast<ANativeWindow*>(surface);

    // 1. 优先尝试 Surface 直渲（零拷贝）
    if (window && tryConfigureSurface(codecpar, window)) {
        return true;
    }

    // 2. 回退到 Buffer 模式（取出 NV12 帧）
    if (tryConfigureBuffer(codecpar)) {
        return true;
    }

    // 3. 都失败，上层回退到 FFmpeg 软解
    return false;
}

解码一帧的完整流程

送入数据

int SkyMediaCodecDecoder::sendPacket(AVPacket *packet) {
    // 1. AvcC/HvcC → Annex-B 格式转换（如需要）
    if (needsAnnexBConversion_) {
        convertPacketToAnnexB(packet->data, packet->size, annexBBuffer);
    }

    // 2. 获取输入 buffer
    ssize_t inputIndex = AMediaCodec_dequeueInputBuffer(codec_, DEQUEUE_TIMEOUT_US);

    // 3. 复制数据并提交
    uint8_t *inputBuffer = AMediaCodec_getInputBuffer(codec_, inputIndex, &size);
    memcpy(inputBuffer, sendData, sendSize);
    AMediaCodec_queueInputBuffer(codec_, inputIndex, 0, sendSize, pts, 0);

    return 0;
}

获取解码帧

int SkyMediaCodecDecoder::receiveFrame(AVFrame *frame) {
    ssize_t outputIndex = AMediaCodec_dequeueOutputBuffer(codec_, &bufferInfo, DEQUEUE_TIMEOUT_US);

    if (outputIndex >= 0) {
        if (isSurfaceMode()) {
            // Surface 模式：零拷贝直渲到屏幕
            AMediaCodec_releaseOutputBuffer(codec_, outputIndex, true);
            frame->pts = bufferInfo.presentationTimeUs;
        } else {
            // Buffer 模式：取出帧数据，交给渲染器
            uint8_t *outputBuffer = AMediaCodec_getOutputBuffer(codec_, outputIndex, &size);
            fillFrameFromBuffer(frame, outputBuffer, size, &bufferInfo, outputIndex);
            AMediaCodec_releaseOutputBuffer(codec_, outputIndex, false);
        }
        return 0;
    }
    return AVERROR(EAGAIN);
}

与 ffplay 的集成

硬解通过 C 接口与 ffplay 核心引擎对接，保持 ffplay.c 的独立性：

// ffplay.c - stream_component_open() 中
if (decoder_mode != SKY_DECODER_MODE_SOFTWARE) {
    if (sky_init_hw_decoder(is->skyPlayer, codecpar)) {
        is->hw_decoder_active = 1;
        is->hw_surface_mode = sky_is_surface_mode(is->skyPlayer);
    }
    // 失败则自动走软解路径
}

// video_thread() 中根据标志选择路径
if (is->hw_decoder_active) {
    return video_thread_hw(is);  // 硬解线程
} else {
    return video_thread(is);     // 软解线程（原始 ffplay）
}

支持的编解码格式

编码格式MIME 类型说明
H.264video/avc最常用
H.265/HEVCvideo/hevc高效编码
VP8video/x-vnd.on2.vp8WebM
VP9video/x-vnd.on2.vp9YouTube
MPEG-4video/mp4v-es兼容旧格式

🔄 Surface 直渲音画同步

问题描述

在硬件解码的 Surface 直渲模式（HW_SURFACE）下，存在画面比声音快的音画同步问题。

原因分析

问题的根源在于 Surface 模式下 "解码"和"渲染"被耦合在同一个操作中，导致上层完全丧失了渲染时机的控制权：

┌─────────────────────────────────────────────────────────────────────┐
│  修复前：receiveFrame() 内部一步完成取帧+渲染                          │
│                                                                     │
│  video_thread_hw 循环                                                │
│       │                                                             │
│       ▼                                                             │
│  receiveFrame(frame)                                                │
│       │                                                             │
│       ├── AMediaCodec_dequeueOutputBuffer()  ← 取出解码帧            │
│       │                                                             │
│       └── AMediaCodec_releaseOutputBuffer(index, true)  ← 立即渲染！ │
│            │                                                        │
│            ▼                                                        │
│       帧直接显示到屏幕 ──── ⚠️ 完全不考虑音频播放进度                    │
│                                                                     │
│  结果：视频解码多快就显示多快，画面远远跑在声音前面                        │
└─────────────────────────────────────────────────────────────────────┘

具体原因链条：

  1. releaseOutputBuffer(index, true) 的语义：render=true 参数告诉 MediaCodec 将该 buffer 的内容立即异步渲染到配置时传入的 ANativeWindow，这是一个不可逆操作——一旦调用，帧就会显示到屏幕上
  2. 解码速度远快于播放速度：硬件解码器的解码速度通常是实时播放速度的 5-10 倍（例如 30fps 视频，解码器可能每秒解出 150-300 帧），如果解码出来就立即渲染，画面会飞速前进
  3. 与 Buffer 模式的本质区别：Buffer 模式下，帧数据被取出到 AVFrame 后进入 ffplay 的 FrameQueue，由 ffplay 原有的音画同步机制（video_refresh）控制显示时机；而 Surface 模式绕过了整个 FrameQueue 和同步机制
  4. ffplay 原有同步机制失效：ffplay 的 video_refresh() 函数通过比较视频帧 PTS 与音频主时钟来决定何时显示下一帧，但 Surface 模式下帧在 receiveFrame() 内部就已经渲染了，video_refresh() 根本来不及介入

对比：为什么 Buffer 模式没有这个问题？

环节Surface 模式Buffer 模式
取帧dequeueOutputBuffer()dequeueOutputBuffer()
渲染releaseOutputBuffer(true) 在取帧时立即执行帧数据进入 FrameQueue
同步控制❌ 无（帧已经显示了）✅ video_refresh() 根据 PTS 和音频时钟控制
渲染时机解码器决定（不可控）ffplay 决定（可控）

修复方案：两步流程设计

将原本一次性完成"取帧+渲染"的 receiveFrame() 拆分为两步：

  1. dequeueFrame()：仅从 MediaCodec 取出解码帧，不渲染
  2. renderOutputBuffer()：在音画同步判断后，按需渲染到 Surface

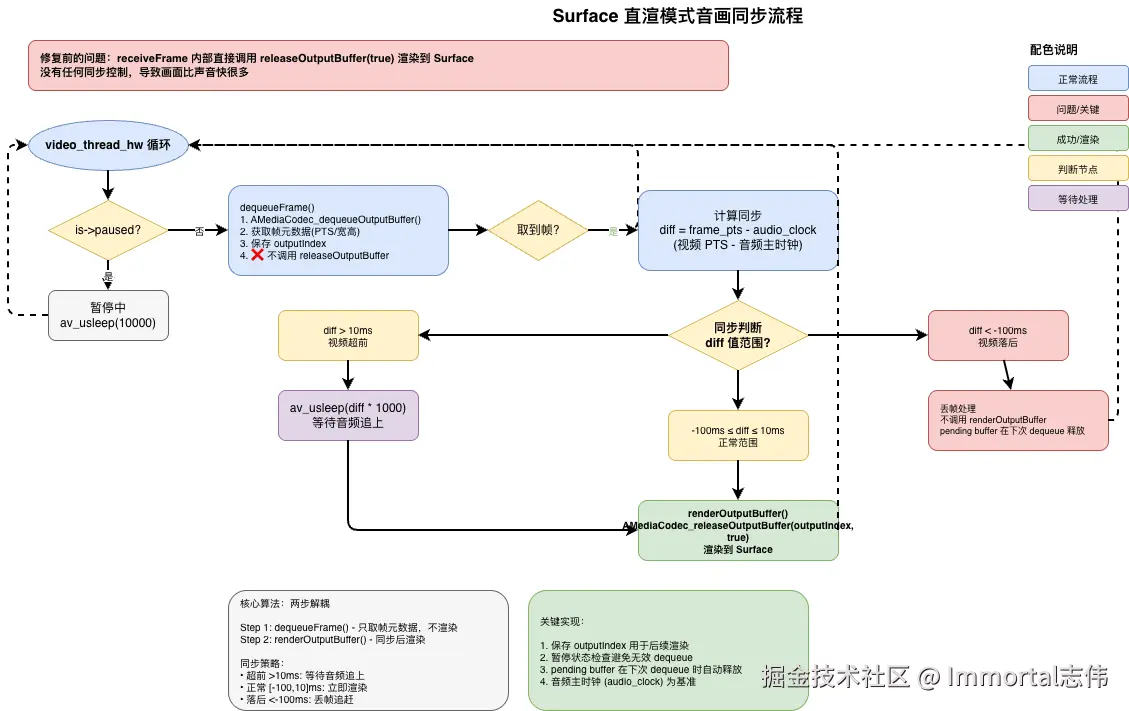

完整方案流程图


架构变更：

// sky_hw_decoder.h - 基类新增虚方法
class SkyHWDecoder {
public:
    // 仅取出帧，不渲染（Surface 模式 pendingOutputIndex_ 保存索引）
    virtual int dequeueFrame(AVFrame *frame) = 0;

    // 渲染已取出的帧（Buffer 模式无操作）
    virtual bool renderOutputBuffer() = 0;
};

// sky_mediacodec_decoder.h - 新增成员
class SkyMediaCodecDecoder : public SkyHWDecoder {
private:
    ssize_t pendingOutputIndex_ = -1;  // Surface 模式暂存的输出索引
};

实现核心：

// sky_mediacodec_decoder.cpp
int SkyMediaCodecDecoder::dequeueFrame(AVFrame *frame) {
    ssize_t outputIndex = AMediaCodec_dequeueOutputBuffer(codec_, &bufferInfo, DEQUEUE_TIMEOUT_US);

    if (outputIndex >= 0) {
        if (isSurfaceMode()) {
            // Surface 模式：保存索引，暂不渲染
            pendingOutputIndex_ = outputIndex;
            frame->pts = bufferInfo.presentationTimeUs;
        } else {
            // Buffer 模式：取出数据到 frame
            uint8_t *outputBuffer = AMediaCodec_getOutputBuffer(codec_, outputIndex, &size);
            fillFrameFromBuffer(frame, outputBuffer, size, &bufferInfo, outputIndex);
            AMediaCodec_releaseOutputBuffer(codec_, outputIndex, false);
        }
        return 0;
    }
    return AVERROR(EAGAIN);
}

bool SkyMediaCodecDecoder::renderOutputBuffer() {
    if (isSurfaceMode() && pendingOutputIndex_ >= 0) {
        // Surface 模式：在此处渲染（由 ffplay 控制时机）
        AMediaCodec_releaseOutputBuffer(codec_, pendingOutputIndex_, true);
        pendingOutputIndex_ = -1;
        return true;
    }
    return false;  // Buffer 模式无需操作
}

同步策略

在 ffplay.c 的 video_thread_hw() 中，根据视频帧与音频时钟的偏差决定处理方式：

时间偏差处理方式说明
视频超前 > 10ms等待av_usleep(diff * 1000) 等待音频追上
视频落后 > 100ms丢帧跳过该帧，直接调用 renderOutputBuffer() 消费但不显示
正常范围显示正常调用 renderOutputBuffer() 渲染

关键代码：

// ffplay.c - video_thread_hw()
int video_thread_hw(void *arg) {
    VideoState *is = (VideoState *)arg;

    for (;;) {
        // 1. 暂停检查
        if (is->paused) {
            av_usleep(10000);  // 暂停时挂起解码线程
            continue;
        }

        // 2. 取出帧（不渲染）
        ret = sky_decoder_dequeue_frame(is->skyPlayer, frame);
        if (ret < 0) continue;

        // 3. 音画同步判断
        double diff = get_video_clock(is) - get_master_clock(is);

        if (diff > 0.010) {
            // 视频超前 > 10ms，等待
            av_usleep((int64_t)(diff * 1000000));
        } else if (diff < -0.100) {
            // 视频落后 > 100ms，丢帧
            sky_decoder_render_output_buffer(is->skyPlayer);  // 消费但不显示
            continue;  // 直接取下一帧
        }

        // 4. 正常渲染
        sky_decoder_render_output_buffer(is->skyPlayer);
    }
}

暂停处理

在 dequeueFrame() 之前检查 is->paused 标志，暂停时挂起解码线程，避免继续取帧浪费资源：

// 暂停检查
if (is->paused) {
    av_usleep(10000);  // 10ms 轮询间隔
    continue;
}

关键修改文件

文件修改内容
sky_hw_decoder.h基类新增 dequeueFrame() / renderOutputBuffer() 虚方法
sky_mediacodec_decoder.h新增 pendingOutputIndex_ 成员
sky_mediacodec_decoder.cpp实现两步流程（dequeueFrame 暂存，renderOutputBuffer 渲染）
skymediaplayer.h/cppSkyDecoderHandler 转发调用 + C 接口封装
skymediaplayer_interface.h新增 C 接口声明
ffplay.cvideo_thread_hw() 使用两步流程 + 同步策略

🖥️ Vulkan 渲染后端

为什么引入 Vulkan？

对比维度OpenGL ES 2.0Vulkan
API 开销驱动层隐式状态管理显式控制，零驱动开销
多线程单线程限制原生多线程支持
内存管理驱动自动管理精确控制，减少浪费
管线状态运行时编译 Shader预编译 SPIR-V
同步控制隐式同步显式信号量+栅栏
未来趋势逐步淘汰Android 推荐

渲染器切换机制

采用工厂模式，通过统一的 SkyRenderer 基类实现透明切换：

// skyrenderer.cpp
std::unique_ptr<SkyRenderer> SkyRenderer::create(RendererBackend backend) {
    switch (backend) {
        case RendererBackend::VULKAN:
            return std::make_unique<SkyVkRenderer>();
        case RendererBackend::OPENGL_ES:
        default:
            return std::make_unique<SkyEGL2Renderer>();
    }
}

上层调用完全一致，无需关心底层实现：

// 统一接口
renderer->displayImage(window, frame);  // OpenGL ES 或 Vulkan 自动分发

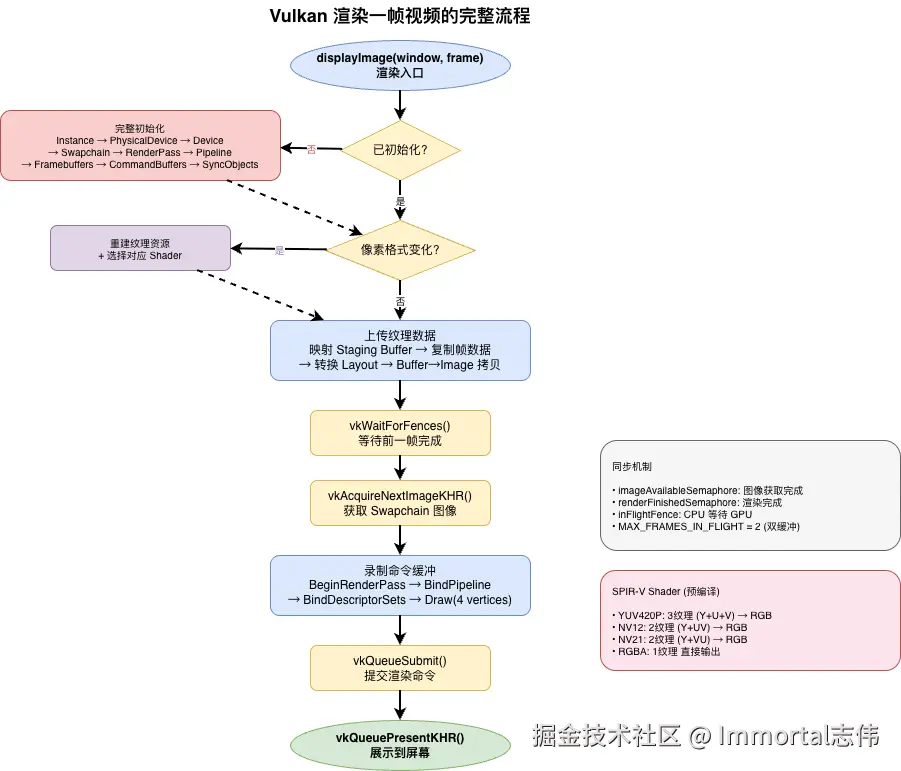

Vulkan 渲染管线初始化，渲染一帧完整流程图

完整的 Vulkan 初始化流程和渲染流程：


关键配置：

// sky_vk_renderer.cpp
void SkyVkRenderer::createSwapchain() {
    // 优先选择 MAILBOX 呈现模式（三重缓冲，低延迟）
    VkPresentModeKHR presentMode = VK_PRESENT_MODE_MAILBOX_KHR;
    // 格式优先 R8G8B8A8_UNORM
    VkFormat format = VK_FORMAT_R8G8B8A8_UNORM;
}

支持的像素格式与 Shader

所有 Shader 均为预编译 SPIR-V 字节码，存储在 sky_vk_shaders.h 中，避免运行时编译开销：

像素格式纹理数量Vulkan 格式Shader 功能
YUV420P3（Y + U + V）R8_UNORM × 3YUV → RGB 矩阵转换
NV122（Y + UV）Y: R8, UV: R8G8YUV → RGB（UV 交错）
NV212（Y + VU）Y: R8, VU: R8G8YUV → RGB（VU 交错）
RGBA1R8G8B8A8_UNORM直接输出

同步机制

采用双缓冲 + 信号量 + 栅栏的经典 Vulkan 同步方案（详见上方 Vulkan 渲染流程图）。

📁 新增文件清单

硬件解码相关

文件说明
player/decoder/sky_hw_decoder.h/cpp硬件解码器抽象基类
player/decoder/sky_mediacodec_decoder.h/cppAndroid MediaCodec 解码器实现（794 行）
player/decoder/sky_decoder_types.h解码模式枚举定义
DecoderPreferences.kt解码器偏好持久化

Vulkan 渲染相关

文件说明
player/renderer/sky_vk_renderer.h/cppVulkan 渲染器实现（1919 行）
player/renderer/sky_vk_shaders.h预编译 SPIR-V Shader（295 行）
player/renderer/sky_renderer_types.h渲染后端枚举定义
RendererPreferences.kt渲染器偏好持久化

修改的核心文件

文件变更
ffplay.c新增 video_thread_hw() 硬解线程入口 + Surface 直渲音画同步
player/skymediaplayer.cpp/h新增 SkyDecoderHandler 管理器 + C 接口封装
player/renderer/skyrenderer.cpp/h新增 Vulkan 后端工厂分支
skymediaplayer_jni.cpp新增 setDecoderMode / setRendererBackend JNI 方法
SkyMediaPlayer.kt新增解码器和渲染器配置接口
SkyVideoView.kt新增配置透传

🔑 关键设计决策

1. 为什么用 NDK MediaCodec 而不是 Java MediaCodec？

  • 避免 JNI 频繁调用：解码每帧都需要调用，NDK 直接在 C++ 层完成
  • 零拷贝 Surface 模式：NDK 可直接传递 ANativeWindow
  • 线程安全：无需跨 JNI 边界管理线程

2. 为什么 Shader 使用预编译 SPIR-V？

  • 零运行时编译开销：OpenGL ES 需要运行时编译 GLSL
  • 跨设备一致性：避免不同 GPU 驱动的 GLSL 编译差异
  • 更快启动：首帧渲染更快

3. 为什么需要 AvcC → Annex-B 转换？

  • MP4 容器使用 AvcC 格式（length-prefixed NAL）
  • MediaCodec 要求 Annex-B 格式（start-code-prefixed: 00 00 00 01）
  • 自动检测并转换，对上层透明

🙏 致谢

avatar
文章
阅读
粉丝
