系统设计-直播间打标服务

直播业务里，“直播间打标”是非常常见的基础能力：给直播间打上「新主播」「带货」「高价值」「PK场景」等标签，供推荐、风控、运营圈选、报表统计使用。看似简单的 CRUD，真正落到线上会很快遇到性能瓶颈：写入不算多，但查询极多，尤其是“按标签查直播间”“多标签组合圈选”这类需求。

本文以一个典型的企业场景为背景，梳理直播间打标服务从最朴素的三表设计开始，逐步演进到位图/RoaringBitmap/ES，并解释为什么最后想要速度，通常绕不过“缓存 + 索引”的组合。

1. 需求与典型查询

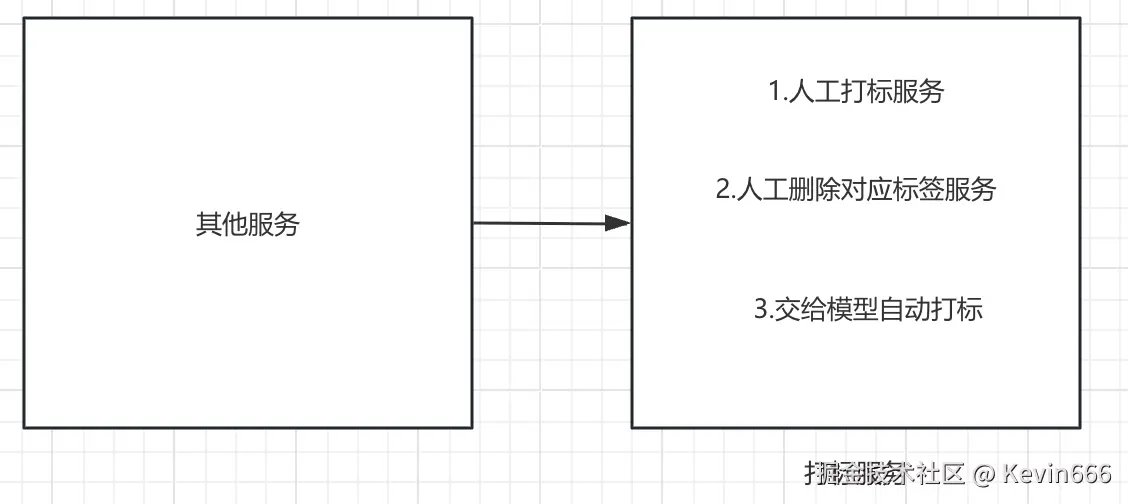

我们要提供的能力：

  1. 打上标：给直播间新增一个或多个标签
  2. 修改标：删除标签、替换标签、批量变更
  3. 查询标：
    • 查询某直播间有哪些标签（room → tags）
    • 查询某个标签下有哪些直播间（tag → rooms）
    • 多标签组合查询（AND/OR/NOT），用于圈选与统计

其中，“查询”的 QPS 往往远高于写入，且多标签组合会让查询代价呈指数增长。

2. 初版方案：经典三张表（规范化建模）

最直观的设计是三张表：

  1. 直播间信息表：live_room(room_id, …)
  2. 标签表：tag(tag_id, tag_name, …)
  3. 直播间-标签关联表：room_tag(room_id, tag_id, created_at, …)

优点：

  • 结构清晰、易理解、易维护
  • 写入简单：插入/删除关联行即可
  • 支持灵活查询与统计（SQL 可表达性强）

但很快会遇到问题：查询次数多，且多标签查询会很重。

2.1 为什么会慢？

  • 单标签查直播间：SELECT room_id FROM room_tag WHERE tag_id=?
    这会扫很多关联行，数据量大时容易变慢，且分页/排序成本高。
  • 多标签 AND：通常是 GROUP BY room_id HAVING COUNT(DISTINCT tag_id)=N
    或者多次 join/intersect，CPU 和临时表压力大。
  • room → tags 查询虽然相对轻，但在高并发下也会形成数据库热点。

所以初版三表能跑，但在“高 QPS + 圈选组合”场景下，DB 很容易成为瓶颈。

3. 优化思路一：标签较少时，用“二进制位”压缩为一张表

如果标签总数比较少（比如几十到几百个，且相对稳定），可以把标签集合编码成一个二进制位串：

  • 哪一位为 1，表示拥有对应标签
  • 存储在 room_tag 表里（或叫 room_tag_mask）的一列中

例如：

room_id | tag_bits
1001    | 01001001...
1002    | 00000010...

这样你可以只保留一张“直播间-标签集合”表，不再按 tag_id 一行一行存关联。

3.1 这能解决什么？

  • room → tags 查询变成单行读取（更快、更少行）
  • 修改标签变成位运算更新（更快、更少写放大）

3.2 它的局限是什么？

  • 按标签找直播间（tag → rooms）变难
    你要查“第 k 位为 1 的所有直播间”，在 MySQL 里往往意味着：
    • 使用位运算函数过滤，但依然可能是大范围扫描
    • 想走索引非常困难（除非为每一位做生成列 + 索引，但维护成本高，维度一多就不可控）
  • 标签一旦扩展到上千、上万位，存储与维护都变复杂
  • 多标签组合圈选也不一定快（仍受限于扫描与索引能力）

结论：这种方案适合“标签少 + room->tags 查询为主”的场景，一旦“tag->rooms / 圈选”成为核心，就会卡住。

4. 优化思路二：RoaringBitmap —— 适合“标签 → 大集合”的倒排索引

当业务真正需要“按标签圈选直播间、做交并差、统计基数”时，位图是最自然的结构。RoaringBitmap 是工业界常用的压缩位图实现，特点是：

  • 对稀疏/密集集合都有不错的压缩率
  • 支持高效集合运算：AND/OR/ANDNOT
  • 适合做“倒排索引”：tag_id -> {room_id集合}

因此你会想到：

  • 为每个 tag 维护一个 bitmap，里面放所有拥有该 tag 的 room_id
  • 多标签圈选就是把多个 bitmap 在内存里 AND/OR

4.1 关键误区：它不一定减少“表查询次数”

这一点你已经抓到本质了：
如果你只是把 bitmap 存在数据库里，每次查询仍然要：

  1. 读出这些 bitmap blob
  2. 反序列化
  3. 运算
  4. 返回结果

这并没有天然减少“访问存储”的次数，只是把 “多表 join + group by 的成本”，转移成 “读 bitmap + 内存集合运算”。

也就是说：RoaringBitmap 的优势更多是计算效率和存储压缩，不是“让你不访问存储”。

所以它通常需要搭配一个关键组件：缓存层（下文会讲）。

5. 优化思路三：用 ES 查询（倒排索引能力强）

Elasticsearch 的天然能力是：

  • 构建倒排索引
  • 支持条件过滤、布尔组合、聚合统计
  • 适合“按标签筛选、组合查询、实时搜索”这类场景

因此另一种路线是：

  • 直播间作为 document
  • tags 作为 keyword 数组
  • 通过 ES 的 bool query + filter 实现 tag AND/OR/NOT
  • 通过 aggregation 统计各标签数量、TopN 等

5.1 ES 的价值

  • “tag → rooms” 查询表达性强，组合查询也方便
  • 对搜索/聚合类需求更友好（尤其是要做复杂筛选条件时）

5.2 ES 的现实成本

  • 集群成本、运维复杂度、写入链路更长
  • 数据一致性通常是近实时（refresh interval）
  • 对“纯集合运算（超大集合交并差）”未必比位图更划算，尤其在极端大集合、极端高 QPS 下

所以 ES 往往用于“筛选 + 搜索 + 聚合”很强的场景；如果核心是“海量集合的交并差”，位图/roaring 仍然很有竞争力。

6. 最终绕不过去的一步：上缓存（并明确“谁是权威”）

当你的痛点是“查询次数多”，本质是 存储层被反复读取。不管你用三表、bitmask、Roaring 还是 ES，只要每次请求都要回源存储，高并发下迟早会遇到瓶颈。

所以最终提升速度的通用解是：缓存。

6.1 缓存什么？

按查询类型分两类：

  1. room → tags（查某直播间有哪些标签）

    • 缓存 key：room:{room_id}:tags
    • value：tag_id 列表 / bitmask / 小 bitmap

  2. tag → rooms（查某标签下有哪些直播间、或圈选）

    • 缓存 key：tag:{tag_id}:bitmap
    • value：RoaringBitmap 序列化 blob（或 ES 结果的热数据）

对于“多标签圈选”：

  • 可以缓存常见组合的结果（segment 缓存），但要控制爆炸（组合数会很大）
  • 更常见做法是：缓存单标签底层集合（每个 tag 的 bitmap），组合时在服务内存中快速运算

6.2 缓存带来的关键设计：权威源与可恢复性

缓存一定会遇到“缓存丢失/击穿/崩溃”问题，所以必须明确：

  • 权威数据在数据库（或事件日志）
  • 缓存是派生加速层，可重建

典型实现：

  • 打标请求：先落库（或落事件日志），再异步更新缓存/索引
  • Redis 崩了：用 DB/日志重建 tag bitmap 与 room tags 缓存
  • 热点保护：本地缓存 + 限流 + 预热

7. 一个现实可落地的组合方案（推荐）

如果目标是“查询快、圈选快、可恢复、可扩展”，常见的最终形态是：

  • MySQL/TiDB：存权威关系与日志（审计、回放）
  • Redis：存热点缓存与 RoaringBitmap（二级索引）
  • （可选）ES：承接复杂搜索/聚合场景（例如还要按标题、类目、主播属性、时间范围等综合筛选）

也就是：

  • “真相”在 DB
  • “快”在缓存/索引
  • “复杂检索”交给 ES（如果确有需求）

企业级

当然，对于大企业的话其实无需考虑这些，其实可以直接用字符串存储打标的信息，比如“[标签1，标签2]”等。毕竟大企业利润大，也不会在意小鱼小虾。


8. 小结

直播间打标看起来是简单的增删查，但在企业规模下，性能瓶颈通常来自：查询多、组合筛选多、数据量大。

演进路径可以概括为：

  1. 三张表：规范、易用，但查询压力大
  2. 标签少时的 bitmask：减少行数、room→tags 快，但 tag→rooms 难优化
  3. RoaringBitmap：适合做 tag→rooms 的集合索引与交并差，但不自动减少回源次数
  4. ES：擅长倒排与组合过滤，但成本和一致性模式需要评估
  5. 最终提速：几乎都要上缓存，并确保 DB/日志作为权威源可重建
