Diffusion Policy 学习笔记——VLA动作范式，将Diffusion用于动作空间对智驾 VLA 算法而言，

时间：2023-5-7

原文链接：arxiv.org/abs/2303.04…

读论文前：

对智驾 VLA 算法而言，这篇文章提出了核心的动作生成范式：“VLM 提取特征 + Diffusion Head 生成动作”。因此，理解这篇文章是如何将 Diffusion 用于动作空间的，是学习后续内容的前提。

对智驾 VLA 算法的核心贡献：

解决了“多模态分布崩塌”问题
1. 在连续控制任务中，优雅且稳定地解决“多解问题”的方案
2. 证明了可以用去噪过程来表达复杂的动作分布，而不是简单的回归均值
确立了“时序轨迹预测”的主流范式
1. 摒弃了强化学习中常见的单步决策（ $s_t \rightarrow a_t$ ），转而采用预测未来一段动作序列（ $s_t \rightarrow a_{t:t+k}$ ），并采用“预测多步、执行首步”的重规划策略
2. 对智驾而言，必须保证方向盘和油门的连续性，不能抖动。一次生成未来 3-5 秒的轨迹，天然保证了时序的一致性和平滑性
3. 即使传感器或网络有延迟，模型手里依然有未来几步的“存货”动作可以执行，这对于高速行驶的自动驾驶至关重要
验证了 Transformer + Diffusion 在控制领域的扩展性
1. 目前的 VLA（如 RT-2, OpenVLA）本质上就是：用 VLM 提取语义特征，通过 Transformer 架构，引导 Diffusion Head 生成动作。这篇文章提供了这个架构最底层的 Action Decoder 设计蓝图

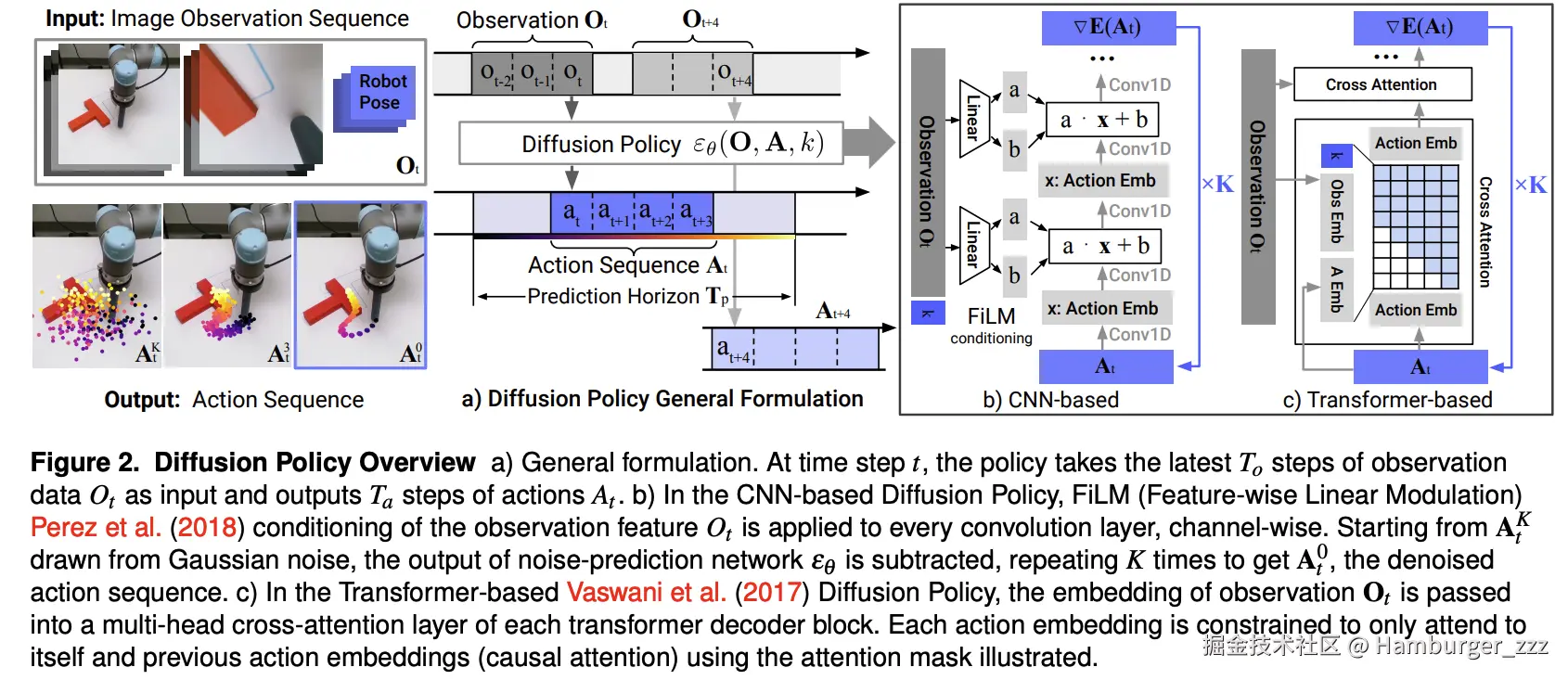

训练流程

训练目标：预测噪声

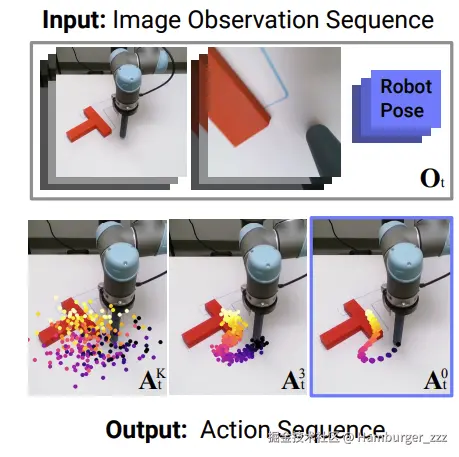

对应图中箭头从左往右指的过程：

数据构造（Ground Truth）：从人类专家的演示数据中，提取出一段完美的动作序列 $\mathbf{A}_0$ （比如一段完美的泊车轨迹）。
前向加噪：系统随机采样一个噪声 $\epsilon$ 和一个时间步 $k$ ，把噪声加到完美轨迹上，得到模糊的轨迹 $\mathbf{A}_k$ 。
网络预测：把模糊轨迹 $\mathbf{A}_k$ 和观测图像（Visual Condition）一起喂给神经网络。网络的任务是：“把刚才加进去的噪声 $\epsilon$ 给我找出来”。
计算 Loss

条件逆向去噪过程：

$A_{t}^{k-1} = \alpha (A_{t}^{k} - \gamma \epsilon_\theta(O_t, A_{t}^{k}, k) + \mathcal{N}(0, \sigma^2 I))$

$A_{t}^{k}$ ：当前手中的“半成品”动作序列（含有噪声）。
$O_t$ ：条件约束，这是 $t$ 时刻的视觉观测（Visual Observation），比如摄像头拍到的图像特征。
$\epsilon_\theta(O_t, A_{t}^{k}, k)$ ：神经网络。不仅看噪声动作 $A_t^k$ ，还要看着图像 $O_t$ 来预测噪声。
$A_{t}^{k-1}$ ：去噪后的下一步动作序列（更清晰一点）

关键：机器人不是在瞎猜动作，而是在观测 $O_t$ 的约束下进行去噪

如果没有 $O_t$ ：模型可能会随机生成任何合理的动作（比如随机乱挥手）。
有了 $O_t$ ：模型会生成符合当前路况的动作（比如前面有墙，生成的动作轨迹就会避开墙）

损失函数

$L = \text{MSE}(\epsilon^k, \epsilon_\theta(O_t, A_{t}^{k}, k))$

$\epsilon^k$ ：真值噪声（Ground Truth Noise）。
$\epsilon_\theta(\dots)$ ：神经网络预测的噪声。
$O_t$ ：视觉观测，作为条件。

注意：模型只针对动作 $A_{t}^{k}$ 进行去噪和生成，并不生成 $O_t$ ， $O_t$ 是直接观察得来的，以此保证生成速度。

什么是动作序列 $A_{t}^{k}$ ？

动作序列由一系列动作组成，在智驾或机器人领域，一个动作通常是一个**低维向量，**对于车，可能是 [油门, 刹车, 方向盘转角]，维度 D=3。

那么动作序列就是把未来n个“动作向量”排在一起，形成一个二维矩阵，形状 (Shape)： $(T_p, D_{action})$ ，比如 $(16, 3)$

# 动作序列 A_t (Ground Truth / Clean Data)
[
  [0.5, 0.0, -0.2],  # 第 0.0s: 加速，微左转
  [0.6, 0.0, -0.1],  # 第 0.1s: 继续加速，方向回正一点
  [0.6, 0.0,  0.0],  # 第 0.2s: 直行
  ...
  [0.0, 0.8,  0.0]   # 第 1.6s: 刹车
]

Diffusion Policy Generation Formulation

现在来看看“时序轨迹预测”范式是如何工作的（图中右半部分）

从上到下分成三个时间轴： $T_{obs}, T_{pred}, T_{exec}$

输入 $T_{obs}$ ：不仅仅看当下
- 模型不仅输入当前这一帧图像，而是输入过去 $T_o$ 步的历史观测序列。
- 智驾意义：比如判断前车是否在减速，光看一张图是不够的，必须看过去几帧的连续变化。这就赋予了模型感知速度和加速度的能力
输出 $T_{pred}$ ：一次预测未来一段路
- 模型输出的不是一个动作，而是未来 $T_p$ 步的完整动作序列（Action Sequence）。
- 智驾意义：这就像老司机开车，眼睛看着前面，脑子里规划的是未来 3-5 秒的轨迹
执行 $T_{exec}$ ：只执行开头一小段
- 虽然预测了 $T_p$ 步，但实际只执行前 $T_a$ 步（通常 $T_a < T_p$ ）。执行完后，抛弃剩下的计划，利用最新的观测重新规划。
- 保证平滑性的同时，随时应对突发状况

模型架构

原文用了两套架构：CNN-based & Transformer-based

CNN-based是基于U-Net的传统Diffusion架构，训练稳定、推理速度快，但并不是 VLA 的基础
Transformer-based 全局相关性强，是 VLA 的基础，这里重点关注

Input Tokens
1. 输入张量形状： $(B, T_p, D_{action})$
2. 将每一个时间步 (Timestep) 的动作向量，视为一个 Token
3. 线性映射 (Linear Embedding): 先通过一个 MLP 把动作维度（比如 2维）映射到 Transformer 的隐藏层维度（比如 256维）
4. 此时，有 16 个 Token，每个 Token 代表轨迹上的一个点
加入两类位置编码
1. 序列位置编码 (Positional Embedding)：动作的先后顺序
2. 扩散步数编码 (Diffusion Step Embedding)：现在是第几步扩散，“现在的噪声强度是 k=99 (全是噪点)，还是 k=5 (快修好了)”
Self-Attention 处理“轨迹内部关系”
1. 输入： 16 个动作 Token。
2. 作用： 让第 1 步的动作“看见”第 16 步的动作。
3. 拉通整个时间轴的信息，保证生成的轨迹是平滑的，符合物理规律的，而不是抖动的
Cross-Attention 处理“视觉感知”
1. 视觉信息在这里被“注入”到了动作序列中
2. Query（Q）: 来自动作 Token（当前的轨迹猜想）。
3. Key（K） & Value（V） : 来自视觉特征（Visual Encoder 提取的图像 Patch 特征，或者是 CLIP 的输出）
4. 过程：
  1. 动作 Token 问：“我要往右拐了，右边有路吗？” (Q)
  2. 视觉特征回答：“右边是墙（特征 K），别撞上去（特征 V）。”
Transformer 输出一个形状和输入一模一样的序列 $\epsilon_{pred}$ ，即Transformer 认为的“这张图里叠加的噪声”
Diffusion 算法用 $A_{noisy} - \epsilon_{pred}$ (配合系数)，减去噪声
得到稍微干净点的动作，回到 Step 2，再次喂给 Transformer

Q：动作序列是如何映射为Token的？与LLM中的离散Token有区别吗？是否会损失精度？

A：通过线性投影。由 2维 -> 256维，不会损失精度，甚至会精度增强

工程化技巧

预测“位置 (Position)”而非“速度 (Velocity)”

传统控制理论喜欢控制速度（比如输出油门力度、转向角速度）
如果预测速度：误差会累积。第一步偏了 1 度，第 10 步可能就偏到沟里去了
如果预测位置（在智驾里就是 Trajectory/Waypoints，轨迹点）：模型每次都直接输出“车应该在 (x,y) 坐标”。即使上一帧偏了，这一帧直接预测正确的位置，误差瞬间修正
在智驾中，目前的 SOTA 方案（如 UniAD, VAD）都是预测未来几秒的轨迹点坐标 (x, y)，然后通过一个简单的 PID 控制器去追踪这些点。这能极大提升稳定性。

推理加速：DDIM 采样 (Inference Speedup)

只有训练时用 100 步，推理时允许跳步，往往只用 10步 ~ 15步 就能生成非常高质量的轨迹

DDPM 的推理

公式： $x_{t-1} = \text{Mean}(x_t) + \sigma \cdot \mathbf{z}$
机制：每一步去噪时，DDPM 都会主动加入随机噪声 $\mathbf{z}$

DDIM 的推理

机制： DDIM 把那个随机噪声项 $\sigma$ 设为了 0。
转化： 它把随机的马尔可夫链（Markov Chain）转化为了确定性的常微分方程（ODE）。
直观理解： 一旦给定了初始的噪声 $x_K$ ，生成的轨迹就被锁死了。整个去噪过程变成了一条光滑的、确定性的曲线。
优势： 因为曲线是光滑的（不再左右摇晃），我们在数学上就可以使用数值积分的近似法（比如欧拉法）。这意味着我们可以跨大步（比如从 $t=100$ 直接跳到 $t=90$ ），在这个跨度内，曲线的变化很小，可以用直线来近似。

DDIM 之所以能跳步，核心在于它有一个“看透终点”的能力。

在每一步推理（比如 t=50）时，神经网络实际上做了一件事：它通过当前的 $x_{50}$ 预测出了最终的 $x_0$ （干净的动作）大概长什么样。每一步都利用对终点的“预判”来修正方向，所以不需要频繁的小步迭代。

动作数据的归一化(Data Normalization)

Diffusion 对数据分布极度敏感，不归一化根本练不出来

陷阱： 你的轨迹坐标可能是米（0~~100m），方向盘是度数（-500~~500），油门是（0~1）。这三个维度量级差太多。
强制操作： 必须把所有动作数据（Actions）标准化到 [-1, 1] 区间。
- 通常使用 min-max normalization。
- 推理完输出后，再反归一化回物理单位。

旋转的表示：6D Rotation Representation

如果智驾任务涉及从 3D 空间规划（比如机械臂，或者复杂的 6自由度车辆姿态），不要用欧拉角，也不要用四元数。

问题：
- 欧拉角（Euler Angles）：有万向节死锁问题，且不连续（179度变-179度突变）。
- 四元数（Quaternion）：有“双倍覆盖”问题（ $q$ 和 $-q$ 代表同一个旋转），神经网络很难拟合这种不连续性。
解决方案： 论文推荐使用 Rotation 6D 表示法（用两个正交向量表示旋转）。
VLA 智驾启示：
- 如果是纯平面驾驶（只管 $x, y, yaw$ ），用 [cos(yaw), sin(yaw)] 来代替直接预测角度 $\theta$ 也是一种平滑的技巧，能避免角度的周期性突变问题。

附录

为什么DDPM在每一步去噪过程都要引入额外的随机噪声？

核心的数学原因：为了“采样分布”，而不是“预测均值”

去噪过程的数学定义：我们要拟合的是一个条件概率分布 $p(x_{t-1} | x_t)$ 。

事实：这个分布本身就是一个高斯分布（Gaussian Distribution），它有均值（Mean），也有方差（Variance）。
操作：神经网络 $\epsilon_\theta$ 帮我们预测出了这个分布的中心（均值）。
问题：如果我们只取均值（不加噪声），那我们实际上是在取这个分布的“平均数”。
后果：对于图像：所有可能性的“平均”就是模糊的一团灰色。
- 对于动作：所有可能动作的“平均”就是中间那条死路（多模态的例子中，左转和右转的平均是直撞）。
- 加噪声的目的：是为了从这个高斯分布里随机“抽”一个点出来，而不是死板地取中心点。只有加上这个随机项 $\sigma z$ ， $x_{t-1}$ 才真正成为了从分布 $p(x_{t-1} | x_t)$ 中采样出的一个样本。

形象的物理原因：为了“纠错”，防止采样过程陷入局部最优解，确保最终能收敛到正确的数据分布上

我们可以把去噪过程想象成“在雾中下山”：

目标：山脚下的村庄（真实数据分布 $x_0$ ）。
现状：我们在半山腰的雾里（ $x_t$ ）。
神经网络：是指南针，它告诉你“大概往下走是这个方向”（预测的梯度）

如果不加噪声（只减去预测的噪声）：你完全听指南针的，沿着直线往下冲。

风险：万一指南针在某一步稍微指偏了一点点（神经网络有误差），或者你陷入了一个局部的坑洼（Local Minimum），你就会一路偏下去，最后走不到村庄，而是走到了旁边的悬崖或者死胡同里。而且一旦走错，后面的步骤很难修正回来，因为你是一条道走到黑

如果加噪声（DDPM 的做法）：你往下走一步，然后由于脚底打滑（随机噪声 $z$ ），你稍微往左或往右踉跄了一下。

作用：这个“踉跄”实际上给了你一种“动态修正”**的机会。如果你不小心走偏陷入了死胡同，这个随机的扰动可能会把你“踢”出来，让你有机会重新回到通往山脚的主路上。

为了“生成多样性”

场景：假设你要机器人“拿桌上的杯子”。
事实：拿杯子的动作不是唯一的。可以稍微快一点拿，可以慢一点拿，手可以稍微高一点，也可以低一点。这些都是正确的。
加噪声：正是因为每一步都加了随机噪声，哪怕初始状态 $x_K$ 一模一样，每次运行去噪过程，中间的路径都会发生微妙的偏转。
结果：最终生成的 $x_0$ 也就是多样的。这让机器人的动作看起来更自然、更像人类（Human-like），而不是像机械臂编程那样死板。
