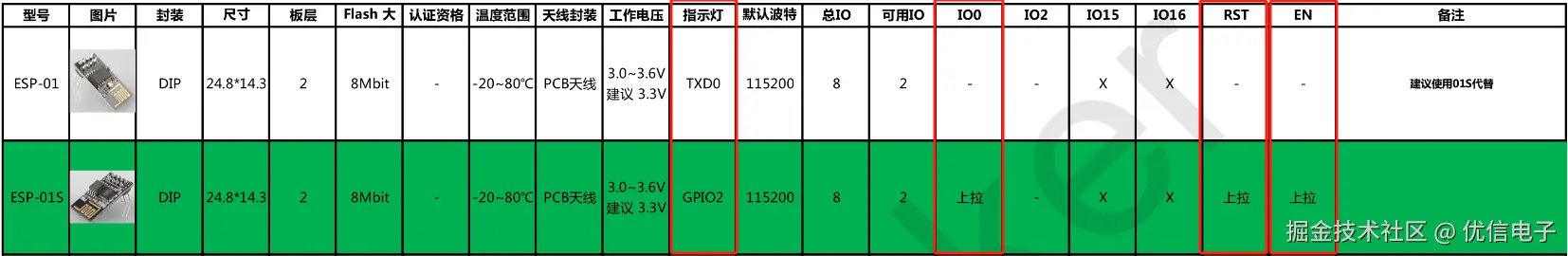

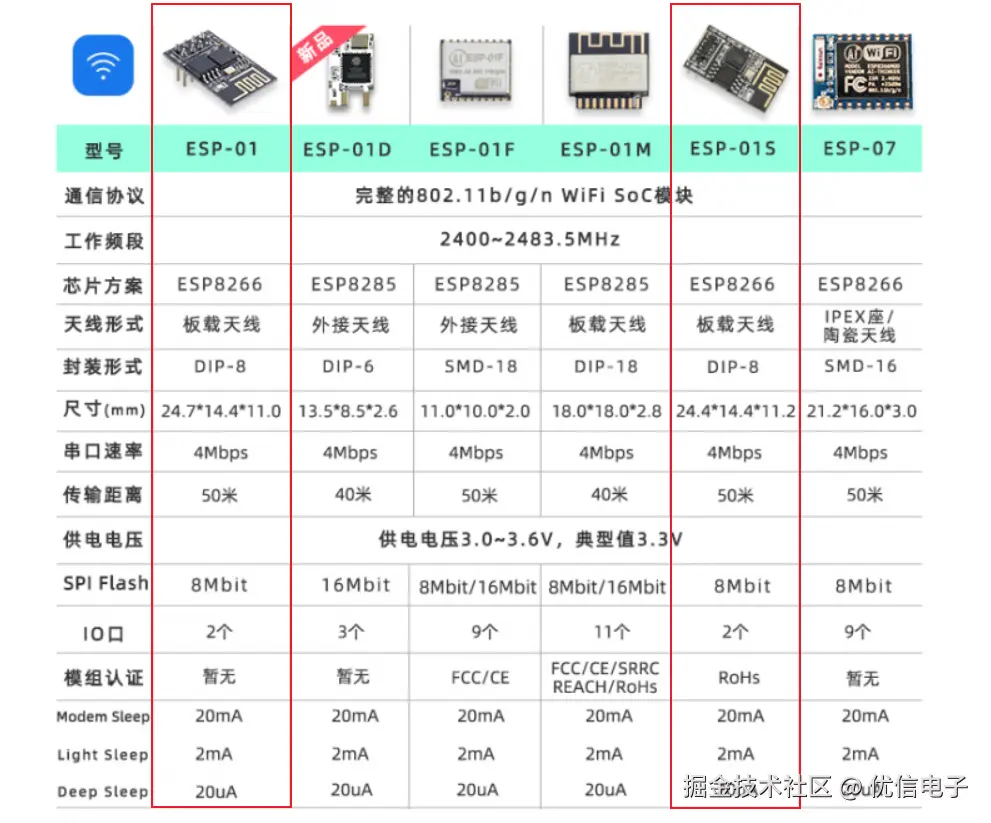

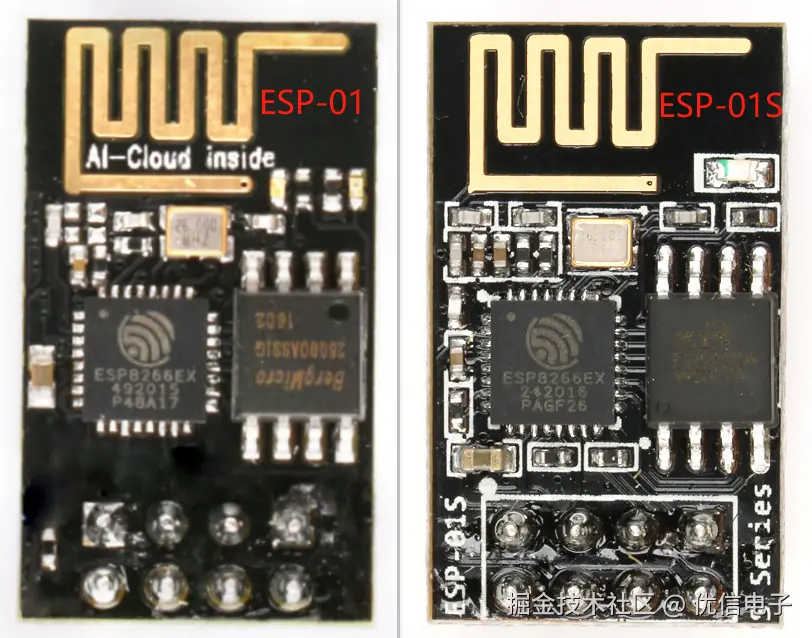

一、ESP-01 与 ESP-01S 的区别
- 引脚：ESP-01S 的 IO0、RST 和 EN 引脚内置上拉，ESP-01 则没有。
- 丝印：ESP-01S 背面有引脚定义丝印，ESP-01 则没有。
- 指示灯： ESP-01S 只有一个蓝色 LED 指示灯，上电后和进行串口通讯时蓝色 LED 指示灯闪烁。 ESP-01 有一个红色 LED 和一个蓝色 LED 共两个指示灯，上电后红色 LED 指示灯常亮，进行串口通讯时蓝色 LED 指示灯闪烁。
二、ESP-01 与 ESP-01S 烧录 AT 固件
1、模块接线

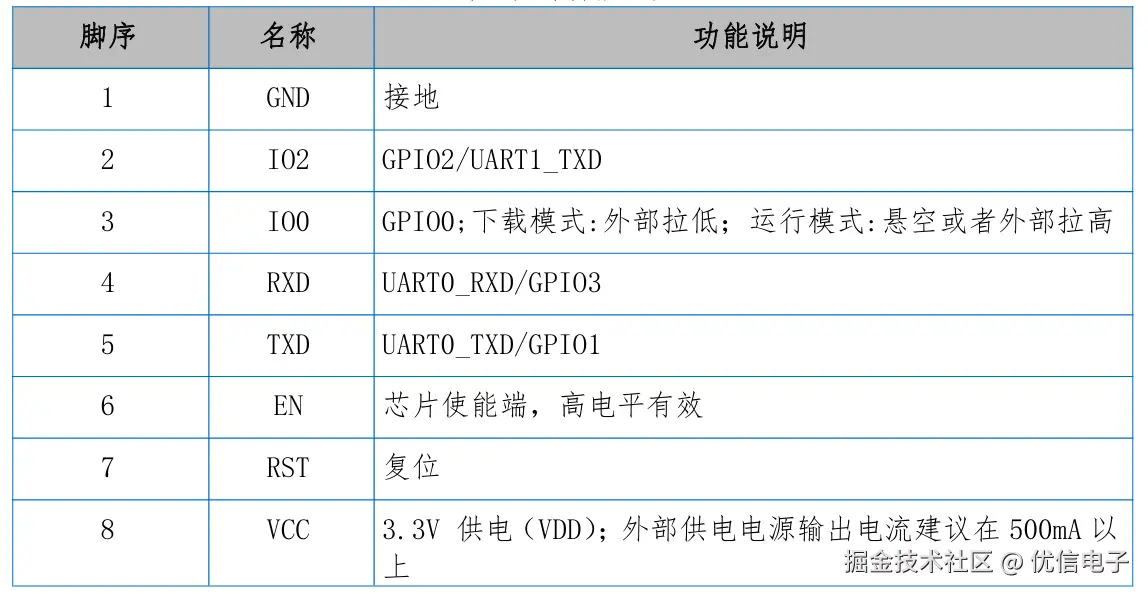

a、管脚功能定义

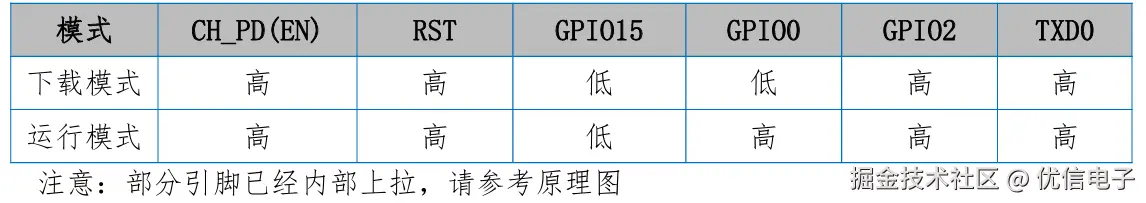

b、模组启动模式
c、模块接线
| 引脚 | 接线 |
|---|---|
| GND | GND |
| IO2 | 3.3V |
| IO0 | GND |
| RXD | TXD |
| TXD | RXD |
| EN | 3.3V |
| RST | 3.3V |
| VCC | 3.3V |
- 如果下载固件时，一直提示等待上电同步，可以将 RST 引脚短接一下 GND 后悬空或者接 VCC。
2、下载 AT 固件
- AT 固件
- 注意事项：因为 SPI Flash 为 8M，所以只能够烧录 8M 的 AT 固件。
3、下载固件烧录工具
烧录工具：flash_dowmload_tool

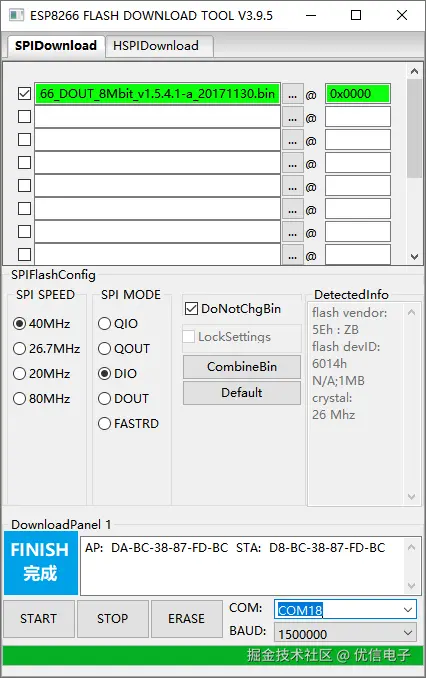

4、固件烧录步骤
5、模块快速烧录 AT 固件

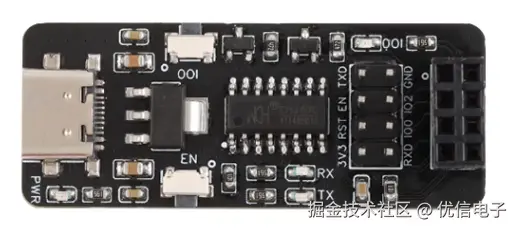

- 使用 ESP-01/01S转接板模块快速烧录 AT 固件，免去麻烦的接线过程。
三、ESP-01 与 ESP-01S 发送 AT 指令

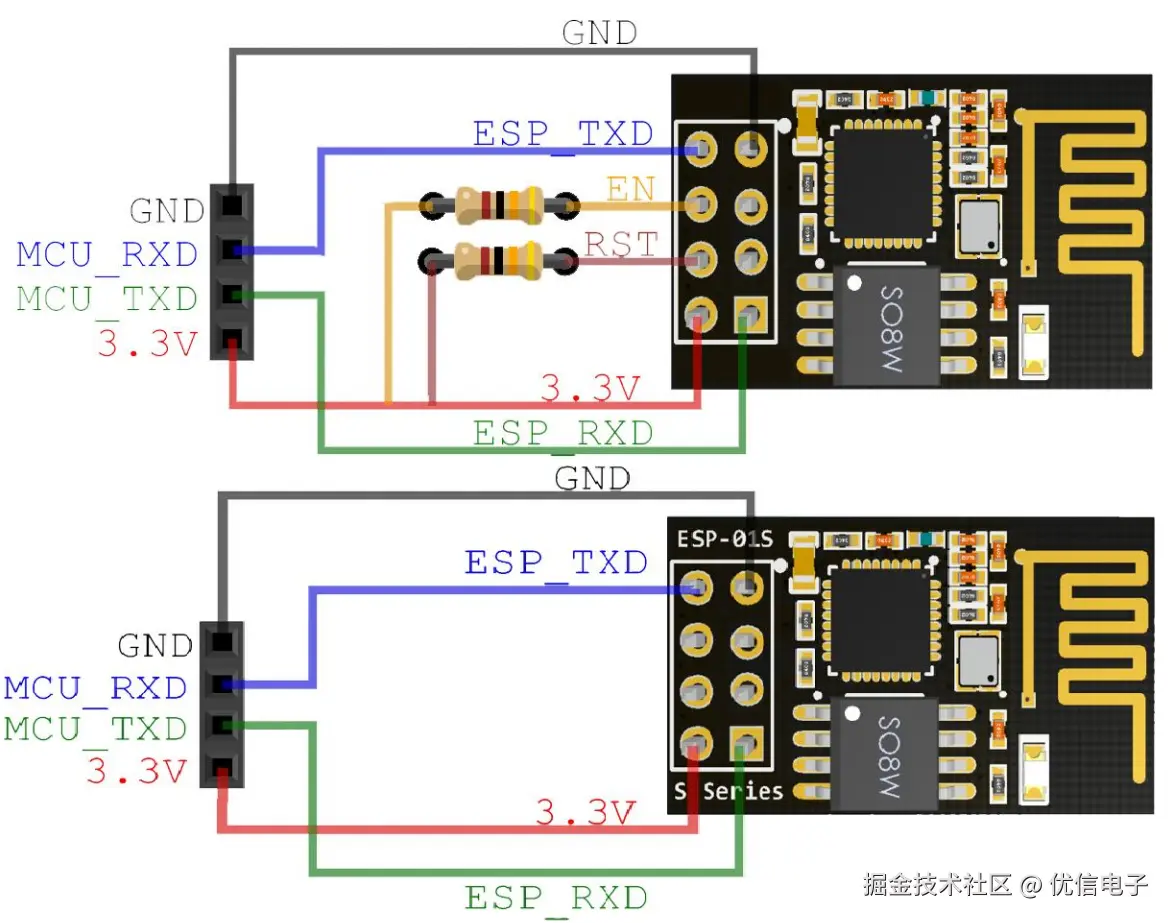

1、模块接线

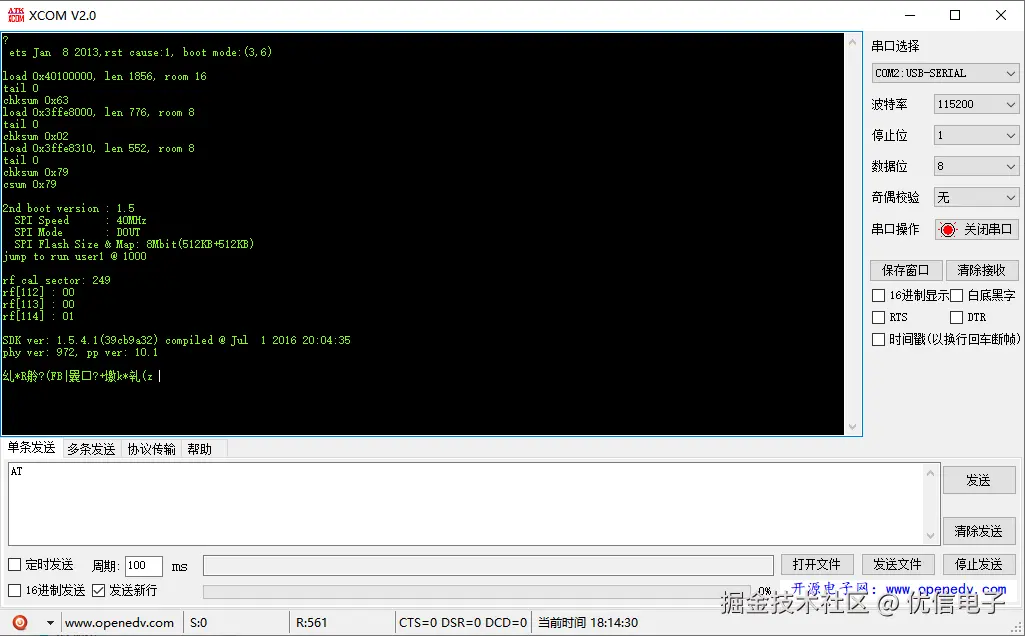

2、上电信息
- 注意：波特率为 76800。如果波特率为 115200，显示窗口则会显示一些乱码，但是不影响使用。

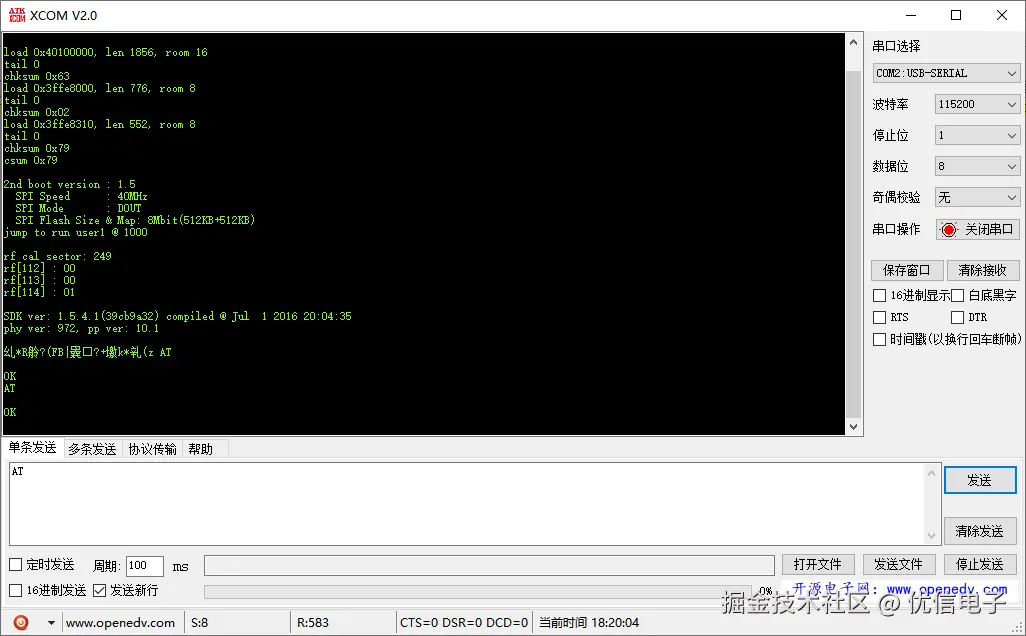

3、发送 AT 指令
- 注意：发送 AT 指令的波特率为 115200，同时需要勾选发送新行。
