原文

Trace configuration - Perfetto Tracing Docs

下半部分是该文档翻译，主要描述Trace Config中的关键字段等等，

Trace configuration（痕迹、轨迹追踪配置）

与许多“一直开着”的日志系统（例如 Linux 的 rsyslog、Android 的 logcat）不同，Perfetto 默认让所有数据源处于空闲状态，只有在收到明确指令时才开始记录数据。

一个简单的 trace 配置长这样：

duration_ms: 10000          # 总共采 10 秒
buffers {
  size_kb: 65536            # 给 64 MB 环形缓冲区
  fill_policy: RING_BUFFER
}
data_sources {
  config {
    name: "linux.ftrace"    # 启用 ftrace 数据源
    target_buffer: 0
    ftrace_config {
      ftrace_events: "sched_switch"
      ftrace_events: "sched_wakeup"
    }
  }
}

使用方法：

perfetto --txt -c config.pbtx -o trace_file.perfetto-trace

--txt 告诉 perfetto 这个配置是文本格式（pbtx）。
-c 后面跟配置文件，-o 后面跟输出 trace 文件。

★ 提示：仓库里 /test/configs/ 目录下有更完整的配置示例。

注意：如果在 Android 上用 adb 抓 trace 遇到问题，请看下文“Android 注意事项”部分。

TraceConfig (轨迹配置)

TraceConfig 是一个 protobuf 消息，它定义了下面三件事：

整个 tracing 系统的全局行为，例如：
- 最大 trace 时长
- 内存缓冲区个数及每块大小
- 输出文件的最大体积
要启用哪些数据源，以及每个数据源自己的参数，例如：
- 对内核数据源（ftrace）要打开哪些事件
- 对堆分析器要指定目标进程名、采样率

具体怎么配各个内置数据源，见 “data sources”章节。

“数据源 → 缓冲区”映射：指定每个数据源把数据写进哪块缓冲区（见下文 buffers 节）。

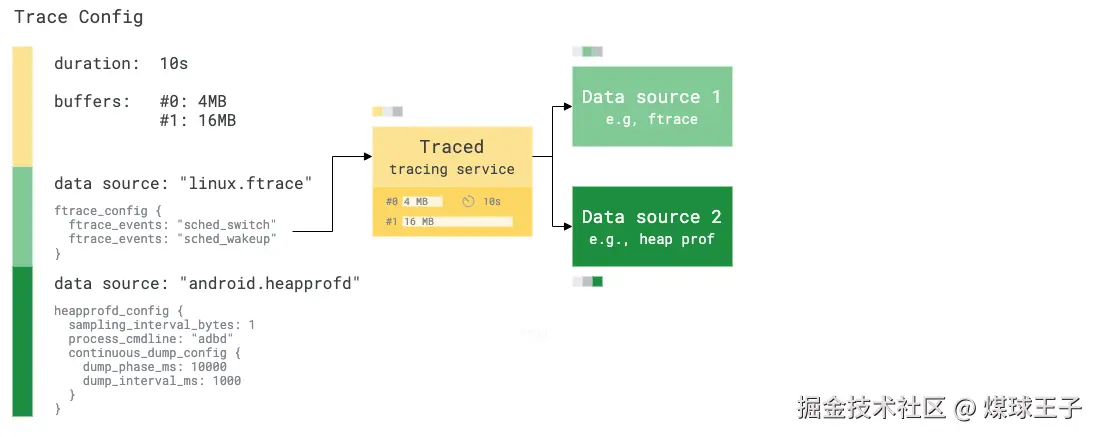

tracing 服务（traced）充当“配置分发器”：

它从 perfetto 命令行客户端（或其他 Consumer）收到一份 TraceConfig，然后把配置里的不同部分转发给各个已连接的 Producer。

当 Consumer 启动一次 trace 会话时，traced 会：

读取 TraceConfig 的外层字段（如 duration_ms、buffers 等），决定自己的运行时行为；
读取 data_sources 列表。对每个列出的数据源，如果已有同名的 Producer 注册（例如示例里的 "linux.ftrace"），traced 就让该 Producer 启动对应数据源，并把 data_sources 里对应的子配置整块原样传给它（详见后向/前向兼容章节）。

Buffers（缓冲区）

buffers 段定义 tracing 服务拥有的内存缓冲区的数量、大小以及填满策略。示例：

# 缓冲区 buffer_0
buffers {
  size_kb: 4096
  fill_policy: RING_BUFFER  环形缓冲区
}

# 缓冲区 buffer_1
buffers {
  size_kb: 8192
  fill_policy: DISCARD  写满即丢弃
}

每个缓冲区都有一个 fill_policy（填满策略）：

RING_BUFFER（默认） ：环形缓冲区。写满后从头覆盖最旧的数据。
DISCARD ：写满即丢弃。后续写入直接丢掉，不再接受新数据。

⚠️ 注意：

DISCARD 对某些“只在 trace 结束时才提交数据”的数据源会产生意外副作用——如果缓冲区在它们提交前就满了，这些数据会永远丢失。

一份有效的 TraceConfig 至少要定义一个缓冲区。

最简单的情况：所有数据源都把数据写进同一块缓冲区。

对大多数基本场景够用，但如果各数据源写入速率差异很大，就会出问题。

举例：

假设一份配置同时打开：

内核调度器跟踪：典型 Android 手机上约 1 万事件/秒，持续写 1 MB/s。
内存定时采样：每 5 秒读一次 /proc/meminfo，每次约 100 KB。

若两者共用一块 4 MB 的缓冲区：

在 5 秒的采样间隔里，调度事件已把缓冲区写满并覆盖了好几轮，导致内存快照被挤掉。

结果：大多数 trace 里根本看不到内存数据，即使第二个数据源工作正常。

→ 解决办法：给低速数据源单独分配一块缓冲区，避免被高速数据源冲掉。

Dynamic buffer mapping(动态缓冲区映射)

Perfetto 里 “数据源 → 缓冲区” 的映射是动态可配的。

最简单的情况：只定义一块缓冲区，所有数据源默认都往里面写。

但在前面的例子里，把不同速率的数据源分开写会更安全。

做法：用 TraceConfig 里每个数据源的 target_buffer 字段指定它要写入第几块缓冲区。

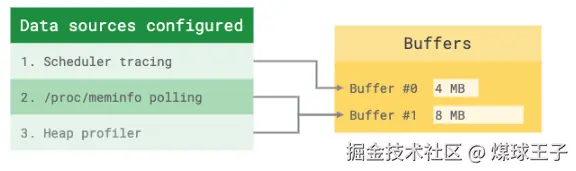

示例对应关系：

数据源

调度器跟踪（高速）
/proc/meminfo 轮询（低速）
堆分析器（中低速）

缓冲区

Buffer #0：4 MB
Buffer #1：8 MB

配置片段：

data_sources {
  config {
    name: "linux.ftrace"
    target_buffer: 0          // ← 写入 4 MB 的 Buffer #0
    ftrace_config { ... }
  }
}

data_sources {
  config {
    name: "linux.sys_stats"
    target_buffer: 1          // ← 写入 8 MB 的 Buffer #1
    sys_stats_config { ... }
  }
}

data_sources {
  config {
    name: "android.heapprofd"
    target_buffer: 1          // ← 也写进 8 MB 的 Buffer #1
    heapprofd_config { ... }
  }
}

这样高速的调度事件只在 Buffer #0 里环形覆盖，不会把低速的内存快照和堆数据冲掉。

PBTX vs Binary Format(二进制格式)

给 perfetto 命令行传配置时有两种办法：

1. 文本格式（.pbtx）

-   适合人手写、临时调试。
-   文件是 ProtoBuf Textual Representation（后缀常叫 .pbtx 或 .config）。
-   命令里加 --txt 告诉 perfetto 这是文本：

perfetto -c /path/to/config.pbtx --txt -o trace_file.perfetto-trace

注意：

--txt 只有 Android 10（Q）及以后才支持；老版本只能用二进制。

– 不要让脚本、CI、benchmark 工具生成 PBTX，否则字段改名、枚举值变化就可能炸。

2. 二进制格式

-   机器对机器（M2M）的正式方案。
-   先把 PBTX 用官方 protoc 编译成二进制：

cd ~/code/perfetto          # 或 Android 源码 external/perfetto
protoc --encode=perfetto.protos.TraceConfig \
       -I. protos/perfetto/config/perfetto_config.proto \
       < config.pbtx \
       > config.bin

-   然后 去掉 --txt 直接喂给 perfetto：
perfetto -c config.bin -o trace_file.perfetto-trace

总结：

人眼看/手写 → PBTX + --txt

脚本/工具/长期维护 → 二进制 .bin，用 protoc 提前转好。

Streaming long traces（长 trace 的流式写入）

Perfetto 默认把整个 trace 缓冲区一直放在内存里，等 tracing 会话结束时才一次性写进 -o 指定的文件。这样做能减少运行时对性能的影响，但 trace 的最大体积就被物理内存大小卡住了，常常不够用。流式写入场景,跑 benchmark 或难复现的 bug 时，往往需要抓比内存大得多的 trace，宁可牺牲一点 I/O 性能也要把数据持续刷到磁盘。

Perfetto 支持周期性地把缓冲区内容“倒”进目标文件（或 stdout），关键字段：

write_into_file: true

开启周期刷盘。此时用户空间缓冲区只需容纳两次刷盘间隔之间产生的数据即可。典型 trace 数据率约 1–4 MB/s，16 MB 缓冲区大约能扛 4 秒，再久就可能丢数据。

file_write_period_ms: 3000

（可选）把默认 5 s 的刷盘间隔改短。间隔越短→所需缓冲区越小，但对性能干扰越大。如果设成 < 100 ms，系统会强制按 100 ms 执行。

max_file_size_bytes: 1_000_000_000

（可选）写到指定字节数就自动停 trace，用来给文件大小设上限。

完整示例配置见仓库：

/test/configs/long_trace.cfg 一句话：打开 write_into_file，按需调 file_write_period_ms 和 max_file_size_bytes，就能边抓边落盘，不再受内存大小限制。

Data-source specific config(数据源专属配置)

除了 整个 trace 共用的参数，TraceConfig 里还能给每个数据源单独下指令。

在 proto 模式（data_source_config.proto）里，这部分放在 TraceConfig 的 DataSourceConfig 消息内：

message TraceConfig {
  repeated DataSource data_sources = 2;   // 下面会用到
}

message DataSource {
  optional protos.DataSourceConfig config = 1;  // 真正的数据源配置
}

message DataSourceConfig {
  optional string name = 1;
  optional FtraceConfig        ftrace_config        = 180 [lazy = true];
  optional AndroidPowerConfig  android_power_config = 106 [lazy = true];
  …
}

ftrace_config、android_power_config 等等都是数据源专属的子配置。
tracing 服务完全不管这些字段里写了什么，整块 DataSourceConfig 原封不动地转发给注册同名的数据源。

关于 [lazy = true]： protozero 代码生成器会把它当成“原始字段”处理，生成类似

const std::string& ftrace_config_raw()

而不是常规的

const protos::FtraceConfig& ftrace_config()

这样做是为了减少头文件依赖，避免把数据源实现层的二进制体积撑大。

向后 / 向前兼容性的说明

tracing 服务在把 DataSourceConfig 转发给同名数据源时，不做任何解码再编码，而是直接把整块原始二进制 blob 传过去。

因此，即使 TraceConfig 里出现了服务编译时还不认识的新字段，服务也会原封不动地透传给数据源。

这样就能在不升级服务的前提下，随时添加新的数据源或新字段。

⚠️ 已知问题：

目前要想给 DataSourceConfig 增加自定义 proto 字段，还得去改 Perfetto 仓库里的 data_source_config.proto，对外部项目来说很不方便。

长期计划是：

预留一段字段号给“非官方扩展”
提供通用模板接口，让客户端自己定义结构

在那之前，如果你有自定义数据源的配置需求，只能把补丁提上游，让官方先把你的字段合进 data_source_config.proto。

Multi-process data sources(多进程数据源)

有些数据源是“系统单例”。

例如 Android 自带的调度器跟踪，整个系统只有一个实例，由 traced_probes 服务统一提供。

但在更一般的情况下，多个进程都可以声明自己支持同一个数据源——最典型的场景是用 Perfetto SDK 做应用层插桩（track_event）。

默认行为：

当 TraceConfig 里启用了某个数据源，Perfetto 会让所有声明了该数据源的进程一起开始记录。

如果想只让**特定进程（或进程集合）**开启，可以用两个过滤字段：

producer_name_filter // 精确匹配进程名
producer_name_regex_filter // 正则匹配进程名

（注意：Perfetto 的运行模型通常是“一个进程 == 一个 Producer；一个 Producer 可托管多个数据源”。）

示例：只给 Chrome 和 Chrome Canary 开启 track_event

buffers { size_kb: 4096 }

data_sources {
  config {
    name: "track_event"
    # 仅在这两个应用里启用
    producer_name_filter: "com.android.chrome"
    producer_name_filter: "com.google.chrome.canary"
  }
}

加了过滤后，tracing 服务只会让匹配到的 Producer 启动该数据源，其余进程即使声明了也不会被激活。

Triggers（触发器）

在常规流程里，一次 tracing 会话的生命周期就是 perfetto 命令行的运行时间：把 TraceConfig 传进去就开始，到 duration_ms 超时或进程被 kill 时结束。

Perfetto 还提供另一种“触发器”模式，可以在配置里预先声明：

一组自由命名的触发器字符串；
每个触发器是“启动”还是“停止” trace，以及延迟多久生效。

为什么不用直接 起/停 perfetto ？

核心原因是安全模型：

在 Android 这类环境里，只有特权实体（如 adb shell）才能配置/启停 tracing；普通 App 没权限。

触发器给无权限进程提供了一种**受限的、只能“喊口号”**的方式来影响 tracing 生命周期。

概念模型：

特权 Consumer（如 adb shell）提前在配置里写好：

“允许哪些触发器名字、各自会做什么”。

无权限进程（任意 App）只能在运行时

发出触发信号，但不能决定触发器具体行为。发信号的方法：

命令行：

/system/bin/trigger_perfetto trigger_name

或者再起一个独立 perfetto 会话，在配置里只写 activate_triggers: "trigger_name" 也能触发。

触发器分两种类型（下文继续展开）。

Start triggers（启动触发器）

作用：先把 tracing 会话保持在“空闲待命”状态（不记录任何数据），直到

指定的 start 触发器被触发，或
trigger_timeout_ms 超时。

注意：

一旦使用 START_TRACING 模式，就不能再同时用普通的 duration_ms（两者互斥）。
触发后，trace 开始记录，并可用 stop_delay_ms 设定再过多久自动结束。

示例配置（PBTX 格式）：

trigger_config {
  trigger_mode: START_TRACING

  triggers {
    name: "myapp_is_slow"   # 触发器名字
    stop_delay_ms: 5000     # 触发后再采 5 秒自动停
  }

  # 如果 30 秒内都没触发，直接结束，什么也不记录
  trigger_timeout_ms: 30000
}

# 其余部分照常：缓冲区、数据源等
buffers { ... }
data_sources { ... }

使用流程：

特权端（adb）提前用上述配置启动 perfetto，进程进入“等待触发”状态。
普通 App 在关键事件处执行：

/system/bin/trigger_perfetto myapp_is_slow

3. 触发成功 → 立即开始记录，5 秒后自动停；30 秒仍无触发 → 直接退出，trace 文件为空。

Stop triggers（停止触发器）

STOP_TRACING 触发器的作用是：trace 立即开始（和普通模式一样），但当触发器被命中时提前结束，相当于“手动提前停”。

典型用法——飞行记录仪（flight-recorder）模式：

缓冲区设成 RING_BUFFER（循环覆盖）
启动后一直录，触发事件发生时再停，这样就能把事发前最近一段数据保留下来。

示例配置：

# 如果 30 秒内一直没人触发，就按超时正常结束
trigger_timeout_ms: 30000

trigger_config {
  trigger_mode: STOP_TRACING

  triggers {
    name: "missed_frame"   # 触发器名字
    stop_delay_ms: 1000    # 触发后再录 1 秒然后停
  }
}

# 其余照常：缓冲区、数据源等
buffers { ... }
data_sources { ... }

使用流程：

特权端（adb）用上述配置启动 perfetto，trace 立即开始并循环写缓冲区。
当 App 检测到掉帧时执行

/system/bin/trigger_perfetto missed_frame

3. 触发后继续录 1 秒 → 自动停，最终 trace 文件里保留了“掉帧前 + 1 秒”的关键数据。

Android 平台

在 Android 平台上，使用 adb shell 时需要注意以下几点：

Ctrl+C 信号处理：通常 Ctrl+C 会优雅地终止跟踪，但通过 adb shell 运行 perfetto 时，ADB 不会传播此信号。只有在通过 adb shell 使用交互式 PTY 会话时才会传播。
非 Root 设备的配置传递限制：
- 在 Android 12 之前的非 Root 设备上，由于过于严格的 SELinux 规则，配置只能通过 cat config | adb shell perfetto -c - 的方式传递（- 表示标准输入）。
- 从 Android 12 开始，可以使用 /data/misc/perfetto-configs 目录来存储配置文件。
Android 10 之前设备的跟踪文件获取：
- 在 Android 10 之前的设备上，adb 无法直接拉取 /data/misc/perfetto-traces 目录中的文件。
- 解决方法是使用 adb shell cat /data/misc/perfetto-traces/trace > trace 命令来获取跟踪文件。
长时跟踪的控制：
- 在基准测试或持续集成（CI）等场景中捕获长时跟踪时，可以使用 PID= $(perfetto --background) 在后台启动跟踪，然后通过 kill$ PID 来停止跟踪。
