表单设计优化：如何在HMI中高效输入参数？

在工业HMI中，表单是连接操作员意图与设备参数的关键桥梁。一个设计糟糕的表单（如输入项混乱、验证滞后、易出错）会严重拖慢生产节奏，甚至引发设置错误。优化的核心目标是：最大化预设、最小化输入、实时化验证、清晰化引导。

一、 减少输入负担：从“打字员”到“决策者”

1. 预设模板与历史调用：

   1. 1.   配方/模式库：将成熟的产品工艺参数保存为“配方”，切换产品时一键调用。这是最有效的优化。
   2. 1.   最近使用：输入框下拉菜单优先显示最近几次输入的有效值。
   3. 1.   案例：某注塑机HMI，将30种产品的成型参数（温度、压力、时间等超50个参数）设为配方。换模后，操作员选择配方“产品A-大号”，表单在1秒内自动填充所有参数，他将设置时间从平均5分钟缩短至1分钟内，仅需微调室温补偿值。

2. 智能输入控件：

   1. 1.   数字输入：点击输入框后，自动弹出数字键盘，并附带+/-按钮进行微调。键盘布局应大且清晰。
   2. 1.   单位集成：在输入框旁以下拉菜单形式提供单位选择（如 ℃, ℉, Bar, MPa），选择后数值自动换算。
   3. 1.   列表选择：对于有限选项（如“设备1，2，3”、“模式：自动/手动/清洗”），坚决使用下拉列表或单选按钮组，避免手动输入。

二、 防止输入错误：实时验证与清晰反馈

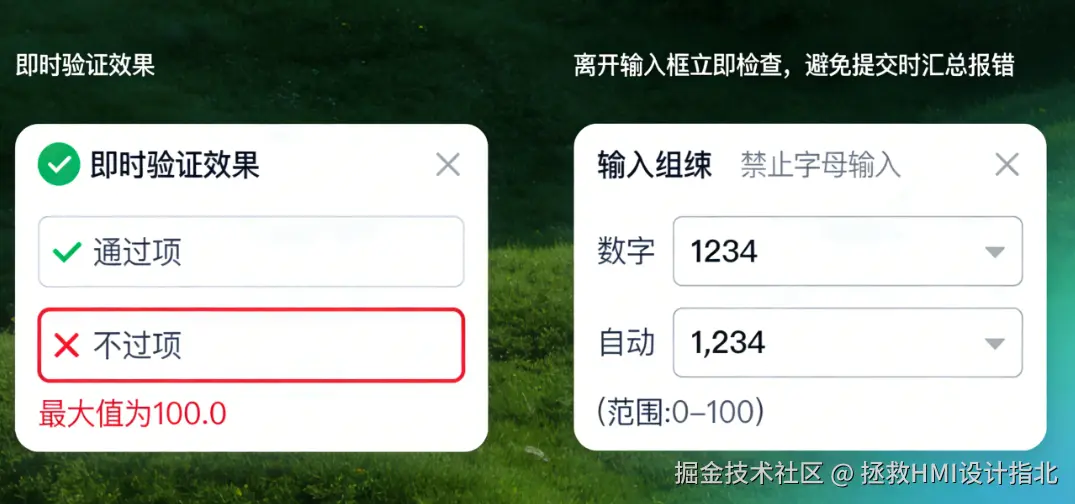

1. 即时验证（Inline Validation）：

   1. 1.   一旦焦点离开输入框，系统立即检查。
   2. 1.   通过：框体变绿，或显示绿色对勾。
   3. 1.   不通过：框体变红，并在其下方或右侧用红色文字提示具体原因（如“值不能为空”、“最大值为100.0”）。绝对不要等到提交时才汇总报错。

2. 输入约束与格式化：

   1. 1.   限制输入类型：数字框禁止输入字母。
   2. 1.   自动格式化：输入“1234”后，自动格式化为“1，234”或“1.234”（根据习惯），增加可读性。
   3. 1.   范围提示：在输入框旁永久性灰色显示“(范围: 0-100)”。

三、 优化表单结构与流程

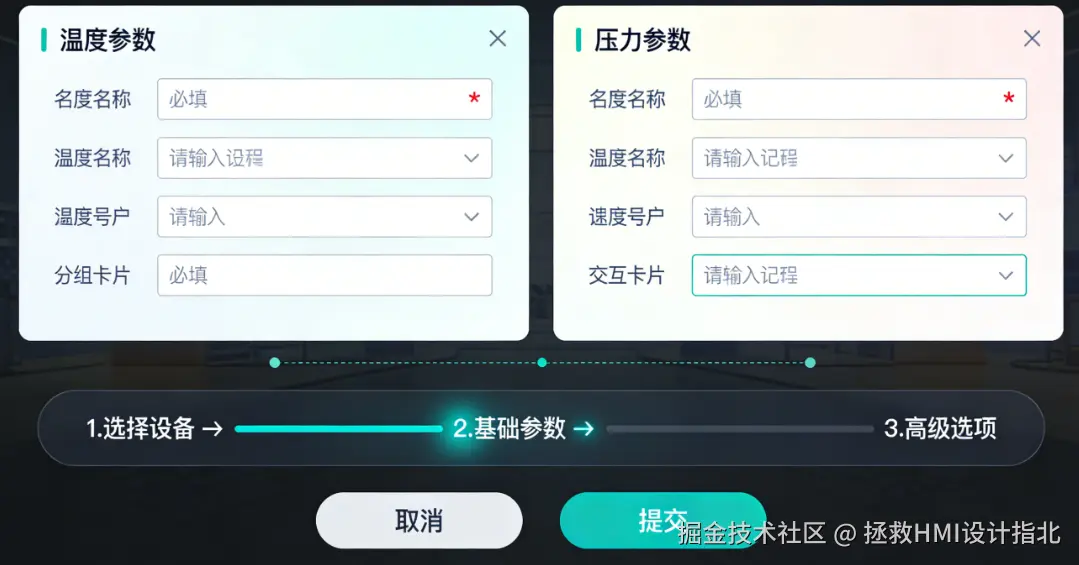

1. 逻辑分组与渐进披露：

   1. 1.   分组：使用分组框（GroupBox） 或卡片（Card） 将相关参数（如“温度参数”、“压力参数”）组织在一起，并用标题区分。
   2. 1.   分步（向导）表单：对于超过10个输入项的表单，采用分步向导。每一步聚焦一个任务（如“1. 选择设备”、“2. 设置基础参数”、“3. 设置高级选项”），顶部显示进度条。这大幅降低了单屏信息量带来的压迫感。

2. 明确的行动指引：

   1. 1.   必填项标记：用红色星号 * 清晰标记。
   2. 1.   主次按钮：表单底部，“提交” 或 “确定” 按钮使用强调色，并置于右侧；“取消” 按钮使用中性色，置于左侧。

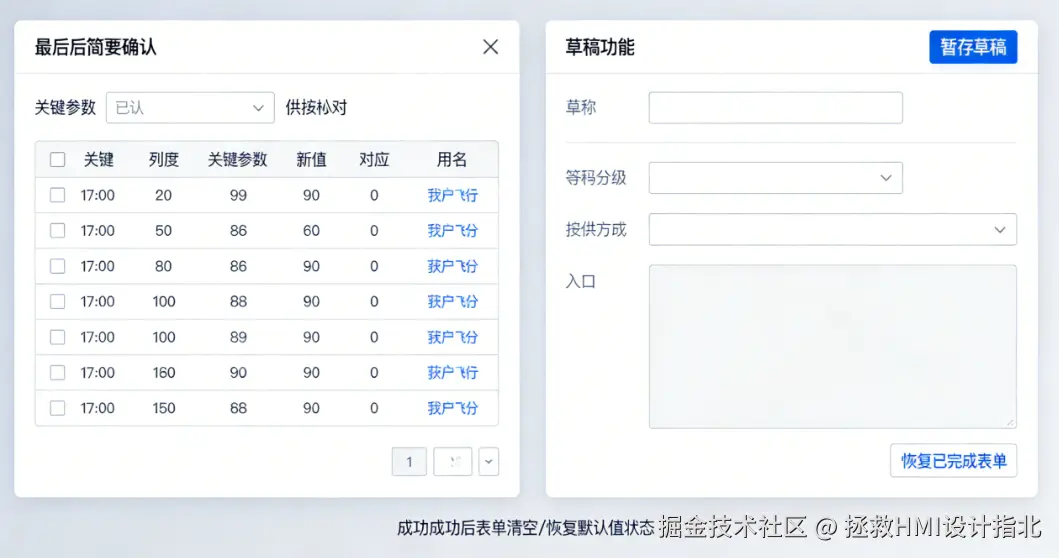

   3. 1.   最终确认：点击提交后，必须弹出摘要确认对话框，列出所有关键参数的新值，供操作员最终核对。这是防止误设置的最后一关。

3. 状态保存与恢复：

   1. 1.   支持暂存草稿功能。操作员因故中断填写，下次可恢复未完成的表单。
   2. 1.   提交成功后，表单应清空或恢复默认值，准备下一次输入。

总结：一个优秀的工业HMI表单，其体验应当如同一位经验丰富的助手：它预先准备好了您最可能需要的选项，在您输入时及时且友善地纠正笔误，并将复杂的任务分解为清晰的步骤，最后在行动前请您做最终确认。通过这样的设计，参数设置这项原本繁琐、易错的任务，将变得高效、准确且令人安心，从而直接保障了生产工艺的稳定与可靠。
