venus，sdk，网关，imcp, 管控，信令，gateway，MCU这些都是什么

后厂村一枝花
2 阅读7分钟

简单一句话版

先给你一个总图：

  • MCU 和 网关（gateway / Venus）：偏“音视频底座”，负责真正的通话/推流。
  • imcp / 管控 / 信令：偏“业务大脑”，负责有哪些会议、谁在开会、列表、录制、权限等。
  • SDK（venus / venus-sdk）：前端/客户端用来“调用这些能力”的开发库。

下面逐个用你的词解释：

1. Venus / gateway / 网关

  • Venus：
  • 一个音视频引擎 + 网关方案的名字（你项目里用的 venus-0.7.5.js、venus_manager.js 就是它）。
  • 负责 WebRTC、SIP 通话、媒体转发等“底层音视频能力”。
  • gateway / 网关地址（例：ws://106.120.208.24:8188/gw）：
  • 是 Venus 网关服务的访问地址，通常是 WebSocket 或 HTTPS URL。
  • 你的浏览器 / APP 通过它和 Venus 网关建立连接，做：
  • 注册到网关
  • 发起/接听音视频通话
  • 进会、退会
  • 推/拉流等
  • 登录页里的“网关地址”填的就是这个。

可以简单理解：Venus + 网关 = 音视频信令 + 媒体通道的入口。

2. MCU（Multipoint Control Unit）

  • 中文一般叫“多点控制单元/会议服务器”，例：10.110.0.21:15060。
  • 职责：
  • 维护每个 SIP 分机（register_code，比如 1002、12233）
  • 音视频混屏、转发、录制
  • 对讲、监控通道（mcu_channels）、会议室媒体路由等
  • 在你项目中：
  • 登录页的 MCU 地址 是 IP:端口（如 10.110.0.21:15060）
  • Venus SDK 在底层会向 MCU 做 SIP 注册：
  • 使用 authuser（name / exten = 账号或分机号）
  • 使用 SIP 密码（secret）
  • 没有正确的 MCU 地址、分机号和密码，就会出现：
  • sip Service Unavailable (503)
  • sip Operation has no matching challenge 之类报错。

可以理解成：MCU = 真正开会、混音混画、录制的会议服务器，网关+客户端都要跟它打交道。

3. SDK / venus-sdk

  • 你项目里的 sdk.js + venus-core.js 封装了一层 SDK：
  • 向外提供简单方法：sdk.login、sdk.callAudio、sdk.callVideo 等。
  • 内部调用 Venus 的 legacy 库（venus_manager.js、venus-0.7.5.js），再通过 Venus 去和 网关 + MCU 打交道。
  • 对前端开发者来说：
  • 你调用的是 SDK（sdk.login({ account, gateway, mcu, register_code })）
  • SDK 替你调用 Venus，再去连网关、连 MCU、做 SIP 注册。

一句话：SDK = 给前端用的“封装好的一套 API”，底层真正干活的是 Venus 和 MCU。

4. imcp / 管控 / 信令 / backend

  • imcp：你环境里的 管控信令服务，示例地址：
  • ws://106.120.208.24:10020/imcp
  • 管控（管理控制）：
  • 管“业务”：有哪些会议、会议列表分页、谁是主持人、谁静音、录制列表、直播列表等等。
  • 信令（在这个项目语境下）：
  • 通过 WebSocket（imcp）传输的 业务消息：
  • 例如：type: 'meeting', action: 'list'、action: 'mute_all'、type: 'streaming' 等。
  • 我们写的 BackendWS / Signaling / SignalingState 就是对这套 后台信令 的封装。
  • 区分一下：
  • Venus 网关信令：偏音视频、SIP / WebRTC ，走 ws://.../gw
  • imcp 管控信令：偏会议/直播业务状态，走 ws://.../imcp

可以想象：

  • imcp 管控 = 大脑：管有哪些会议、什么状态
  • Venus 网关 + MCU = 身体：具体打电话、开会、推流

5. “信令”这个词本身

  • 广义上：非媒体的数据控制消息，用来：
  • 建立 / 修改 / 结束会话（谁呼谁、谁挂断）
  • 同步状态（静音、举手、布局、直播开启/停止）
  • 在你项目里有两层信令：
  • 前端 ↔ 管控（imcp）：业务信令（会议列表、mute_all、participants list 等）
  • 终端 ↔ 网关/MCU（Venus/SIP/WebRTC）：媒体信令（SIP REGISTER、INVITE、ICE、SDP）。

总结一张对照表

  • Venus / 网关 / gateway：
  • 音视频网关 + WebRTC/SIP 信令入口，地址如 ws://106.120.208.24:8188/gw
  • 登录页的“网关地址”，call 页通话时使用。
  • MCU：
  • 会议服务器，多点控制单元，地址如 10.110.0.21:15060
  • 存 SIP 分机、混屏、录制，对讲/监控都依赖它。
  • SDK（sdk.js + venus-core）：
  • 给前端用的一层封装：你调 sdk.login/call，内部帮你去连 Venus 网关 + MCU。
  • imcp / 管控 WebSocket：
  • ws://106.120.208.24:10020/imcp，负责会议/直播等业务信令
  • 对应 BackendWS / Signaling / SignalingState。
  • 管控后台（HTTP）：
  • 人用的管理界面 + REST API，会议列表、录制列表等。
  • 信令：
  • 所有“控制类”的消息统称；
  • 既包括 imcp 的会议业务信令，也包括 SIP / WebRTC 层的通话信令。

如果你愿意，我可以画一个简单流程图，把“登录 → 取 register_code/gateway/mcu → SDK → Venus → MCU/imcp”整个链条串起来，便于你和后端、运维对齐。

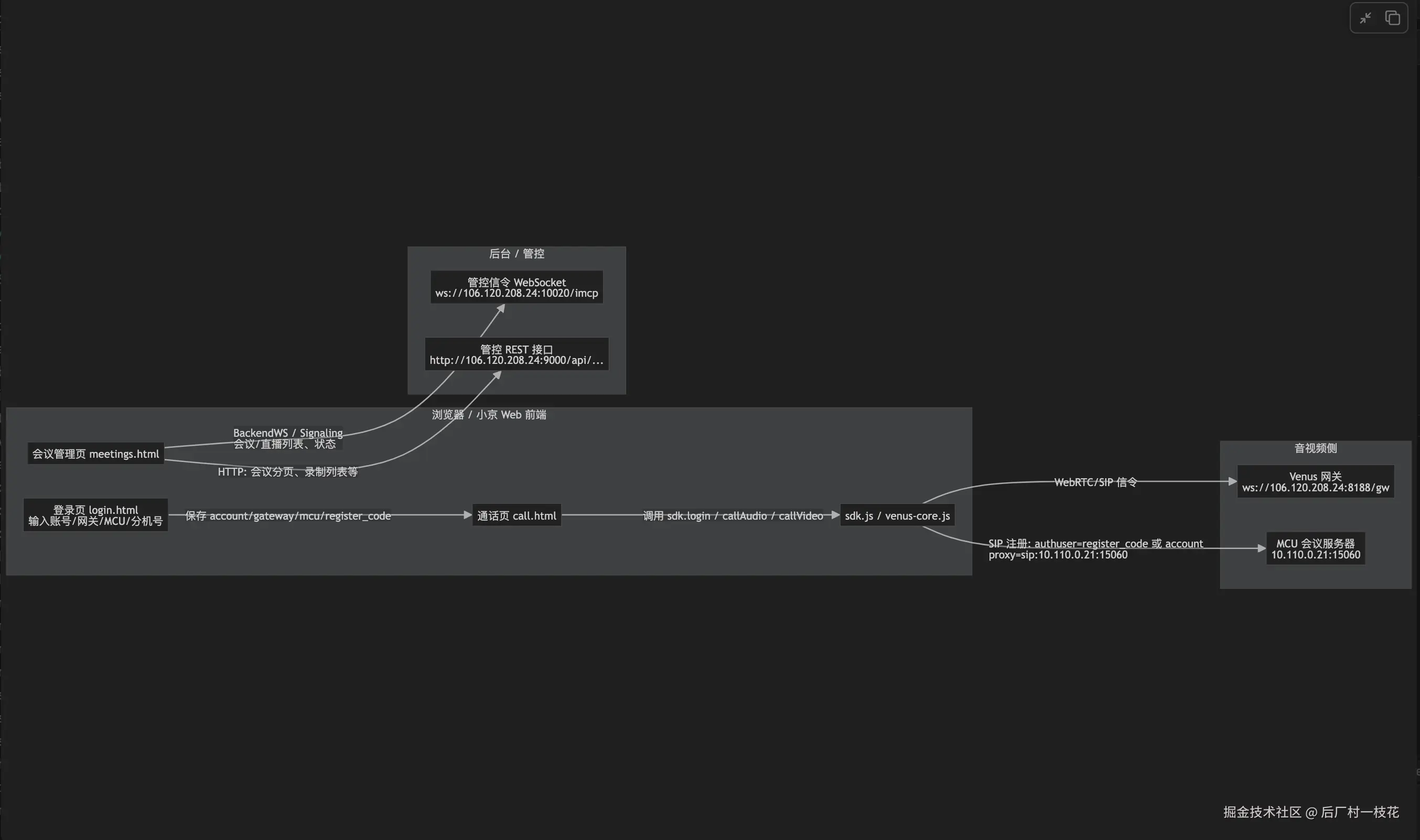

总体架构流程图（文字版）

先给你一张整体“数据流”图，方便脑子里有全局： flowchart LR subgraph Browser[浏览器 / 小京 Web 前端] Login[登录页 login.html
输入账号/网关/MCU/分机号] Meetings[会议管理页 meetings.html] Call[通话页 call.html] SDK[sdk.js / venus-core.js] end

subgraph Backend[后台 / 管控]
  IMCP_WS[管控信令 WebSocket<br/>ws://106.120.208.24:10020/imcp]
  IMCP_HTTP[管控 REST 接口<br/>http://106.120.208.24:9000/api/...]
end

subgraph Media[音视频侧]
  VenusGW[Venus 网关<br/>ws://106.120.208.24:8188/gw]
  MCU[MCU 会议服务器<br/>10.110.0.21:15060]
end

Login -->|保存 account/gateway/mcu/register_code| Call
Meetings -->|BackendWS / Signaling<br/>会议/直播列表、状态| IMCP_WS

Call -->|调用 sdk.login / callAudio / callVideo| SDK
SDK -->|WebRTC/SIP 信令| VenusGW
SDK -->|SIP 注册: authuser=register_code 或 account<br/>proxy=sip:10.110.0.21:15060| MCU

Meetings -->|HTTP: 会议分页、录制列表等| IMCP_HTTP


登录 → 通话 → MCU / 网关 流程

再用步骤把上图拆开说一遍：

  1. 登录页 login.html
  • 你在页面上填：
  • 账号：account
  • 密码：password
  • 网关地址：gateway_url（如 ws://106.120.208.24:8188/gw）
  • MCU 地址：mcu_ip:mcu_port（如 10.110.0.21:15060）
  • 分机号（可选）：register_code（如 1002、12233）
  • 页面把这些值写到 sessionStorage 里，供后面的通话页使用。
  1. 通话页 call.html 自动登录
  • 打开 call 页时，会从 sessionStorage 取：
  • account、password
  • gateway、mcu
  • register_code（如果有）
  • 然后调用：
sdk.login({
   account,
   password,
   gateway,      // 网关地址
   mcu,          // MCU IP:port
   register_code // 分机号（可选）
 })
  1. SDK / Venus-core 封装参数
// venus-core.js 里
   const sipIdentity = register_code || account;

data = {
 name: sipIdentity,   // SIP name
 exten: sipIdentity,  // SIP exten
 gateway: gateway,    // ws://.../gw
 server: mcu,         // 10.110.0.21:15060
 password: password
}

然后调用 legacy：

venus_manager.initAndLogin(data, ...)
  1. Venus / SIP 注册到 MCU

在 venus_manager.js 里会构造真正的 SIP 注册报文：

   register = {
     username: 'sip:' + name + '@' + server, // name = 分机号或账号
     authuser: name,
     secret: password,                       // 密码
     proxy: 'sip:' + server + ":" + port    // sip:10.110.0.21:15060
   }
  • 如果 MCU 上有这个分机号 + 密码 → 注册成功，后面就能呼叫。
  • 不匹配就会出现：
  • sip Service Unavailable (503)：地址不对 / 服务不可用。
  • sip Operation has no matching challenge：用户名或密码对不上。
  1. 发起通话
  • 页面输入被叫号码（如 1001），点击拨号：
  • sdk.callAudio('sip:1001@ip') 或 sdk.callVideo(...)
  • SDK 通过 Venus 网关和 MCU 建立会话，完成媒体通道建立。

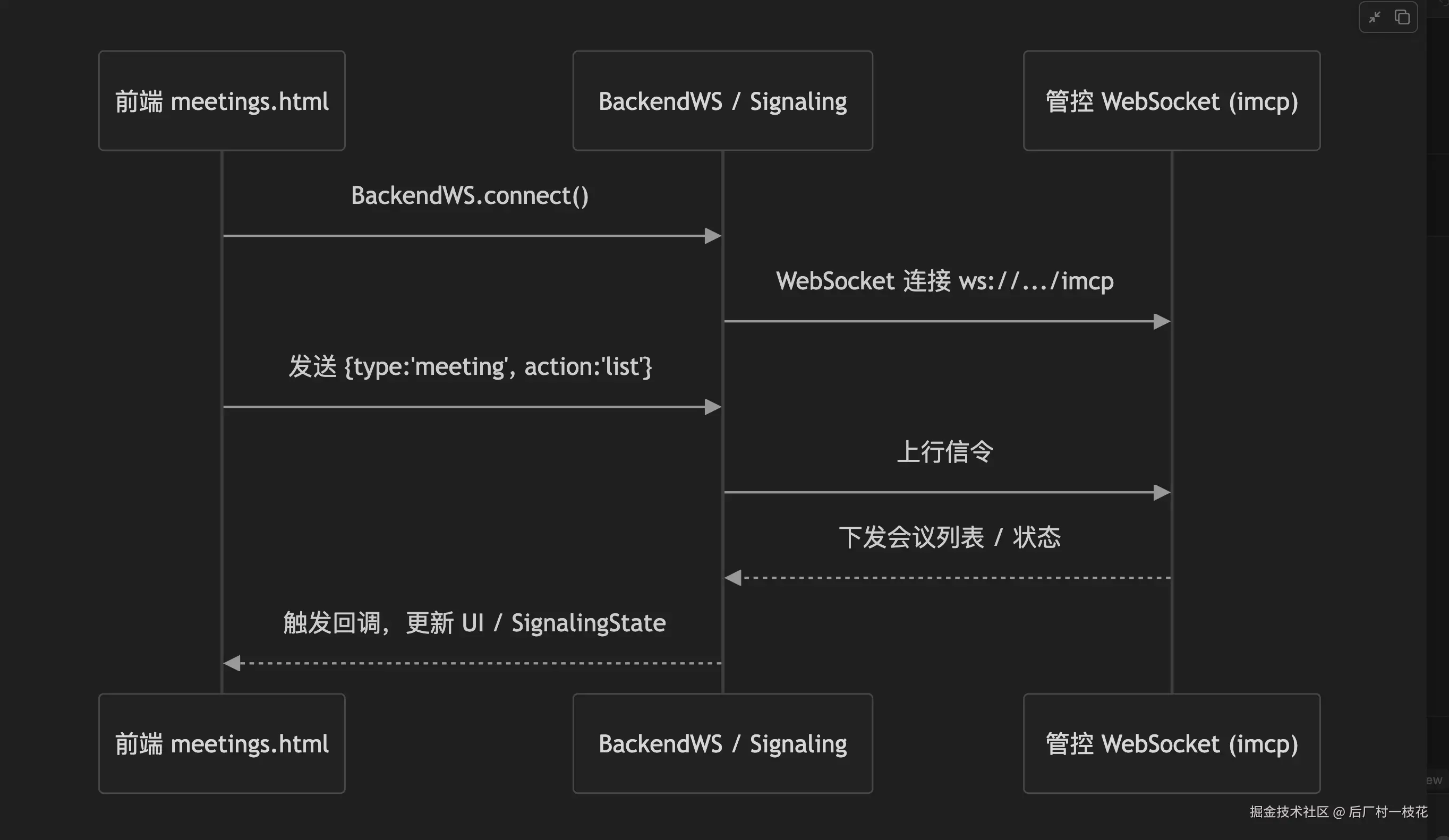

管控（IMCP）侧：会议/直播列表和状态

这条链路和上面的“打电话”是并行、互补的：


  • 这条线主要负责 业务界面：
  • 会议列表 / 历史会议
  • 直播列表、录制列表
  • 参会人、静音、布局、直播开关等
  • 它和 Venus 网关 / MCU 分工不同：
  • imcp：业务大脑
  • Venus + MCU：音视频通道 如果你愿意，我可以再给一版「最简 2×2 象限图」，帮你快速判断“这个问题该去看哪一块（网关/MCU 还是管控/imcp）”。

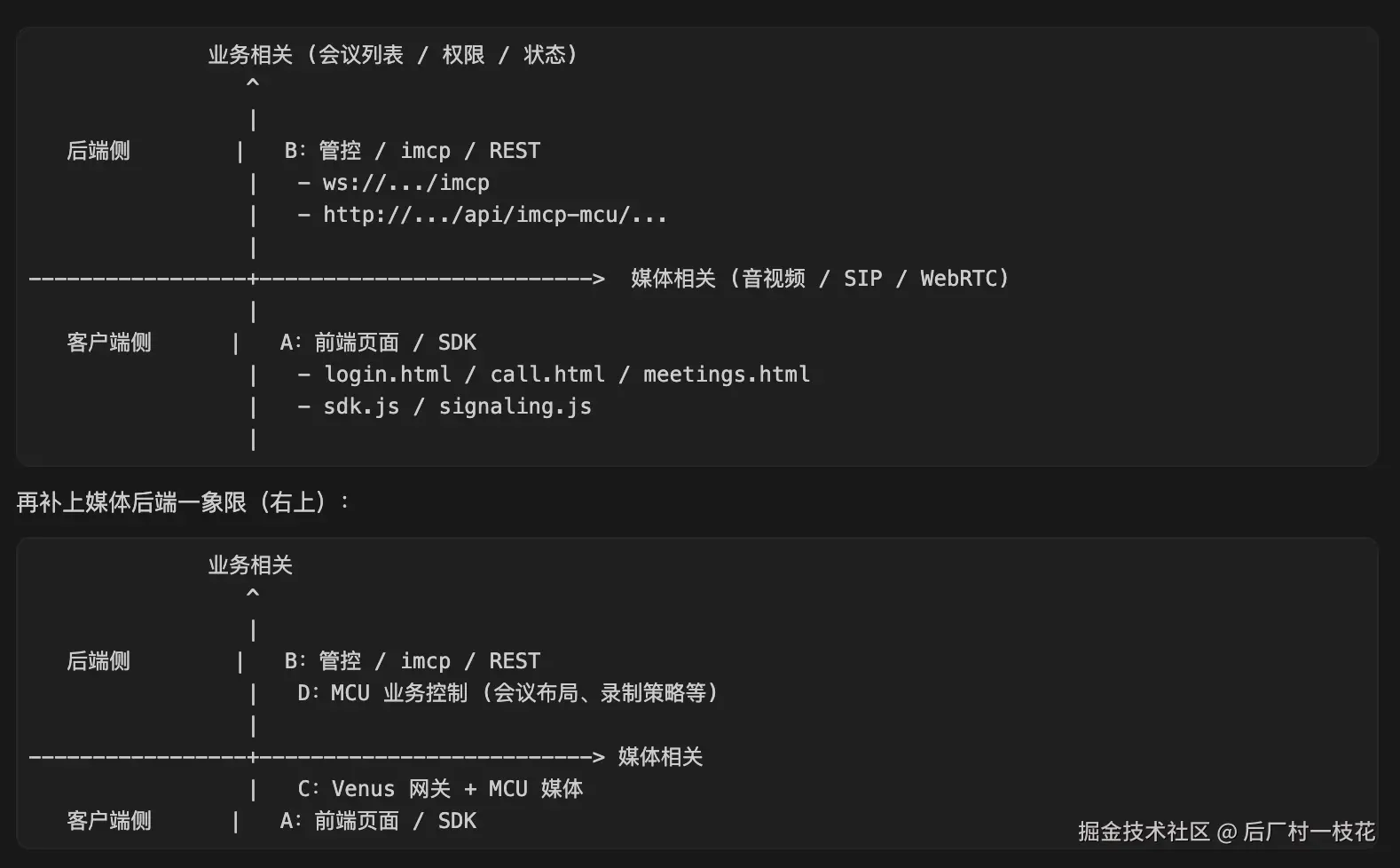

2×2 象限图：问题归属快速判断

用两个维度来划分：

  • 横轴：媒体相关 ←→ 业务相关
  • 纵轴：客户端侧 ←→ 后端侧


四个象限分别是谁？

  • A 象限（客户端 & 媒体/业务混合）
  • login.html / call.html / meetings.html
  • sdk.js、venus-core.js、signaling.js
  • 这里的问题通常是：参数没传好、UI 逻辑错误、状态没更新等。
  • B 象限（后端 & 业务）
  • 管控 WebSocket：ws://106.120.208.24:10020/imcp
  • 这里的问题通常是：会议列表不对、状态不更新、权限/接口错。
  • C 象限（后端 & 媒体）
  • Venus 网关：ws://106.120.208.24:8188/gw
  • MCU 媒体通道：10.110.0.21:15060（SIP / RTP 等）
  • 这里的问题通常是：SIP 注册错误、Service Unavailable、音视频连不通、ICE 失败。
  • D 象限（后端 & 媒体 + 业务控制交界）
  • MCU 上的会议控制：布局、混屏策略、录制开关等
  • 比如：某些会场看不到画面、录制策略不符合预期，多半在这块配置。

你可以这么用这张图：

  • 看到 sip ... 报错、SDP/ICE 日志 → 先看 C 象限（网关 / MCU）和 A 象限 SDK 参数。
  • 会议列表、直播列表、参会人错了 → 看 B 象限（imcp / REST）。
  • UI 不刷、按钮没反应 → 多半在 A 象限。
