YOLOv11 改进 - 基础知识为什么SPPF比SPP更快？深入解析YOLO中多尺度特征提取的效率优化与代码实现

前言

本文为深度学习和目标检测实践者提供了一份关于SPP（空间金字塔池化） 及其高效版本SPPF模块的详细解析。内容从模块的设计动机出发，深入剖析了二者在多尺度特征提取方式上的根本区别：SPP采用并行多核池化，而SPPF通过串联小核池化实现近似的感受野，从而显著提升计算效率。文章通过清晰的结构图解、感受野计算演示和完整的代码分析，直观展示了SPPF为何能在YOLO等模型中实现速度的倍增。同时，文中包含详细的对比表格和常见问题解答，旨在帮助读者全面理解其原理，并能在自定义模型中进行有效的应用与选择。

文章目录： YOLOv11改进大全：卷积层、轻量化、注意力机制、损失函数、Backbone、SPPF、Neck、检测头全方位优化汇总

专栏链接: YOLOv11改进专栏

说明

本文基于版本：tag = 8.3.0，最早版本的YOLOv11代码，可能新版本有区别。但基本没啥影响。

🚀 快速理解：SPP和SPPF是什么？

用一句话概括

SPPF（快速空间金字塔池化层，Spatial Pyramid Pooling Fast）模块是SPP（传统空间金字塔池化，Spatial Pyramid Pooling）模块的优化版本，旨在保留多尺度特征提取能力的同时，显著提升计算效率。

形象比喻

想象你在观察一幅画：

SPP：同时用3个不同大小的放大镜（5×5、9×9、13×13）观察，每个放大镜独立工作
SPPF：用一个5×5的放大镜连续观察3次，每次观察的结果都保存下来，最终得到类似的效果，但速度更快

为什么需要SPPF？

SPP模块通过并行多个不同尺度的池化操作来融合多尺度特征，但多个大尺寸池化核的计算开销较高。因此促成了SPPF模块的诞生，它通过串联小池化核（如5×5）实现等效的大感受野，减少计算量并加速推理。

📐 SPP模块详解

2.1 SPP模块定义

SPP模块是一种用于增强多尺度特征提取能力的关键组件，尤其在YOLOv4、YOLOv5等后续版本中被广泛采用。

代码实现

class SPP(nn.Module):
    """Spatial Pyramid Pooling (SPP) layer https://arxiv.org/abs/1406.4729."""

    def __init__(self, c1, c2, k=(5, 9, 13)):
        """Initialize the SPP layer with input/output channels and pooling kernel sizes."""
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_ * (len(k) + 1), c2, 1, 1)
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])

    def forward(self, x):
        """Forward pass of the SPP layer, performing spatial pyramid pooling."""
        x = self.cv1(x)
        return self.cv2(torch.cat([x] + [m(x) for m in self.m], 1))

代码位置：ultralytics/nn/modules/block.py:152-166

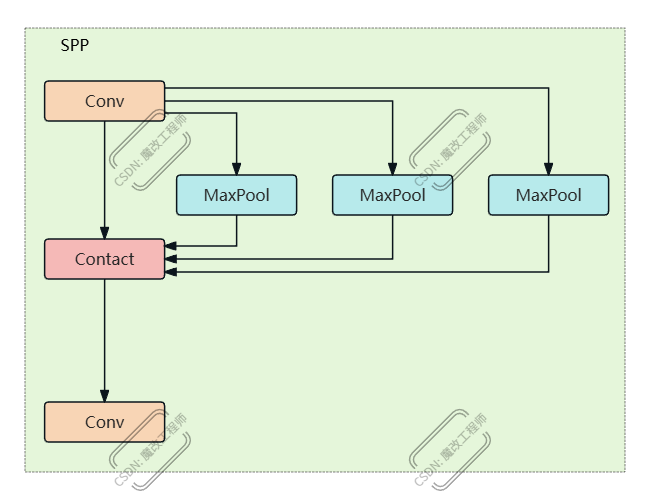

结构图解

输入特征图 (c1通道)
  ↓
[cv1: 1×1卷积] → 压缩到c_通道
  ↓
  ├─→ 原始特征图 (c_通道)
  ├─→ MaxPool(5×5) → 池化特征1 (c_通道)
  ├─→ MaxPool(9×9) → 池化特征2 (c_通道)
  └─→ MaxPool(13×13) → 池化特征3 (c_通道)
  ↓
[拼接] → 4×c_通道
  ↓
[cv2: 1×1卷积] → 输出 (c2通道)

2.2 SPP模块工作原理

并行多尺度池化

SPP模块使用了多个不同尺寸的最大池化层（MaxPool），其池化核(k)的大小分别为 $5\times 5$ 、 $9\times 9$ 和 $13\times 13$ 。每个池化层的参数设置：

步长(s)：1
填充(p)：池化核大小的一半（padding=x // 2）
作用：保证输入输出特征图的尺寸一致

多尺度特征融合

池化完成后，将池化特征图和池化前的特征图按通道拼接，形成了更丰富的多尺度特征。最后用一个卷积模块，实现了多尺度特征的融合，以及通道数量的变换。

2.3 SPP模块的作用

多尺度特征融合：通过不同大小的池化核，捕捉从细粒度到粗粒度的上下文信息，增强模型对不同尺寸目标的敏感度。
提升感受野：大尺寸池化核（如 $13 \times 13$ ）扩大了特征图的感受野，有助于检测大物体。
保持空间信息：与原始SPPNet不同，YOLO中的SPP模块不改变特征图尺寸，保留空间信息以支持像素级检测任务。

⚡ SPPF模块详解

3.1 SPPF模块定义

SPPF模块通过串联小池化核（如5×5）实现等效的大感受野，减少计算量并加速推理。

代码实现

class SPPF(nn.Module):
    """Spatial Pyramid Pooling - Fast (SPPF) layer for YOLOv5 by Glenn Jocher."""

    def __init__(self, c1, c2, k=5):
        """
        Initializes the SPPF layer with given input/output channels and kernel size.

        This module is equivalent to SPP(k=(5, 9, 13)).
        """
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_ * 4, c2, 1, 1)
        self.m = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)

    def forward(self, x):
        """Forward pass through Ghost Convolution block."""
        y = [self.cv1(x)]
        y.extend(self.m(y[-1]) for _ in range(3))
        return self.cv2(torch.cat(y, 1))

代码位置：ultralytics/nn/modules/block.py:169-188

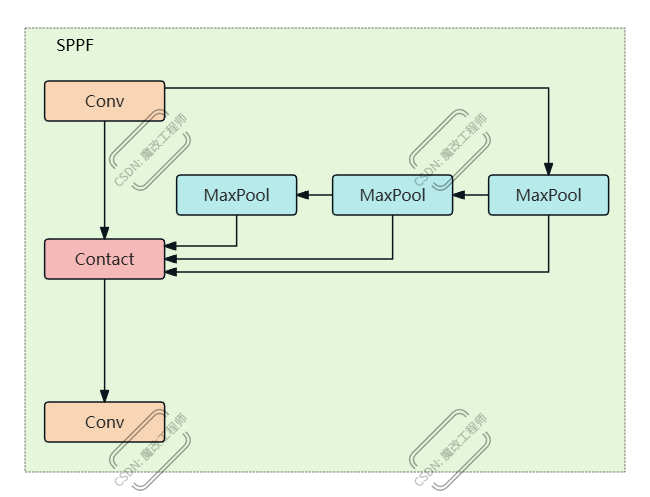

结构图解

输入特征图 (c1通道)
  ↓
[cv1: 1×1卷积] → 压缩到c_通道
  ↓
  ├─→ 原始特征图 (c_通道) → y[0]
  ├─→ MaxPool(5×5) → 池化特征1 (c_通道) → y[1]
  │   ↓
  ├─→ MaxPool(5×5) → 池化特征2 (c_通道) → y[2]
  │   ↓
  └─→ MaxPool(5×5) → 池化特征3 (c_通道) → y[3]
  ↓
[拼接] → 4×c_通道
  ↓
[cv2: 1×1卷积] → 输出 (c2通道)

3.2 SPPF模块工作原理

串联小池化核

相较于SPP，SPPF的核心思想是用串联的小池化核替代并行的大池化核。3次连续的 $5\times 5$ 池化操作（每次步长=1，padding=2）在感受野范围上近似于一次 $13\times 13$ 池化的感受野，但计算量更低。

重要说明：虽然感受野范围相似，但特征表示方式不同：

SPP：并行池化，每个池化核独立处理原始特征
SPPF：串联池化，每次池化基于前一次的结果，保留了中间特征图

感受野计算

对于3次连续的 $5\times 5$ 池化（stride=1, padding=2），感受野的计算公式为： $RF_{new} = RF_{old} + (kernel\_size - 1) \times stride$

具体计算过程：

第1次池化后：感受野 = $5$ （kernel_size=5）
第2次池化后：感受野 = $5 + (5-1) \times 1 = 9$
第3次池化后：感受野 = $9 + (5-1) \times 1 = 13$

因此，3次 $5\times 5$ 池化的累积感受野为 $13$ ，与单次 $13\times 13$ 池化在感受野范围上近似。但需要注意的是，虽然感受野范围相同，但特征提取方式不同：SPPF是串联累积，SPP是并行独立。

3.3 SPPF模块的优势

1. 减少参数量和计算量

MaxPool2d的计算复杂度主要取决于池化核大小和特征图尺寸：

SPP的总计算量：
- 5×5池化： $O(25 \times H \times W \times C)$
- 9×9池化： $O(81 \times H \times W \times C)$
- 13×13池化： $O(169 \times H \times W \times C)$
- 总计： $O((25 + 81 + 169) \times H \times W \times C) = O(275 \times H \times W \times C)$
SPPF的总计算量：
- 3次5×5池化： $O(3 \times 25 \times H \times W \times C) = O(75 \times H \times W \times C)$

结论：SPPF的计算量（75）明显低于SPP的总计算量（275），约为SPP的27%，但实际加速效果还受硬件实现、内存访问模式、缓存效率等因素影响。

2. 保留多尺度特征能力

通过叠加池化操作，仍能捕捉从局部到全局的上下文信息，提升模型对不同尺寸目标的检测能力。这是因为每一次池化的特征图都保存下来了，最终对3次池化的3张特征图和池化前的特征图进行了拼接。

关键区别：

SPP：并行多尺度，每个尺度独立提取特征
SPPF：串联累积，保留中间尺度信息

3. 硬件友好性

串联的池化操作更容易被GPU等硬件加速，尤其适合实时推理场景。小核池化对缓存更友好，能够更好地利用硬件资源。

📊 SPP vs SPPF对比

4.1 详细对比表

特性	SPP	SPPF
池化方式	并行不同尺寸池化核（5×5, 9×9, 13×13）	串联相同小池化核（3次5×5）
计算量	较高（需计算多个大核）	较低（小核重复利用）
感受野	多尺度（直接覆盖不同范围）	等效大感受野（叠加实现，但特征表示不同）
特征表示	并行多尺度特征	串联累积特征
内存占用	较高（需要存储多个大核池化结果）	较低（中间结果可复用）
适用场景	需要显式多尺度融合的任务	实时检测、计算资源受限的场景
代码复杂度	需要多个池化层	单个池化层重复使用

4.2 性能对比

根据YOLOv5的官方测试，SPPF相比SPP能够：

速度提升：推理速度提升2倍以上
精度保持：在大多数任务上精度基本不变
资源消耗：显存占用和计算量显著降低

4.3 选择建议

使用SPP的场景：

需要显式的多尺度特征表示
对精度要求极高，可以接受更高的计算成本
有充足的计算资源

使用SPPF的场景：

实时检测应用
移动设备部署
计算资源受限
需要平衡精度和速度

💻 代码实现分析

5.1 SPP模块源码解析

class SPP(nn.Module):
    """Spatial Pyramid Pooling (SPP) layer https://arxiv.org/abs/1406.4729."""

    def __init__(self, c1, c2, k=(5, 9, 13)):
        """Initialize the SPP layer with input/output channels and pooling kernel sizes."""
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)  # 输入通道压缩
        self.cv2 = Conv(c_ * (len(k) + 1), c2, 1, 1)  # 输出通道调整
        # 创建多个不同尺寸的池化层
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])

    def forward(self, x):
        """Forward pass of the SPP layer, performing spatial pyramid pooling."""
        x = self.cv1(x)  # 先压缩通道
        # 并行池化：原始特征 + 3个不同尺寸的池化结果
        return self.cv2(torch.cat([x] + [m(x) for m in self.m], 1))

关键点：

c_ = c1 // 2：隐藏通道数是输入通道数的一半
len(k) + 1：原始特征图 + k个池化结果，共len(k)+1个特征图
padding=x // 2：保证池化后特征图尺寸不变

5.2 SPPF模块源码解析

class SPPF(nn.Module):
    """Spatial Pyramid Pooling - Fast (SPPF) layer for YOLOv5 by Glenn Jocher."""

    def __init__(self, c1, c2, k=5):
        """
        Initializes the SPPF layer with given input/output channels and kernel size.

        This module is equivalent to SPP(k=(5, 9, 13)).
        """
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)  # 输入通道压缩
        self.cv2 = Conv(c_ * 4, c2, 1, 1)  # 输出通道调整（4个特征图：原始+3次池化）
        # 只创建一个池化层，重复使用
        self.m = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)

    def forward(self, x):
        """Forward pass through Ghost Convolution block."""
        y = [self.cv1(x)]  # 保存原始特征图
        # 串联池化：每次池化基于前一次的结果
        y.extend(self.m(y[-1]) for _ in range(3))
        return self.cv2(torch.cat(y, 1))  # 拼接4个特征图

关键点：

c_ * 4：固定4个特征图（原始 + 3次池化）
self.m(y[-1])：每次池化基于前一次的结果（串联）
y.extend(...)：将每次池化的结果添加到列表中

5.3 关键差异对比

方面	SPP	SPPF
池化层数量	3个独立的池化层	1个池化层重复使用3次
池化方式	并行：所有池化都作用于原始特征	串联：每次池化基于前一次结果
特征图数量	4个（原始 + 3个池化结果）	4个（原始 + 3个池化结果）
通道计算	`c_ * (len(k) + 1)`	`c_ * 4`（固定）
内存占用	较高（需要存储多个大核池化结果）	较低（中间结果可复用）

❓ 常见问题解答

Q1: SPPF真的和SPP效果一样吗？

A: 不完全一样，但效果相近：

感受野范围：SPPF通过3次5×5池化，累积感受野为13，与SPP的13×13池化在感受野范围上近似
特征表示：SPP是并行多尺度特征，SPPF是串联累积特征，表示方式不同
实际效果：在大多数检测任务上，SPPF的精度与SPP基本相当，但速度显著提升

Q2: 为什么3次5×5池化等效于1次13×13池化？

A: 这是基于感受野的计算：

3次连续的5×5池化（stride=1, padding=2）的累积感受野为13
计算公式： $RF_{new} = RF_{old} + (kernel\_size - 1) \times stride$
第1次：RF=5，第2次：RF=5+(5-1)=9，第3次：RF=9+(5-1)=13
但需要注意的是，虽然感受野范围相同，但特征表示方式不同：SPPF是串联累积，SPP是并行独立

Q3: SPPF的计算量真的更少吗？

A: 是的，但需要具体分析：

理论计算量：
- SPP：3个池化核（5×5, 9×9, 13×13）总计算量 = 25 + 81 + 169 = 275
- SPPF：3次5×5池化总计算量 = 3 × 25 = 75
- SPPF约为SPP的27%，计算量显著降低
实际加速：还受硬件实现、内存访问、缓存效率等因素影响
整体效果：根据YOLOv5测试，SPPF整体速度提升2倍以上

Q4: 什么时候应该用SPP，什么时候用SPPF？

A: 选择建议：

使用SPP：

需要显式的多尺度特征表示
对精度要求极高，可以接受更高的计算成本
有充足的计算资源

使用SPPF：

实时检测应用
移动设备部署
计算资源受限
需要平衡精度和速度（推荐）

Q5: SPPF中的padding为什么是k//2？

A: 这是为了保持特征图尺寸不变：

对于kernel_size=k，stride=1的MaxPool2d，输出尺寸公式为： $output\_size = input\_size + 2 \times padding - kernel\_size + 1$
要保证输出尺寸 = 输入尺寸，需要： $2 \times padding = kernel\_size - 1$
因此： $padding = (kernel\_size - 1) / 2$
对于奇数kernel_size（如5, 9, 13），k//2 等价于 (k-1)/2，所以 padding=k//2 是正确的
例如：k=5时，padding=2，输出尺寸 = H + 2×2 - 5 + 1 = H（假设输入为H×W）

Q6: SPPF的forward中为什么用y[-1]？

A: 这是实现串联池化的关键：

y[-1]表示列表y中的最后一个元素
第一次迭代：y[-1]是原始特征图（y[0]）
第二次迭代：y[-1]是第一次池化的结果（y[1]）
第三次迭代：y[-1]是第二次池化的结果（y[2]）
这样实现了串联池化：每次池化基于前一次的结果

Q7: SPP和SPPF的通道数计算为什么不同？

A: 虽然计算方式不同，但结果相同：

SPP：c_ * (len(k) + 1) = c_ * (3 + 1) = c_ * 4
SPPF：c_ * 4（固定）
两者都是4个特征图拼接，所以通道数相同

📋 总结

核心要点

SPPF是SPP的优化版本：通过串联小池化核替代并行大池化核，在保持多尺度特征提取能力的同时提升计算效率
感受野等效性：3次5×5池化（stride=1）的累积感受野为13，与1次13×13池化在感受野范围上近似，但特征表示方式不同（串联累积 vs 并行独立）
计算效率提升：SPPF的计算量明显低于SPP，实际速度提升2倍以上
特征保留：SPPF通过保存每次池化的中间结果，保留了多尺度信息
适用场景：SPPF更适合实时检测和资源受限的场景，SPP更适合需要显式多尺度表示的场景

📁 相关文件位置

SPP定义：ultralytics/nn/modules/block.py:152-166
SPPF定义：ultralytics/nn/modules/block.py:169-188
Conv定义：ultralytics/nn/modules/conv.py
配置文件示例：ultralytics/cfg/models/11/yolo11.yaml
