26. 瞬时接通/延时断开电路
（图片摘自《现代电气控制及PLC应用技术》(王永华)）
一、电路功能
该电路实现了以下控制逻辑：
- 接通瞬时：当输入信号 I0.0接通（ON）时，输出信号 Q0.0立即 接通（ON）。
- 断开延时：当输入信号 I0.0断开（OFF）后，输出信号 Q0.0不会立即 断开，而是会继续保持接通状态一段预设的时间（图中为3秒），之后才自动断开。

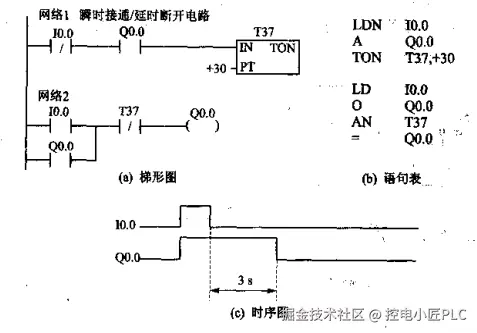

二、电路详解（基于梯形图）
梯形图包含两个网络：
- 网络1：瞬时接通与自锁通路
-
- 逻辑路径1（启动）：I0.0的常开触点直接与 Q0.0线圈串联。当 I0.0为ON，电流经此路使 Q0.0立即得电。
- 逻辑路径2（自锁）：Q0.0的一个常开触点与自身线圈并联，形成自锁。一旦 Q0.0得电，即使 I0.0断开，Q0.0也能通过此触点保持得电状态。这是实现“延时断开”功能的基础。
- 网络2：延时断开控制
-
- 这个网络是理解“延时”如何产生的关键。
- 定时器启动条件：定时器 T37的使能端串联了 I0.0的常闭触点和 Q0.0的常开触点。
- 计时逻辑分析：正如图片说明所强调的，T37开始计时的条件是 I0.0为 OFF 且 Q0.0为 ON。
-
- 当 I0.0为ON时，其常闭触点断开，T37无法得电。
- 当 I0.0由ON变为OFF的瞬间：
-
- I0.0的常闭触点恢复闭合。
- 此时，由于自锁作用，Q0.0仍为ON，其常开触点是闭合的。
- 因此，电流流过 I0.0的常闭触点和 Q0.0的常开触点，定时器 T37得电并开始计时（设定值PT=30，时基为100ms，故延时为3秒）。
- 输出断开逻辑：定时器 T37的常闭触点被串联在输出 Q0.0的自锁回路中。当3秒计时时间到，T37动作，其常闭触点断开，切断了 Q0.0的自锁通路，导致 Q0.0线圈失电，输出断开。同时，Q0.0的常开触点也断开，T37随之复位。
三、时序图解读
时序图直观地展示了上述过程：
- I0.0为高电平（ON）期间，Q0.0立即变为高电平（ON）。
- I0.0变为低电平（OFF）时，Q0.0并不立即跟随变化，而是维持了3秒的高电平。
- 3秒结束后，Q0.0才变为低电平（OFF）。
四、核心要点与应用
- 核心要点：实现本电路的关键在于利用输入信号的“非”状态（I0.0的常闭触点）和输出的自锁状态（Q0.0的常开触点）共同作为定时器的触发条件，并用定时器的触点去解除输出的自锁。
- 典型应用：
-
- 照明延时控制：如走廊、门厅的灯，按下开关（I0.0ON）灯亮，人离开后（I0.0OFF）灯延时一段时间自动熄灭。
- 电机冷却风扇控制：主电机（Q0.0象征风扇）停止运行（I0.0OFF）后，冷却风扇继续运行一段时间为主机散热，然后自动停止。
- 设备缓冲停止：为某些设备提供一段缓冲时间，以完成某个动作后再彻底停止。
总结：该电路展示的“瞬时接通/延时断开”电路是PLC编程中的基本时序电路之一，它巧妙地将输入、输出、定时器的触点与线圈进行组合，实现了对输出信号断开时刻的精确延迟控制。
