在软件开发、系统设计与项目管理领域，图表是沟通复杂思想的重要桥梁。作为程序员，无论是在撰写技术文档、编写博客，还是进行方案设计，一款得力的图表工具都能显著提升效率。Mermaid 正是这样一款优秀的软件。
🎯 Mermaid 是什么？
Mermaid 是一个基于 JavaScript 的图表绘制工具库，它的核心哲学是 “图表即代码” 。它通过解析类似 Markdown 的简洁文本语法，让你可以用写代码的方式，动态地生成和修改各种专业图表。
想象一下，你的流程图、时序图、类图不再是一个个难以更新的静态图片文件，而是和你的项目文档（如 README、Wiki）或源码注释生活在一起的、可版本控制的文本片段。当需求变更时，你只需修改几行描述文本，图表就会自动更新！

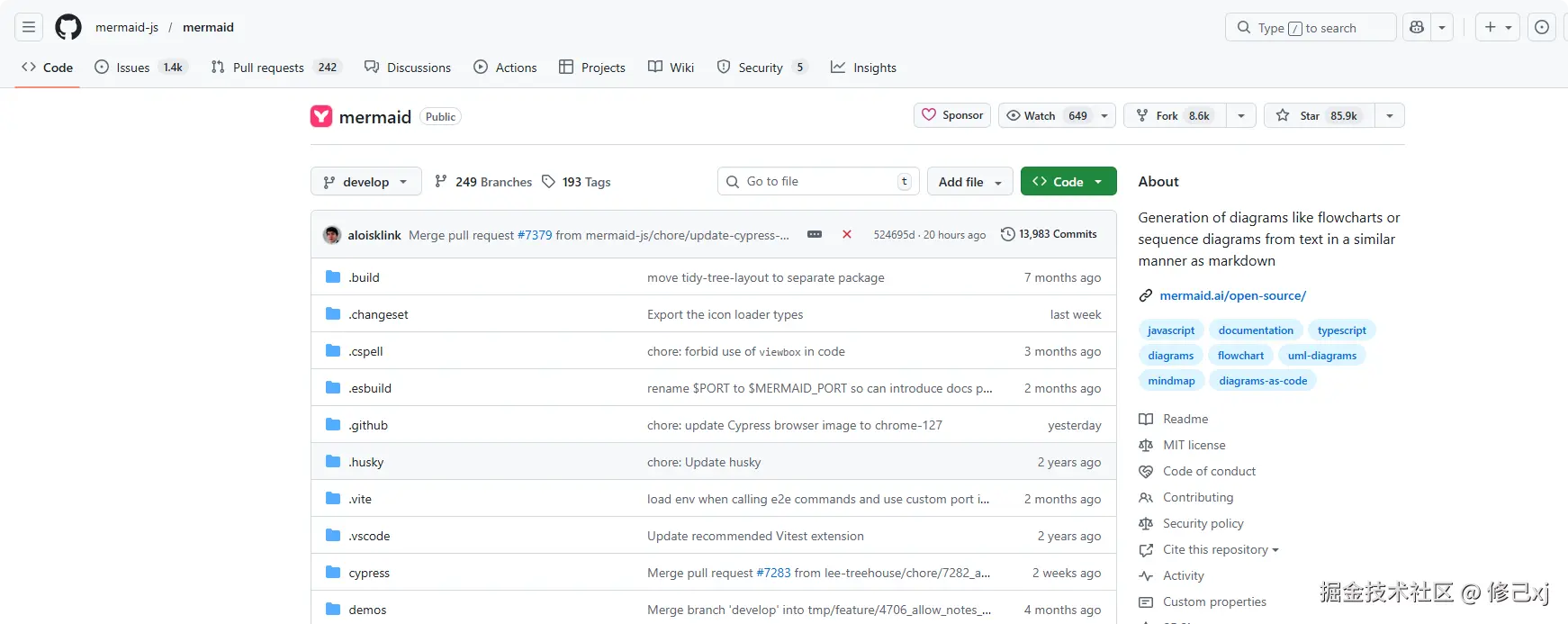

github地址：github.com/mermaid-js/…
官网地址：mermaid.js.org/
在线编辑地址：mermaid.ai/live/edit
编辑器github地址：github.com/mermaid-js/…
该项目目前在github上已有85.9k⭐star
🌟 Mermaid 的核心优势
✨ 告别“文档滞后”
Mermaid 诞生的初衷就是为了解决 Doc-Rot 难题。它让图表维护变得和写代码一样简单，确保你的设计与文档永远能跟上开发节奏。
🚀 无缝集成
Mermaid 可以轻松集成到你的工作流中：
- • 文档工具：已集成到 GitHub/GitLab Markdown、Typora 等众多工具中。
- • 编译器插件：IntelliJ IDEA、Visual Studio Code等主流编辑器中可以使用插件集成。
- • 博客/网站：可通过简单的脚本引入。
- • 开发流程：图表可以直接作为生产脚本的一部分，实现自动化。
👨💻 对开发者友好
使用纯文本定义图表，意味着你可以：
- • 轻松地进行复用和重构。
- • 享受代码高亮、补全等编辑器的便利。
- • 可以使用ai高效的完成代码编制。
🐳Docker 部署 Mermaid编辑器
编辑器github地址：github.com/mermaid-js/…
创建docker-compose.yml文件
services:
mermaid-live-editor:
image: ghcr.io/mermaid-js/mermaid-live-editor
container_name: mermaid-live-editor
ports:
- "6080:8080"
restart: unless-stopped
启动服务
docker-compose up -d
使用Docker部署比较简单，到此，我们就已经完成私有化部署了。
🛠️使用

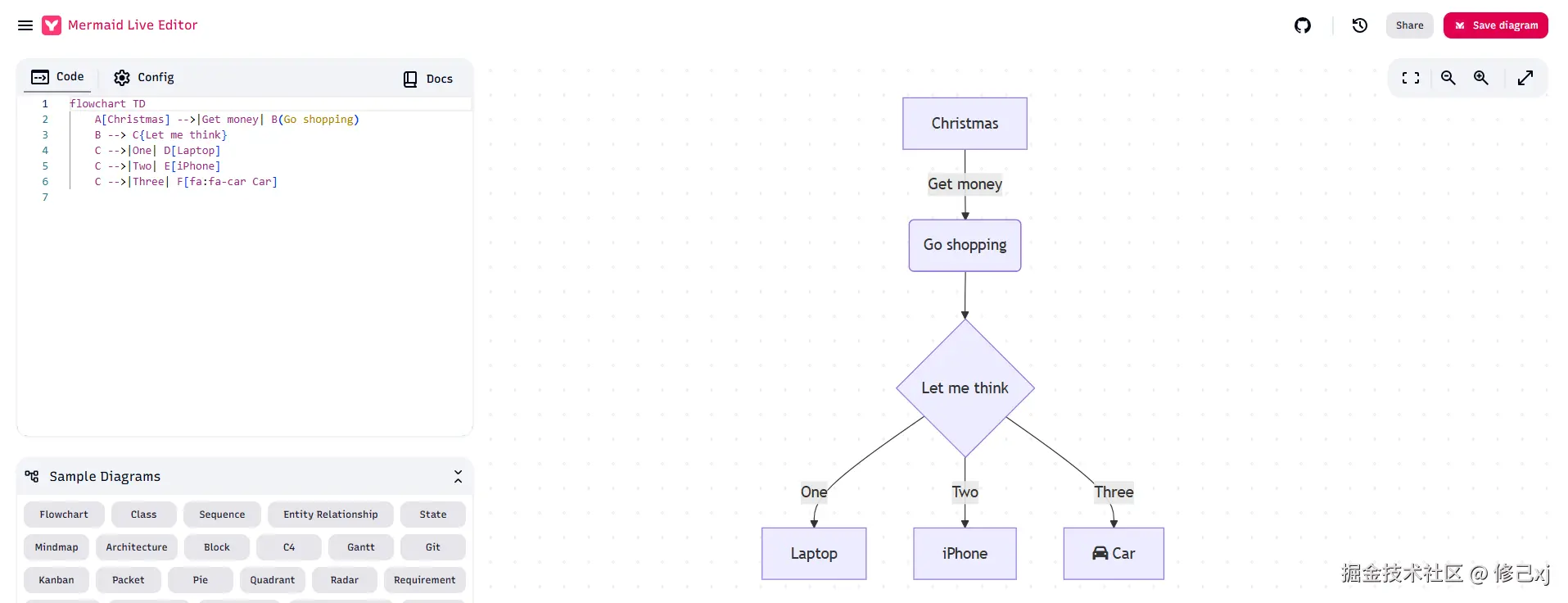

🌐在线编辑器中使用
我们打开官方提供的在线编辑器或者我们自己部私有化署的编辑器

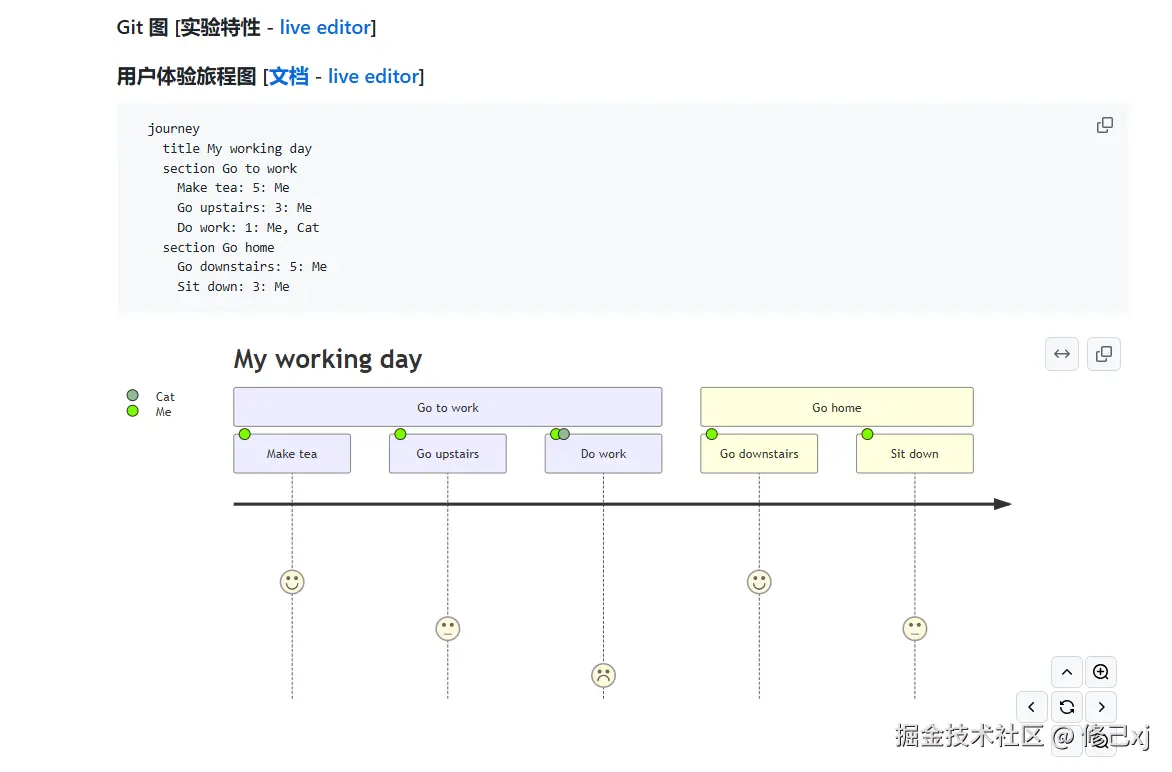

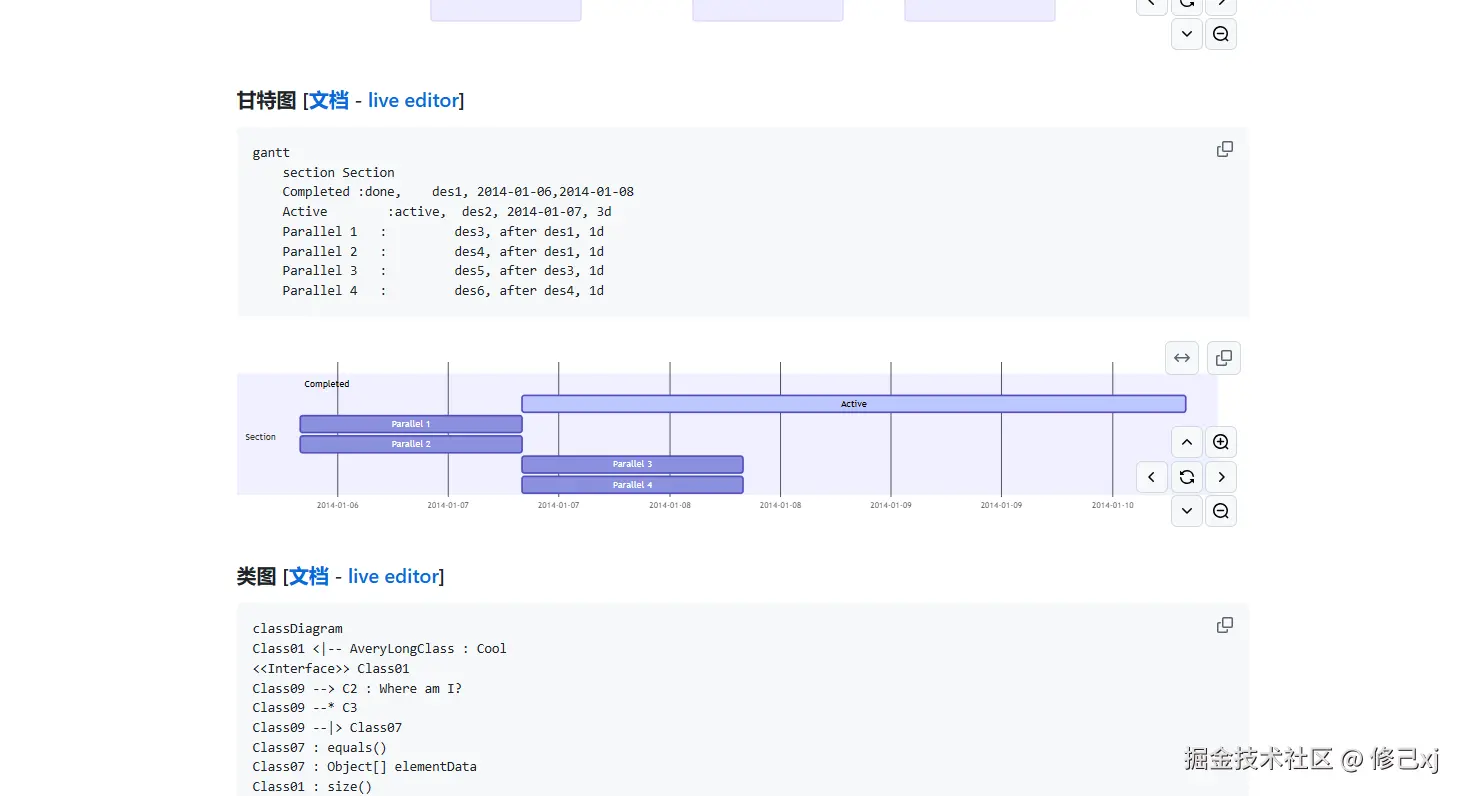

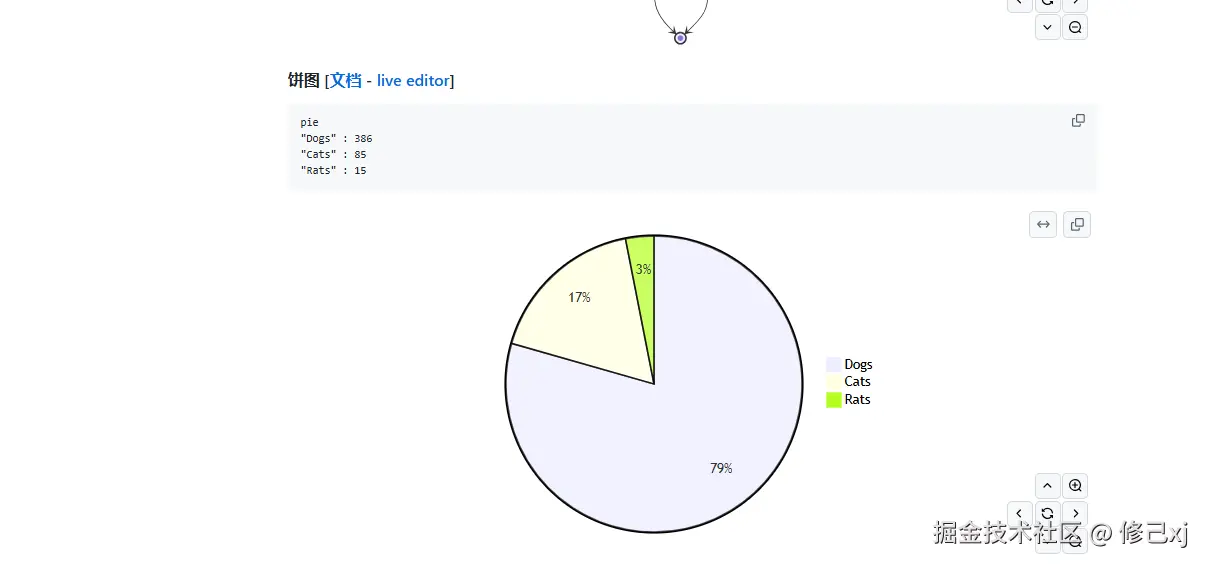

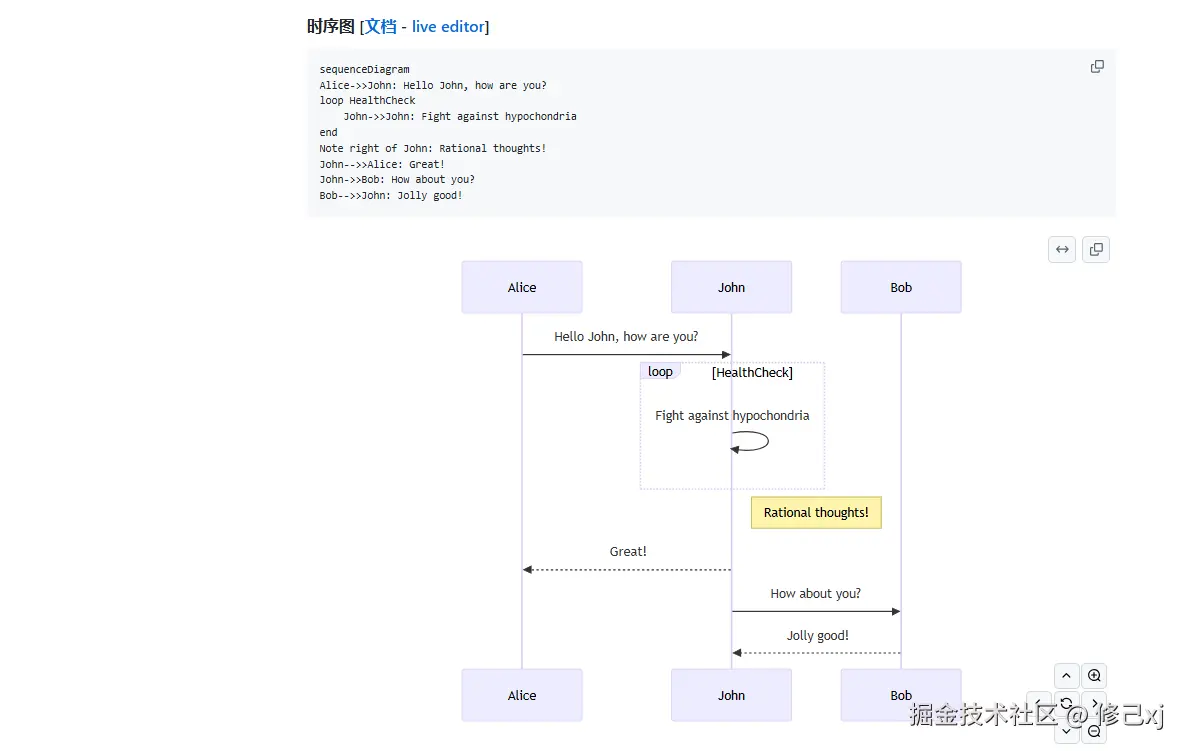

选择自己需要的图表类型开始编写，官方文档语法、示例提供的比较齐全，有不太清楚的可以查阅文档。以下是部分示例截图：

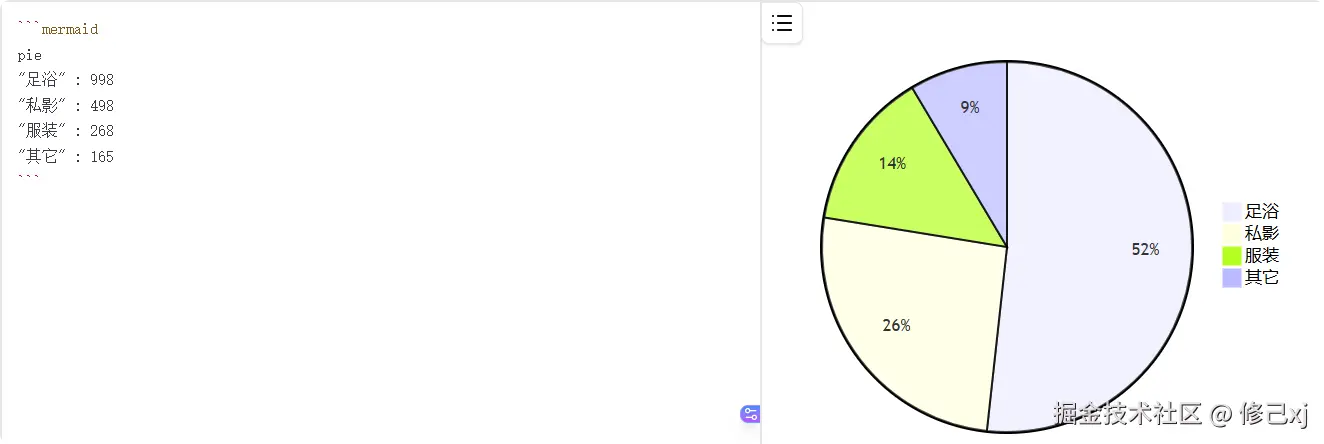

📄MarkDown中使用
在markdown中使用的适合将代码类型设置为mermaid即可
🧩编译器插件
IntelliJ IDEA、Visual Studio Code等主流编辑器：众多扩展提供实时预览和智能提示。
📝结语
在 GitHub 的星海之中，能够收获超过 85.9k⭐ star 的项目凤毛麟角。这一数字承载着全球开发者最真实的认可与最迫切的需求。
如果你已厌倦在 Visio、Draw.io 和各种文档之间反复切换，如果你期待让技术图表像代码一样易于创建、维护与协作——那么，是时候拥抱 Mermaid 了！
