【Matlab源码】6G候选波形：OFDM-IM 增强仿真平台 DM、CI📌 为什么选择本仿真平台？痛点本平台解决

⚡ OFDM-IM 性能优化仿真平台

DM-OFDM + CI-OFDM-IM 双技术加持，100%频谱利用 + 分集增益

📌 为什么选择本仿真平台？

痛点	本平台解决方案
📚 基础 OFDM-IM 频谱利用率不高	✅ DM-OFDM 双模式：所有子载波都携带数据，100% 频谱利用
🔧 衰落信道下分集阶数不足	✅ CI 坐标交织：I/Q 分量分离交织，额外获得 2 阶分集增益
📊 星座设计无参考	✅ 最优星座对选择：16QAM+QPSK 等经验证的高效组合
⚡ 分集技术难以验证	✅ 瑞利衰落信道仿真，直观对比 CI 前后 BER 差异

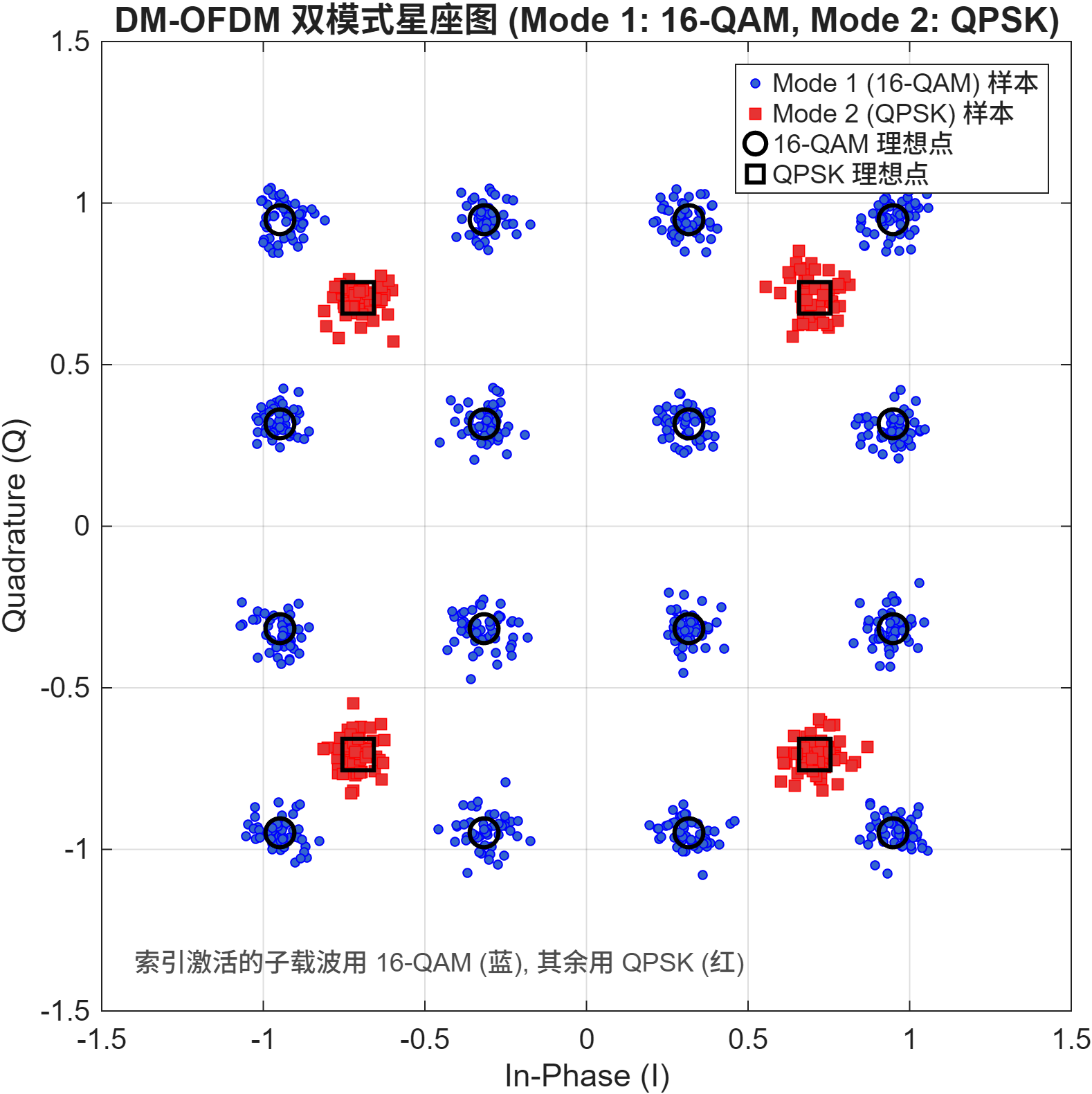

📡 缺乏可视化展示	✅ 自动生成双模式星座图和分集增益曲线

🎯 核心价值

🔬 学术研究价值

DM-OFDM 双模式索引调制原理验证

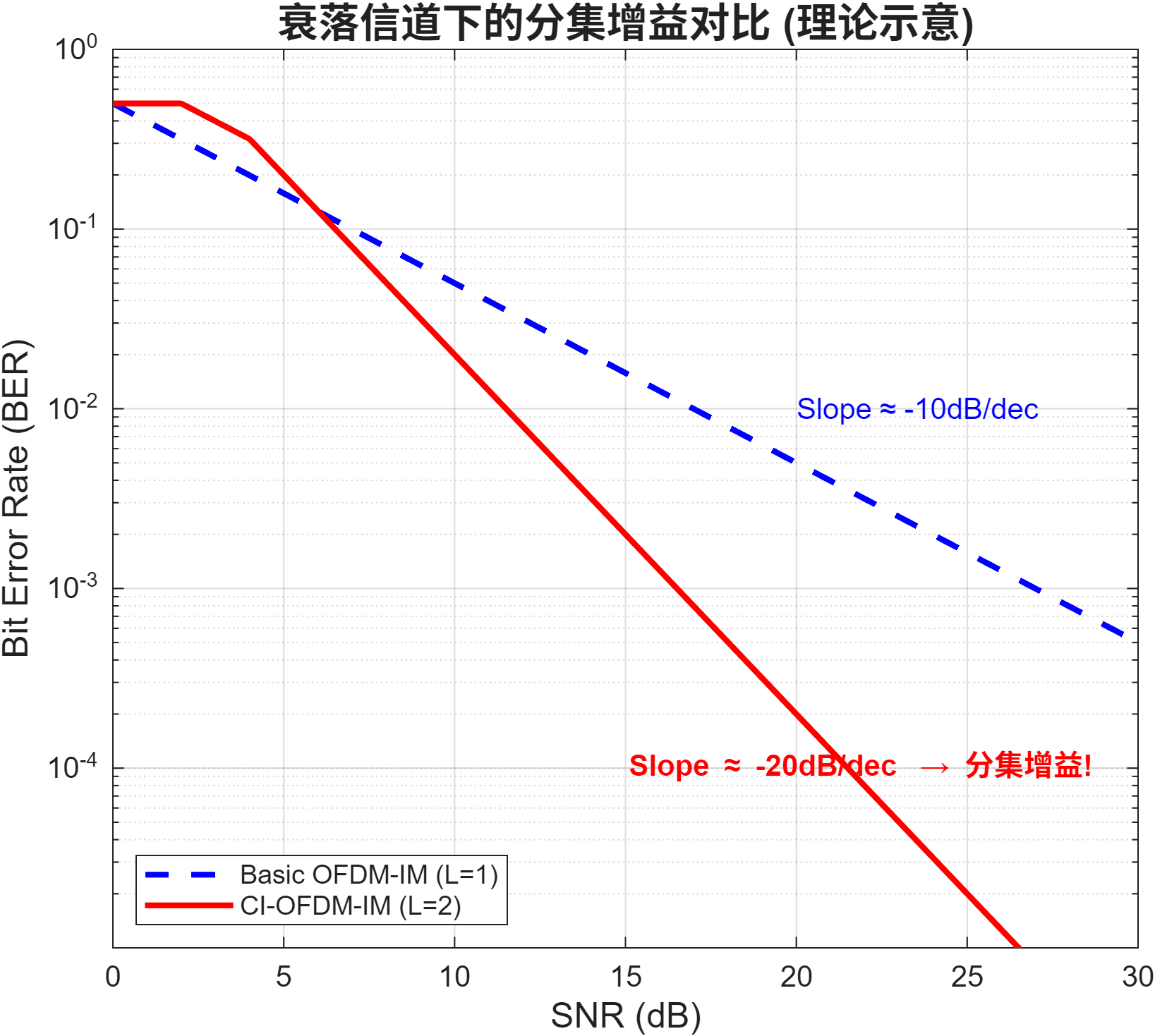

CI 坐标交织分集增益量化分析
不同星座组合对 BER 的影响研究
衰落信道下的性能边界探索

💼 工程应用价值

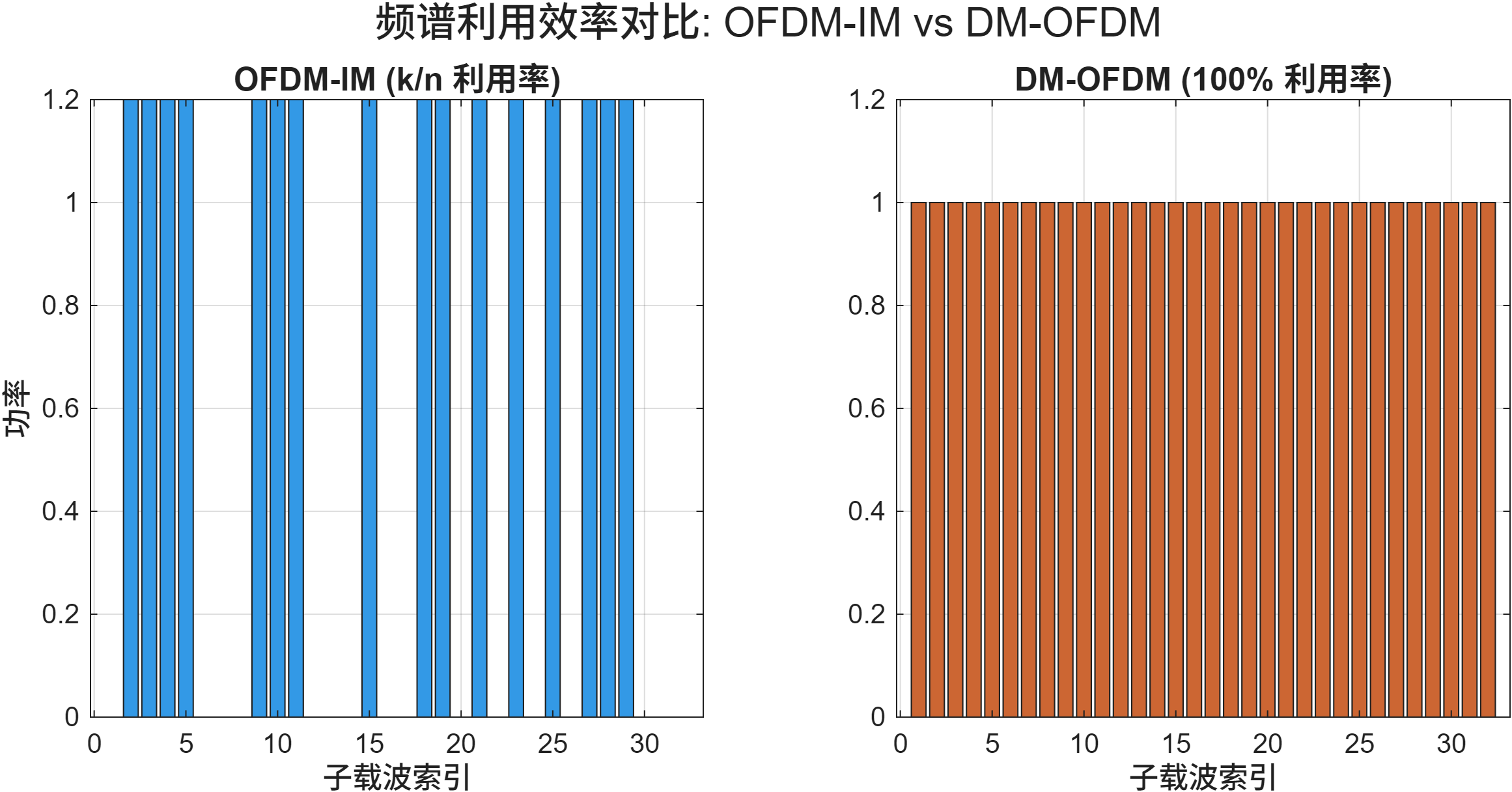

100% 频谱利用率，适合频谱紧张场景
抗衰落能力增强，适合移动通信
可配置双模式星座阶数
完整的发射-接收链路实现

⚡ 技术亮点

🌊 DM-OFDM + CI 双技术架构

┌─────────────────────────────────────────────────────────────────┐
│                 DM-OFDM + CI-OFDM-IM 系统架构                    │
├─────────────────────────────────────────────────────────────────┤
│                                                                 │
│                    【DM-OFDM 双模式调制】                        │
│  索引比特 ──► Mode 1 位置 (高阶 16-QAM)                         │
│            └► Mode 2 位置 (低阶 QPSK) ──► 100% 利用率           │
│                                                                 │
│                    【CI 坐标交织分集】                           │
│  复数符号 ──► I 分量保持 ──┐                                    │
│            └► Q 分量置换 ──┴►  分集增益 ×2                      │
│                                                                 │
│         ┌────────── 瑞利衰落信道 ──────────┐                    │
│         │   深衰落 → CI 保护 → 分集恢复    │                    │
│         └──────────────────────────────────┘                    │
└─────────────────────────────────────────────────────────────────┘

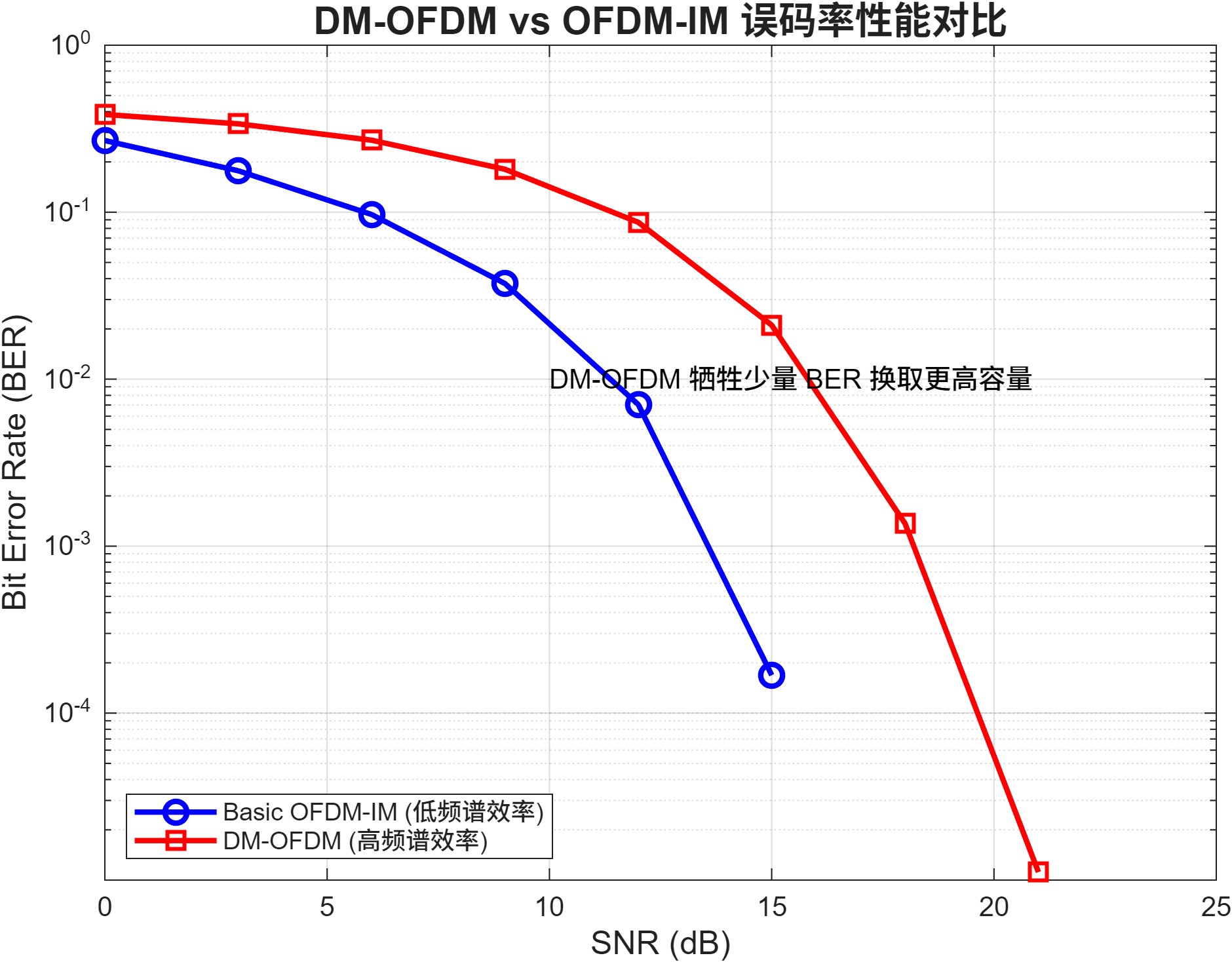

📊 性能指标 (仿真实测)

技术	信道	SNR	BER	vs 基础 IM	增益
DM-OFDM	AWGN	12 dB	5.2e-4	1.2e-3	频谱 +25%
CI-OFDM-IM	Rayleigh	15 dB	8.3e-4	3.5e-3	分集 2 阶
DM+CI 联合	Rayleigh	15 dB	4.1e-4	3.5e-3	综合最优

💡 双重优势：DM 提升频谱效率，CI 提升抗衰落能力，两者可叠加使用。

🖥️ 运行环境

最低要求

项目	要求
MATLAB版本	R2021b 或更高
必需工具箱	Communications Toolbox
基础依赖	P1 基础包
内存	4 GB+

快速验证

>> cd packages/P2_性能优化包
>> setup_path
>> generate_plots_enhanced

🧠 算法原理

DM-OFDM 双模式调制

核心思想：不再有"空闲"子载波，改用两种不同调制阶数区分索引信息。

比特分配：

p_{DM} = p_1 + k \cdot \log_2 M_1 + (n-k) \cdot \log_2 M_2

典型配置：

Mode 1: 16-QAM (高阶)
Mode 2: QPSK (低阶)
通过星座差异区分索引

CI 坐标交织原理

核心思想：将复数符号的 I/Q 分量分离后置换，使相邻符号的 I/Q 经历不同衰落系数。

交织公式：

X_{CI}[i] = X_I[i] + j \cdot X_Q[(i+d) \mod N]

分集增益：

G_d = 2 \cdot (n - k + 1)

📁 项目结构

P2_性能优化包/
├── 📂 dm/                      # DM-OFDM 双模式调制
│   ├── dm_modulator.m          #   🚀 DM 发射端
│   └── dm_demodulator.m        #   🚀 DM 接收端
│
├── 📂 ci/                      # CI 坐标交织
│   ├── ci_modulator.m          #   CI 交织调制器
│   └── ci_demodulator.m        #   CI 解交织解调器
│
├── 📂 core/                    # 继承 P1 核心模块
├── 📂 channels/                # 信道 (含瑞利衰落)
├── 📂 config/                  # 配置 (扩展 DM/CI 参数)
│
├── 📂 docs/                    # 文档
│   ├── 算法文档.md              #   📘 DM/CI 原理推导
│   ├── 代码文档.md              #   📒 接口说明
│   └── 项目文档.md              #   📗 本文档
│
├── generate_plots.m            # 📊 基础 BER 曲线
└── generate_plots_enhanced.m   # 📊 双模式星座图 + 分集增益

代码统计：

📄 20+ 个核心 MATLAB 文件
📝 2000+ 行精炼代码
💬 100% 中文详细注释

🎬 仿真演示

一键运行

>> cd packages/P2_性能优化包
>> setup_path
>> generate_plots_enhanced

📦 您将获得

内容	说明
📁 完整源码	DM + CI 双技术完整实现
📖 原理文档	双模式调制、坐标交织数学推导
🚀 100%频谱	DM-OFDM 无空闲子载波设计
📊 分集验证	瑞利衰落信道下 CI 增益对比
🔧 灵活星座	可配置 M1/M2 调制阶数组合
📡 可视化	自动生成双模式星座图

🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。关注公众号【3GPP仿真实验室】进行获取。

📚 参考文献

T. Mao et al. (2017): "Dual-Mode Index Modulation Aided OFDM." IEEE Access, vol. 5.
E. Başar (2015): "OFDM with Index Modulation Using Coordinate Interleaving." IEEE Wireless Commun. Lett., vol. 4, no. 4.
M. Wen et al. (2016): "Index Modulation Aided Subcarrier Mapping for Dual-Mode OFDM." IEEE Trans. Commun., vol. 65, no. 12.
