Cisco SD-WAN 网络环境搭建

用户87176117720
0 阅读5分钟

SD-WAN适合现代企业，尤其是需要支持分布式工作、云计算和混合IT环境的企业。Cisco SD-WAN搭建部署颇为繁琐复杂，后续根据需要更新SD-WAN的原理分析，工作机制。

Cisco SD-WAN分为4组件：vManage、vBond、vSmart、vEdge。

管理平面---vManage：提供了一个高度可视化的仪表板，可简化网络操作。它在整个 SD-WAN 结构中提供集中配置、管理、操作和监控。
编排平面---vBond：协调器，主要负责协调管理平面，控制平面，数据平面之间的控制连接；主要负责授权连接。
控制平面---vSmart：负责路由，控制，提供路由策略、QOS策略、流量工程等；vSmart与所有vEdge之间有OMP协议（上层管理协议），提供中心策略、负责实施策略。
数据平面---vEdge：负责数据转发，产生路由，支持OSPF、BGP、VRRP。

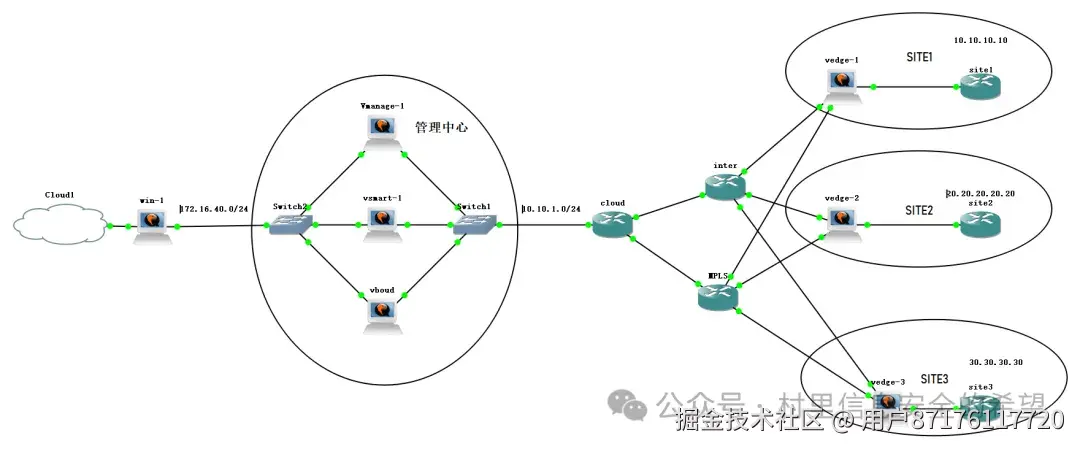

通过GNS3搭建拓扑


基础配置，管理中心和vedge 网络可达，其中site内有台路由器，设置IP是10.10.10.10、20.20.20.20 、30.30.30.30。

大概分成4步：

第一步在管理中心配置Vmanage、vBond、vSmart的组织名和网络，使3者网络互通。

第二步给Vmanage、vBond、vSmart生成证书，加载证书。

第三步上传WAN-list 文件 serialFile.viptela，注册vedge，配置vedge模板。

第四步下发配置模板到vedge,完成配置，测试联通性。

开始开始

第四步配置模板，使site之间可以互相访问。开始：

第一步在管理中心配置Vmanage、vBond、vSmart的组织名和网络，使3者网络互通。

其中管理的中心的IP配置：

vpn 512 管理接入的VPN：172.16.40.0/24；

vpn 0 业务承载：10.10.1.0/24；

organization-name :ether-net；

vbond:10.10.1.3；

vmanage配置如下：

system
 host-name             vmanage-1
 system-ip             172.16.40.1
 site-id               1001
 admin-tech-on-failure
 sp-organization-name  ether-net
 organization-name     ether-net
 vbond 10.10.1.3

vpn 0
 interface eth1
  ip address 10.10.1.1/24
  tunnel-interface
   allow-service all
   allow-service dhcp
   allow-service dns
   allow-service icmp
   allow-service sshd
   allow-service netconf
   no allow-service ntp
   no allow-service stun
   allow-service https
  !
  no shutdown
 !
 ip route 0.0.0.0/0 10.10.1.254
!
vpn 512
 interface eth0
  ip address 172.16.40.1/24
  no shutdown
 !
 ip route 0.0.0.0/0 172.16.40.254
!

vsmart配置如下：

system
 host-name             vsmart-1
 system-ip             172.16.40.2
 site-id               1002
 admin-tech-on-failure
 organization-name     ether-net

 vbond 10.10.1.3

vpn 0
 interface eth1
  ip address 10.10.1.2/24
  tunnel-interface
   allow-service all
   allow-service dhcp
   allow-service dns
   allow-service icmp
   allow-service sshd
   allow-service netconf
   no allow-service ntp
   no allow-service stun
  !
  no shutdown
 !
 ip route 0.0.0.0/0 10.10.1.254
!
vpn 512
 interface eth0
  ip address 172.16.40.2/24
  no shutdown

vbond配置如下：

system
 host-name               vbond-1
 system-ip               172.16.40.3
 site-id                 1003
 no route-consistency-check
 sp-organization-name    ether-net
 organization-name       ether-net
 clock timezone Asia/Shanghai
 vbond 10.10.1.3 local

vpn 0
 interface ge0/0
  ip address 10.10.1.3/24
  ipv6 dhcp-client
  tunnel-interface
   encapsulation ipsec
   allow-service all
   no allow-service bgp
   allow-service dhcp
   allow-service dns
   allow-service icmp
   allow-service sshd
   allow-service netconf
   no allow-service ntp
   no allow-service ospf
   no allow-service stun
     !
  no shutdown
 !
 ip route 0.0.0.0/0 10.10.1.254
!
vpn 512
 interface eth0
  ip address 172.16.40.3/24
  ipv6 dhcp-client
  no shutdown

第二步给Vmanage、vBond、vSmart生成证书，加载证书

登录vmanage 命令行界面，执行命令vshell,生成根证书：

openssl  genrsa -out ROOTCA.key 2048
openssl req -x509 -new -nodes -key ROOTCA.key -sha256 -days 2000 \
-subj "/C=AU/ST=NSW/L=NSW/O=ether-net/CN=vmanage.lab" \
-out ROOTCA.pem

ROOTCA.key 是私钥文件

ROOTCA.pem是根证书

含义:

req: 调用 OpenSSL 的证书请求工具。
-x509: 表示生成的是一个自签名证书（X.509 格式）。
-new: 创建一个新的证书签名请求（CSR）。
-nodes: 表示私钥不会被加密（不需要输入密码保护私钥）。
-key ROOTCA.key: 使用第一步生成的私钥 ROOTCA.key。
-sha256: 使用 SHA-256 哈希算法生成证书签名。
-days 2000: 证书的有效期为 2000 天。
-subj "/C=AU/ST=NSW/L=NSW/O=ether-net/CN=vmanage.lab": 定义证书的主题字段（Subject），包括以下信息：
C: 国家代码，例如 AU 代表澳大利亚。
ST: 州或省，例如 NSW 代表新南威尔士州。
L: 城市或地区，例如 NSW。
O: 组织名称，例如 ether-net。
CN: 通用名称（Common Name），例如 vmanage.lab（一般是域名或系统标识符）。
-out ROOTCA.pem: 将生成的自签名证书保存为 ROOTCA.pem 文件。

登录vmanage web界面，访问https://ip:8443/index.html#/app/administration/settings；

设置vbond的ip,Organization Name 的名称，名称要与上传wan-list "serialFile.viptela"内一致

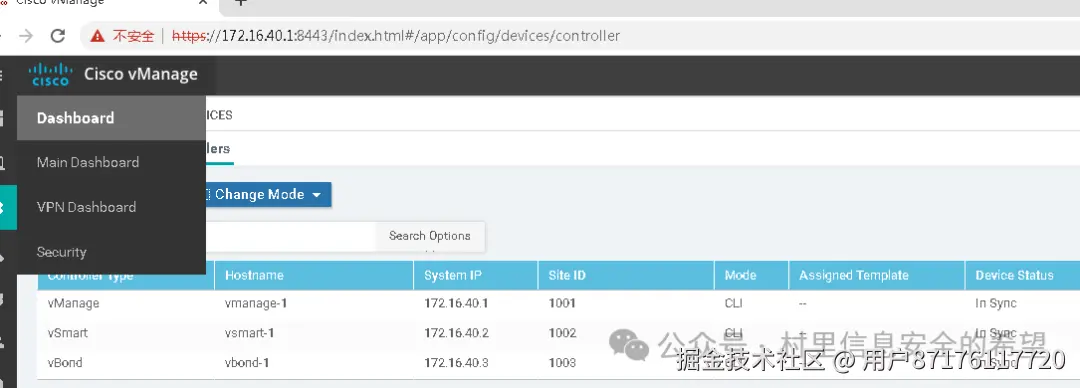

访问https://ip:8443/index.html#/app/config/devices/controller，增加控制器Vmanage、vBond、vSmart。

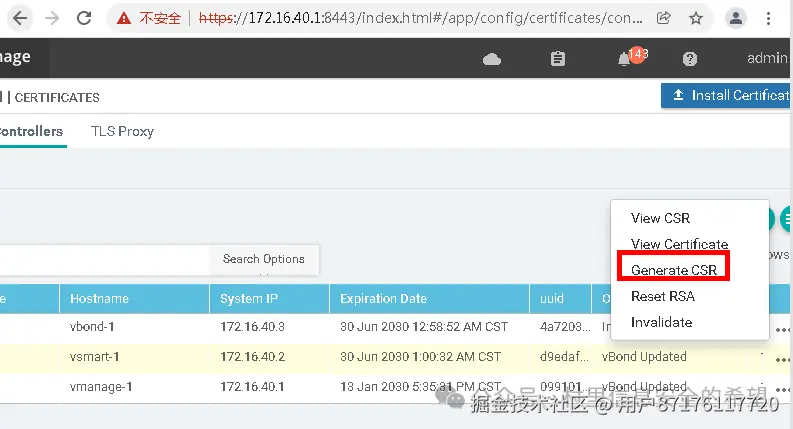

https://ip:8443/index.html#/app/config/certificates/controller，生成CSR

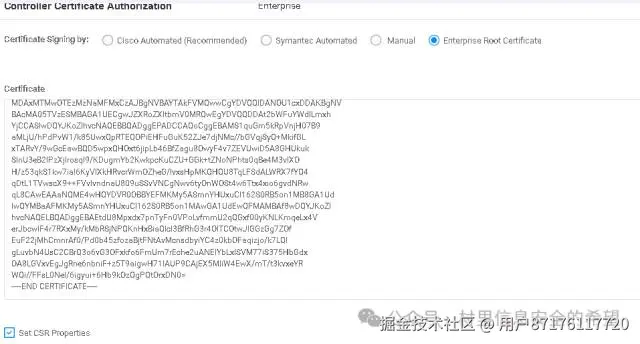

图片重新到vmanage 命令行界面,执行命令vshell 对于图片生成CSR的内容保存在Vmanage ,命名为vmanage_CSR ，后根据“vmanage_CSR ”生成crt

openssl x509 -req -in vmanage_csr  \-CA ROOTCA.pem -CAkey ROOTCA.key -CAcreateserial \-out vmanage.crt -days 2000 -sha256

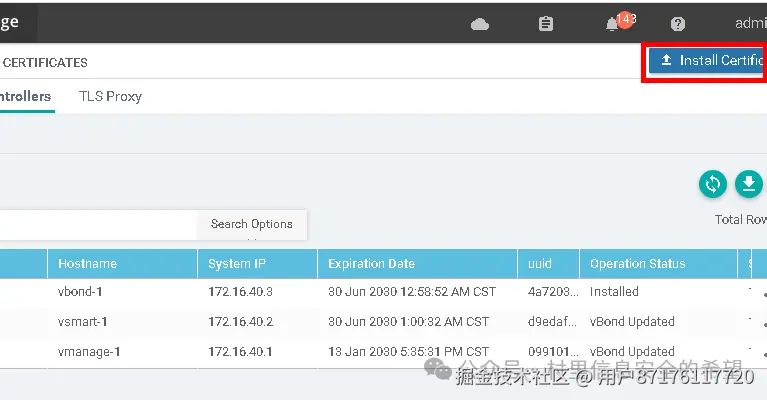

重新到vmanage 的web界面https://ip:8443/index.html#/app/config/certificates/controller，给vmanage安装crt。

图片vbond和vsmart重复上述步骤。

第三步上传WAN-list 文件 serialFile.viptela，配置模板。

 vmanage到 17.X.X 及以后的版本需要 SmartAccount 账号到思科官网生成 vEdge 的认证文件导入,vManage 才能添加 vEdge，我从github.com 下载的，用别人的，只需要 organization-name 名称一致就可以使用。

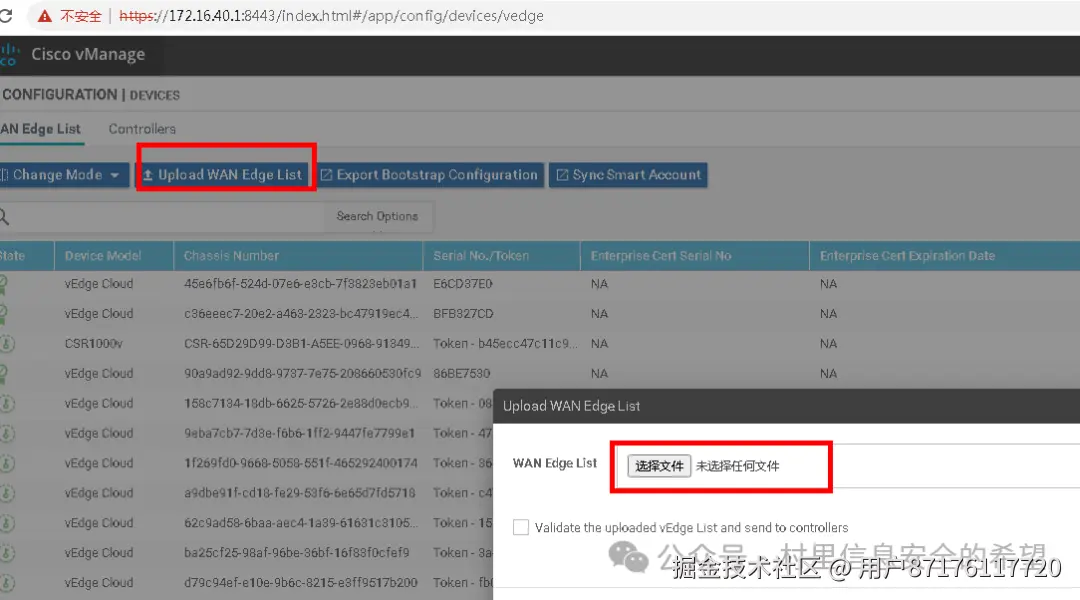

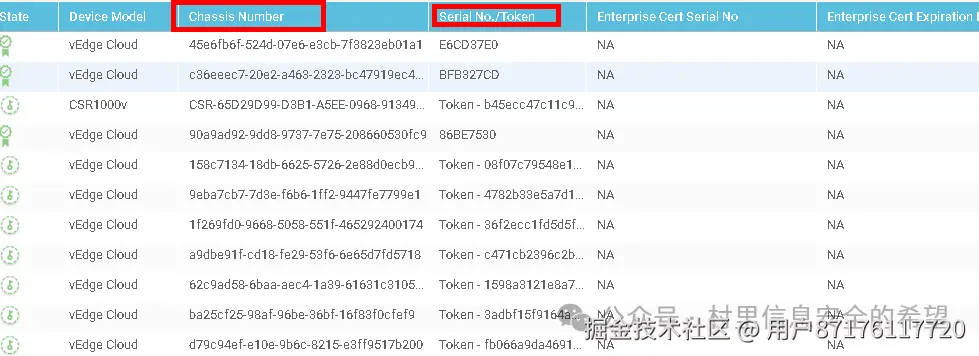

https://ip:8443/index.html#/app/config/devices/vedge上传文件

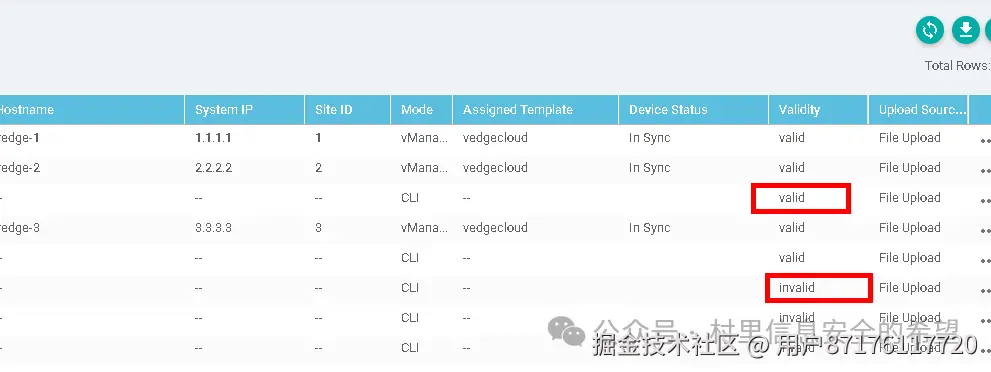

激活vedge


vedge 配置vpn0 能够访问管理中心的vpn0

vedge 进入vedge 命令行界面，进入vshell界面，复制vmanage 的rootca.pem，退出vshell

执行命令：

request root-cert-chain install /home/admin/rootca.pem
request vedge-cloud activate chassis-number 158c7134-18db-6625-5726-2e88d0ecb90e token 08f07c79548e1f8a5876e28edaca1d0d


查看是否vedge 成功上线。

配置模板，使site之间可以互相访问。

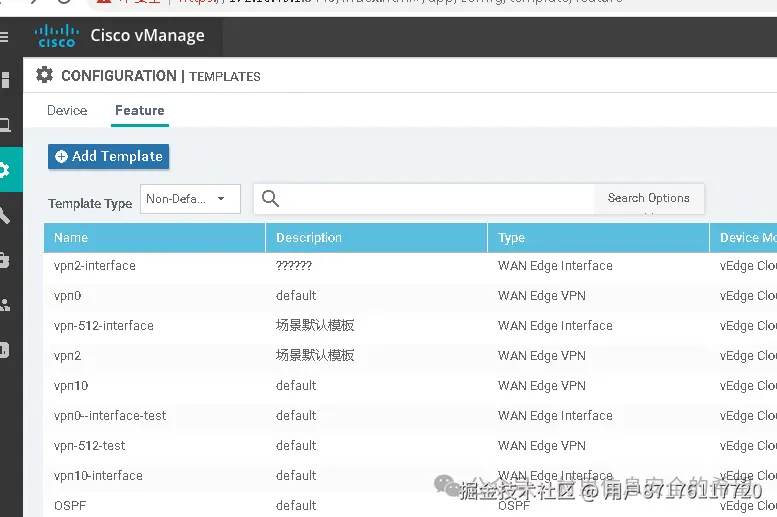

访问https://ip:8443/index.html#/app/config/template/feature

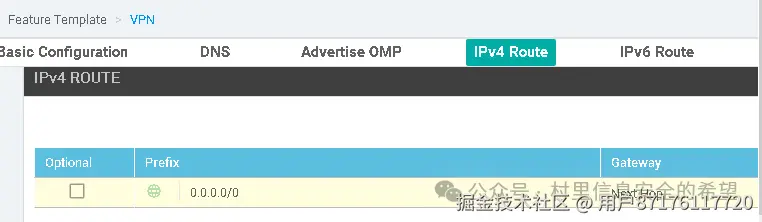

vpn0的配置，增加下一跳路由的配置

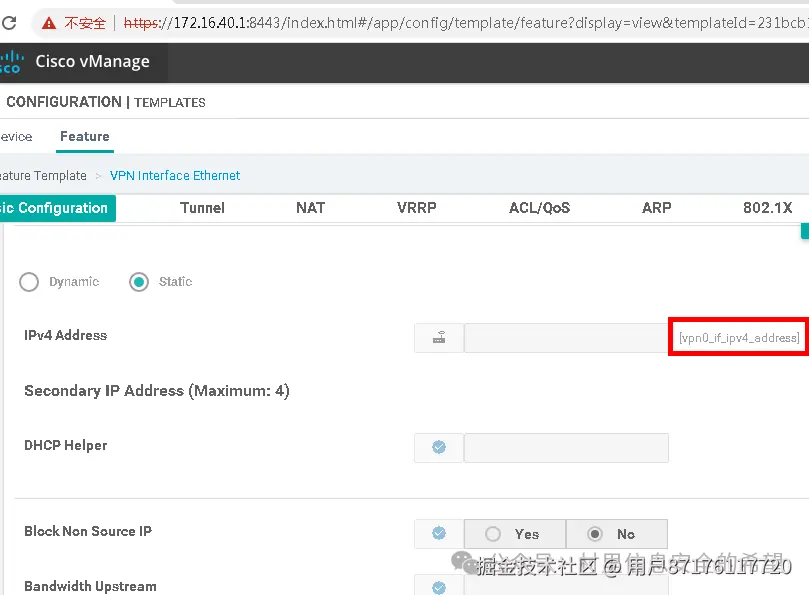

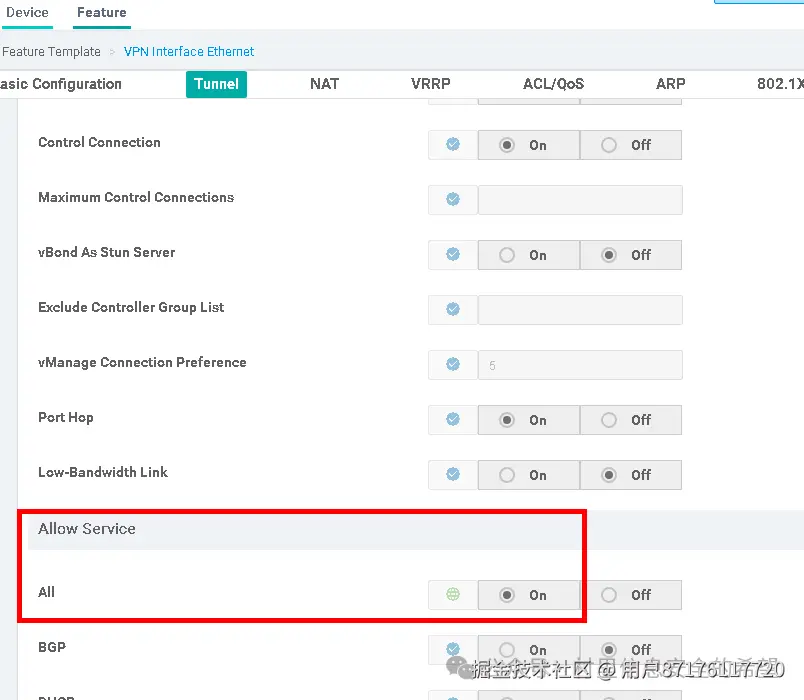

配置vpn0的接口配置ge0/0，手动配置IP.配置tunnel,允许所有service

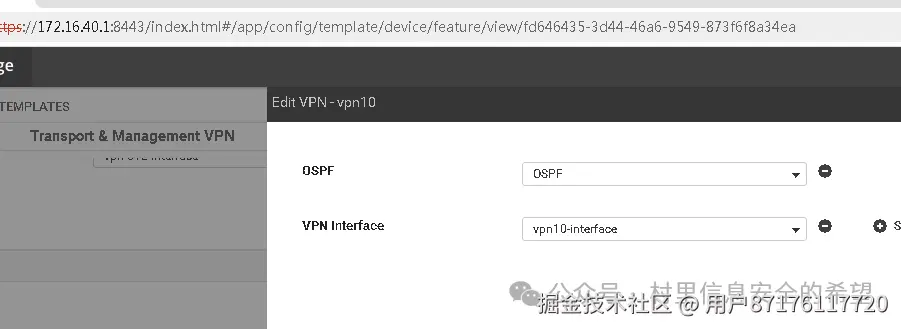

图片配置site1 VPN 10，参考vpn0，不需要配置tunnel

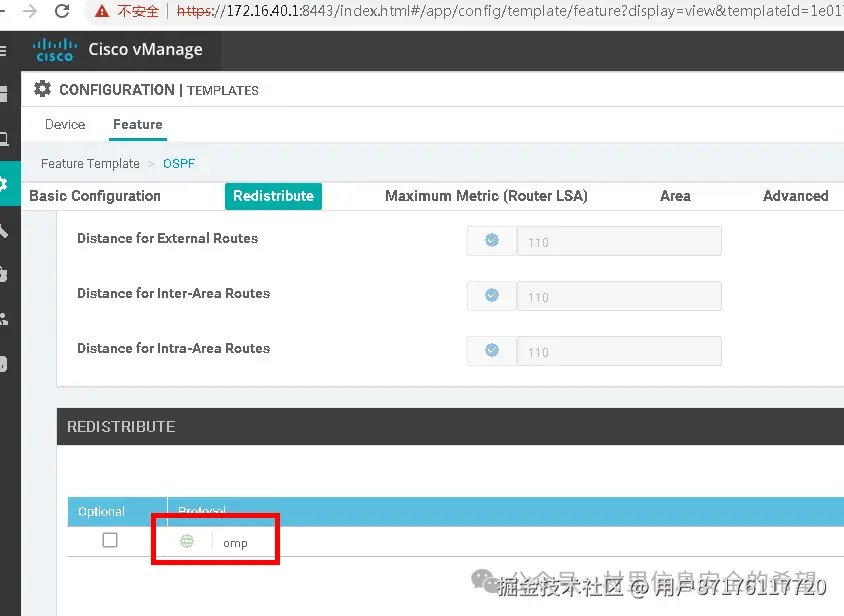

配置OSPF，通告接口到area 0、重温发OMP

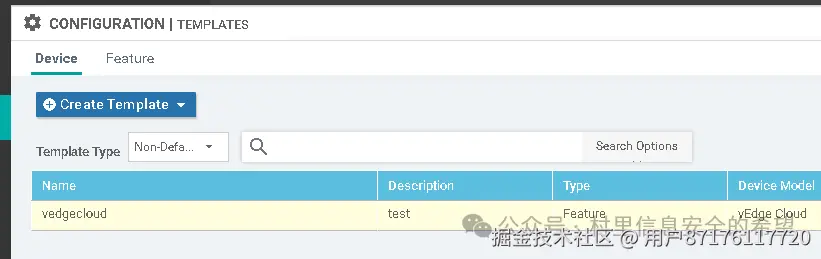

将上述的配置都配置到device 模板

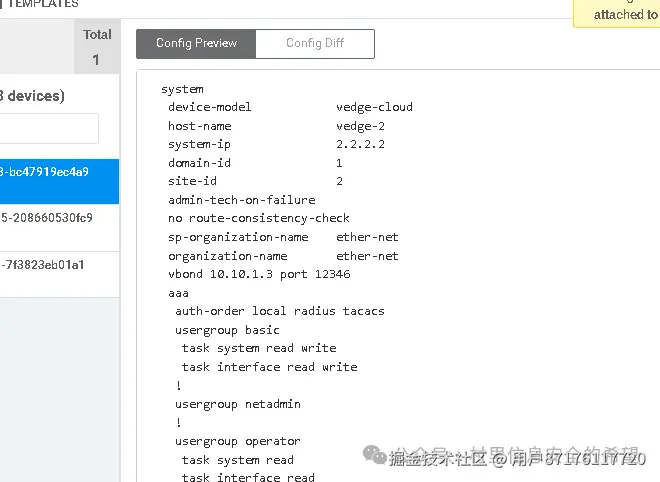

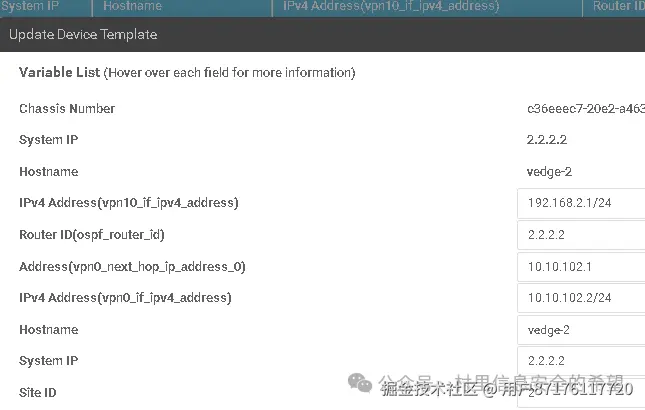

下发模板配置给vedge

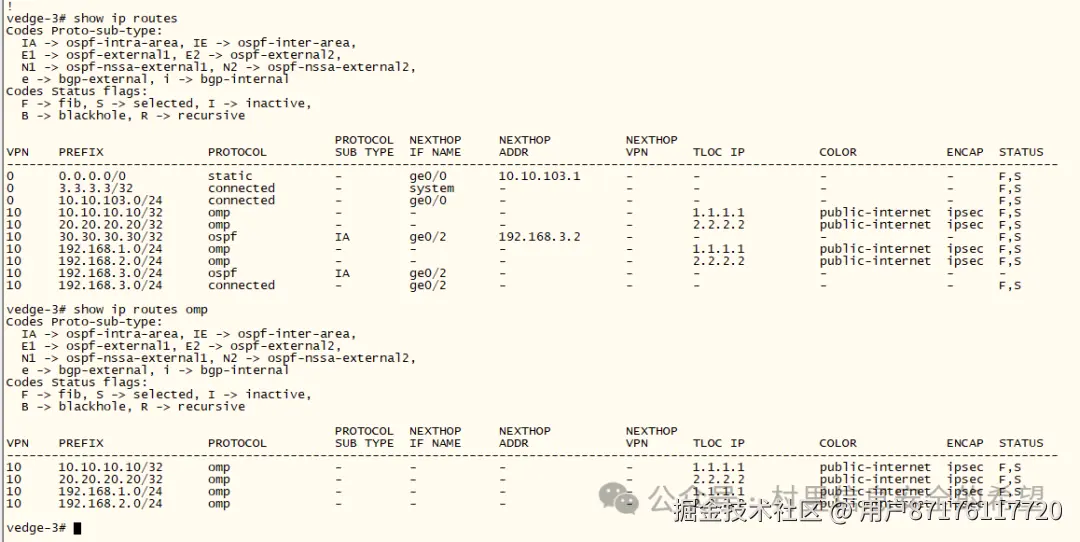

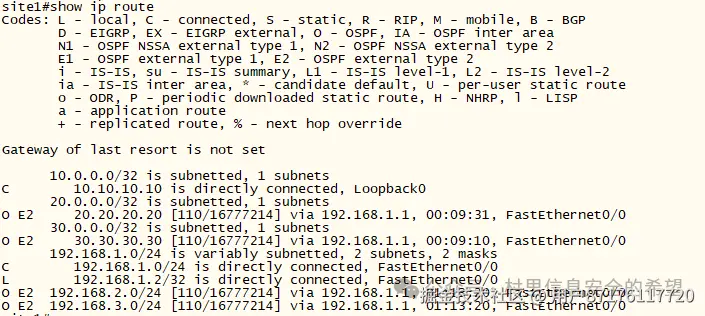

第四步配置下发完成，在vedge查看配置下发是否成生效，site1~site3 之间是否可以正常通信
