咱们废话不多说，直接上原理图：

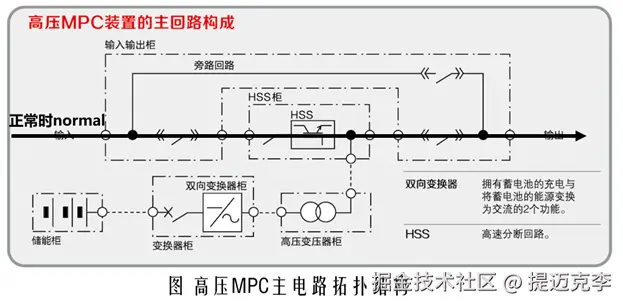

这个是该系统的基本原理图，我们可以看到是由HSS(快速切换开关)、双向变流器及储能元件构成。
在正常情况下由市电直接经过HSS给后端负载供电。

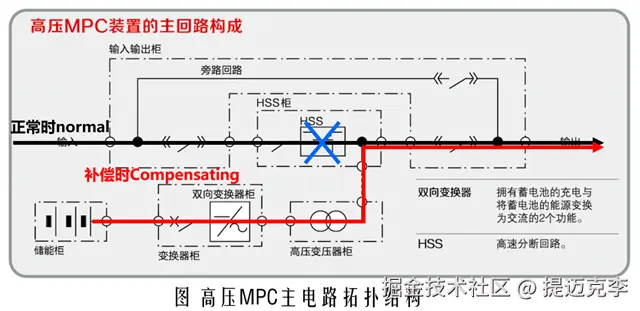

当检测到市电非正常情况下会切断HSS，改由储能柜和双向变换器给后端负载供电。
当市电正常后，再切换回市电供电。
以上就是这个设备的基本原理，对于对电力电子器件熟知的朋友们可以很轻松的从这个原理中就理解为什么这个设备的效率、切换时间、寿命长、维护低、23年无故障的原因。
提示一下：HSS是由IGBT构成的。
有兴趣的可以再看下次的内容介绍。
