从零开始基于Three.js设计3D地图控件系统：小白也能看懂

三维搬砖者
169 阅读15分钟

先聊聊三个问题

  1. 咱们要做啥？ - 设计一个基于Three.js的3D地图控件系统，包括立方体视图、比例尺、位置信息栏这些常用的控件
  2. 这玩意儿是啥？ - 3D地图控件系统就是3D地图里那些用来和用户交互、展示信息的组件，比如你点一下就能切换视角的立方体，显示地图比例的比例尺啥的

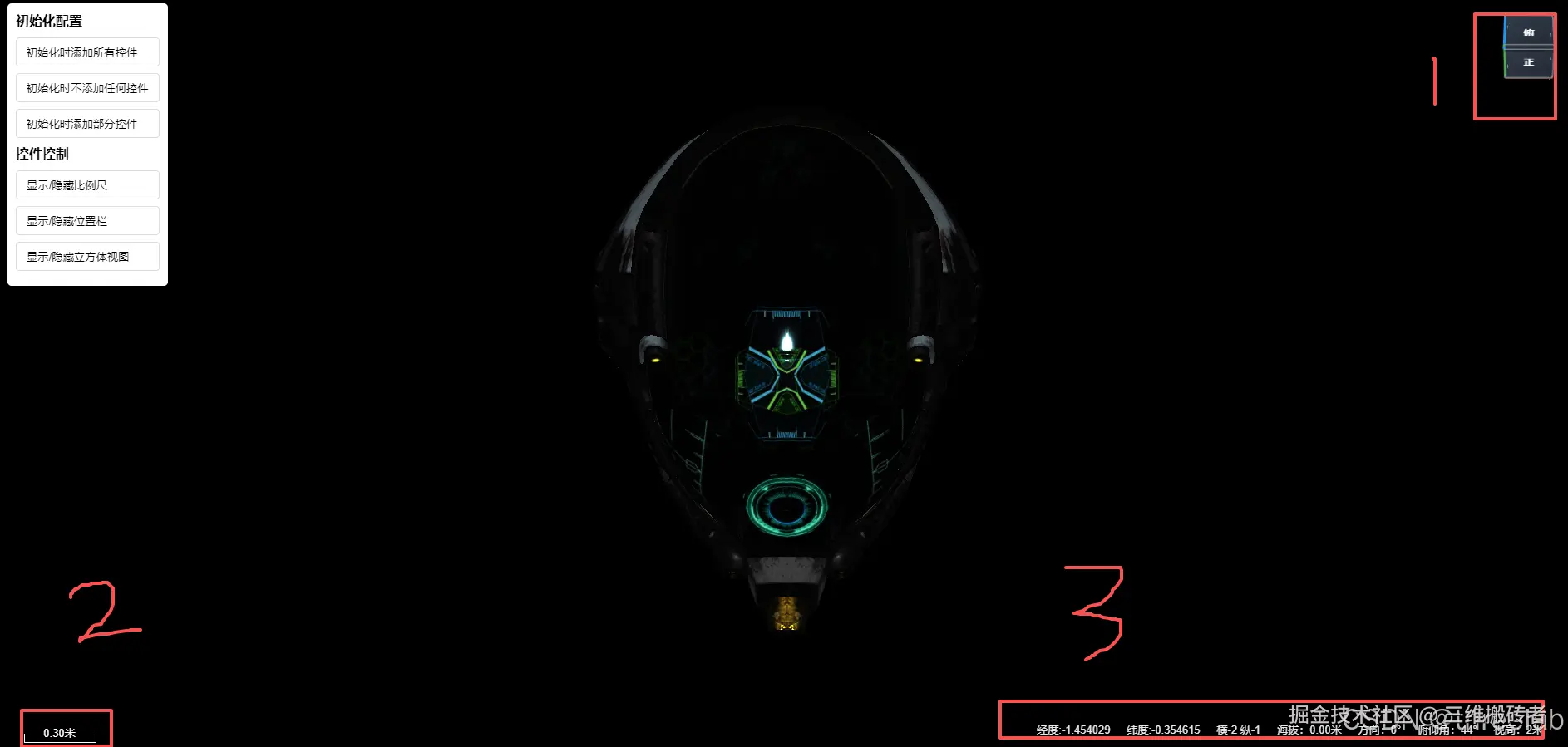

  3. 咋做呢？ - 我们从最基础的架构开始，一步步实现面板管理、事件监听这些功能，最后做出能用的控件 在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

写在前面

我发现很多做3D地图的朋友，往往把精力都放在了地图渲染本身，却忽略了控件系统的设计。其实啊，控件系统才是最影响用户体验的部分之一。一个好用的控件能让用户操作起来特别顺手，也能展示更多有用的信息。

今天我就想把自己开发3D地图控件系统的经验分享给大家，从最基础的架构到一些高级功能，尽量讲得明白点，希望能给正在做类似项目的朋友一点参考。

控件系统设计思路

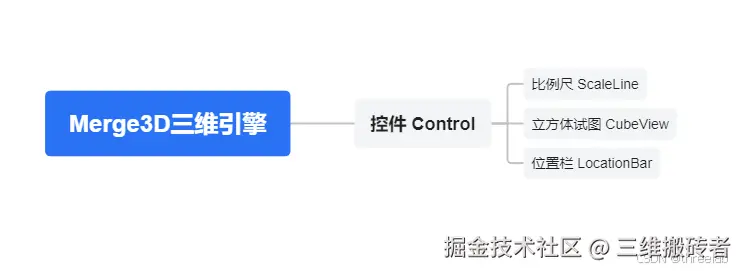

1. 控件体系的设计

设计控件系统的时候，我用了面向对象的思路，建了一个清晰的继承结构：

  • BaseControl：所有控件的基类，负责处理面板管理、事件监听、位置设置这些基础功能
  • CubeView：3D立方体视图控件，点一下就能切换不同视角，特别方便
  • ScaleLine：比例尺控件，实时显示当前地图的缩放比例
  • LocationBar：位置信息栏控件，显示鼠标在哪里、相机朝向啥的信息

这样设计的好处是模块化，后续想加新控件或者改现有控件都特别方便，不用改太多代码。

2. 面板管理与DOM操作

每个控件都需要一个面板（panel）来显示UI元素，我在BaseControl里把面板相关的操作都封装好了：

  • _initPanel()：初始化面板，子类要是想自定义面板样式，直接重写这个方法就行
  • _createPanel()：创建面板的DOM元素，顺便设置一些基本样式
  • setPosition()：设置面板的位置，支持左上、左下、右上、右下四个位置

这样每个控件就不用自己再写一遍面板相关的代码了，直接用基类的方法就行。

3. 事件驱动架构

控件系统我用了事件驱动的方式，这样控件和地图、用户之间的交互会更灵活：

  • _initEventListeners()：初始化事件监听器，子类要是需要自己的事件，重写这个方法就行
  • _removeEventListeners()：移除事件监听器，这步特别重要，不然容易内存泄漏
  • 支持常见的DOM事件（比如点击、鼠标移动）和自定义事件（比如相机变化事件）

简单说就是，当发生什么事的时候，控件会发出一个信号，其他地方收到这个信号就可以做相应的处理，不用硬编码在一起。

4. 生命周期管理

为了确保控件能正确创建和销毁，我做了完整的生命周期管理：

  • initialize()：初始化控件，把面板添加到地图容器里
  • destroy()：销毁控件，移除事件监听器，清理各种引用
  • release()：释放控件资源，内部会调用destroy方法

这样做的好处是，当控件不用的时候，能把它占用的资源都释放掉，避免内存泄漏的问题。

5. 性能优化小技巧

在3D场景里，控件的性能也不能忽视，我总结了几个小技巧：

  • 使用will-change属性告诉浏览器哪些属性会经常变化，让浏览器提前做好准备
  • 合理用CSS过渡效果，别用太多，不然页面容易卡顿
  • 不用的事件监听器要及时移除，不然容易内存泄漏
  • 对相机变化这种频繁触发的事件做防抖处理，减少没必要的计算

这些小细节看起来不起眼，但对提升用户体验特别重要。

核心技术点详解

1. BaseControl：控件系统的基础

BaseControl是整个控件系统的基础，我把一些通用功能都封装在这里了：

  • 面板管理：创建和管理控件的DOM面板，支持自定义样式和位置
  • 事件系统：提供事件监听和触发机制，支持多种事件类型
  • 位置管理：实现了灵活的位置设置，支持四个预设位置
  • 生命周期管理：提供完整的初始化和销毁流程

有了这个基类，后续开发具体控件的时候，就不用再写那些重复的代码了，直接继承它就行。

2. CubeView：3D立方体视角控制器

CubeView是我觉得最有趣的一个控件，我用CSS 3D变换做了一个可交互的立方体：

  • 3D立方体实现：用CSS的transform-style: preserve-3d和transform属性做出立方体效果，不用WebGL，轻量又兼容
  • 视角快速切换：立方体的六个面分别对应不同的视角（前、后、左、右、俯、仰），点一下就能切换
  • 相机同步：实时监听相机变化，自动更新立方体的旋转角度，让它和当前视角保持一致
  • 交互反馈：加了鼠标悬停效果，用户操作的时候能有更好的反馈

这个控件看起来特别酷，用起来也方便，尤其是需要快速切换视角的时候，比在场景里慢慢调相机方便多了。

3. ScaleLine：实时比例尺控件

ScaleLine是个很实用的控件，能让用户一眼就知道当前地图缩放到什么程度了：

  • 比例尺计算：根据相机位置、视场角和屏幕尺寸来算实际距离
  • 动态更新：监听地图的更新事件，实时调整比例尺的显示
  • 单位自动转换：根据距离的大小自动切换米和公里单位，显示更合理

这个控件虽然看起来简单，但对用户理解地图尺度特别重要，尤其是在大比例尺和小比例尺之间切换的时候。

4. LocationBar：位置信息显示控件

LocationBar是个信息展示控件，主要显示鼠标在哪、相机啥状态这些信息：

  • 坐标转换：支持UTM到WGS84坐标转换，显示经度和纬度
  • 信息丰富：显示经度、纬度、海拔、方向、俯仰角这些信息
  • 实时更新：监听鼠标移动和相机变化事件，实时更新显示的信息
  • 智能显示：根据坐标值的大小自动选合适的显示方式，适配不同场景

这个控件能给用户提供很多有用的地理信息，尤其是需要精确定位的时候，特别方便。

使用方法与示例

1. 初始化时配置控件

初始化地图的时候，你可以通过controls参数来配置要添加哪些控件：

// 初始化时添加所有控件
const map = new Merge3D({
  container: 'map-container',
  controls: {
    scaleLine: true,
    locationBar: true,
    cubeView: true
  }
});

// 初始化时不添加任何控件
const map = new Merge3D({
  container: 'map-container',
  controls: {
    scaleLine: false,
    locationBar: false,
    cubeView: false
  }
});

// 初始化时添加部分控件
const map = new Merge3D({
  container: 'map-container',
  controls: {
    scaleLine: true,
    locationBar: false,
    cubeView: true
  }
});

2. 动态添加控件

除了在初始化的时候配置控件，你也可以在运行过程中随时添加控件：

// 创建CubeView控件
const cubeView = new merge3D.control.CubeView({
  position: 'righttop', // 位置：lefttop、leftbottom、righttop、rightbottom
  width: 100, // 宽度
  height: 100 // 高度
});

// 添加到地图
map.addControl(cubeView);

// 创建ScaleLine控件
const scaleLine = new merge3D.control.ScaleLine({
  position: 'leftbottom' // 位置
});

// 添加到地图
map.addControl(scaleLine);

// 创建LocationBar控件
const locationBar = new merge3D.control.LocationBar({
  position: 'leftbottom' // 位置
});

// 添加到地图
map.addControl(locationBar);

3. 动态删除控件

如果某个控件你暂时不用了，可以在运行的时候随时删除它：

// 假设已添加了cubeView控件
map.removeControl(cubeView);
// 清空引用
cubeView = null;

4. 显示/隐藏控件

有时候你可能不想完全删掉控件，只是暂时不用它，这时候可以用show()和hide()方法：

// 显示控件
cubeView.show();

// 隐藏控件
cubeView.hide();

// 切换显示/隐藏状态
if (cubeView.panel.style.display === 'none') {
  cubeView.show();
} else {
  cubeView.hide();
}

5. 动态设置控件位置

如果你想调整控件的位置，比如把CubeView从右上角移到左上角，你可以重新创建一个实例并设置新位置：

// 先移除控件
map.removeControl(cubeView);
// 创建新的CubeView实例并设置新位置
cubeView = new CubeView({ position: 'lefttop' });
// 重新添加到地图
map.addControl(cubeView);

6. 获取控件实例

如果你需要获取已经添加到地图里的控件实例，可以用getControl()方法：

// 获取比例尺控件
const scaleLine = map.getControl('scaleLine');

// 获取位置栏控件
const locationBar = map.getControl('locationBar');

// 获取立方体视图控件
const cubeView = map.getControl('cubeView');

7. 完整示例

示例1：动态控件管理

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>动态加载控件示例</title>
    <style>
        body {
            margin: 0;
            padding: 0;
            height: 100vh;
            display: flex;
            font-family: Arial, sans-serif;
        }

        #map-container {
            flex: 1;
            position: relative;
        }

        #controls {
            position: absolute;
            top: 10px;
            left: 10px;
            background: white;
            padding: 10px;
            border-radius: 5px;
            box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1);
            z-index: 1000;
        }

        #controls h3 {
            margin-top: 0;
            margin-bottom: 10px;
            font-size: 16px;
        }

        #controls button {
            display: block;
            margin-bottom: 8px;
            padding: 8px 12px;
            width: 100%;
            text-align: left;
            border: 1px solid #ddd;
            border-radius: 4px;
            background: white;
            cursor: pointer;
            transition: background 0.2s;
        }

        #controls button:hover {
            background: #f5f5f5;
        }

        #controls button.active {
            background: #007bff;
            color: white;
            border-color: #007bff;
        }
    </style>
</head>
<body>
    <div id="map-container">
    </div>

    <div id="controls">
        <h3>动态控件管理</h3>
        <button id="addCubeView">添加立方体视图控件</button>
        <button id="removeCubeView">删除立方体视图控件</button>
        <button id="toggleCubeView">显示/隐藏立方体视图</button>
        <h4>位置设置</h4>
        <button id="setPositionLeftTop">左上</button>
        <button id="setPositionRightTop">右上</button>
        <button id="setPositionLeftBottom">左下</button>
        <button id="setPositionRightBottom">右下</button>
    </div>

    <script type="module">
        import merge3D from '../../Merge3D.js';

        // 初始化 Merge3D，中心默认为 0, 0
        // 通过 controls 参数设置不加载任何控件
        window.map = new merge3D.Map("map-container", {
            center: [0, 0], // 中心默认值为 0, 0  可选
            autoRotate: false, // 自动旋转 可选
            controls: {
                scaleLine: false,
                locationBar: false,
                cubeView: false
            } // 初始化时不加载任何控件
        });

        // 创建图形图层
        const graphicLayer = new merge3D.layer.GraphicLayer();
        map.addLayer(graphicLayer);

        // 模型位置（米为单位）
        const modelPosition = [0, 0, 0];

        // 创建并加载模型
        let model = new merge3D.graphic.Model({
            position: modelPosition,
            url: "../../data/Model/glTF/DamagedHelmet.gltf",
        });
        graphicLayer.addGraphic(model);

        // 监听模型加载完成事件
        model.on('model:load', () => {
            console.log('模型加载完成');
            // 相机位置：在模型位置基础上偏移
            const cameraPosition = [modelPosition[0], modelPosition[1] - 2, 2];
            map.flyTo(cameraPosition, modelPosition, 1000); // 1000毫秒 = 1秒
        });

        // 全局变量，用于存储 CubeView 实例
        let cubeView = null;

        // 添加立方体视图控件
        document.getElementById('addCubeView').addEventListener('click', () => {
            // 检查是否已经添加了 CubeView 控件
            if (!cubeView) {
                // 创建 CubeView 实例
                cubeView = new merge3D.control.CubeView({ position: "righttop" });
                // 添加到地图
                map.addControl(cubeView);
                console.log('立方体视图控件已添加');
            } else {
                alert('立方体视图控件已经存在');
            }
        });

        // 删除立方体视图控件
        document.getElementById('removeCubeView').addEventListener('click', () => {
            // 检查是否已经添加了 CubeView 控件
            if (cubeView) {
                // 从地图中删除
                map.removeControl(cubeView);
                // 清空引用
                cubeView = null;
                console.log('立方体视图控件已删除');
            } else {
                alert('立方体视图控件不存在');
            }
        });

        // 显示/隐藏立方体视图控件
        document.getElementById('toggleCubeView').addEventListener('click', () => {
            // 检查是否已经添加了 CubeView 控件
            if (cubeView) {
                // 切换显示状态
                if (cubeView.panel.style.display === 'none') {
                    cubeView.show();
                } else {
                    cubeView.hide();
                }
            } else {
                alert('立方体视图控件不存在，请先添加');
            }
        });

        // 设置 CubeView 位置
        function setCubeViewPosition(position) {
            if (cubeView) {
                // 先移除控件
                map.removeControl(cubeView);
                // 创建新的 CubeView 实例并设置新位置
                cubeView = new merge3D.control.CubeView({ position: position });
                // 重新添加到地图
                map.addControl(cubeView);
                console.log(`立方体视图控件位置已设置为：${position}`);
            } else {
                alert('立方体视图控件不存在，请先添加');
            }
        }

        // 位置设置按钮事件监听
        document.getElementById('setPositionLeftTop').addEventListener('click', () => {
            setCubeViewPosition('lefttop');
        });

        document.getElementById('setPositionRightTop').addEventListener('click', () => {
            setCubeViewPosition('righttop');
        });

        document.getElementById('setPositionLeftBottom').addEventListener('click', () => {
            setCubeViewPosition('leftbottom');
        });

        document.getElementById('setPositionRightBottom').addEventListener('click', () => {
            setCubeViewPosition('rightbottom');
        });

    </script>
</body>
</html>

示例2：控件初始化配置

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>模型定位示例</title>
    <style>
        body {
            margin: 0;
            padding: 0;
            height: 100vh;
            display: flex;
            font-family: Arial, sans-serif;
        }

        #map-container {
            flex: 1;
            position: relative;
        }

        #controls {
            position: absolute;
            top: 10px;
            left: 10px;
            background: white;
            padding: 10px;
            border-radius: 5px;
            box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1);
            z-index: 1000;
        }

        #controls h3 {
            margin-top: 0;
            margin-bottom: 10px;
            font-size: 16px;
        }

        #controls button {
            display: block;
            margin-bottom: 8px;
            padding: 8px 12px;
            width: 100%;
            text-align: left;
            border: 1px solid #ddd;
            border-radius: 4px;
            background: white;
            cursor: pointer;
            transition: background 0.2s;
        }

        #controls button:hover {
            background: #f5f5f5;
        }

        #controls button.active {
            background: #007bff;
            color: white;
            border-color: #007bff;
        }
    </style>
</head>
<body>
    <div id="map-container">
    </div>

    <div id="controls">
        <h3>初始化配置</h3>
        <button id="initWithAllControls">初始化时添加所有控件</button>
        <button id="initWithoutControls">初始化时不添加任何控件</button>
        <button id="initWithSomeControls">初始化时添加部分控件</button>

        <h3>控件控制</h3>
        <button id="toggleScaleLine">显示/隐藏比例尺</button>
        <button id="toggleLocationBar">显示/隐藏位置栏</button>
        <button id="toggleCubeView">显示/隐藏立方体视图</button>
    </div>

    <script type="module">
        import merge3D from '../../Merge3D.js';

        // 初始化 Merge3D，中心默认为 0, 0
        function initMap(controlsConfig) {
            // 清空容器
            const container = document.getElementById('map-container');
            container.innerHTML = '';

            // 初始化地图
            window.map = new merge3D.Map("map-container", {
                center: [0, 0], // 中心默认值为 0, 0  可选
                autoRotate: false, // 自动旋转 可选
                controls: controlsConfig // 控制是否添加默认控件
            });

            // 创建图形图层
            const graphicLayer = new merge3D.layer.GraphicLayer();
            map.addLayer(graphicLayer);

            // 模型位置（米为单位）
            const modelPosition = [0, 0, 0];

            // 创建并加载模型
            let model = new merge3D.graphic.Model({
                position: modelPosition,
                url: "../../data/Model/glTF/DamagedHelmet.gltf",
            });
            graphicLayer.addGraphic(model);

            // 监听模型加载完成事件
            model.on('model:load', () => {
                console.log('模型加载完成');
                // 相机位置：在模型位置基础上偏移
                const cameraPosition = [modelPosition[0], modelPosition[1] - 2, 2];
                map.flyTo(cameraPosition, modelPosition, 1000); // 1000毫秒 = 1秒
            });
        }

        // 默认初始化时添加所有控件
        initMap({});

        // 初始化配置按钮事件
        document.getElementById('initWithAllControls').addEventListener('click', () => {
            initMap({
                scaleLine: true,
                locationBar: true,
                cubeView: true
            });
        });

        document.getElementById('initWithoutControls').addEventListener('click', () => {
            initMap({
                scaleLine: false,
                locationBar: false,
                cubeView: false
            });
        });

        document.getElementById('initWithSomeControls').addEventListener('click', () => {
            initMap({
                scaleLine: true,
                locationBar: false,
                cubeView: true
            });
        });

        // 控件控制
        document.getElementById('toggleScaleLine').addEventListener('click', () => {
            const scaleLine = map.getControl('scaleLine');
            if (scaleLine) {
                if (scaleLine.panel.style.display === 'none') {
                    scaleLine.show();
                } else {
                    scaleLine.hide();
                }
            } else {
                alert('比例尺控件未初始化，请先选择"初始化时添加控件"');
            }
        });

        document.getElementById('toggleLocationBar').addEventListener('click', () => {
            const locationBar = map.getControl('locationBar');
            if (locationBar) {
                if (locationBar.panel.style.display === 'none') {
                    locationBar.show();
                } else {
                    locationBar.hide();
                }
            } else {
                alert('位置栏控件未初始化，请先选择"初始化时添加控件"');
            }
        });

        document.getElementById('toggleCubeView').addEventListener('click', () => {
            const cubeView = map.getControl('cubeView');
            if (cubeView) {
                if (cubeView.panel.style.display === 'none') {
                    cubeView.show();
                } else {
                    cubeView.hide();
                }
            } else {
                alert('立方体视图控件未初始化，请先选择"初始化时添加控件"');
            }
        });

    </script>
</body>
</html>

技术亮点

1. 基于CSS 3D变换的立方体视图

做CubeView控件的时候，我没用WebGL，而是用了CSS 3D变换来实现立方体效果。这样做的好处是轻量，而且浏览器兼容性更好。通过transform-style: preserve-3d和transform属性，做出了一个能直观展示不同视角的立方体控件。

这个方法特别巧妙，不用写复杂的WebGL代码，只用CSS就能做出3D效果，而且运行起来特别流畅。

2. 实时相机同步机制

为了让CubeView控件更直观，我做了个实时相机同步的功能。通过监听相机的变化事件，实时更新立方体的旋转角度，让它的朝向和当前相机视角保持一致。这样用户看一眼立方体，就知道现在相机正对着哪个方向。

这个功能看起来简单，但实现起来需要处理好相机参数的转换和事件的监听，确保同步的实时性和准确性。

3. 智能坐标转换

在LocationBar控件里，我做了个智能坐标转换的功能。它会根据坐标值的大小自动选合适的显示方式：小坐标值直接显示原始值；大坐标值就用UTM到WGS84的转换，显示经度和纬度。这样不管在什么场景下，显示的坐标都特别合理。

这个功能特别实用，尤其是在处理不同尺度的地图数据时，不用用户自己去换算坐标。

4. 性能优化技巧

为了让控件在3D场景里运行流畅，我总结了几个实用的优化技巧：

  • 使用will-change属性告诉浏览器哪些属性会经常变化，让浏览器提前做好准备
  • 合理用CSS过渡效果，别用太多，不然页面容易卡顿
  • 不用的事件监听器要及时移除，防止内存泄漏
  • 对相机变化这种频繁触发的事件做防抖处理，减少没必要的计算

这些优化虽然都是小细节，但对提升用户体验特别重要。你想啊，用户用着用着页面突然卡了，多影响心情啊。

总结与展望

通过上面的介绍，相信大家对3D地图控件系统的设计与实现有了个基本的了解。我基于Three.js做了一个功能丰富、性能还不错的3D地图控件系统，用了面向对象的设计思想、事件驱动的架构和一些性能优化技巧。

未来，我打算继续完善这个控件系统，添加一些新功能：

  • 时间轴控件：支持时间序列数据的可视化和交互
  • 图层管理控件：支持图层的显示/隐藏、透明度调整这些操作
  • 测量工具控件：支持距离、面积等测量功能
  • 自定义控件API：提供更灵活的自定义控件开发接口

我希望通过不断的技术创新和功能扩展，做出一个更完善、更强大的3D地图控件系统，让用户用3D地图的时候体验更好。

结语

3D地图控件系统虽然只是3D地图应用的一小部分，但它的设计质量却直接影响着整个应用的用户体验。一个好用的控件系统能让用户操作起来特别顺手，也能展示更多有用的信息。

我在这篇文章里分享的控件系统设计思路和实现技术，不仅可以用在3D地图应用上，也可以推广到其他3D可视化领域。希望这些内容能给正在做类似项目的朋友一点参考和启发，也欢迎大家在评论区分享自己的经验和想法，咱们一起讨论，共同推动3D可视化技术的发展。

最后，如果你觉得这篇文章对你有帮助，别忘了点个赞和收藏哦！有什么问题也可以随时在评论区留言，我会尽量回复的。

avatar
文章
阅读
粉丝
