在前端面试中，CSS 绘制图形（尤其是三角形）是一个考察基础知识深度的经典问题。这个问题看似简单，实则可以考察开发者对 盒模型（Box Model）  的底层理解，以及对 现代 CSS 属性（如 clip-path, transform）  的掌握程度。

本文将从原理、实战代码及面试回答策略三个维度进行解析。

一、 经典方案：利用 Border（边框）挤压

这是面试中最常被问到的方案，也是兼容性最好的方案（支持 IE6+）。核心在于理解 CSS 边框在盒模型中的渲染机制。

原理分析

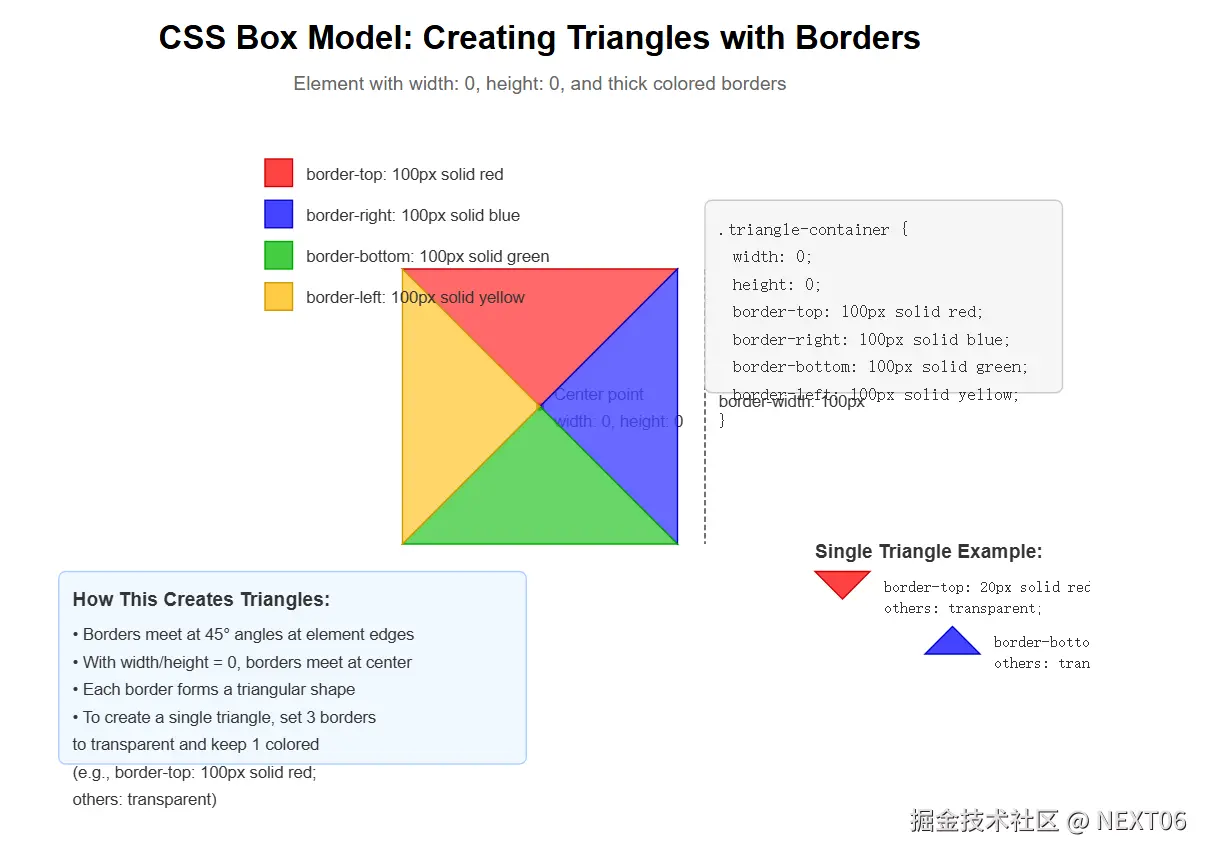

在标准盒模型中，边框是围绕在内容区（Content）之外的。当一个元素的 width 和 height 都设置为 0 时，内容区域消失，元素的大小完全由边框决定。

此时，如果设置了较粗的边框，四条边框会在中心汇聚。由于边框连接处需要平滑过渡，浏览器在渲染时，会以 45度角（正方形时）或根据宽高比计算的斜角 对边框交界处进行斜切处理。

如果不设置颜色，边框看起来是一个矩形；但如果给四条边框设置不同的颜色，视觉上会呈现出四个三角形拼合在一起的效果。

代码实战

CSS

.triangle-border {
    width: 0;
    height: 0;
    /* 核心步骤1：设置足够宽的边框，并将其颜色设为透明 */
    border: 50px solid transparent;
    /* 核心步骤2：单独指定某一个方向的边框颜色 */
    /* 想要箭头朝上，就给下边框上色 */
    border-bottom-color: #007bff;
}

面试考察点

  1. 为什么宽高要设为 0？
    是为了消除中间的内容矩形区域，让四条边框在中心直接接触，从而利用边框交界处的斜切特性形成尖角。

  2. 如何调整三角形形状？
    通过调节不同方向 border-width 的数值。

    • 等腰/等边三角形：保持左右边框宽度一致。
    • 直角三角形：将某一条相邻边框的宽度设为 0（例如 border-top: 0），利用剩余边框的挤压形成直角。


二、 现代方案：利用 Clip-path（裁剪路径）

随着浏览器技术的发展，clip-path 成为了绘制不规则图形的最优解。与 Border 法利用“副作用”不同，Clip-path 是“声明式”的绘图方式。

原理分析

clip-path 属性会在元素内部创建一个裁剪区域：区域内的内容可见，区域外的内容被隐藏。

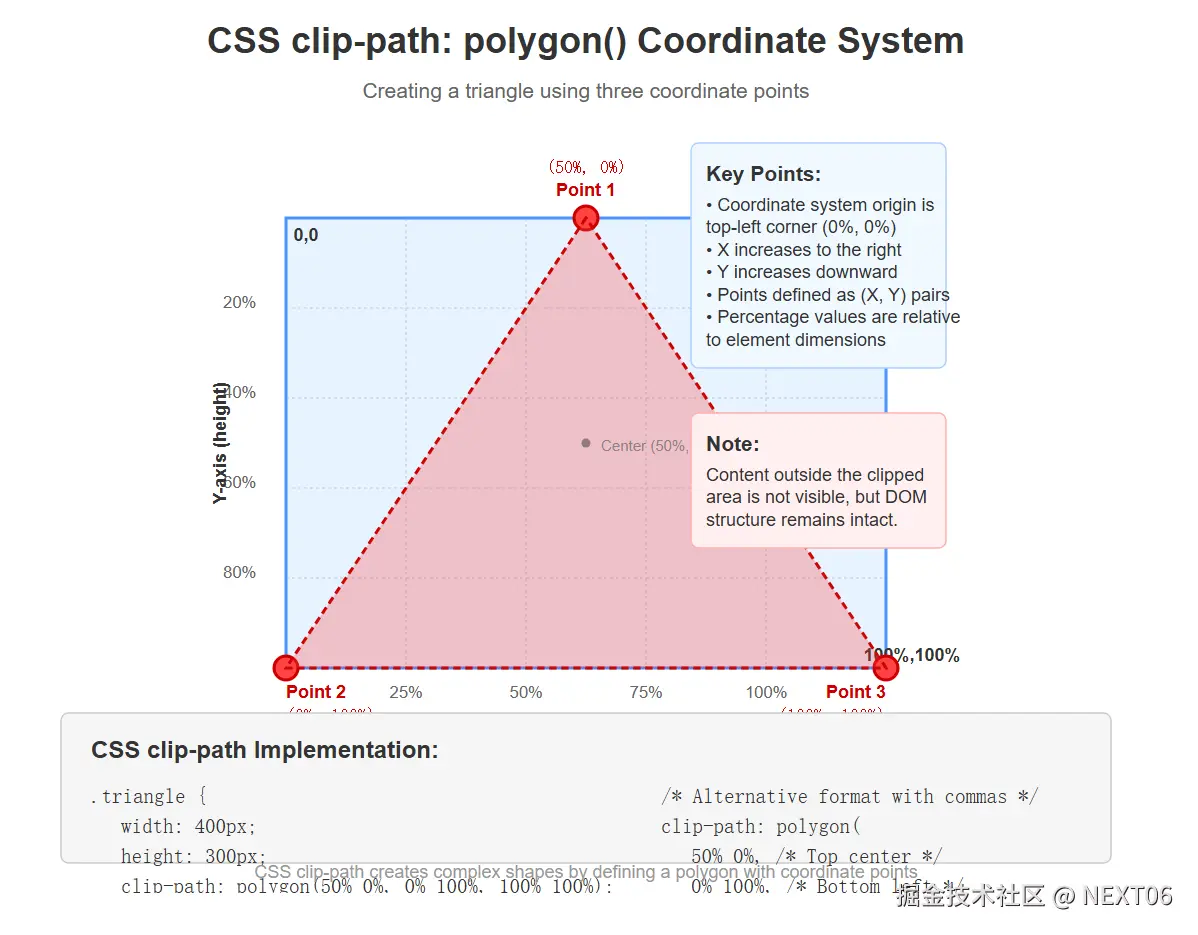

使用 polygon() 函数可以通过定义一系列坐标点 (x y) 来绘制多边形。坐标系以元素的左上角为原点 (0, 0)，右下角为 (100%, 100%)。

代码实战

CSS

.triangle-clip {
    /* 与 Border 法不同，这里需要元素有实际宽高 */
    width: 100px;
    height: 100px;
    background-color: #007bff;
    /* 定义三个顶点：顶部中间、右下、左下 */
    clip-path: polygon(50% 0, 100% 100%, 0 100%);
}

优缺点对比（面试加分项）

  • Border 法：兼容性极好，但在处理背景图片、渐变色或阴影时非常困难，本质上是 Hack 手段。
  • Clip-path 法：语义清晰，支持背景图片裁剪、支持渐变色，且不影响盒模型实际占据的布局空间。


三、 实用变体：利用 Transform 与 Border-radius

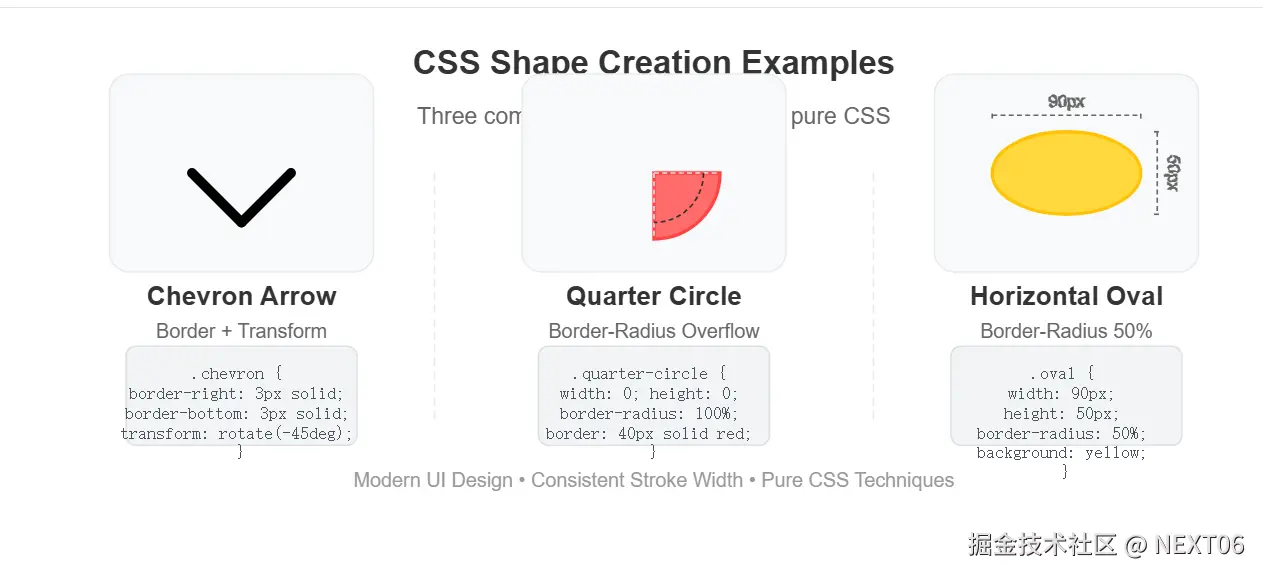

除了基础三角形，面试中常涉及箭头、扇形等图形，这些通常结合 transform 和 border-radius 实现。

1. 空心箭头 (Chevron)

常用于下拉菜单或翻页按钮。
原理：创建一个正方形，只保留相邻的两条边框（如上边和右边），然后旋转 45 度。

CSS

.arrow {
    width: 10px;
    height: 10px;
    border: 2px solid #333;
    /* 隐藏两条边 */
    border-bottom: none;
    border-left: none;
    /* 旋转 */
    transform: rotate(45deg);
}

2. 扇形 (Sector)

原理：利用 border-radius 可以单独控制每个角半径的特性。将正方形的一个角设为圆形（半径等于边长），其余角为 0。

CSS

.sector {
    width: 50px;
    height: 50px;
    background-color: red;
    /* 顺序：左上 右上 右下 左下 */
    /* 将左上角设为半径，形成 1/4 圆 */
    border-radius: 50px 0 0 0;
}


总结：面试回答策略

如果在面试中被问到“如何用 CSS 画三角形”，建议按以下逻辑条理清晰地回答：

  1. 首选方案（Border 法） ：首先演示 Border 法，因为这是最基础的 CSS 原理。重点解释“宽高为 0”和“透明边框”如何利用盒模型渲染机制形成三角形。
  2. 进阶方案（Clip-path 法） ：随后补充说明，如果场景需要显示背景图片或渐变色，clip-path 是更现代、更规范的解决方案，这能体现你对新特性的关注。
  3. 特殊场景：如果是画空心箭头，指出使用 transform: rotate 配合单侧边框是最高效的方法。
  4. 避坑指南：提及尽量避免使用 linear-gradient 拼凑三角形，因为其计算复杂且容易产生锯齿，维护成本高。
