原文：Particles, Progress, and Perseverance: A Journey into WebGPU Fluids
日期：2025年1月29日
翻译：TUARAN
欢迎关注 前端周刊，每周更新国外论坛的前端热门文章，紧跟时事，掌握前端技术动态。
本文是一段回顾式的长旅程：作者用十多年的时间不断尝试“浏览器里做流体”，从 WebGL 时代的各种 Hack，一路走到 WebGPU 让许多“现代图形 API 能力”变得可用。
编者按：如果你关注过 Web 图形圈子，可能知道 Hector Arellano（又名 Hat）。这篇文章不仅是技术拆解，更是一段关于坚持、试错、与 Web 图形演进的故事。
注意：Demo 依赖 WebGPU，并非所有浏览器都支持。请使用支持 WebGPU 的浏览器（例如最新版 Chrome / Edge，并确保 WebGPU 已启用）。
在继续阅读之前……先去拿杯喝的——这篇很长。
13 年前……
我正盯着电脑屏幕发呆（无聊得很），一个很要好的朋友 Felix 打电话给我，非常认真又兴奋地说：Gathering Party 刚发布了一个新 Demo。它有流体模拟、粒子动画、惊艳的着色方案——最重要的是，它真的很美。
那时候 WebGL 还算“新东西”，把硬件加速的 3D 图形带进浏览器，看起来会打开很多门。我天真地以为：WebGL 也许能做出 Felix 给我看的那种东西。
但我开始研究那个 Demo 的实现方式时，就撞上了残酷现实：里面用到了一堆我从没听过的 API/特性——“Atomics（原子操作）”“Indirect Draw Calls（间接绘制调用）”“Indirect Dispatch（间接派发）”“Storage Buffers（存储缓冲区）”“Compute Shaders（计算着色器）”“3D Textures（三维纹理）”。
它们属于现代图形 API 的能力，但在当时的 WebGL 里基本不存在。
更别提它还用了很多听起来就很复杂的算法/技术：用 SPH（Smoothed Particle Hydrodynamics，平滑粒子流体动力学） 驱动粒子动画、用 histopyramids 做流压缩（我当时还想：我为什么需要这个？）、用 GPU 上的 marching cubes（从粒子生成三角形？？？）等等。
我完全不知道从哪里开始。更糟的是，Felix 跟我打赌：这种流体效果不可能在浏览器里“可用于生产”。
10 年前……
又过了三年，Felix 说他还有一个更炸裂的 Demo一定要我看。除了流体模拟，它还用实时光线追踪渲染了几何体——材质很震撼、画面很惊人。
这下挑战更大了：我不仅想模拟流体，我还想用光追去渲染它，得到漂亮的反射与折射。
我花了大概 3 年才把这些东西理解到能在 WebGL 里“硬凿”出来：
- 我用 SPH 让粒子行为像流体；
- 我用 marching cubes 从粒子生成网格（见图 1 的描述）。
当时没有 atomics，我就用多次 draw call 把数据塞进纹理的 RGBA 通道来“分层”；没有 storage buffer 和 3D 纹理，我就用纹理存数据，并用二维层来“模拟” 3D 纹理；没有 indirect draw，我就干脆按预期数量发起 draw call；没有 compute shader，我就用顶点着色器做 GPGPU 的数据重排……虽然也做不出那种“在 buffer 里随意写多个内存位置”的事，但至少我能在 GPU 里生成一个加速结构。
实现是能跑，但离“美”差得很远（Felix 直接评价：丑。确实丑，你可以想象图 2）。我那时也不太懂距离场，也不知道怎么把 shading 做得更有趣，基本就是老派 phong。
性能也限制了很多高级效果：环境光遮蔽、更复杂的反射折射……但至少我能渲染出点东西。
7 年前……
再过三年，我又做了一些进展：实现了一个混合式光追。思路是：marching cubes 先生成三角形，然后用光追去算二次射线做反射/折射；同一个光追还能遍历加速结构去做焦散。这些基本都沿用了 Matt Swoboda 的想法（那些 Demo 的原作者）。我的工作大部分就是：把他的点子尽量在 WebGL 里跑起来（祝你好运）。

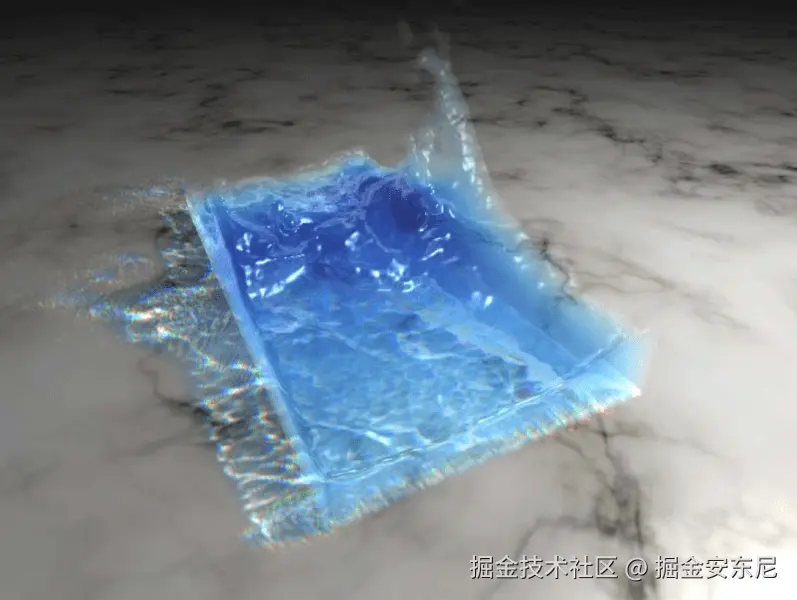

效果在视觉上还不错（类似图 3），但需要非常强的 GPU。当时我用的是 NVidia 1080GTX。也就是说：即使 WebGL 可行，也不可能拿去做“生产”。手机不行，普通笔记本也扛不住。
看得到“结果”，却用不到真实项目里，这种挫败感很强。我花了太多时间，最后也没有达到期望。至少，这套代码库还能继续帮我学习。
于是我停了。
Felix 赢了赌局。
这段铺垫对一篇“教程”来说太长了，但我想把背景交代清楚：有些 Demo 看起来像“几天搞定”，实际可能是多年积累；你要花时间学很多技术，也经常要借鉴别人的想法——最后也可能仍然失败。
WebGPU 登场
还记得那些“现代图形 API 的关键词”吗？WebGPU 基于现代 API 标准，这意味着我不必再靠 Hack：
- 我可以用 compute shader 直接操作 storage buffer；
- 我可以用 atomics 做邻域搜索、流压缩时的索引写入；
- 我可以用 dispatch indirect 来只生成必要数量的三角形，并用同样的方式绘制它们。
我想学习 WebGPU，于是决定把之前的流体工作迁移过来，顺便理解新范式：怎么组织 pipeline 和 binding、怎么管理 GPU 内存与资源……做一个小 Demo 很适合练手。
需要先讲清楚：本文的 Demo 并不适合生产。在 M3 Max 这类比较强的 MacBook Pro 上它可能能跑到 120fps；M1 Pro 上大概 60fps；其它不错的机器也许 50fps……但如果你拿去跑在 MacBook Air 上，“浏览器流体梦”会很快破碎。
那它为什么仍然有价值？
因为它其实是一组可拆解的技术集合。你可能对其中某个部分感兴趣：粒子动画、从势场生成表面（避免 ray marching）、间接光、世界空间 AO……你可以把仓库里的代码拿出来，只取你需要的部分来构建自己的想法。
这个 Demo 大致可以拆成 4 个主要阶段：
- 流体模拟：用粒子模拟（基于 Position Based Dynamics 思路）驱动流体的运动。
- 几何生成：用 GPU 上的 marching cubes，从粒子生成渲染用三角形。
- 几何渲染：使用距离场估算几何厚度以做次表面散射（SSS），并用体素锥追踪（Voxel Cone Tracing）计算 AO。
- 合成：地面反射模糊、调色与 Bloom 等后期。
流体模拟
很多年前，如果你想在图形圈子里“显得很酷”，你得证明你能自己做流体模拟：做 2D 就很强，做 3D 就是“封神”（当然这是我脑内的中二设定）。为了“封神”（也为了赢赌局），我开始疯狂读 3D 模拟相关的资料。
做流体的方法很多，其中一种叫 SPH。理性做法应该是先评估哪个方法更适合 Web，但我当时选它就因为名字听起来很酷。SPH 是粒子法，这一点长期来看很有好处，因为后来我把 SPH 换成了 position based 的方法。
如果你做过“群体行为（steering behaviors）”或 flocking，会更容易理解 SPH。
Three.js 有很多 flocking 示例，它基于吸引、对齐、排斥等 steering 行为。用不同的权重/函数，根据粒子之间的距离决定粒子受哪些行为影响。
SPH 的做法也有点类似：你先算每个粒子的密度，再用密度算压力；压力就像 flocking 里的吸引/排斥，使粒子靠近或远离。密度又是邻域粒子距离的函数，所以压力本质上也是“由距离间接决定的”。
SPH 的粘性项（viscosity）也类似 flocking 的对齐项（alignment）：让粒子速度趋向邻域的平均速度场。
为了（过度）简化，你可以把 SPH 理解成：给 flocking 套上一组更“物理正确”的参数，让粒子更像流体。当然 SPH 还会涉及表面张力等更多步骤，且其核函数/权重远比这里描述复杂，但如果你能把 flocking 做好，理解 SPH 会更轻松。
SPH/群体行为都有一个共同难点：朴素实现是 ，粒子多就会爆炸。你需要一个加速结构只查询附近粒子，让复杂度从 降到 （ 是每个粒子要检查的邻居数）。常见做法是体素网格：每个体素格子存最多 4 个粒子索引。
在这个示例里，算法会检查粒子周围 27 个体素，每个体素最多 4 个粒子，所以最多 108 次邻域检查。听起来也不少，但比检查 8 万个粒子要好太多。
但邻域遍历仍然昂贵。SPH 还要求多次 pass：密度、压力/位移、粘性、表面张力……当你意识到 GPU 绝大部分算力都在“驱动粒子”时，性能就会变得非常重要。
而且 SPH 很难调参，你得理解很多工程/物理参数才能做得好看。
后来 NVidia 提出了一套粒子动力学方法：Position Based Dynamics（PBD），其中包含刚体、软体、流体、碰撞等。课程笔记在这里。
PBD 通过“约束（constraints）”直接修正粒子位置，结果稳定、调参相对容易。这让我从 SPH 转向 PBF（Position Based Fluids）。核心差别在于：PBF 用约束来定义位移，而不是像 SPH 那样先算密度。
PBF 的参数更“无量纲”，更好理解。
但它也有代价：PBD 往往要迭代多次才能得到更好结果（计算约束、应用位移、计算粘性……反复执行），稳定但更慢。
而我不想只渲染粒子，我要渲染网格：GPU 还要算三角形、做渲染。我没有足够预算做多轮迭代，所以我必须“砍角”。
幸运的是，PBD 有一种很便宜的碰撞计算方式：在施加力（forces）后做一次 pass 即可。我选择：
- 用重力作为主力；
- 用 curl noise 作为辅助力，增加流体感；
- 用鼠标驱动一个很强的斥力（repulsion）；
- 让碰撞负责避免粒子聚成奇怪的团。
curl + 重力提供“像流体”的整体趋势，碰撞避免粒子聚团。它不如 PBF 那么真实，但更快。
实现上只需要一次 pass 应用所有力，同时在 storage buffer 里生成网格加速结构；atomics 写索引只需要几行代码。你可以在仓库的 PBF_applyForces.wgsl 里读到力与网格构建的实现。
粒子位置更新在 PBF_calculateDisplacements.wgsl：负责遍历邻域做碰撞，也负责和环境（不可见包围盒）碰撞。
pipeline 与绑定在 PBF.js：模拟只用三个 shader——施力、位移更新、速度积分。位置更新后，速度通过“新位置 - 旧位置”的差值得到。
最后一个 shader PBF_integrateVelocity.wgsl 还会设置一个包含粒子信息的 3D 纹理，后续会用于 marching cubes 生成势场。
Marching Cubes（几何生成）
当年我第一次用 SPH 把粒子跑起来时兴奋得不行，在办公室到处吹（基本到处都是）。Felix 当然知道怎么治我：他把我赶回去继续做“表面生成”，因为只有把流体渲染成液体表面而不是点，才算“像样”。
从粒子场渲染表面常见有三种思路：
- Point Splatting
- Raymarching
- Marching Cubes
Point splatting 是最简单也最快的一种：屏幕空间效果，渲染粒子后结合可分离模糊与深度来生成法线。效果很不错，还能做焦散，实时性能也好。
Raymarching 很有趣，能做多次反射折射等复杂效果，但非常慢：你需要从粒子生成距离场，再在距离场里做步进采样（过去还没有 3D 纹理，只能软插值）。即使硬件支持三线性插值，性能也依然不太理想。画面很美，但不适合实时。
Marching cubes 听起来很吸引人：从粒子生成的势场（potential field）里提取等值面生成网格。优点是网格可直接栅格化，在高分辨率下也能稳定渲染；并且有了网格，很多“反射”就能更便宜地实现。与前两种方案相比，它更容易作为世界空间几何体融入场景。
Three.js 有 marching cubes 的例子，但那些是 CPU 上生成表面；而我的粒子数据在 GPU。我去读 Matt Swoboda 的分享，了解他如何在 GPU 上做 marching cubes，但里面有很多我当时还不懂的问题：
- 如何从粒子场生成势场？
- 间接 dispatch 是怎么回事？
- 如何在 GPU 上生成三角形？
先把路线图讲清楚。Marching cubes 本质是从势场提取等值面（iso-surface）。关键步骤有：
- 从粒子生成势场（potential）。
- 在体素网格上评估势值，决定每个体素对应 256 种“case”里哪一种（每个体素会生成 0 到 5 个三角形）。
- GPU 上把满足条件的体素写入连续 buffer（用 atomics 追加）。
- 根据体素信息生成三角形。
势场生成（Potential Generation）
如果你了解 point splatting，会发现“模糊”很关键：它能把点云平滑成近似表面。同样思路也适用于 3D 纹理：对 3D 纹理做 blur，就能得到一种“穷人版距离场”。
你也可以用 Jump Flood 算法生成更精确的距离场（粒子也可以），看起来还可能比 3D blur 更快——但它有个致命缺点：它太精确了。
Jump Flood 的结果更像是一组球体的距离场，等值面阈值不同会把球“连起来”，但不会以一种“好看”的方式平滑。你得有非常多的粒子才会像连续表面，而那种情况下你倒不如直接用 point splatting。
3D blur 反而会把粒子“抹开”，去掉高频的颗粒感，让它更像表面。blur 次数越多，表面越平滑；你也能尝试不同 blur 方式混合出不同的表面效果。奇妙的是：这个简单办法在这里反而更快、更实用。
实现上，blur 用 compute shader Blur3D.wgsl，沿三个轴各 dispatch 一次；绑定与 dispatch 在 Blur3D.js。
体素筛选（Checking voxels）
势场生成后，我用另一个 compute shader 扫描体素网格，找出会生成三角形的体素。仓库里的 MarchCase.wgsl 会遍历整个体素网格，为需要生成三角形的体素计算 marching cubes case，并用 atomics 把该体素的 3D 坐标与 case 连续写入 storage buffer。
然后 EncodeBuffer.wgsl 读取上一步得到的体素数量，编码出用于“间接 dispatch”的参数（三角形生成需要多少顶点）以及“间接 draw”的参数（需要绘制多少三角形）。
三角形生成（Triangles Generation）
负责生成顶点/法线的 shader 是 GenerateTriangles.wgsl。它根据每个线程的全局索引定位到对应体素和要生成的顶点，并通过 EncodeBuffer.wgsl 产生的间接 dispatch 来运行。
体素信息用于在边的两个角点之间做线性插值，得到顶点位置；法线则来自边两端角点梯度（gradient）的线性插值。
势场生成、体素收集、三角形生成这些步骤在 TrianglesGenerator.js 的 generateTriangles 函数里串起来，每次粒子位置更新后都会调用。
渲染
这些年我最大的错误之一，是把“模拟/GPGPU 技术”看得比“视觉美感”更重要。我太执着于证明自己能做复杂东西，而忽略了最终画面。
Felix 经常在我准备发布 Demo 之前拦住我：花更多时间把画面打磨得更舒服，别只做成那种“只有四个人会觉得很酷”的技术展示。
相信我：你可以做很强的物理模拟、很复杂的材质——但如果看起来很糟糕，那它就是糟糕。
流体的难点在于：你已经把大量 GPU 时间花在粒子动力学和表面生成上了，留给渲染效果的预算不多；还要给场景里其它东西留时间。所以实时流体一般很难做到“极致画质”。
实时渲染液体的最优解通常是 point splatting：反射、折射、阴影、焦散都能做，而且很“便宜”。不信可以看看这个很棒的 Demo：webgpu-ocean.netlify.app/

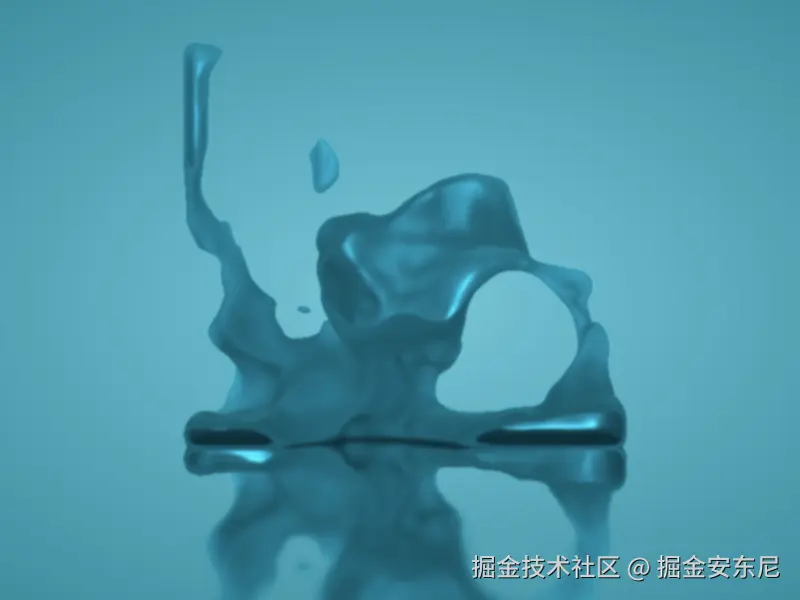

如果你要的是不透明/半透明但不需要“真正透明”的液体（比如颜料），marching cubes 是不错选择：你可以用 PBR 得到很好看的视觉，而且它是世界空间几何，和场景整合更简单。
在这个 Demo 的范围里，我想利用现成的体素结构（用于三角形生成）以及用于生成三角形的势场（可视作距离场），做一些“相对便宜但有效”的视觉提升。
我先做了基于体素锥追踪（Voxel Cone Tracing，VCT）的 AO。VCT 通常要求先把三角形体素化，但这个 Demo 反过来：我们本来就是从体素生成三角形。所以 VCT 所需的一大块工作已经在流程里。
我只需要稍微改一下 MarchCase.wgsl：用离散化方式更新体素网格——有三角形的体素标记为 1，没有的标记为 0；同时把地面以下一定高度的体素标 0.5 来模拟地面 AO。只多加两行代码就能准备好 VCT 的信息。
体素网格更新后，再对 3D 纹理做 mipmap（MipMapCompute.wgsl，绑定在 CalculateMipMap.js）。
你会注意到我也做了地面反射：marching cubes 生成的是网格，做反射很直接——算反射矩阵，把网格绘制两遍即可。若用 ray marching 做同样效果会贵很多。

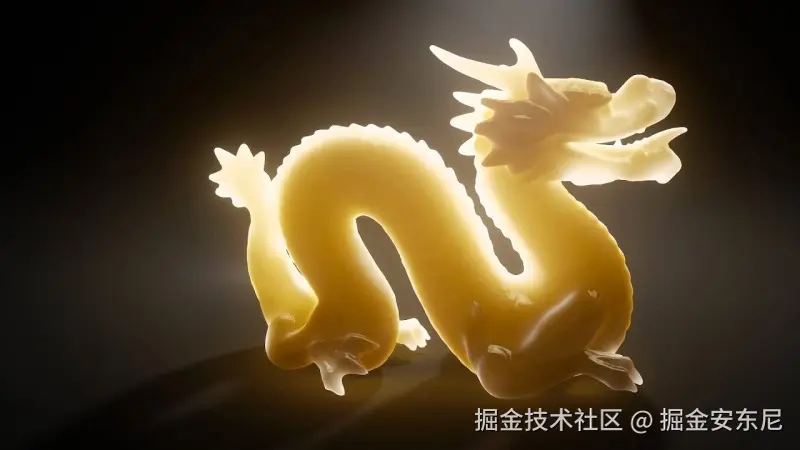

这时我还有一点 GPU 预算，于是继续问朋友：还有什么特性值得加？有人建议做次表面散射（Subsurface Scattering，SSS），像下面这种效果。
SSS 做得好非常加分，难点在于要知道几何体的厚度（thickness），才能决定光在内部散射的程度。
很多 SSS demo 用“厚度贴图”，但流体表面无法烘焙厚度，必须实时计算。
幸运的是，我们在生成三角形之前已经有势场，它可以当距离场用来实时估算表面厚度。概念上类似 Iñigo Quilez 做 AO 的方式：在距离场里 ray marching，看表面距离如何影响遮蔽。
我采用类似思路，但把光线沿“进入几何内部”的方向发射，从而估算内部光传播被遮挡的程度——厚的地方散射弱，薄的地方散射强。效果出乎意料地好。
几何材质在 RenderMC.wgsl：顶点着色器使用存储在 storage buffer 的顶点位置与法线。因为 CPU 不知道 marching cubes 实际生成了多少三角形，所以用 EncodeBuffer.wgsl 编码出的间接 draw 来绘制。
绑定里我用了两套矩阵：一套用于正常视角，另一套用于反射网格；这些在 Main.js 完成。
到这一步，模拟、表面生成、材质都有了，接下来该谈合成（composition）。
合成（Composition）
你可能觉得自己是很厉害的图形开发者：会用 Three.js / Babylon.js / PlayCanvas 做酷炫效果……也可能你更强，很多东西自己写。
我想说的是：我不是。
我为什么知道？
因为我曾在 Active Theory（activetheory.net/）工作，身边是非常优秀的图形开发和 3D 艺术家。他们让我看清自己的短板，也帮助我把交付物推到更好的状态。
如果你能争取和他们共事，对你的职业发展非常有帮助——你会学到很多。
其中最关键的一点是：合成决定一切。
我请曾在 Active Theory 共事的 Paul-guilhem Repaux（x.com/arpeegee）帮我做合成建议。他指出了几个关键问题：
- 地面反射过于清晰，应该更粗糙（更模糊）。
- 黑色背景无法体现光从哪里来；背景应该营造更“有情绪”的氛围。
- 缺少把几何体与环境融合的光效。
- 字母之间的过渡缺乏合理性。
- 需要调色。
（当然还有很多能改的地方，他只是很友好地挑了最关键的。）
反射
第一点可以用后期解决：根据几何体到地面的距离决定反射的模糊程度——离地越远越模糊，从而得到“粗糙度”效果。
但如果只在“有几何体高度信息”的区域模糊，周围空白区域会不模糊，结果会很怪。
为了解决这个问题，我先做了一个预处理 pass：把反射几何体做一个偏移，并把“最近的高度”写入一张纹理，用来在空白区域也决定模糊强度。
深红色是未反射几何体，绿色是反射几何体（包含偏移），你会看到绿色更“厚”。高度编码在红色通道里，可视为从地面到上方的渐变。
背景与光
SSS 的实现假设光源始终从几何体背后打过来——即便镜头移动，这个方向也得成立，否则 SSS 不明显。
这对背景设计反而是好事：背景可以做一个“背光渐变”，自然地解释光来自背后；同时背景色也可以和材质更接近，让整体更融合。
光效融合
最后，为了让背景与几何体的光融合得更好，我加了 Bloom：在几何体更薄的区域，Bloom 更强，从而强化 SSS 的视觉。
（顺带一提：我还尝试过把字母动画和 Codrops 的 Logo 对齐，但看起来像儿童识字应用，于是放弃。）
调色与氛围
最后我加了亮度、对比度、gamma 校正，选择偏暖的配色让氛围更柔和。后期由多个 compute shader 完成，在 Main.js 里调用。
完整代码库：github.com/HectorArell…
简化版仓库：github.com/HectorArell…
你可以通过在 Demo URL 末尾加 /?word=something 来更改展示的单词。
结语
本文没有深入性能优化，我觉得也没必要：这个 Demo 本来就面向强 GPU，不是移动端。
WebGPU 的 timestamp query 让定位瓶颈变得更容易（例如 Blur3D.js 里就有注释掉的查询）。
这并不意味着“这套方案能直接上生产”。Felix 做过一个用 SPH 做字母的探索，非常快也很酷，你可以看看：fluid.felixmartinez.dev/
总之，这么多年过去，Felix 还是赢着赌局，而我还在努力扭转结果……希望你也能遇到一个让你说出 “hold my beer” 的人。
