前言：200个设备的感人帧率，当我正在为自己刚绘制好的站房设备欣喜时，却没发现，真正的噩梦才刚刚开始，渲染的帧率连10都破不了，整个场景不能用卡来形容了，因为已经不能算是动态页面了，跟静态页面相差无几，看着这感人的帧率，我最终踏上了性能优化的道路...

如果有小伙伴看过我之前的一篇性能优化文章 【ThreeJS】InstancedMesh 实战：从20000个Mesh到1个Draw Call 应该就知道为什么这么卡，没错，还是DrawCall的问题。那为什么区区200个设备，就能让我的场景变成PPT呢？那是因为模型文件导入Three.js后，通常是一个Group对象，里面塞满了几十上百个Mesh子对象。普通的一个Mesh一帧调用一次DrawCall，但一个复杂模型可能由上百个Mesh组成，相当于一个"Mesh大礼包"。我这200个设备，每个都有260个Mesh，总共52000个Mesh，每一帧绘制都要调用52000次DrawCall，CPU直接干冒烟了，你说这不卡才怪了。。

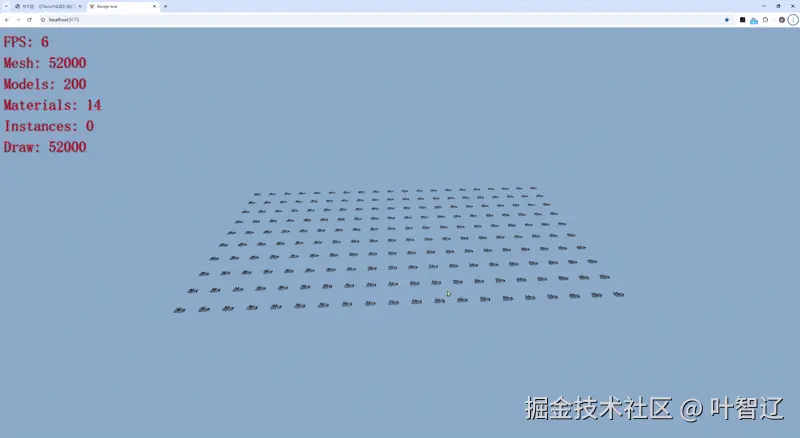

以下是当前帧率：

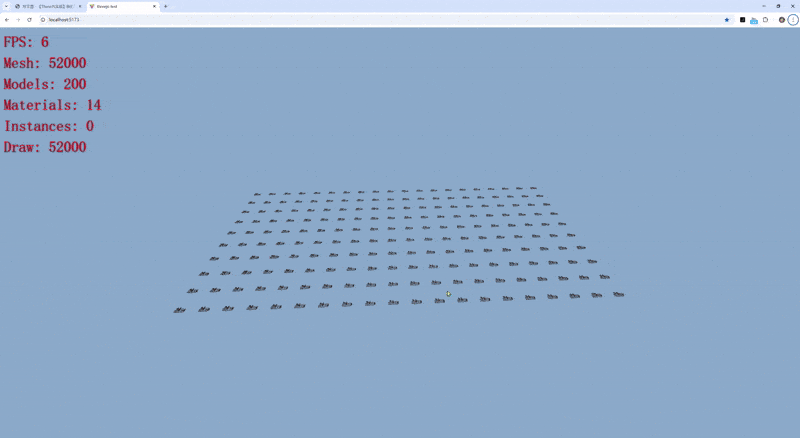

threejs-test - Google Chrome 2026-02-03 22-50-32.gif

可以看到卡出翔来了，那么我们就开始进入今天的正题，怎么把这么多的DrawCall，优化到跟德芙一样丝滑~(德芙打钱...)

首先我们需要收集信息判断瓶颈。我目前的场景上有52000个Mesh，200个模型以及52000次DrawCall，明显是CPU端的DrawCall提交瓶颈（浏览器每帧建议控制在1000次以内）。我们要做的就是把这52000个Mesh合并成尽可能少的DrawCall。

第一步：Blender预处理（模型减面+烘焙）

目标是把260个Mesh合并成1个，并把14种材质烘焙成1张Texture Atlas。

1. 导入模型

File → Import → 选择你的格式（STEP/FBX/OBJ）

2. 合并所有零件

  • 按 A 全选所有物体

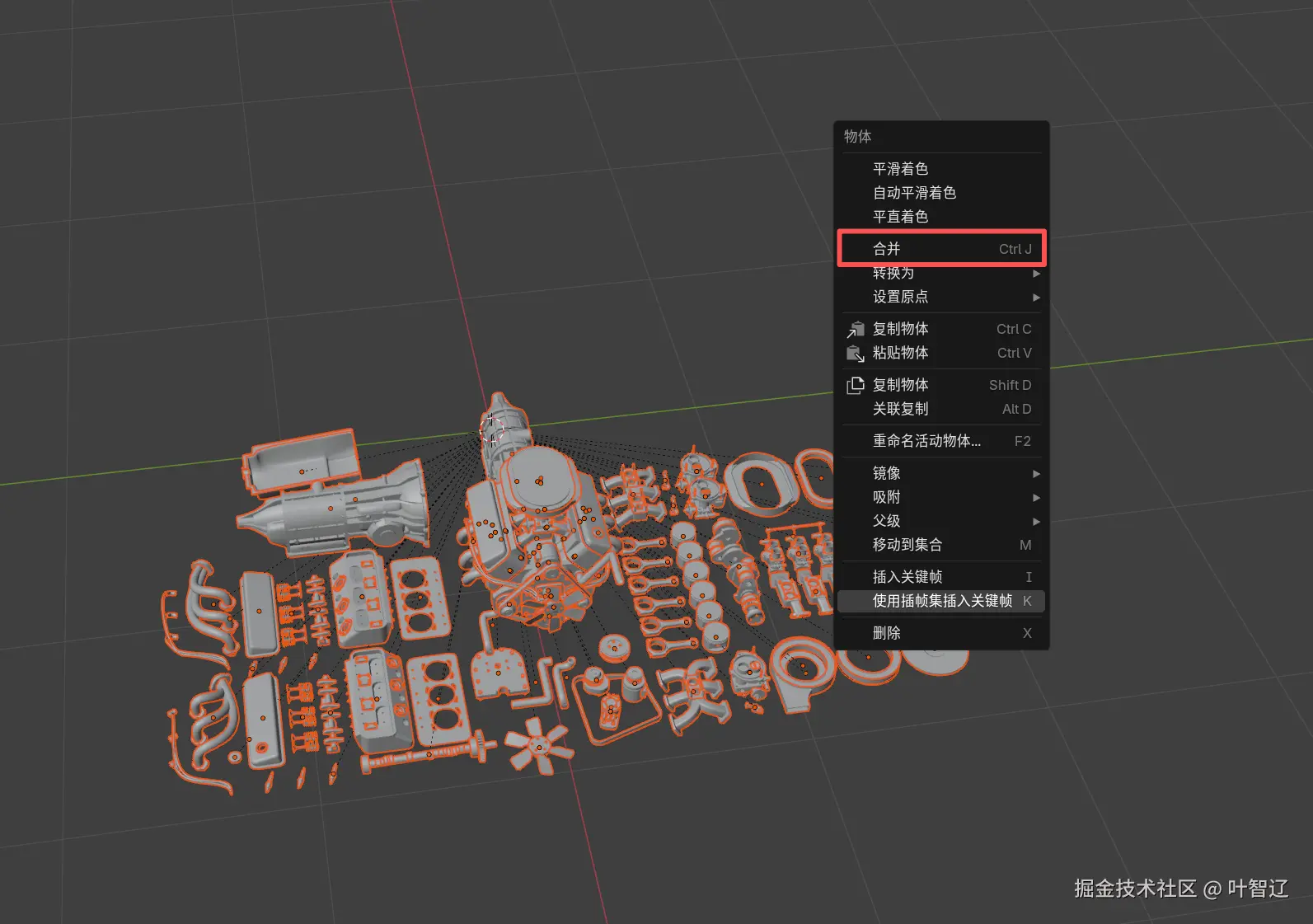

  • Ctrl+J 合并为单一物体

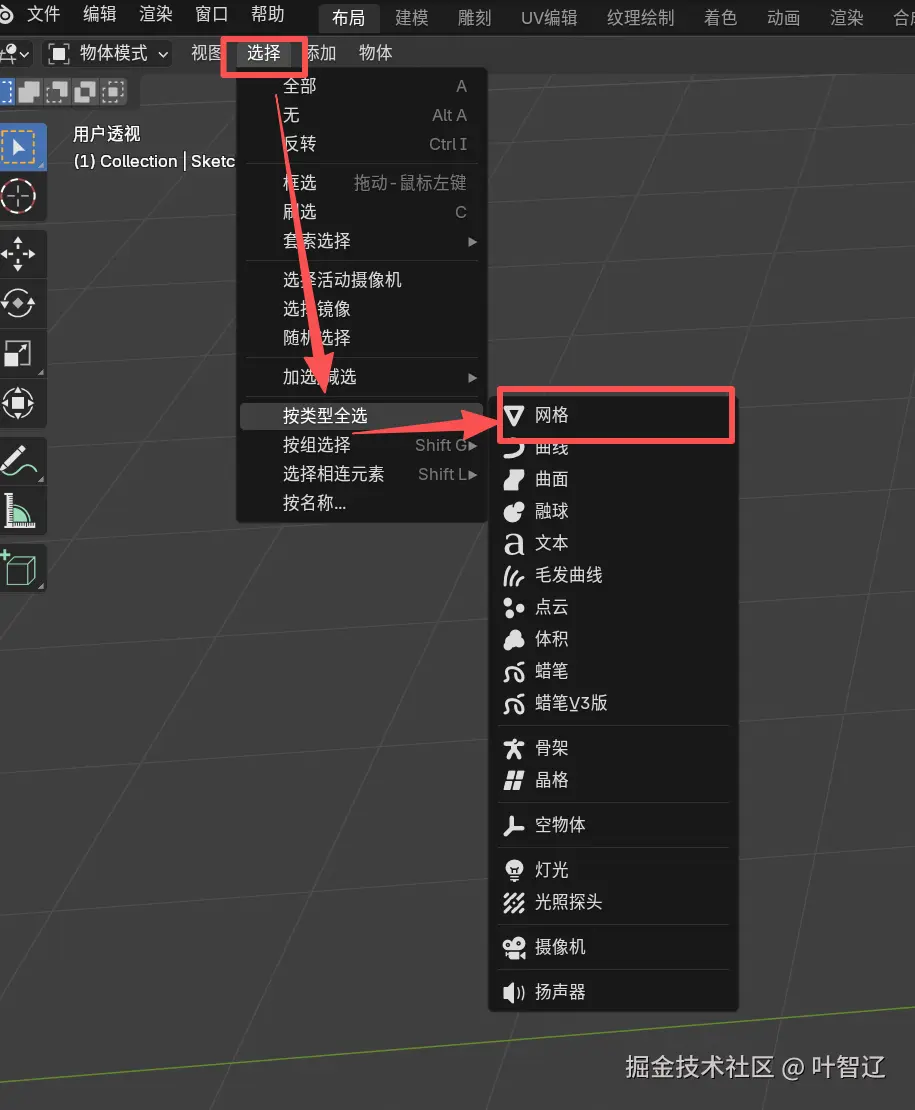

注意：全选后如果右键没有合并选项，可以按网格类型选择：


然后去右侧大纲视图随便右键个当前已是选中状态的物体，再回到场景里右键就有合并选项了。


3. UV重新展开（可选）

这是最容易被忽略但最重要的一步！ 合并后的模型UV如果重叠在一起，烘焙出来的贴图会一团糟。

  • 进入 Edit Mode（Tab键）
  • 按 A 全选面

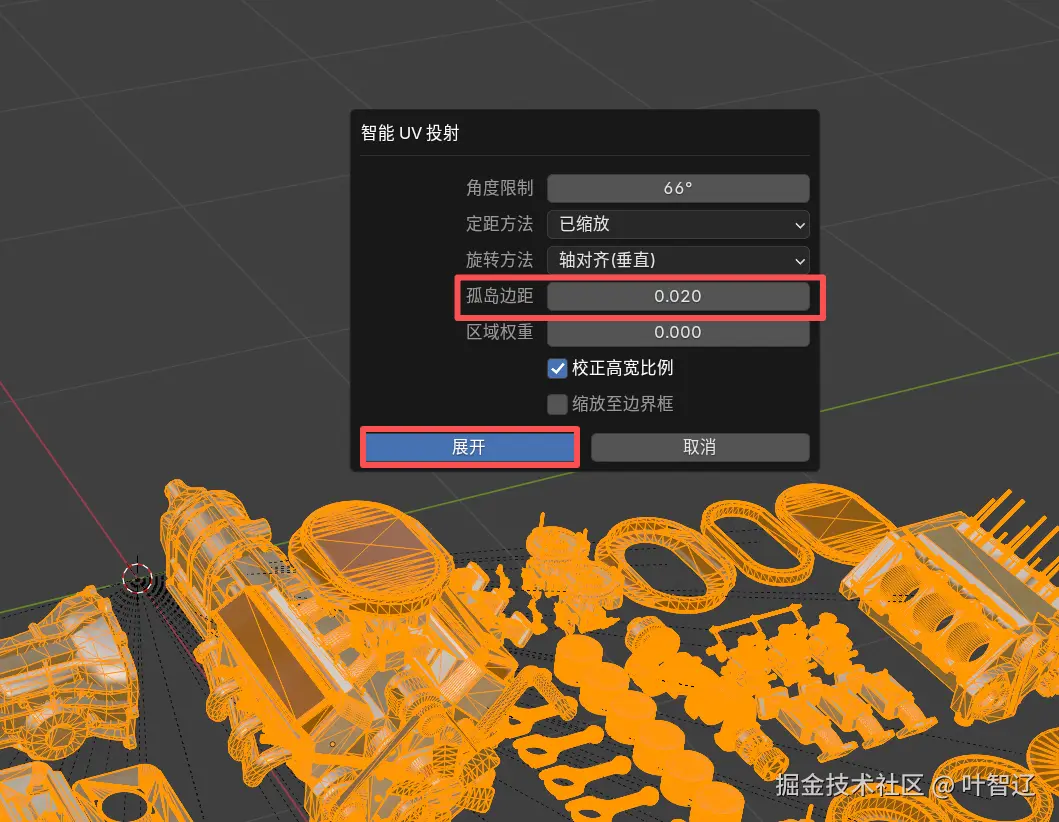

  • 按 U → Smart UV Project (智能UV投射)，确保UV islands分布合理且不重叠


4. 烘焙贴图（Texture Atlas）

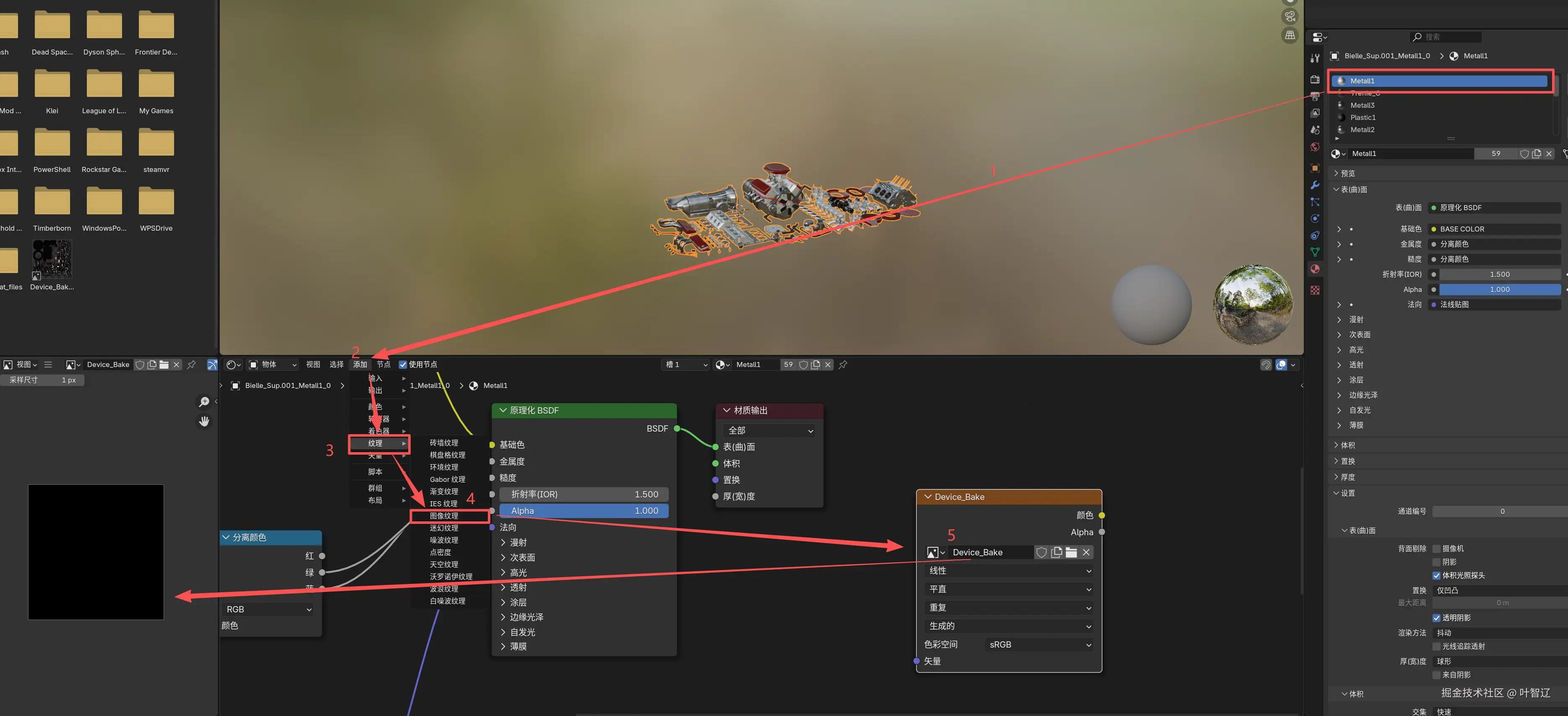

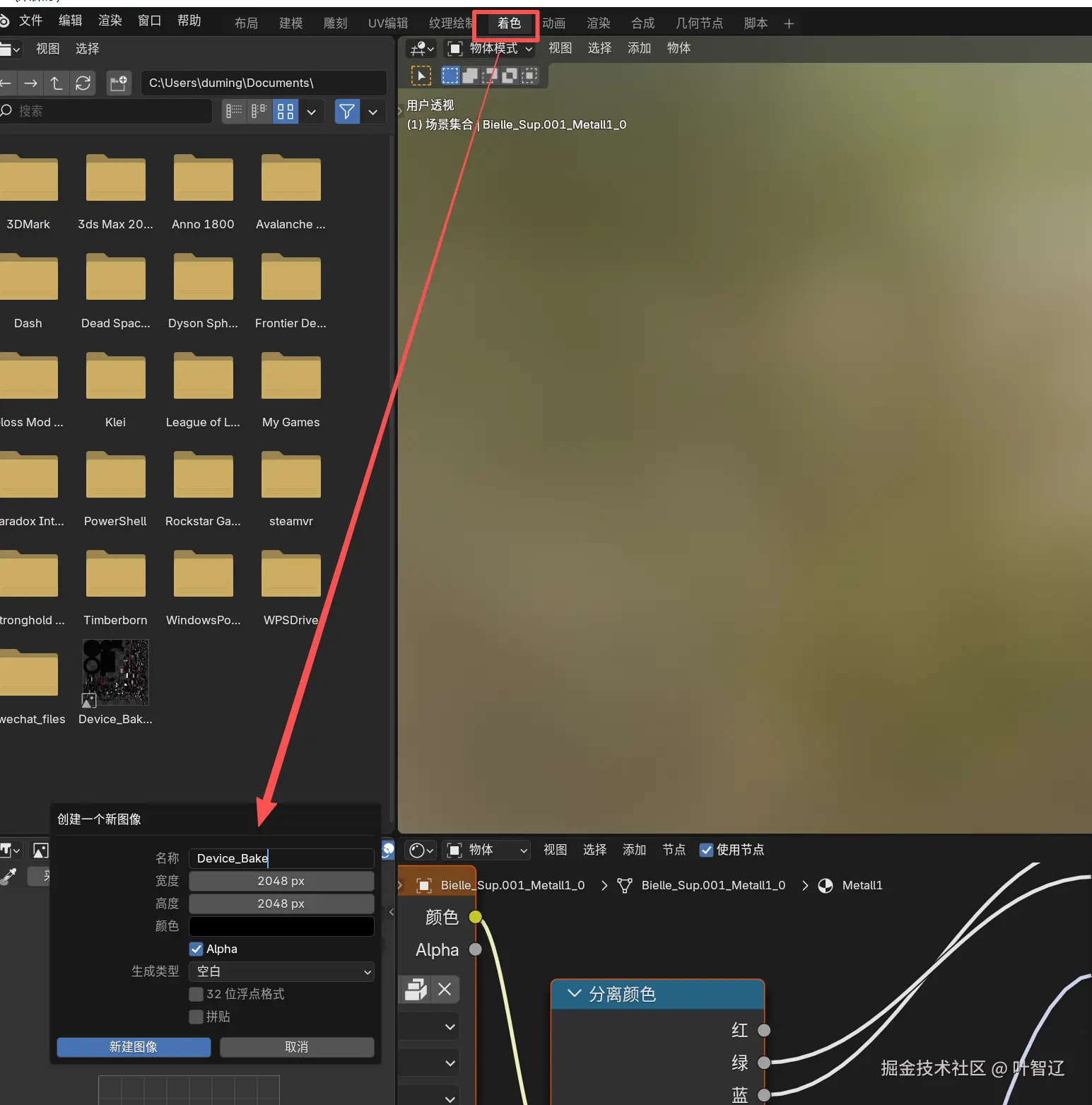

  • 点击顶部Shading选项进入着色页面，新建一个图像（比如叫Atlas_2048），这就是烘焙目标

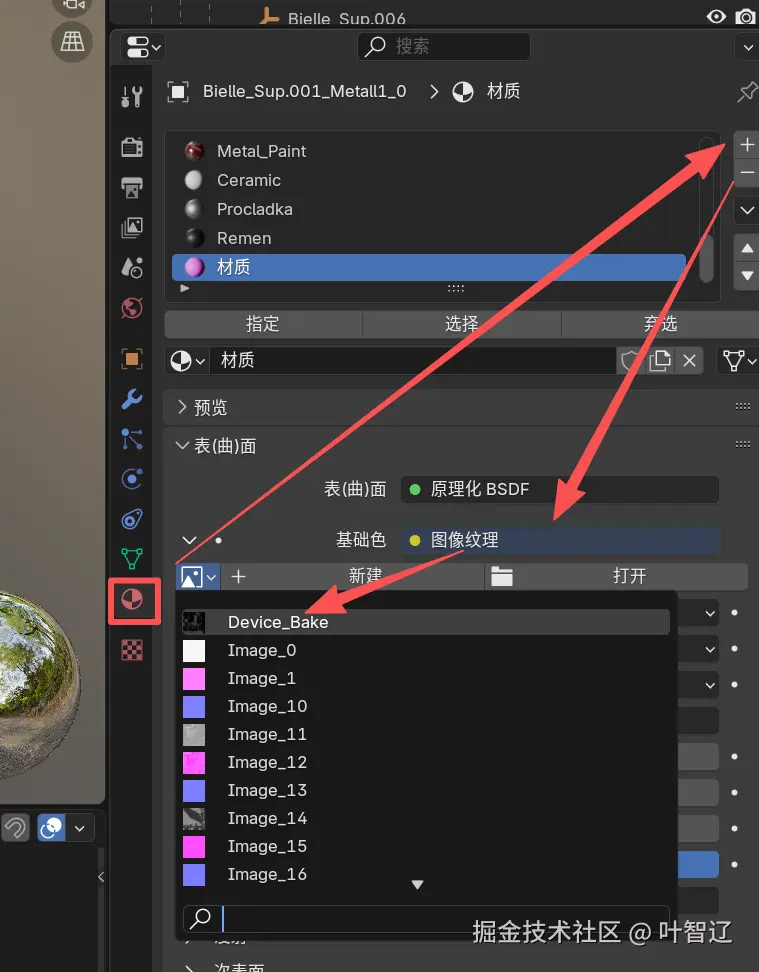

  • 给每个材质添加图像纹理节点，连接到基础色（Base Color），并选中新建的Atlas图像

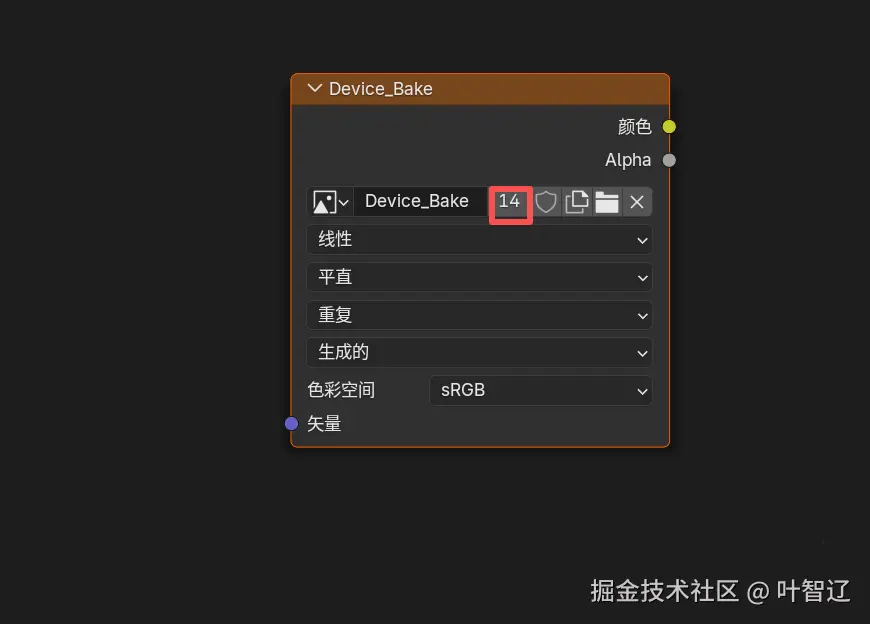

重复操作直到所有材质（我这里是14个）都连上了Atlas图像。看这里的数字，显示14就代表14个材质共享这张贴图：


  • 切换到Render Properties面板，选择Cycles渲染器，烘焙类型选Combined（有金属材质）或Diffuse（纯漫反射，贴图更小）

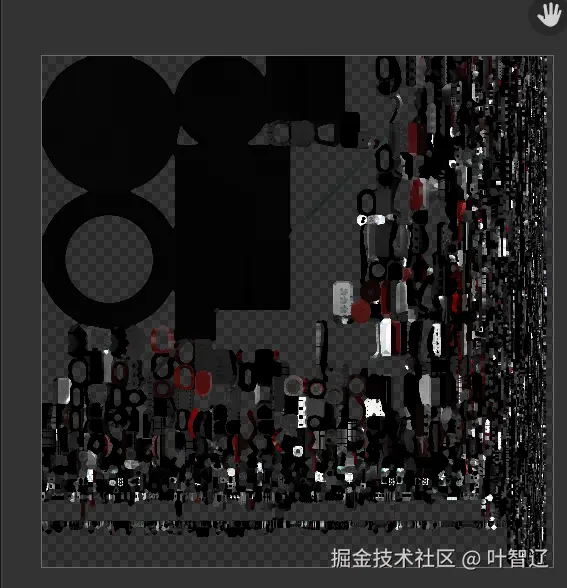

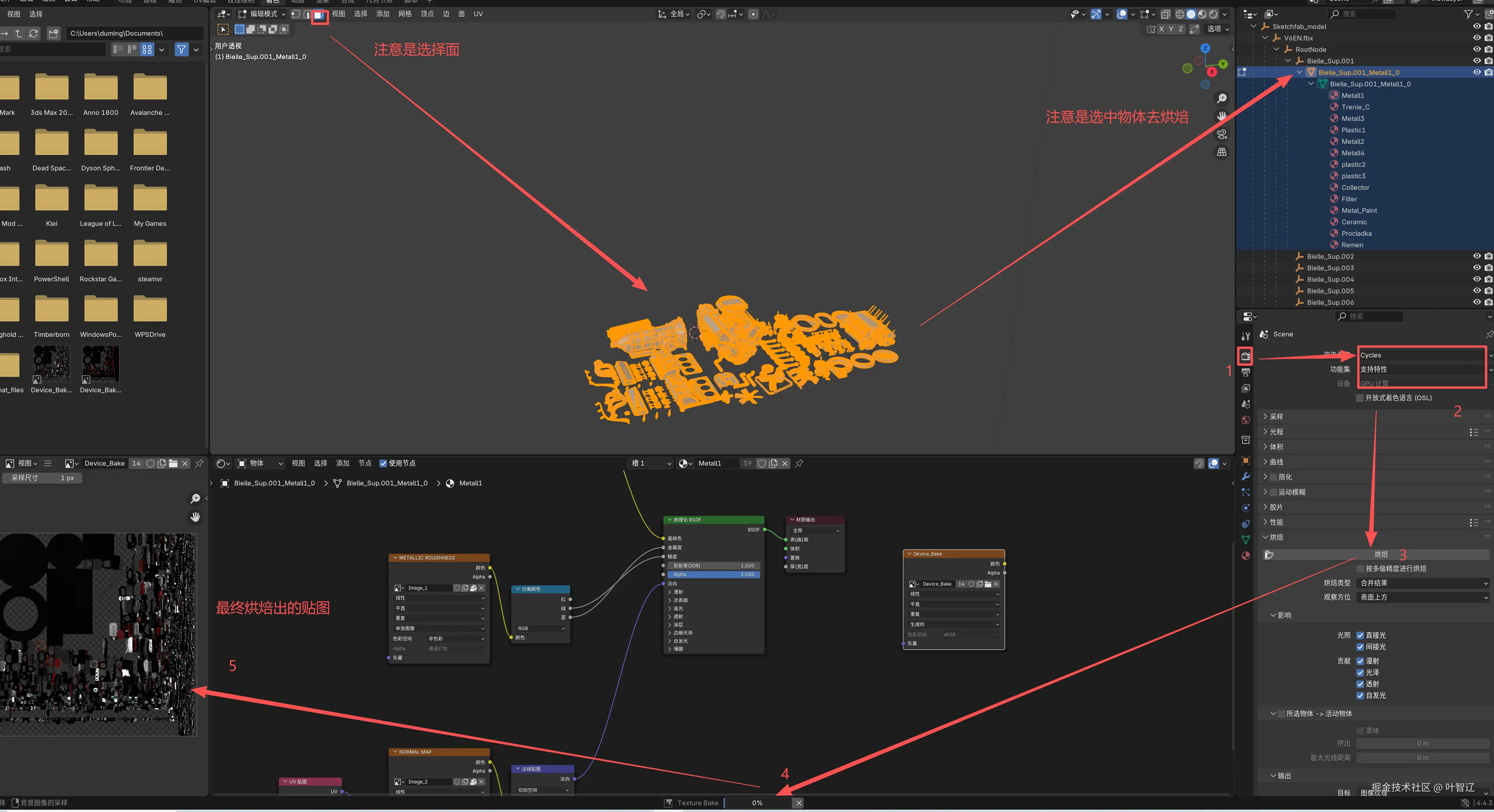

等进度条走完，得到一张合并了14种材质的贴图：


5. 清理材质

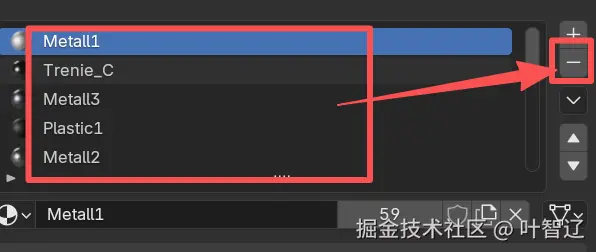

把之前的14个材质都删了，只保留一个使用Atlas贴图的材质：



导出模型，替换到场景看看效果：

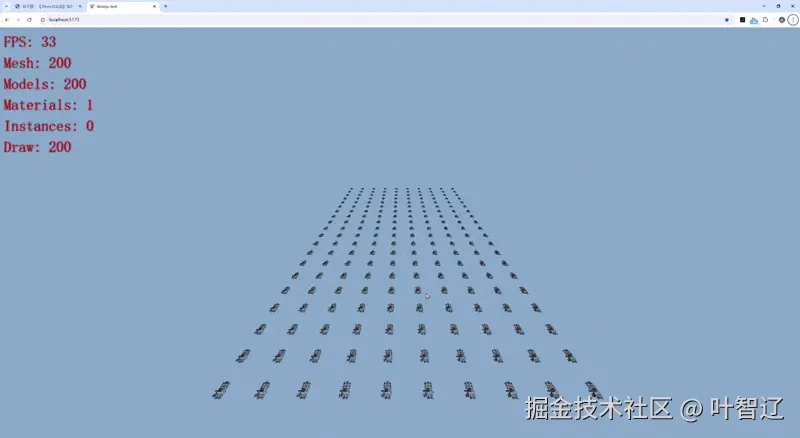

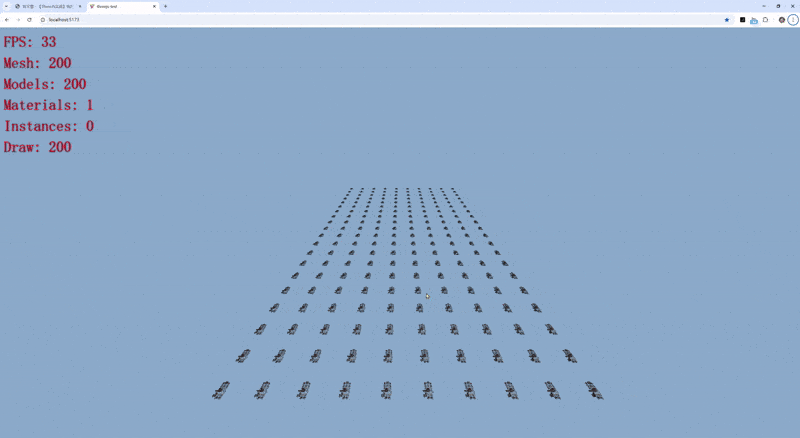

threejs-test - Google Chrome 2026-02-03 22-53-17.gif

见证奇迹！ DrawCall从52000降到了200次，帧率从个位数回升到30+。这是因为CPU不用再疯狂提交绘制指令了，但200次DrawCall还是有点多，毕竟我们追求的是draw call为1的极致丝滑~。

第二步：InstancedMesh 终极优化

现在要祭出大杀器了。注意：这个方法只适用于200个设备是相同模型的情况！ 如果是200种不同的设备（比如有空调、有变压器、有配电柜），请看文章末尾的"方案局限与替代方案"。

现在我们的模型只有1个Mesh+1个材质，完美符合InstancedMesh的条件。把200次DrawCall压到1次：

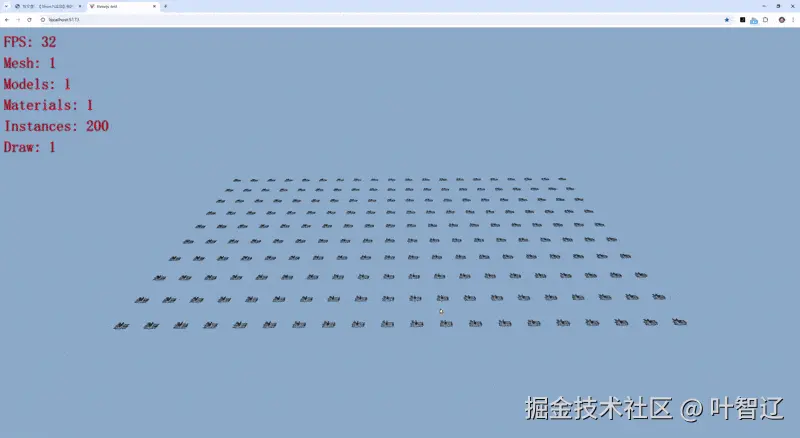

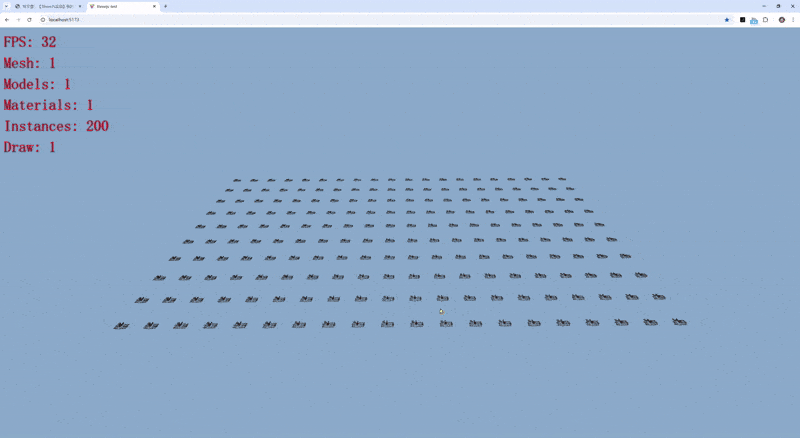

threejs-test - Google Chrome 2026-02-03 23-02-12.gif

200个设备，52000次DrawCall → 1次DrawCall！ GPU通过硬件实例化特性，一次指令批量渲染200个副本，CPU终于解放了。

至于帧率为什么和200次DrawCall时差不多，是因为测试机的GPU顶点处理或像素填充到了瓶颈（我这里就是因为GPU满载了）。

但在低端设备或更复杂场景下，减少DrawCall的收益肯定会非常明显滴~。

以下是完整代码（带资源释放和差异化颜色）：

// ---------- 加载 GLB，使用 InstancedMesh 批量渲染 ----------
const cols = 10;
const rows = 20;
const totalCount = cols * rows;
const spacing = 1.3;
const glbPath = '/v6.glb';
const loader = new GLTFLoader();

loader.load(glbPath, (gltf) => {
  const model = gltf.scene;

  // 根据模型尺寸计算缩放
  const box = new THREE.Box3().setFromObject(model);
  const size = box.getSize(new THREE.Vector3());
  const maxDim = Math.max(size.x, size.y, size.z, 0.001);
  const scale = 0.6 / maxDim;

  // 提取第一个Mesh作为实例模板（合并后的模型应该只有一个Mesh）
  let baseMesh = null;
  model.traverse((obj) => {
    if (obj.isMesh) {
      obj.castShadow = obj.receiveShadow = true;
      if (!baseMesh) baseMesh = obj;
    }
  });

  if (!baseMesh) {
    console.warn('GLB 中未找到 Mesh，无法创建 InstancedMesh');
    return;
  }

  // 克隆几何体和材质（防止影响原模型）
  const geometry = baseMesh.geometry.clone();

  // 防御性处理：材质可能是数组
  const rawMaterial = baseMesh.material;
  const material = Array.isArray(rawMaterial)
    ? rawMaterial[0].clone()
    : rawMaterial.clone();

  // 创建 InstancedMesh
  const instancedMesh = new THREE.InstancedMesh(geometry, material, totalCount);
  instancedMesh.castShadow = true;
  instancedMesh.receiveShadow = true;

  // 获取原始模型的世界旋转，保持朝向一致
  const worldQuat = new THREE.Quaternion();
  baseMesh.getWorldQuaternion(worldQuat);

  const dummy = new THREE.Object3D();
  const color = new THREE.Color();
  let idx = 0;

  for (let i = 0; i < rows; i++) {
    for (let j = 0; j < cols; j++) {
      // 设置位置
      dummy.position.set(
        (j - cols / 2 + 0.5) * spacing,
        0,
        (i - rows / 2 + 0.5) * spacing
      );
      dummy.quaternion.copy(worldQuat);
      dummy.scale.set(scale, scale, scale);
      dummy.updateMatrix();

      instancedMesh.setMatrixAt(idx, dummy.matrix);

      // 示例：给不同设备设置不同颜色（比如根据运行状态）
      // 前100个绿色，后100个红色
      if (idx < 100) {
        color.setHex(0x00ff00);
      } else {
        color.setHex(0xff0000);
      }
      instancedMesh.setColorAt(idx, color);

      idx++;
      if (idx >= totalCount) break;
    }
    if (idx >= totalCount) break;
  }

  instancedMesh.instanceMatrix.needsUpdate = true;
  instancedMesh.instanceColor.needsUpdate = true; // 如果用了setColorAt，必须设置这个
  scene.add(instancedMesh);

  // 释放原始模型占用的内存（很重要！）
  model.traverse((obj) => {
    if (obj.isMesh) {
      obj.geometry.dispose();
      if (Array.isArray(obj.material)) {
        obj.material.forEach(m => m.dispose());
      } else {
        obj.material.dispose();
      }
    }
  });

  console.log(`InstancedMesh 创建完成，共 ${totalCount} 个实例，DrawCall: 1`);

}, undefined, (err) => console.error('GLB 加载失败:', err));

⚠️ 重要：方案局限与替代方案

本文方案有两个硬前提：

  1. 200个设备必须是相同几何体（一模一样的模型）
  2. 经过烘焙后只剩下一个材质（或最多几个，但InstancedMesh要求同Geometry+同Material）

如果你的场景是200个不同的设备（不同型号、不同几何体）：

  • BatchedMesh（Three.js r151+）：支持不同几何体合并绘制，但控制更复杂
  • Merge Geometry：把多个不同几何体合并成一个大的BufferGeometry，适合静态场景（缺点是失去单个设备的控制能力，无法单独点击选中）
  • LOD + Frustum Culling：远处设备降低精度，视野外设备不渲染
  • 按需加载：只渲染视野内的设备，配合Octree空间分割

关于交互： 如果需要点击选中某个设备，使用raycaster.intersectObject(instancedMesh)，通过instanceId属性知道点中了第几个实例，然后可以通过getMatrixAt获取其位置信息。

总结

优化路径：52000 DrawCall（原始）→ 200 DrawCall（烘焙合并）→ 1 DrawCall（InstancedMesh）

核心思路就是减少CPU向GPU发送绘制指令的次数。Blender负责把"多Mesh多材质"变成"单Mesh单材质"，InstancedMesh负责把"绘制200次"变成"绘制1次"。

如果你的场景也是大批量重复设备，试试这个方案，让你的帧率飞起来~
