🛠️ 图解开源IoT平台ThingsBoard架构｜大白话讲清每个模块

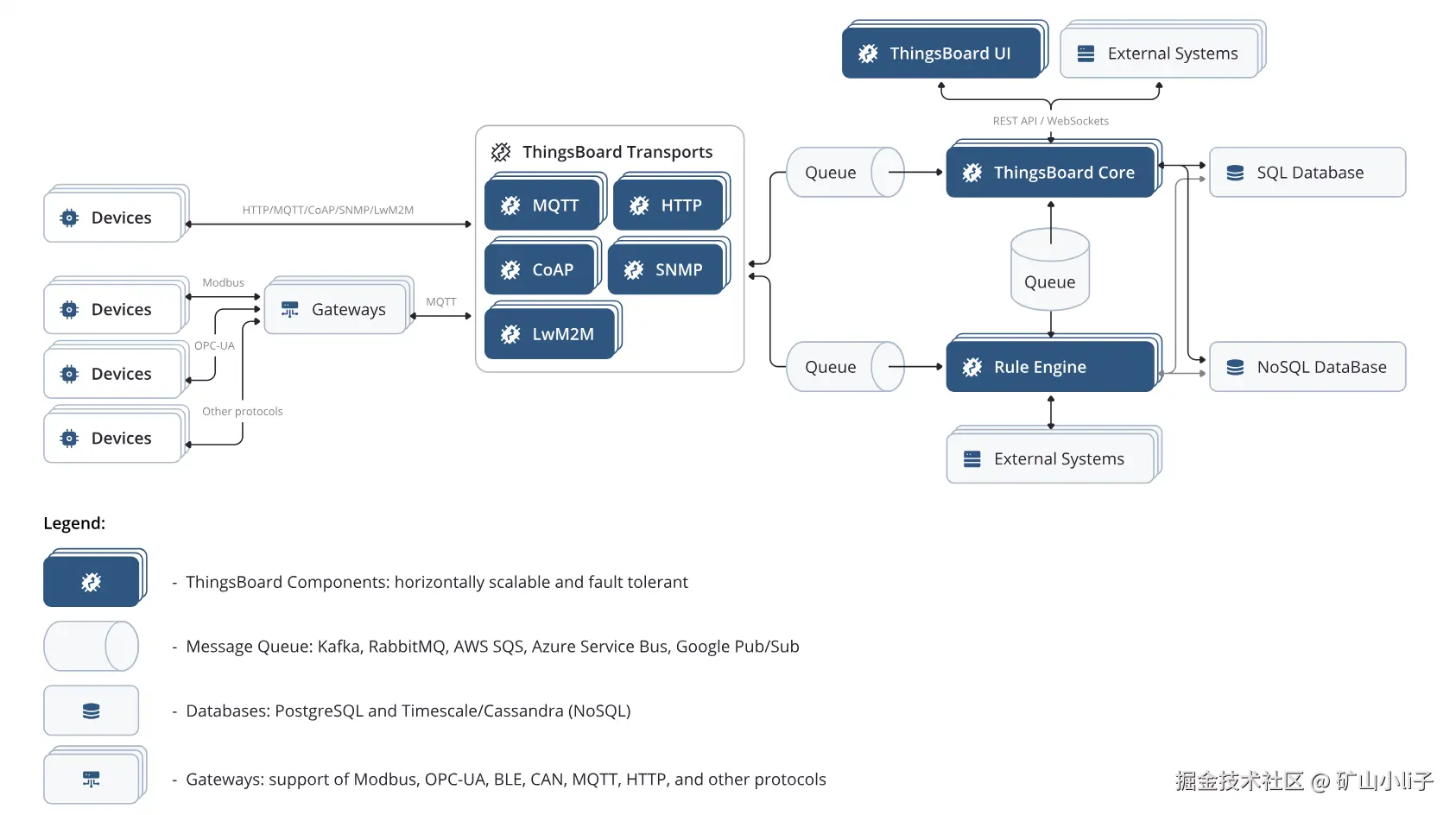

一张图看懂ThingsBoard的“指挥中心”逻辑，用生活化比喻拆解每个核心模块👇
🔍 模块拆解（对应架构图位置）
1. 【最左边：设备层+网关】→ 指挥中心的“信号来源”
- 图中位置：最左侧的「Devices」和「Gateways」
- 大白话：新设备（传感器、智能机床）用MQTT/HTTP等“通用语言”直接连平台；老设备（传统机床）先连“网关”这个接驳站，把Modbus/OPC-UA等工业协议转成标准MQTT，再接入平台。
2. 【ThingsBoard Transports（通信层）】→ 指挥中心的“翻译官团队”
- 图中位置：左上方的深蓝色模块（MQTT/HTTP/CoAP等）
- 大白话：每个子模块对应一种“语言翻译”，比如MQTT翻译官处理传感器数据，HTTP翻译官处理API请求。翻译完数据后，打包丢进“快递站”（消息队列），还会给设备做身份验证、分组管理。
3. 【消息队列（Queue）】→ 指挥中心的“快递站”
- 图中位置：中间的白色圆柱
- 大白话：各个部门之间传数据靠“快递”，支持Kafka/RabbitMQ等“快递公司”，保证数据不丢、顺序不乱。传输层会把数据分两路丢给“总调度室”（Core）和“智能大脑”（规则引擎），让两边并行干活。
4. 【ThingsBoard Core（内核）】→ 指挥中心的“总调度室”
- 图中位置：右上方的深蓝色模块
- 大白话：负责响应你的操作（比如在网页查设备状态），把设备身份、在线状态等“基础档案”存到SQL数据库（PostgreSQL），还会和规则引擎互通消息，保证设备状态同步。
5. 【Rule Engine（规则引擎）】→ 指挥中心的“智能大脑”
- 图中位置：右下方的深蓝色模块
- 大白话：平台的业务核心，处理所有设备实时数据，比如“温度超80℃触发报警”的规则就是它执行的。处理完的数据（报警记录、时序遥测）存到NoSQL数据库（TimescaleDB/Cassandra），还能直接把报警推给企业微信等外部系统。
6. 【UI & 外部系统】→ 指挥中心的“监控大屏+对外接口”
- 图中位置：最上方和最下方的浅灰色模块
- 大白话：Web UI是你能看到的监控大屏/操作面板，本身不存数据，所有操作都去问“总调度室”要数据；外部系统接口用来对接ERP/MES等企业系统，实现跨平台数据互通。
📋 完整数据流演示（报警触发场景）
传感器→MQTT翻译官→消息队列→同时发给Core和规则引擎→规则引擎触发报警并存入NoSQL→Core更新设备状态到SQL→UI展示报警信息
✨ 核心总结
- 定位：IoT设备的“超级指挥中心”，核心是「接设备→收数据→发指令→处理规则」
- 关键模块：规则引擎是“大脑”（处理业务），消息队列是“快递站”（传数据），通信层是“翻译官”（解协议）
- 部署建议：设备少用单体模式（简单低成本），设备多用微服务模式（稳定抗造）
- 存储方案：推荐“SQL+NoSQL”混合模式，兼顾“基础档案查询快”和“时序数据存得多”
