Draw Call从1388降到26：BIM模型的"瘦身四部曲"

一、先上效果：四步优化的"恐怖"数据

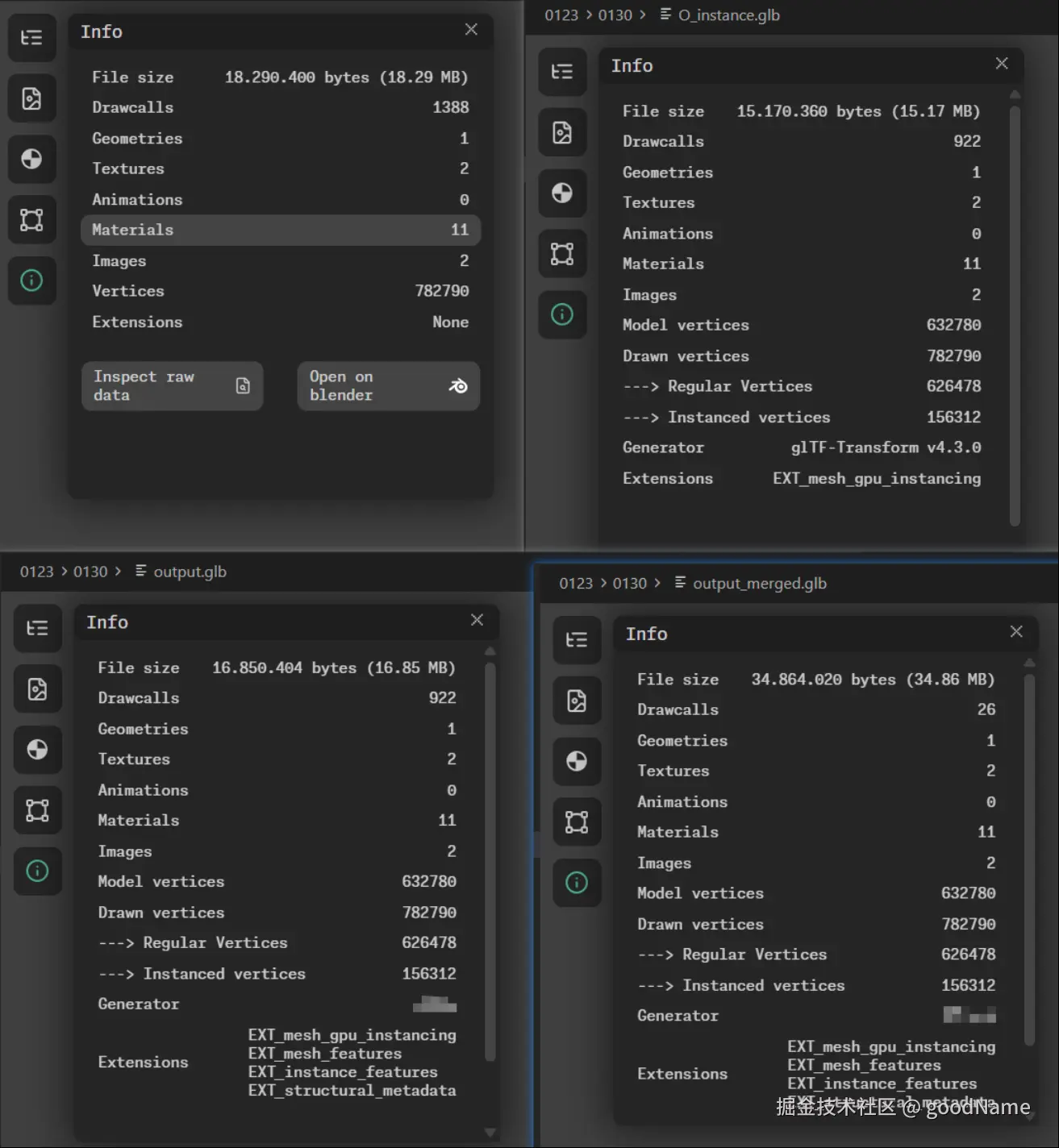

直接看我们最直观的对比：

阶段核心操作Draw Calls体积关键指标变化
原始直接导出138818.29MB每个构件独立渲染
Step1校验修复138818.29MB去掉非法属性，为后续铺路
Step2GPU实例化92215.17MB15万+顶点转为实例渲染
Step3Feature ID绑定92216.85MB每个构件有了"身份证"
Step4Mesh合并2634.86MB*终极绝杀，Draw Call降98%

*注：Step4体积暂时上涨是因为增加了顶点属性数据（Feature ID和颜色），下一篇用Draco压缩后会大幅回落，但Draw Call保持26不变。

1388 → 26，这就是我们要聊的"黑魔法"。

二、优化总览：四步"整容"流程

BIM模型（Revit导出）最大的病：每个构件都是独立的Mesh，几何双胞胎互不认识，CPU和GPU疯狂"传纸条"。

我们的解决方案分四步：

graph TD
    A[原始模型<br>1388个Draw Calls] --> B
    subgraph B [Step1: 清垃圾]
        B1[修复后<br>1388个Draw Calls]
        B2[删除非法属性<br>修复4字节对齐]
    end
    B --> C
    subgraph C [Step2: 去重]
        C1[实例化后<br>922个Draw Calls]
        C2[EXT_mesh_gpu_instancing<br>相同几何变实例]
    end
    C --> D
    subgraph D [Step3: 上户口]
        D1[增加Feature后<br>922个Draw Calls]
        D2[EXT_mesh_features<br>EXT_instance_features]
    end
    D --> E
    subgraph E [Step4: 大合并]
        E1[最终<br>26个Draw Calls]
        E2[Mesh合并 + 顶点颜色<br>材质归类]
    end

四个GLTF扩展的协作战术：

  • EXT_mesh_gpu_instancing：解决"重复构件"（如100扇相同的门）
  • EXT_mesh_features：给非实例化构件上户口（顶点属性_Feature_ID）
  • EXT_instance_features：给实例化构件上户口（每个实例一个ID）
  • EXT_structural_metadata：建户口本（Property Table，存Element ID等业务数据）

三、详细拆解：一步步杀死Draw Call

Step 1：清垃圾 —— 修复GLTF校验错误

Revit导出的GLB总是带着"私货"：Qid、mid、mapsymbolId...这些非标准属性会让Cesium验证器直接红温，甚至导致后续工具链报错。

核心操作：

# 给模型"洗澡"：删除非法属性
for node in gltf_data['nodes']:
    node.pop('Qid', None)          # Revit的构件ID，但非标准
    node.pop('index', None)        # 非法属性
    node.pop('mapsymbolId', None)  # Cesium不认识

    # 删除空的children数组（洁癖操作）
    if node.get('children') == []:
        del node['children']

还有4字节对齐强迫症治疗：GLTF规范要求所有buffer数据必须4字节对齐，Revit经常"歪着站"，我们要把它"扶正"，否则GPU读取会报错。

Step 2：GPU实例化 —— 几何去重（EXT_mesh_gpu_instancing）

效果：Draw Call 1388 → 922（降33%）

原理：100扇 identical 的门，传统方式是画100次；实例化后是画1次，传100个变换矩阵。

一键命令：

gltf-transform instance input.glb output.glb --min 10

这时候看截图里的Instanced vertices: 156312，意味着这15万+顶点是通过实例化渲染的——它们共享同一份几何数据，只传不同的translation/rotation/scale。

但有个问题：合并后怎么知道用户点了哪扇门？这就引出Step 3。

Step 3：Feature ID体系 —— 给构件"上户口"

这是最硬核的部分。我们要在WebGL的顶点数据里藏一个"暗号"：_FEATURE_ID_0。

3.1 非实例化构件：EXT_mesh_features

对于没被实例化的几何（如异形楼板），直接在顶点属性里塞ID：

# 给每个顶点分配Feature ID（同一构件用相同ID）
feature_ids = np.full(vertex_count, property_table_row, dtype=np.uint16)

# 绑定到GLTF primitive
prim['attributes']['_FEATURE_ID_0'] = feature_acc_idx
prim['extensions']['EXT_mesh_features'] = {
    'featureIds': [{
        'featureCount': unique_feature_ids,
        'attribute': 0,        # 对应 _FEATURE_ID_0
        'propertyTable': 0     # 查哪张表
    }]
}
3.2 实例化构件：EXT_instance_features

对于那100扇门（实例化后只有一个Mesh），需要给每个实例一个ID：

# 每个实例一个Feature ID
feature_ids = np.arange(instance_count, dtype=np.uint32) + start_id

# 放到instancing的attributes里（和TRANSLATION/ROTATION同级）
attributes['_FEATURE_ID_0'] = feature_acc_idx

# 在node上声明
node['extensions']['EXT_instance_features'] = {
    'featureIds': [{
        'featureCount': instance_count,
        'attribute': 0,
        'propertyTable': 0
    }]
}
3.3 建户口本：EXT_structural_metadata

光有ID不够，还要把ID映射到Element ID（Revit里的构件ID）：

// Property Table：Feature ID → Element ID
{
  "schema": {
    "classes": {
      "class_element": {
        "properties": {
          "elementID": {"type": "STRING"},  // 存"3579221"
          "name": {"type": "STRING"}        // 存"标准门"
        }
      }
    }
  },
  "propertyTables": [{
    "class": "class_element",
    "count": 1000,
    "properties": {
      "elementID": {"values": 指向buffer的accessor索引}
    }
  }]
}

工作流：点击模型 → Cesium读_FEATURE_ID_0（比如42）→ 查Property Table第42行 → 得到elementID: "3579221" → 查业务库得知这是"三楼男厕所第二扇门"。

Step 4：Mesh合并 —— 终极杀招（降Draw Call核心）

效果：Draw Call 922 → 26（降97%！）

实例化解决了"重复构件"，但还有大量独一无二的小构件（不同形状的梁、板、柱）。Mesh合并就是把相同材质的mesh全部"焊"在一起。

分类策略：

# 识别已被实例化的mesh（这些不能动！）
instanced_meshes = get_instanced_mesh_indices(gltf_data)

# 剩下的按材质分类
textured = []       # 有贴图的：按贴图合并
opaque_solid = []   # 不透明纯色：全部焊成一个mesh！
transparent = []    # 透明的：单独一个mesh（避免深度排序问题）

# 顶点数据直接拼接（注意要用世界矩阵变换，避免叠在原点）
merged_vertices = np.vstack([m['vertices'] for m in opaque_solid])
merged_indices = np.concatenate([m['indices'] + offset for m in opaque_solid])

为什么用顶点颜色（COLOR_0）？

如果不这么做，每个不同颜色的构件都要切分一个Material，切换Material又会产生新的Draw Call！把颜色绑在顶点上，一个Material走天下：

# 材质颜色 → 顶点颜色（RGBA）
colors = np.tile(base_color * 255, (vertex_count, 1))
prim['attributes']['COLOR_0'] = color_acc_idx  # VEC4 UNSIGNED_BYTE normalized

26个Draw Call的构成：

  • 若干贴图材质（每个贴图1个）
  • 1个不透明纯色大mesh
  • 1个透明mesh
  • 若干实例化mesh（每个实例化对象1个）

四、关键认知：为什么体积暂时变大了？

注意到Step4后体积从16MB涨到了34MB？别慌，这是正常的中间态：

  1. 增加了_FEATURE_ID_0：每个顶点+4字节（uint16对齐到4字节）
  2. 增加了COLOR_0：每个顶点+4字节（RGBA）
  3. 存了Property Table：字符串数据（elementID等）

但这些数据是高度可压缩的：

  • 几何数据（顶点位置、法线）用Draco压缩 → 能压掉70%
  • 贴图用KTX2/Basis压缩 → 能压掉80%
  • Feature ID是连续整数，压缩率极高

五、总结：优化的本质是"让CPU少说话"

记住这个公式：

优化的本质不是让GPU少干活，而是让CPU少说话（减少Draw Call）。

  • Step1：解决"格式错误"（让工具链能处理）
  • Step2：解决"重复几何"（100扇门画1次）
  • Step3：解决"身份识别"（能拾取、能查询）
  • Step4：解决"琐碎绘制"（把小碎块焊成大块）

GPU表示："顶点数量你随便加（反正我并行计算快），但你别一直烦我（Draw Call太多）。"

六、Cesium实战：丝滑帧率 + 指哪打哪的拾取

前面所有优化都是"幕后工作"，现在看看台前效果——当模型在Cesium里跑起来，帧率稳了，鼠标指哪就能选中哪根梁、哪扇窗。

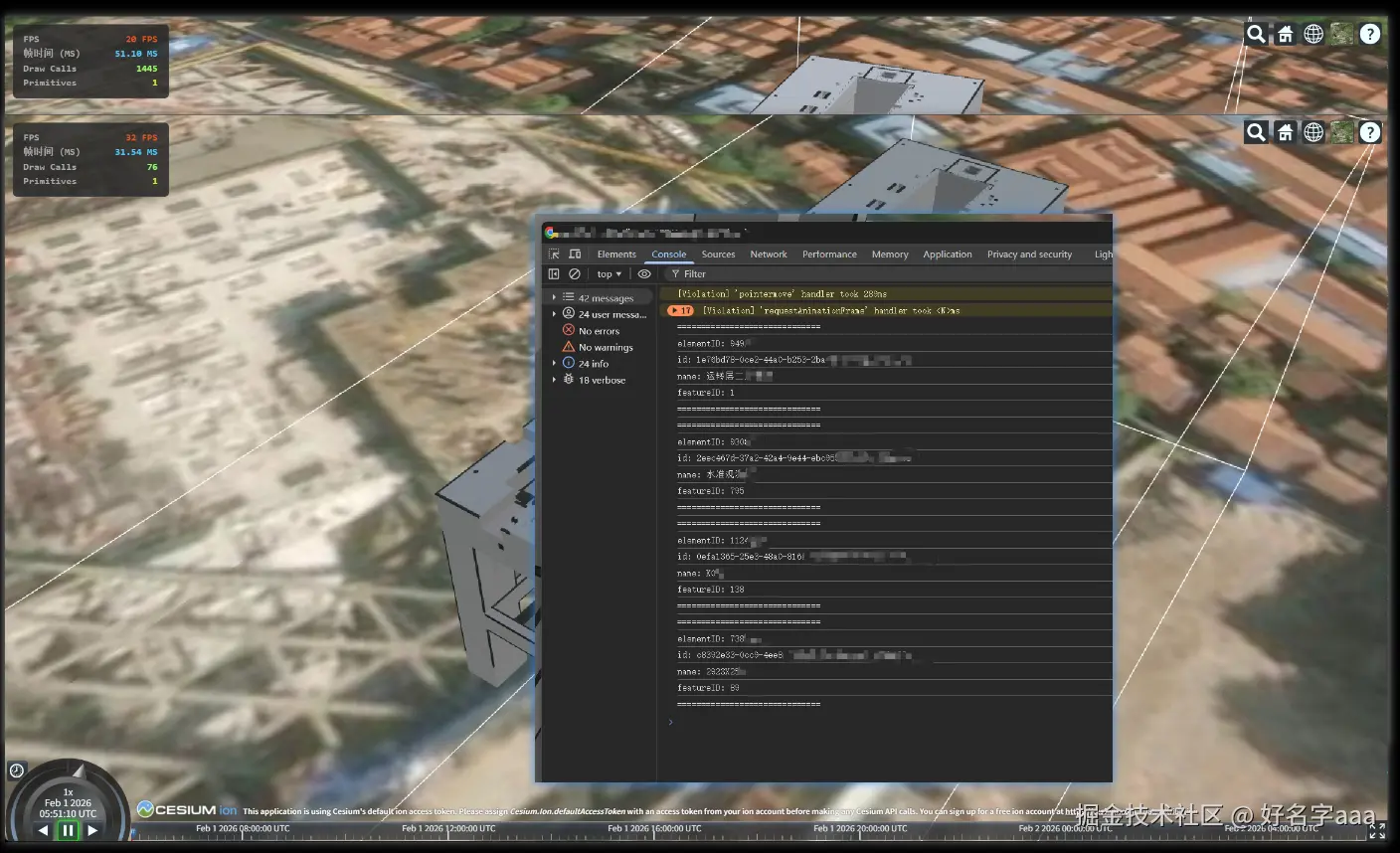

6.1 帧率对比：从PPT到丝滑


为什么帧率提升这么明显？

Cesium的渲染管线中，Draw Call是头号性能杀手。1388次绘制意味着CPU每帧要准备1388次渲染状态、切换材质、上传数据；而26次绘制时，CPU基本在"摸鱼"，GPU全力干活。

💡 冷知识：在WebGL里，CPU准备渲染状态的时间往往比GPU实际绘制时间还长。这就是为什么减少Draw Call比减少顶点数更能提升帧率。

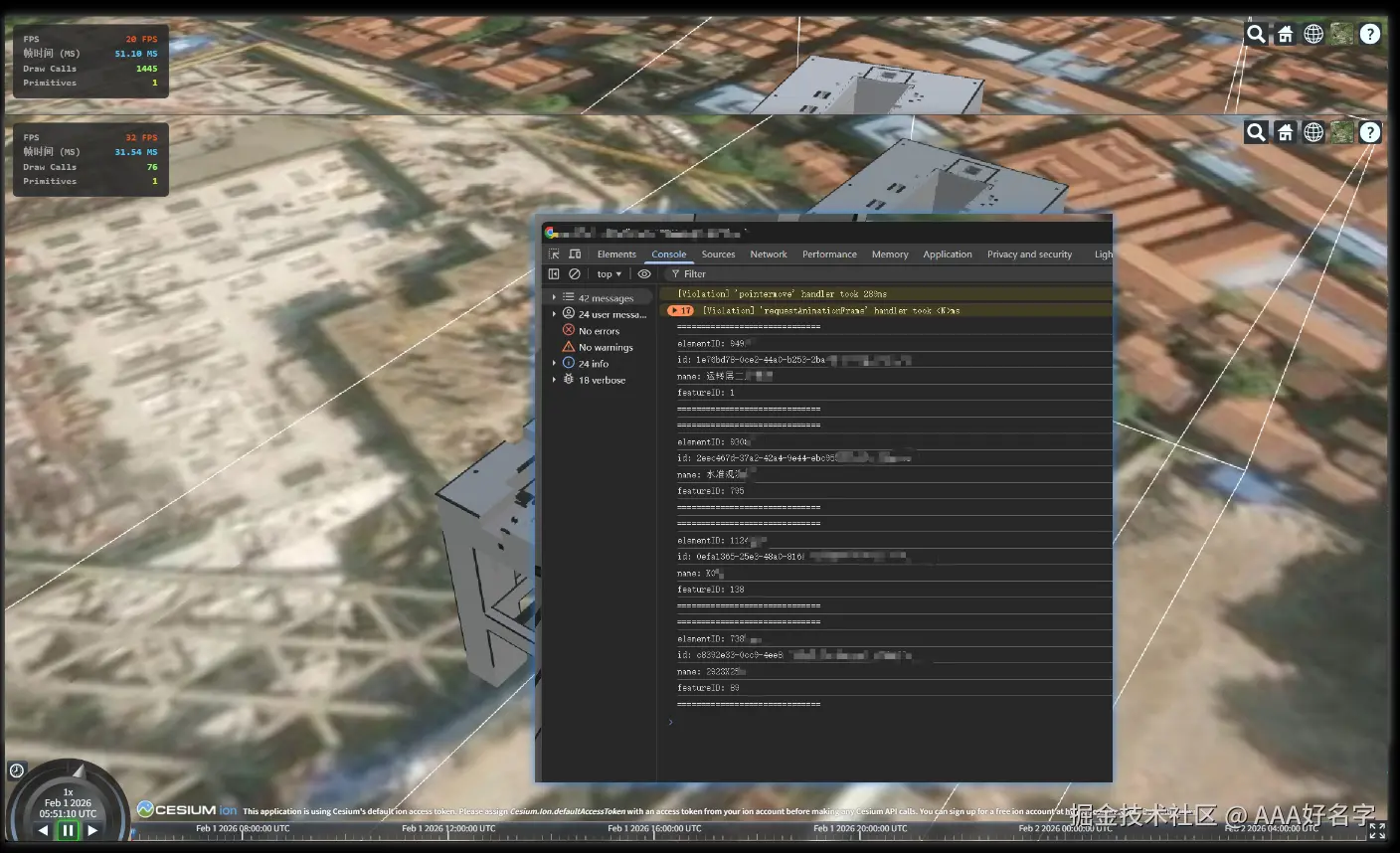

6.2 拾取功能：终于能"指哪打哪"了

优化前的问题：点半天选不中一根柱子，或者选中了不知道是哪个构件（没有Element ID关联业务数据）。

优化后，基于Step 3绑定的Feature ID体系，我们可以实现像素级精准拾取。

拾取原理回顾

当用户在Cesium中点击模型时，发生了什么？

鼠标点击 → Cesium读取该像素深度 → 找到对应图元
    ↓
读取 _FEATURE_ID_0 值（比如 42）
    ↓
查 EXT_structural_metadata 的 Property Table
    ↓
第42行 → elementID: "3579221", name: "标准门"
    ↓
拿着3579221去查业务数据库 → 展示构件信息

对于实例化构件的特殊处理：

如果是那100扇门（实例化渲染），Cesium会自动处理EXT_instance_features，pickedFeature.featureId返回的是实例级别的ID（0-99），而不是网格级别的ID。这也是为什么我们在Step 3要给每个实例单独分配Feature ID。

Cesium中模型的解析原理，有机会会单独出一篇文章细说。
