前端搞 AI 只能调 API？带你用 LangGraph + React + Nest实现一个能“思考”的绘图 Agent

小林的编程开发日记
793 阅读13分钟

背景：

大家好，我是【小林】，近期对于AiAgent颇有兴趣，很多人都问，这么久不更新Flutter文章是不是弃坑了呢？

其实并没有，原因有以下，第一是近一个月工作比较忙，需求比较多，全身心的投入到了业务开发，没有太多时间去沉淀自己的想法和思路（仅剩不多的精力还留给了agent项目！！）第二就是流量不太好，我的Flutter文章虽然点赞、收藏、评论占阅读量的比重很大，但是阅读量始终卡在2000，让我也觉得比较缺乏动力...

“很多人觉得前端就是画画页面，调调接口。在 AI 时代，难道我们就只能做一个把 prompt 发给后端的‘搬运工’吗？去年在公司做文生图项目时，我发现传统的单次调用模式根本满足不了复杂需求。于是我决定利用下班精力，用 React + NestJS 自己打通这套 AI Agent 全栈工作流。这篇文章不仅是技术分享，更是一个前端开发的‘自救’笔记。”

话说回来，其实做这个agent项目还是源于我在去年公司做的项目，简单描述就是文生图、图生图，不过当时受制于AI远没有今天这么强大等等综合的原因吧，我有特别多的想法没有实践出来，我觉得现在应该有能力实现一部分出来了。

这套Agent工作流本质上来说就是当人面对一个复杂需求时，需要的不是单个 AI 模型，而是一个能"思考"、"决策"、"执行"的智能系统。

这篇文章讲清楚一件事：如何用 LangGraph 设计和实现一个完整的 AI Agent 工作流。从需求分析到架构设计，从节点编排到流式执行，基于真实的工程实践。（有机会和时间可以详细讲讲我这个项目是如何从零到一实现的）

一、为什么需要 Agent 工作流？

1.1 传统方式的困境

做个 AI 绘图功能，第一反应是什么？

// 最简单的方式：直接调 API
async function generateImage(prompt: string) {
  const result = await llm.call(prompt);
  return result;
}

但这有几个问题：

问题1：用户说的不专业

  • 用户："来张酷炫的图"
  • AI：什么叫"酷炫"？赛博朋克？极简风？还是蒸汽朋克？

问题2：无法理解上下文

  • 用户："生成一只猫"
  • 用户："加个墨镜" → AI 不知道是在"猫"上加，还是重新生成

问题3：无法自我优化

  • 生成效果不好？AI 不会自动调整参数重试

这些问题，本质上是 "单次调用"模式的局限 。用户想要的是一个能"理解意图 → 检索知识 → 执行任务 → 质量检查 → 优化调整"的完整流程。

1.2 Agent 工作流的价值

Agent 工作流就是把复杂任务拆解成多个步骤，每个步骤由专门的"节点"（Node）负责，节点之间通过"状态"（State）传递数据。

打个比方：

  • 传统方式：你让一个助手做项目，他啥都得会，但每个都不精
  • Agent 工作流：你有个专业团队，有人理解需求，有人查资料，有人执行，有人检查质量

实际场景中，Agent 工作流的价值体现在：

场景1：内容创作团队 编辑说"写一篇关于 AI 的文章"，传统方式直接生成一篇。但 Agent 工作流会：

  1. 分析目标读者（Planner）
  2. 搜索最新资讯（RAG）
  3. 生成大纲（Executor）
  4. 撰写正文（Executor）
  5. 检查质量（Critic）

场景2：智能客服 用户说"我的订单怎么还没到"，传统方式可能直接查数据库。但 Agent 工作流会：

  1. 识别用户意图（查询订单/催单/退货？）
  2. 查询订单状态
  3. 判断是否异常
  4. 给出解决方案或转人工

场景3：AI 绘图助手（本文重点） 用户说"生成一只赛博朋克风格的猫"，Agent 工作流会：

  1. 理解意图（文生图？局部重绘？）
  2. 检索相关风格（什么是赛博朋克？）
  3. 选择合适的模型和参数
  4. 执行生成
  5. 检查质量，不行就重试

[截图位置：展示一个完整的 Agent 工作流执行过程，包含每个节点的状态]

1.3 为什么选 LangGraph？

做 Agent 工作流，有几个选择：

方案优点缺点适用场景
LangChain Chain简单直接不支持循环、条件分支复杂简单的线性任务
AutoGPT自主性强过于黑盒，难定制自主探索类任务
自己写状态机完全可控重复造轮子有特殊需求
LangGraph灵活+可视化学习曲线陡复杂工作流

选 LangGraph 的三个理由：

理由1：状态图模式

// 定义状态
interface AgentState {
  userInput: string;
  intent?: IntentResult;
  enhancedPrompt?: string;
  result?: string;
}

// 定义图（节点 + 边）
const graph = new StateGraph(AgentStateAnnotation)
  .addNode("planner", plannerNode)
  .addNode("rag", ragNode)
  .addNode("executor", executorNode)
  .addEdge("planner", "rag")
  .addEdge("rag", "executor")
  .compile();

理由2：支持流式执行

// 实时看到每个节点的输出
for await (const chunk of graph.stream(initialState)) {
  console.log(chunk);  // { planner: { intent: {...} } }
}

理由3：可视化和调试 LangGraph 提供了可视化工具，能直接看到工作流结构和执行路径。

1.4 项目真实截图

下面来看看我一个人配合AI，从零到一实现Agent项目的真实截图。请忽略AI生成的AI味UI【狗头保命】

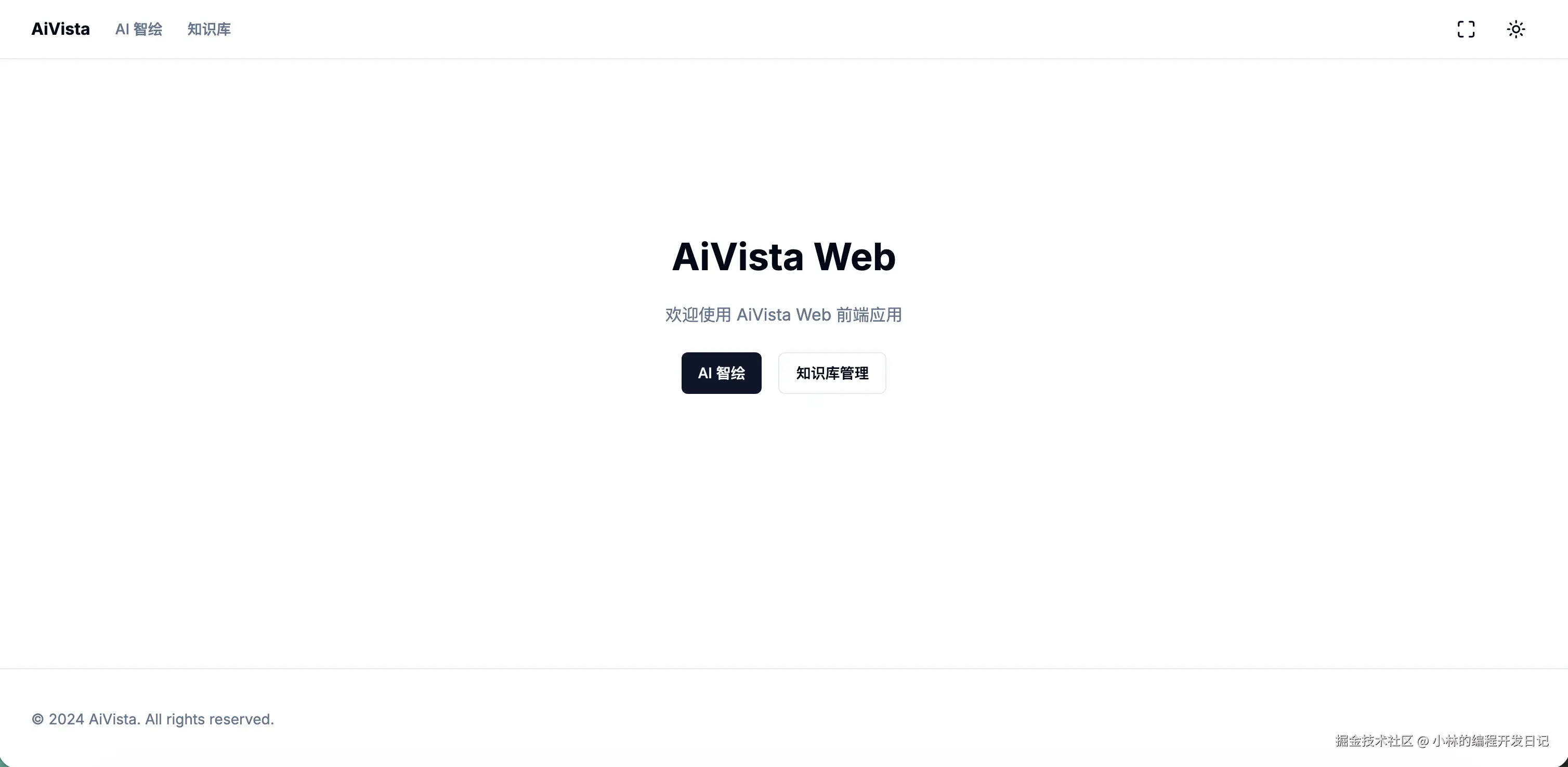

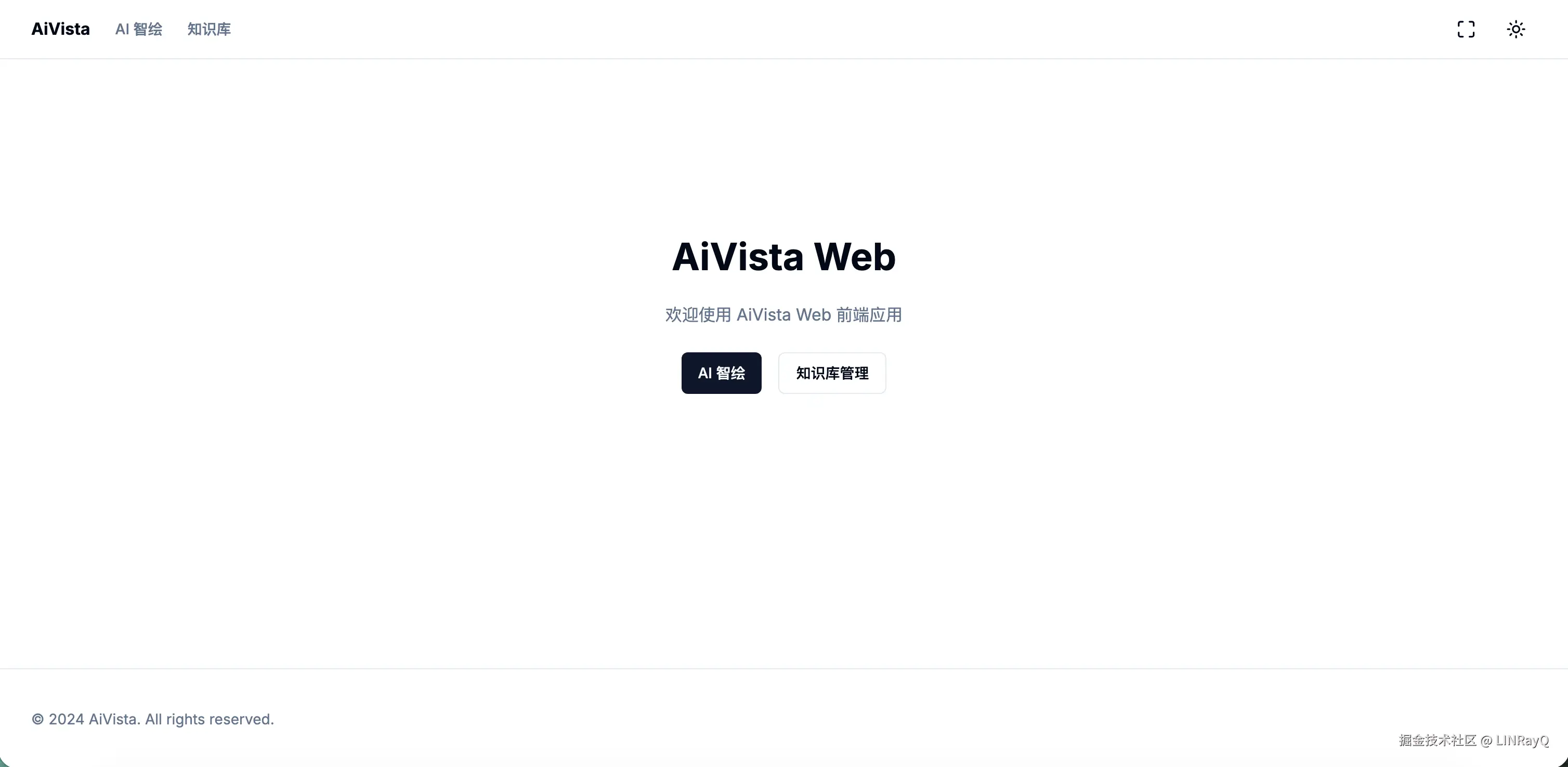

  • 整个项目初始化布局


  • 对话管理

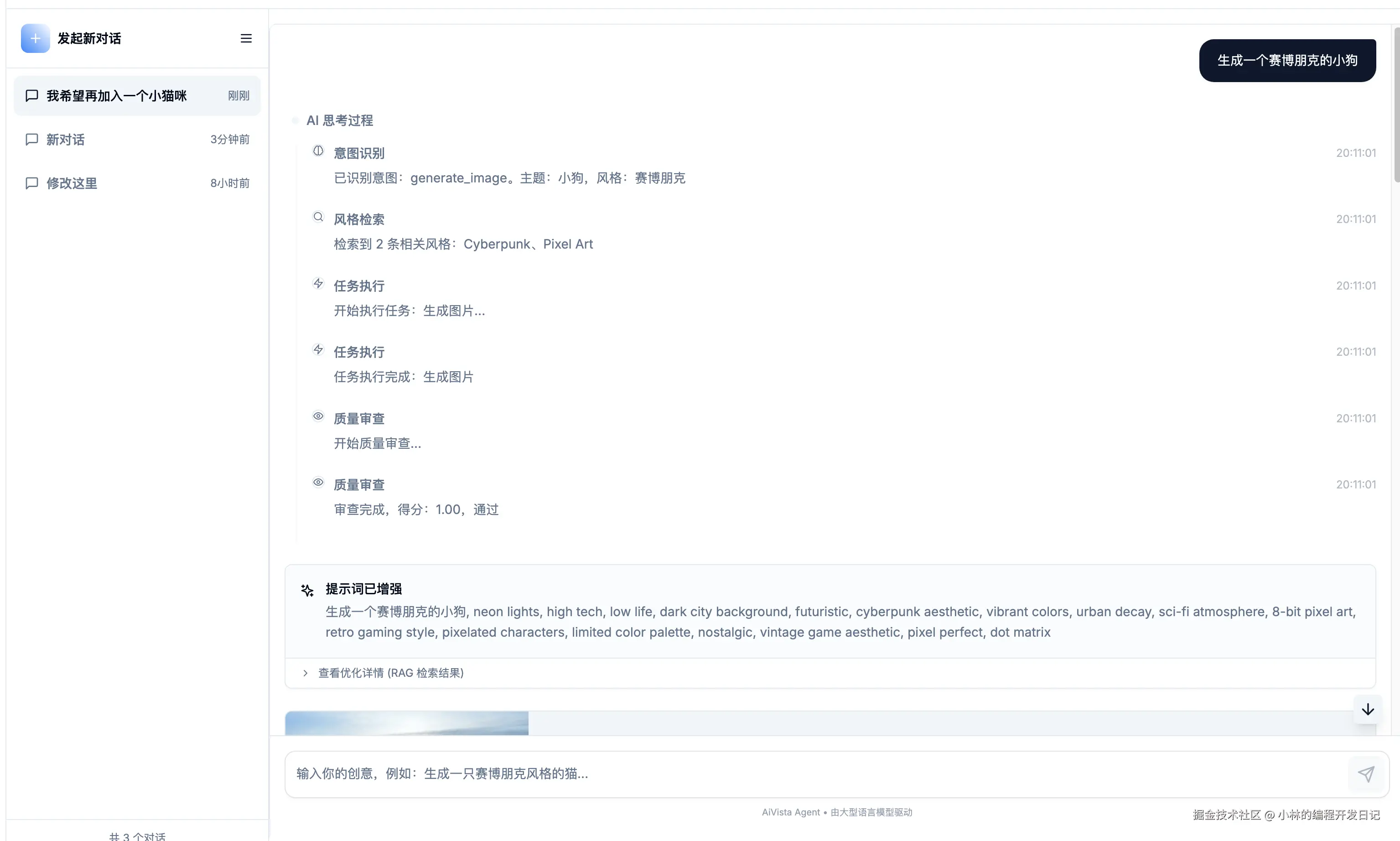

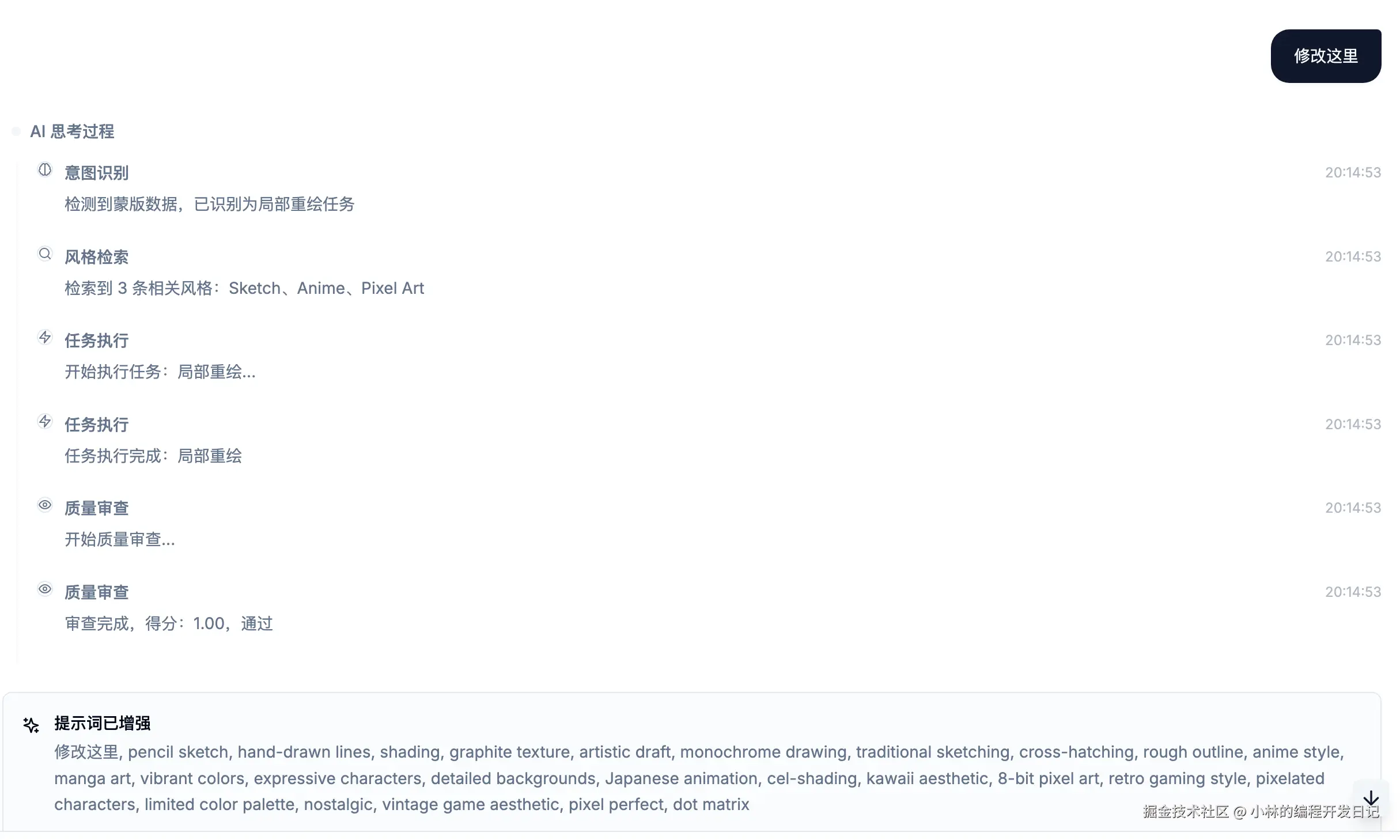

  • Agent工作流（前端展示部分）

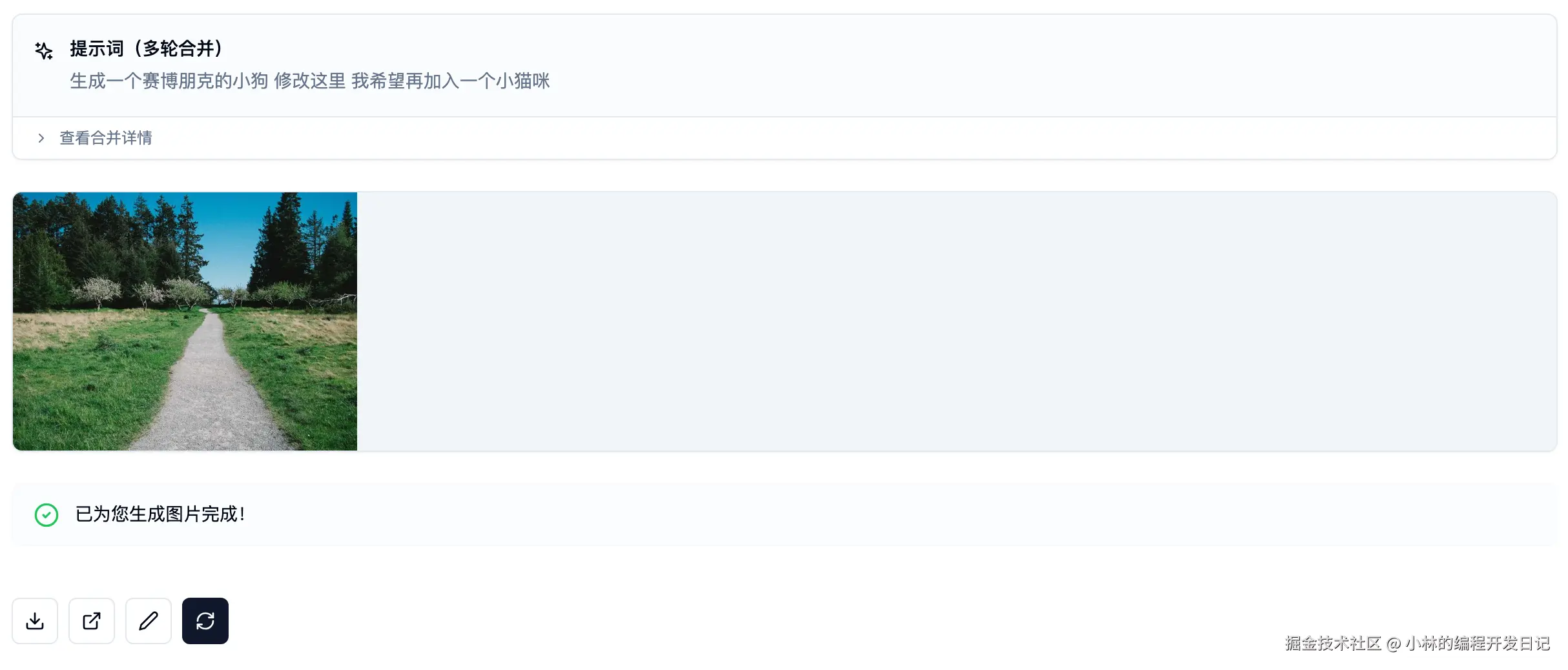

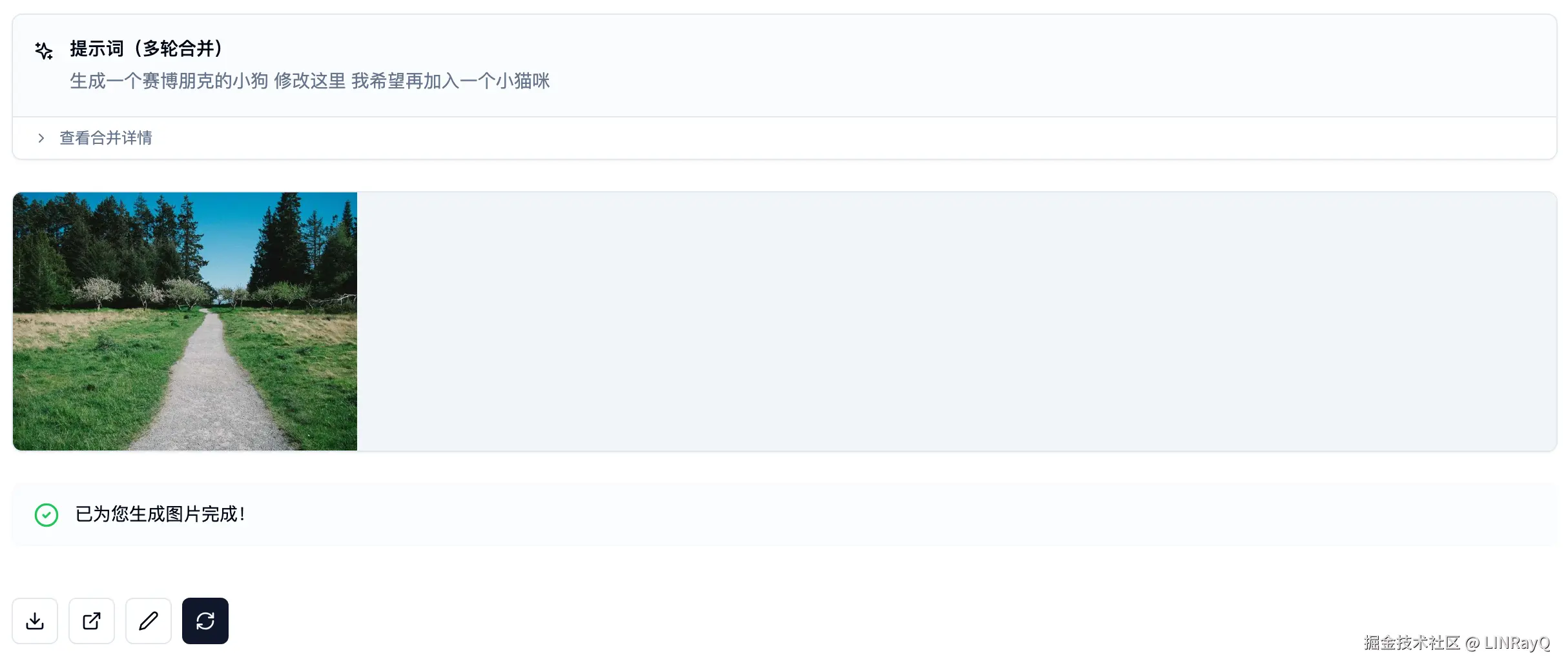

  • 多轮对话的最终提示词

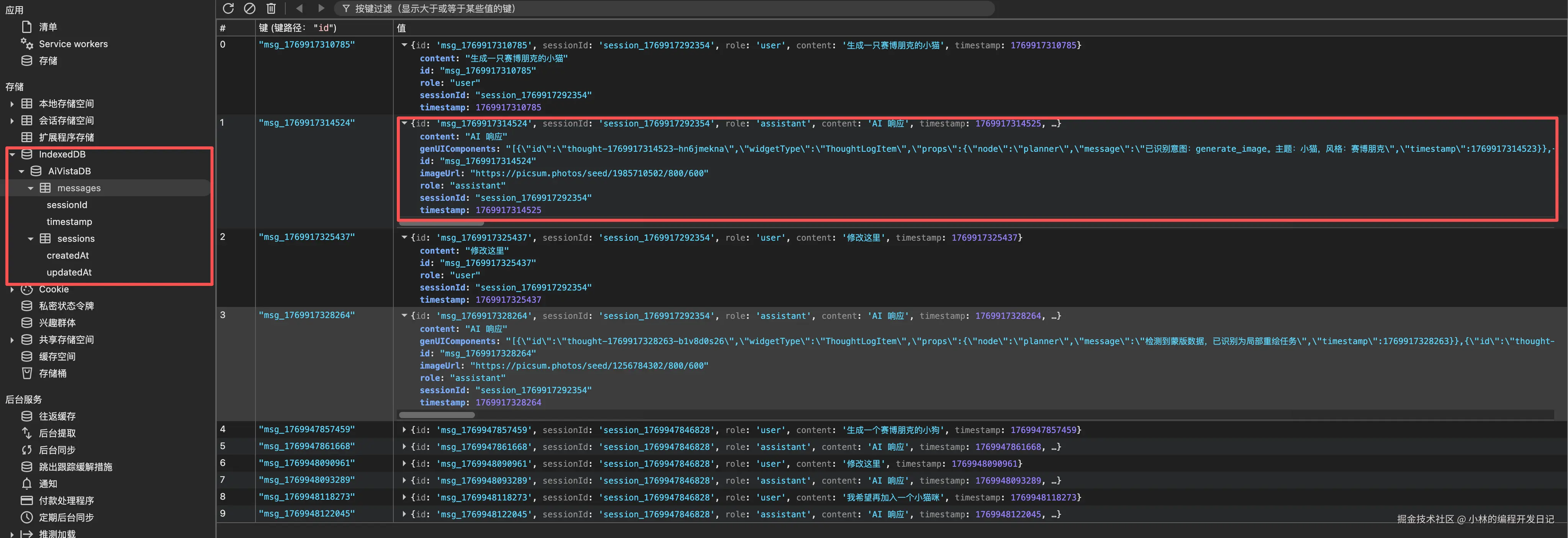

  • 前端本地数据库，进行数据持久化

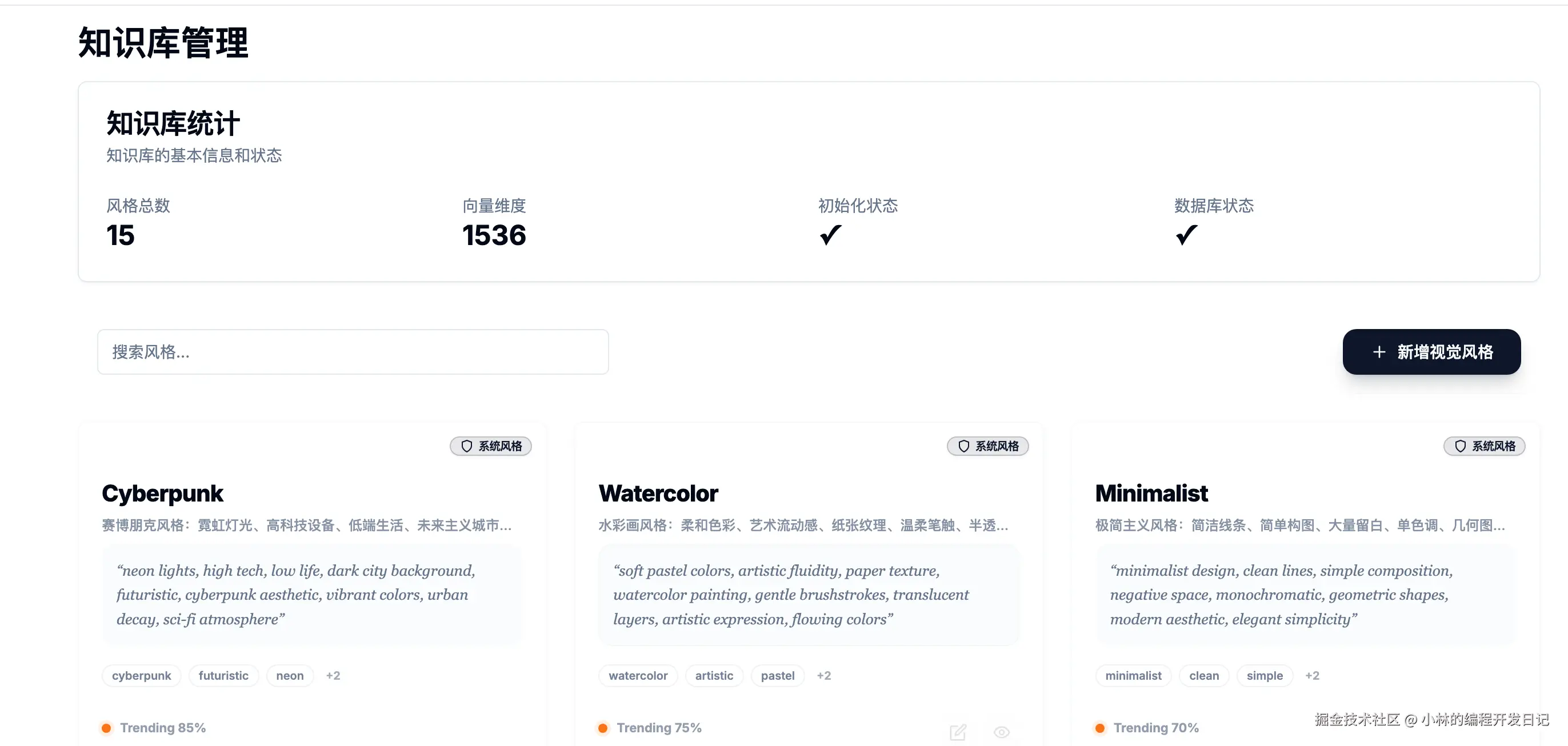

  • 知识库管理（服务端写好像向量数据，模拟企业内部知识库）

下面来讲讲我是如何设计并实现的吧

二、设计一个图像生成 Agent 工作流

2.1 需求分析

先明确目标：做一个智能图像生成助手，用户用自然语言描述需求，系统自动完成。

核心功能：

  • ✅ 文生图：文字描述生成图片
  • ✅ 局部重绘：在图片上画蒙版，修改特定区域
  • ✅ 多轮对话：基于上一轮结果继续修改
  • ✅ 风格推荐：根据描述自动匹配风格

非功能需求：

  • ⚡ 实时反馈：展示思考过程，别让用户干等
  • 🔄 可重试：生成失败自动重试
  • 📊 可观测：每个步骤都可追踪

2.2 工作流设计

基于需求，设计了四个节点的工作流：

用户输入
   ↓
[Planner] 意图识别 → { action: "generate_image", style: "cyberpunk" }
   ↓
[RAG] 风格检索 → { enhancedPrompt: "一只猫, neon lights, high tech..." }
   ↓
[Executor] 执行生成 → { imageUrl: "https://..." }
   ↓
[Critic] 质量检查 → { passed: true }
   ↓
返回结果

为什么要这四个节点？

节点职责为什么需要
Planner理解用户意图用户表达不精确，需要 LLM 解析
RAG检索增强风格用户的"风格"描述可能不专业
Executor执行生成调用图像生成 API
Critic质量检查AI 生成不稳定，需要筛选

2.3 状态设计

LangGraph 的核心是状态（State），状态在节点间传递和更新。

interface AgentState {
  // 输入
  userInput: {
    text: string;              // 用户输入的文本
    maskData?: {               // 蒙版数据（局部重绘时）
      base64: string;
      imageUrl: string;
    };
    previousPrompts?: string[]; // 历史提示词（多轮对话）
  };

  // 中间状态
  intent?: {                  // Planner 的输出
    action: 'generate_image' | 'inpainting' | 'adjust_parameters';
    style?: string;
    confidence: number;
  };

  enhancedPrompt?: {          // RAG 的输出
    original: string;
    retrieved: Array<{ style: string; prompt: string; }>;
    final: string;
  };

  // 输出
  executionResult?: {
    imageUrl: string;
    metadata?: any;
  };

  // 元数据
  sessionId: string;
  thoughtLogs?: Array<{       // 思考日志（用于展示）
    node: string;
    message: string;
    timestamp: number;
  }>;
}

状态设计原则：

  1. 不可变性：每个节点返回 Partial<AgentState>，而不是直接修改
  2. 可追溯：用 thoughtLogs 记录每个节点的决策过程
  3. 可扩展：预留 metadata 字段，方便后续加字段

三、节点实现：从意图到执行

3.1 Planner 节点：理解用户想要什么

职责：分析用户输入，提取关键信息。

实现方式：调用 LLM，要求结构化输出。

@Injectable()
export class PlannerNode {
  async execute(state: AgentState): Promise<Partial<AgentState>> {
    const systemPrompt = `
你是一个专业的 AI 图像生成助手。请分析用户的输入，识别用户的意图。

可能的意图类型：
- generate_image: 用户想要生成新图片
- inpainting: 用户想要修改图片的某个区域（通常伴随蒙版数据）
- adjust_parameters: 用户想要调整生成参数

请以 JSON 格式返回分析结果。

输出格式：
{
  "action": "generate_image",
  "subject": "猫",
  "style": "赛博朋克",
  "confidence": 0.9
}
`;

    const intent = await this.llmService.chatWithJson<IntentResult>(
      [
        { role: 'system', content: systemPrompt },
        { role: 'user', content: state.userInput.text }
      ],
      { temperature: 0.3, jsonMode: true }
    );

    // 特殊处理：如果有蒙版，强制设为 inpainting
    if (state.userInput.maskData && intent.action !== 'inpainting') {
      intent.action = 'inpainting';
    }

    return {
      intent,
      thoughtLogs: [{
        node: 'planner',
        message: `已识别意图：${intent.action}`,
        timestamp: Date.now()
      }]
    };
  }
}

技术要点：

  1. 结构化输出：用 jsonMode: true 确保 LLM 返回 JSON
  2. 温度参数：用 temperature: 0.3 降低随机性，提高稳定性
  3. 业务逻辑纠错：蒙版存在时强制覆盖意图

3.2 RAG 节点：给 AI 一本"参考书"

职责：根据意图检索相关风格，增强 Prompt。

为什么需要 RAG？

用户的表达往往不专业。比如用户说"赛博朋克风格"，但不知道专业的 Prompt 是什么。RAG 节点会：

  1. 在向量数据库中搜索"赛博朋克"
  2. 找到对应的 Prompt："neon lights, high tech, low life"
  3. 拼接到用户的输入上

实现方式：

@Injectable()
export class RagNode {
  constructor(private readonly knowledgeService: KnowledgeService) {}

  async execute(state: AgentState): Promise<Partial<AgentState>> {
    // 构建查询文本
    const queryText = [
      state.intent.style,
      state.intent.subject,
      state.userInput.text
    ].filter(Boolean).join(' ');

    // 向量检索
    const results = await this.knowledgeService.search(queryText, {
      limit: 3,
      minSimilarity: 0.4
    });

    // 构建增强 Prompt
    const originalPrompt = state.userInput.text;
    const retrievedPrompts = results.map(r => r.prompt).join(', ');
    const finalPrompt = retrievedPrompts
      ? `${originalPrompt}, ${retrievedPrompts}`
      : originalPrompt;

    return {
      enhancedPrompt: {
        original: originalPrompt,
        retrieved: results,
        final: finalPrompt
      },
      thoughtLogs: [{
        node: 'rag',
        message: results.length > 0
          ? `检索到 ${results.length} 条相关风格`
          : '未检索到匹配的风格',
        timestamp: Date.now()
      }]
    };
  }
}

技术要点：

  1. 向量数据库：用 LanceDB 做本地向量存储
  2. 相似度阈值：minSimilarity: 0.4 过滤低相关结果
  3. Prompt 拼接：简单拼接，实际可以更智能

效果展示：

[截图位置：RAG 检索结果展示，可以看到检索到的风格和 Prompt]

3.3 Executor 节点：干活的人

职责：调用图像生成服务，返回图片 URL。

接口设计：

为了灵活切换供应商（阿里云、DeepSeek、本地模型），设计了统一接口：

interface IImageService {
  generateImage(options: {
    prompt: string;
    model?: string;
    size?: string;
  }): Promise<{ imageUrl: string }>;

  inpaint(options: {
    prompt: string;
    image: string;
    mask: string;
  }): Promise<{ imageUrl: string }>;
}

实现方式：

@Injectable()
export class ExecutorNode {
  constructor(
    @Inject('IMAGE_SERVICE')
    private readonly imageService: IImageService,
  ) {}

  async execute(state: AgentState): Promise<Partial<AgentState>> {
    if (!state.intent || !state.enhancedPrompt) {
      throw new Error('Intent and enhancedPrompt are required');
    }

    const { action } = state.intent;
    const prompt = state.enhancedPrompt.final;

    let executionResult;

    switch (action) {
      case 'generate_image':
        executionResult = await this.imageService.generateImage({
          prompt,
          model: state.userInput.preferredModel
        });
        break;

      case 'inpainting':
        if (!state.userInput.maskData) {
          throw new Error('Inpainting requires maskData');
        }
        executionResult = await this.imageService.inpaint({
          prompt,
          image: state.userInput.maskData.imageUrl,
          mask: state.userInput.maskData.base64
        });
        break;

      default:
        throw new Error(`Unknown action: ${action}`);
    }

    // 生成 GenUI 组件（后续会讲）
    const uiComponents: GenUIComponent[] = [{
      widgetType: 'ImageView',
      props: {
        imageUrl: executionResult.imageUrl,
        width: 800,
        height: 600
      },
      timestamp: Date.now()
    }];

    return {
      executionResult,
      uiComponents,
      thoughtLogs: [{
        node: 'executor',
        message: '图片生成完成',
        timestamp: Date.now()
      }]
    };
  }
}

3.4 Critic 节点：质量检查员

职责：检查生成结果，决定是否重试。

为什么需要？

AI 生成不稳定，有时候效果不好，需要重试。但每次都人工检查成本太高，所以需要一个自动筛选机制。

实现方式：

@Injectable()
export class CriticNode {
  async execute(state: AgentState): Promise<Partial<AgentState>> {
    if (!state.executionResult) {
      throw new Error('Execution result is required');
    }

    // 基于意图置信度和随机因素评估
    const baseScore = state.intent?.confidence || 0.7;
    const randomFactor = Math.random() * 0.2;
    const finalScore = Math.min(1.0, baseScore + randomFactor);
    const passed = finalScore > 0.7;

    const retryCount = state.metadata?.retryCount || 0;

    return {
      qualityCheck: {
        passed,
        score: finalScore,
        feedback: passed ? '质量符合要求' : '建议重新生成'
      },
      metadata: {
        ...state.metadata,
        retryCount: passed ? 0 : retryCount + 1,
        shouldRetry: !passed && retryCount < 3
      },
      thoughtLogs: [{
        node: 'critic',
        message: `质量评分：${finalScore.toFixed(2)}`,
        timestamp: Date.now()
      }]
    };
  }
}

重试逻辑：

在 LangGraph 的条件边（Conditional Edge）中处理：

graph.addConditionalEdges(
  'executor',
  (state) => {
    if (state.metadata?.shouldRetry) {
      return 'critic';  // 重试，回到 Critic
    }
    return END;         // 结束
  }
);

效果展示：

[见上图]

四、GenUI 协议：Agent 如何与前端对话？

4.1 问题：前后端如何协作？

传统方式：后端返回 JSON，前端解析。

// 后端
{ type: 'image', url: 'https://...' }

// 前端
if (result.type === 'image') {
  return <img src={result.url} />;
}

问题：

  1. 前后端耦合：新增组件类型，两边都得改
  2. Agent 不知道前端有什么组件
  3. 难以实现动态更新

4.2 GenUI 协议设计

核心思想：后端只管下发"组件配置"，前端自己渲染。

interface GenUIComponent {
  widgetType: string;          // 组件类型
  props: Record<string, any>;  // 组件属性
  updateMode?: 'append' | 'replace' | 'update';  // 更新模式
  timestamp?: number;
}

示例：

// Agent 想显示一张图片
{
  widgetType: "ImageView",
  props: {
    imageUrl: "https://...",
    width: 800,
    height: 600
  },
  updateMode: "replace"
}

// Agent 想显示一个进度条
{
  widgetType: "ProgressBar",
  props: {
    progress: 50,
    status: "生成中..."
  },
  updateMode: "update"
}

4.3 三种更新模式

Append（追加）：在当前界面后面加新内容

// 场景：多轮对话，每次生成新图片
{ widgetType: "ImageView", updateMode: "append" }

Replace（替换）：替换当前组件

// 场景：重绘时，用新图片替换旧图片
{ widgetType: "ImageView", updateMode: "replace" }

Update（更新）：更新现有组件的属性

// 场景：进度更新
{
  widgetType: "ProgressBar",
  updateMode: "update",
  props: { progress: 50 }
}

4.4 前端渲染器

前端有个通用渲染器，根据 widgetType 动态渲染：

export function GenUIRenderer({ component }: { component: GenUIComponent }) {
  const { widgetType, props } = component;

  switch (widgetType) {
    case 'SmartCanvas':
      return <SmartCanvas {...props} />;
    case 'ImageView':
      return <ImageView {...props} />;
    case 'AgentMessage':
      return <AgentMessage {...props} />;
    default:
      return <div>Unknown widget: {widgetType}</div>;
  }
}

4.5 SmartCanvas：能画蒙版的画布

最复杂的 GenUI 组件是 SmartCanvas，它不只是显示图片，还能：

  1. 显示图片
  2. 绘制蒙版（红色半透明画笔）
  3. 撤销/重做
  4. 下载图片

技术实现：

const handleMouseDown = (e: React.MouseEvent) => {
  if (mode !== 'masking') return;

  setIsDrawing(true);
  const ctx = canvasRef.current.getContext('2d');
  ctx.strokeStyle = 'rgba(255, 0, 0, 0.5)';
  ctx.lineWidth = 20;
  ctx.lineCap = 'round';
  ctx.beginPath();
  ctx.moveTo(x, y);
};

const handleMouseMove = (e: React.MouseEvent) => {
  if (!isDrawing) return;
  ctx.lineTo(x, y);
  ctx.stroke();
};

用户画完蒙版后，前端把 Canvas 转成 Base64，发给后端：

const base64 = canvasRef.current.toDataURL('image/png', 0.8);
// 发送给后端，调 inpainting API

五、关键技术实现

5.1 SSE 流式通信

为什么用 SSE？

传统方式：前端发请求 → 后端处理 → 返回结果。用户等待期间看到的是转圈。

更好的方式：后端处理到哪一步，前端就展示到哪一步。

实现方式：

// 后端：AgentService
async *executeWorkflow(initialState: AgentState): AsyncGenerator<any> {
  const stream = await this.graph.stream(initialState, {
    streamMode: 'updates',
  });

  for await (const chunk of stream) {
    for (const [nodeName, stateUpdate] of Object.entries(chunk)) {
      // 推送思考日志
      if (stateUpdate.thoughtLogs) {
        for (const log of stateUpdate.thoughtLogs) {
          yield {
            type: 'thought_log',
            timestamp: log.timestamp,
            data: {
              node: log.node,
              message: log.message,
            },
          };
        }
      }
    }
  }
}

// 前端：SSE 客户端
class SSEClient {
  async connect(url, data, { onEvent, onError }) {
    const response = await fetch(url, {
      method: 'POST',
      headers: { 'Content-Type': 'application/json' },
      body: JSON.stringify(data),
    });

    const reader = response.body.getReader();
    const decoder = new TextDecoder();

    while (true) {
      const { done, value } = await reader.read();
      if (done) break;

      const chunk = decoder.decode(value);
      const event = this.parseSSEEvent(chunk);
      onEvent(event);
    }
  }
}

效果：用户能看到类似这样的实时日志：

[Planner] 已识别意图：生成图片
[RAG] 检索到 3 条相关风格
[Executor] 图片生成中...
[Executor] 图片生成完成

5.2 多轮对话：如何保持上下文？

问题：用户说"加个墨镜"，系统怎么知道是在"猫"上加？

解决方案：历史 Prompt 合并

// 首轮
userInputs: ["生成一只猫"]
finalPrompt: "生成一只猫"

// 续写
userInputs: ["生成一只猫", "加个墨镜"]
finalPrompt: "生成一只猫, 加个墨镜"

// 再次续写
userInputs: ["生成一只猫", "加个墨镜", "背景改成星空"]
finalPrompt: "生成一只猫, 加个墨镜, 背景改成星空"

实现：

// 前端维护历史输入
const [previousPrompts, setPreviousPrompts] = useState<string[]>([]);

// 每次发送时带上历史
const handleSend = (text: string) => {
  const newPrompts = [...previousPrompts, text];
  setPreviousPrompts(newPrompts.slice(-5)); // 最多保留 5 条

  agentService.chat({
    text,
    previousPrompts: newPrompts
  });
};

// 后端合并
const finalPrompt = previousPrompts.join(', ');

5.3 向量检索：LanceDB 实战

为什么用向量检索？

用户输入"酷炫的风格"，系统需要知道这可能对应"赛博朋克"或"科幻"。传统关键字匹配做不到，需要语义检索。

实现：

// 初始化 LanceDB
const db = await lancedb.connect('./data/lancedb');
const table = await db.openTable('styles');

// 生成查询向量
const embedding = await embeddingService.embedQuery("酷炫的风格");

// 向量检索
const results = await table
  .vectorSearch(embedding)
  .limit(3)
  .distanceType('cosine')
  .toArray();

数据准备：

预置了 N 种风格数据：

风格Embedding 向量Prompt
赛博朋克[0.1, 0.2, ...]neon lights, high tech...
水彩[0.3, 0.1, ...]soft colors, watercolor...
.........

六、踩坑总结

6.1 LangGraph 的坑

坑1：状态更新不是自动合并

// 错误做法
const newState = { ...state, intent: newIntent };

// 正确做法
const update = { intent: newIntent };
currentState = { ...currentState, ...update };

坑2：条件边的返回值

// 错误
return someObject;

// 正确：必须返回字符串（节点名）或 END
return 'nextNodeName';

6.2 SSE 的坑

坑：连接断开后没有自动重连

解决：实现指数退避重连

let retryCount = 0;
while (retryCount < 5) {
  try {
    await connect();
    break;
  } catch (error) {
    retryCount++;
    const delay = Math.pow(2, retryCount) * 1000;
    await sleep(delay);
  }
}

6.3 Canvas 的坑

坑1：在高分屏上模糊

// 需要处理 devicePixelRatio
const dpr = window.devicePixelRatio || 1;
canvas.width = width * dpr;
canvas.height = height * dpr;
ctx.scale(dpr, dpr);

坑2：Base64 太大导致传输慢

// 优化：缩放后再传输
const resizedCanvas = document.createElement('canvas');
resizedCanvas.width = 800;
resizedCanvas.height = 600;
ctx.drawImage(originalCanvas, 0, 0, 800, 600);
const base64 = resizedCanvas.toDataURL('image/png', 0.8);

七、总结与展望

7.1 技术栈

  • 后端：NestJS 10 + LangGraph + LangChain + LanceDB
  • 前端：Next.js 14 + React 18 + TypeScript + TailwindCSS
  • 通信：SSE (Server-Sent Events)
  • 状态管理：Zustand
  • UI 组件：shadcn/ui

7.2 核心设计

工作流设计：

  • 4 个节点：Planner → RAG → Executor → Critic
  • 状态驱动：AgentState 在节点间传递
  • 流式执行：实时展示每个节点的输出

GenUI 协议：

  • 后端下发组件配置
  • 前端动态渲染
  • 三种更新模式：append/replace/update

关键技术：

  • SSE 流式通信
  • 向量检索（LanceDB）
  • 多轮对话（历史合并）
  • Canvas 蒙版绘制

7.3 开源地址

项目已完全开源，欢迎 Star 和 PR：

🔗 GitHub：[github.com/xinqingaa/a…]

📖 文档：[github.com/xinqingaa/a…]

7.4 后续计划

  • 用户认证系统
  • 图片历史记录
  • 批量生成
  • 移动端完善
  • 更多 GenUI 组件

八、写在最后

关于 Agent 开发的一点体会：

  1. 工作流设计是核心：别急着写代码，先画清楚节点和状态
  2. 状态管理要谨慎：LangGraph 的状态更新不是自动合并的
  3. 用户体验很重要：SSE 流式推送比"转圈等待"好太多
  4. 协议要提前设计：GenUI 协议如果后期重构，成本会很高

关于 LangGraph：

  • ✅ 优势：灵活、可视化、支持复杂工作流
  • ⚠️ 劣势：学习曲线陡，文档不够完善
  • 💡 建议：先做简单 flow，再加复杂逻辑

如果你也在做 Agent，希望这篇文章能帮到你。有问题欢迎在评论区讨论，或者直接提 Issue。**

最后，如果这篇文章对你有帮助，点个赞吧～

（完）

avatar
文章
阅读
粉丝
