80C51实验6-LCD1602显示

80C51控制LCD1602进行字符显示。

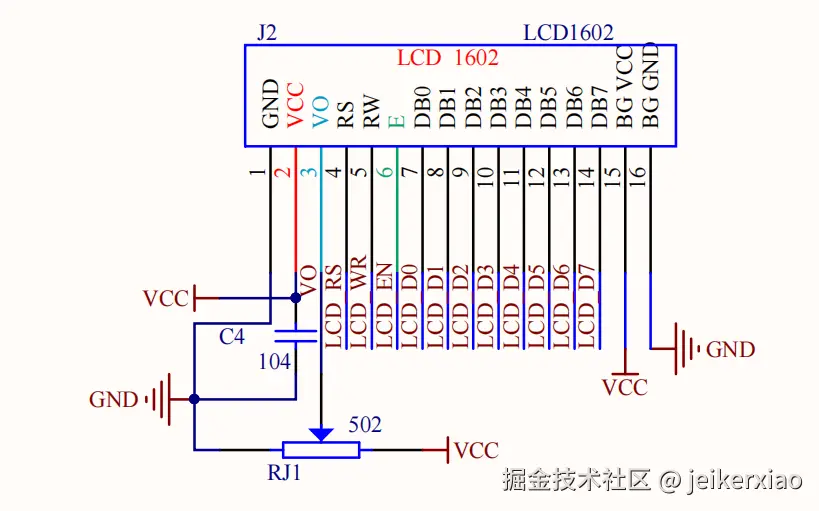

硬件接口如下：

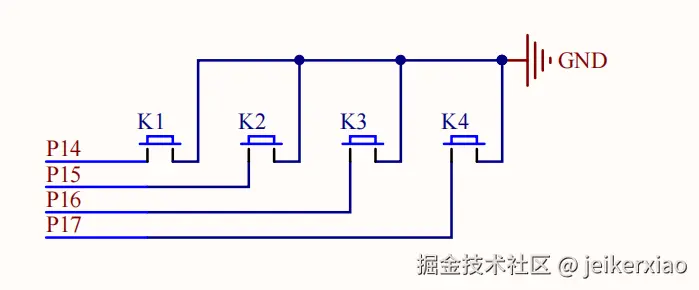

独立按键的原理图：

在LCD1602上显示独立按键的内容。

main 函数：

#include<reg51.h>
#include"lcd.h"

sbit K1 = P1^4;
sbit K2 = P1^5;
sbit K3 = P1^6;
sbit K4 = P1^7;
sbit K5 = P3^5;

unsigned char PuZh[]=" Pechin Science ";
unsigned char Key_Value[] ="Key_Value:";


void main(void)
{
	P1 &= 0xf0;			 //屏蔽低四位，让控制数码管的4个位选开关截止
	InitLcd1602();			 //初始化1602

	LcdShowStr(0,0,PuZh);		 //显示字符串
	LcdShowStr(0,1,Key_Value);

	while(1)
	{
		if(K1 == 0)
		{
			LcdShowStr(10,1,"k1");
		}

		if(K2 == 0)
		{
			LcdShowStr(10,1,"k2");
		}

		if(K3 == 0)
		{
			LcdShowStr(10,1,"k3");
		}

		if(K4 == 0)
		{
			LcdShowStr(10,1,"k4");
		}

		if(K5 == 0)
		{
			LcdShowStr(10,1,"k5");
		}
	}
}

LCD1602 驱动

lcd.h

#ifndef __LCD_H_
#define __LCD_H_
/**********************************
当使用的是4位数据传输的时候定义，
使用8位取消这个定义
**********************************/
#define LCD1602_4PINS

/**********************************
包含头文件
**********************************/
#include<reg51.h>

//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

/**********************************
PIN口定义
**********************************/
#define LCD1602_DB  P0      //data bus 数据总线
sbit LCD1602_RS = P2^6;
sbit LCD1602_RW = P2^5;
sbit LCD1602_EN = P2^7;

/**********************************
函数声明
**********************************/
/*在51单片机12MHZ时钟下的延时函数*/
void Lcd1602_Delay1ms(uint c);   //误差 0us

void Read_Busy();                              //忙检测函数，判断bit7是0，允许执行；1禁止
void Lcd1602_Write_Cmd(unsigned char cmd);     //写命令
void Lcd1602_Write_Data(unsigned char dat);    //写数据
void LcdSetCursor(unsigned char x,unsigned char y);  //坐标显示
void LcdShowStr(unsigned char x,unsigned char y,unsigned char *str);     //显示字符串
void InitLcd1602();                           //1602初始化


#endif

lcd.c

#include"lcd.h"

void Read_Busy()           //忙检测函数，判断bit7是0，允许执行；1禁止
{
    unsigned char sta;      //
    LCD1602_DB = 0xff;
    LCD1602_RS = 0;
    LCD1602_RW = 1;
    do
    {
        LCD1602_EN = 1;
        sta = LCD1602_DB;
        LCD1602_EN = 0;    //使能，用完就拉低，释放总线
    }while(sta & 0x80);
}

void Lcd1602_Write_Cmd(unsigned char cmd)     //写命令
{
    Read_Busy();
    LCD1602_RS = 0;
    LCD1602_RW = 0;
    LCD1602_DB = cmd;
    LCD1602_EN = 1;
    LCD1602_EN = 0;
}

void Lcd1602_Write_Data(unsigned char dat)   //写数据
{
      Read_Busy();
      LCD1602_RS = 1;
      LCD1602_RW = 0;
      LCD1602_DB = dat;
      LCD1602_EN = 1;
      LCD1602_EN = 0;
}

void LcdSetCursor(unsigned char x,unsigned char y)  //坐标显示
{
    unsigned char addr;
    if(y == 0)
        addr = 0x00 + x;
    else
        addr = 0x40 + x;

    Lcd1602_Write_Cmd(addr|0x80);
}

void LcdShowStr(unsigned char x,unsigned char y,unsigned char *str)     //显示字符串
{
    LcdSetCursor(x,y);      //当前字符的坐标
    while(*str != '\0')
    {
        Lcd1602_Write_Data(*str++);
    }
}

void InitLcd1602()              //1602初始化
{
    Lcd1602_Write_Cmd(0x38);    //打开，5*8,8位数据
    Lcd1602_Write_Cmd(0x0c);
    Lcd1602_Write_Cmd(0x06);
    Lcd1602_Write_Cmd(0x01);    //清屏
}
