80C51实验3-蜂鸣器响起来

这个实验是通过51单片机让蜂鸣器响起来。

老样子，先看硬件原理。

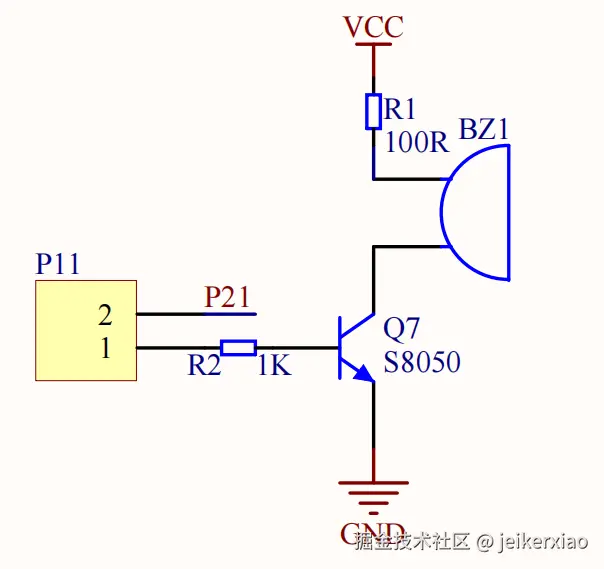

这里是无源蜂鸣器，需要给脉冲信号才会响，是通过P21引脚控制S8050 NPN三极管来控制蜂鸣器的。

至于为什么要用三极管来控制呢？

是因为51单片机的驱动能力弱，所以需要通过三极管来放大电流驱动控制。

使用三极管即可通过51单片机小电流控制蜂峰器大电流。

#include <reg51.h>

sbit Beep =  P2^1 ;

void Delay(unsigned int i) ;

void main()
{
	Beep= 1;	   //给高电平
	Delay(5);	   //延时
	Beep= 0;	   //给低电平
	Delay(5);	   //延时
}
/*******************************************************************************
* 函数名         : Delay()
* 函数功能		 : 延时函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/

void Delay(unsigned int i)
{
	char j;
	for(i; i > 0; i--)
		for(j = 200; j > 0; j--);
}

烧录程序后，可以听到蜂鸣器已经响起来了。

我们再让蜂鸣器唱首歌。

#include <REG52.H>
#include <INTRINS.H>
//本例采用89C52, 晶振为12MHZ
//关于如何编制音乐代码, 其实十分简单,各位可以看以下代码.
//频率常数即音乐术语中的音调,而节拍常数即音乐术语中的多少拍;
//所以拿出谱子, 试探编吧!

sbit Beep =  P2^1 ;

unsigned char n=0;       //n为节拍常数变量
unsigned char code music_tab[] ={
0x18, 0x30, 0x1C , 0x10, //格式为: 频率常数, 节拍常数, 频率常数, 节拍常数,
0x20, 0x40, 0x1C , 0x10,
0x18, 0x10, 0x20 , 0x10,
0x1C, 0x10, 0x18 , 0x40,
0x1C, 0x20, 0x20 , 0x20,
0x1C, 0x20, 0x18 , 0x20,
0x20, 0x80, 0xFF , 0x20,
0x30, 0x1C, 0x10 , 0x18,
0x20, 0x15, 0x20 , 0x1C,
0x20, 0x20, 0x20 , 0x26,
0x40, 0x20, 0x20 , 0x2B,
0x20, 0x26, 0x20 , 0x20,
0x20, 0x30, 0x80 , 0xFF,
0x20, 0x20, 0x1C , 0x10,
0x18, 0x10, 0x20 , 0x20,
0x26, 0x20, 0x2B , 0x20,
0x30, 0x20, 0x2B , 0x40,
0x20, 0x20, 0x1C , 0x10,
0x18, 0x10, 0x20 , 0x20,
0x26, 0x20, 0x2B , 0x20,
0x30, 0x20, 0x2B , 0x40,
0x20, 0x30, 0x1C , 0x10,
0x18, 0x20, 0x15 , 0x20,
0x1C, 0x20, 0x20 , 0x20,
0x26, 0x40, 0x20 , 0x20,
0x2B, 0x20, 0x26 , 0x20,
0x20, 0x20, 0x30 , 0x80,
0x20, 0x30, 0x1C , 0x10,
0x20, 0x10, 0x1C , 0x10,
0x20, 0x20, 0x26 , 0x20,
0x2B, 0x20, 0x30 , 0x20,
0x2B, 0x40, 0x20 , 0x15,
0x1F, 0x05, 0x20 , 0x10,
0x1C, 0x10, 0x20 , 0x20,
0x26, 0x20, 0x2B , 0x20,
0x30, 0x20, 0x2B , 0x40,
0x20, 0x30, 0x1C , 0x10,
0x18, 0x20, 0x15 , 0x20,
0x1C, 0x20, 0x20 , 0x20,
0x26, 0x40, 0x20 , 0x20,
0x2B, 0x20, 0x26 , 0x20,
0x20, 0x20, 0x30 , 0x30,
0x20, 0x30, 0x1C , 0x10,
0x18, 0x40, 0x1C , 0x20,
0x20, 0x20, 0x26 , 0x40,
0x13, 0x60, 0x18 , 0x20,
0x15, 0x40, 0x13 , 0x40,
0x18, 0x80, 0x00
};

void int0()  interrupt 1   //采用中断0 控制节拍
{  TH0=0xd8;
   TL0=0xef;
   n--;
}

void delay (unsigned char m)   //控制频率延时
{
 unsigned i=3*m;
 while(--i);
}

void delayms(unsigned char a)  //豪秒延时子程序
{
  while(--a);                  //采用while(--a) 不要采用while(a--); 各位可编译一下看看汇编结果就知道了!
}

void main()
{ unsigned char p,m;           //m为频率常数变量
  unsigned char i=0;
  TMOD&=0x0f;
  TMOD|=0x01;
  TH0=0xd8;TL0=0xef;
  IE=0x82;
play:
   while(1)
    {
    a: p=music_tab[i];
       if(p==0x00)       { i=0, delayms(1000); goto play;}     //如果碰到结束符,延时1秒,回到开始再来一遍
       else if(p==0xff)  { i=i+1;delayms(100),TR0=0; goto a;}  //若碰到休止符,延时100ms,继续取下一音符
            else         {m=music_tab[i++], n=music_tab[i++];}  //取频率常数 和 节拍常数
             TR0=1;                                             //开定时器1
           while(n!=0) Beep=~Beep,delay(m);                     //等待节拍完成, 通过P1口输出音频(可多声道哦!)
       TR0=0;                                                   //关定时器1
    }
}
