概念理解

在3D世界，或者说三维世界，每个物体（three中对应的“名词”是Mesh）都有自己的形状（Geometry），以及材质（Material）。 偏一下题，我突然想到了这可以关联现实世界的摄影：

  1. 同样都是“将物体/人展现出来”，所以需要有“物体Mesh”的概念（3D中只有“物体”，一切都是“物体”）、需要有“相机 Camera”的概念
  2. 物体/人的形状对你如何拍照、拍摄角度同样有不可忽视的影响，所以需要有“场景 Scene”的概念
  3. 物体的材质同样需要不同的“光”去定格，所以需要有“光”的概念

是的，光！ 如同现实世界有光和阴影，可以展示不同的明暗效果一样，three中也有一个“灯光Light”的概念。 综上所说，相机拍出来的景色是体现在“照片”上，那3D世界中，当然还应该有一个“渲染器 Renderer”的概念，负责把场景 Scene、相机 Camera、灯光 Light 这些 综合渲染到 canvas 画布上。这就是three的基本概念了。

第一次实践

先来打印下three：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>three-1</title>
    <style>
        body, html {
            margin: 0;
            padding: 0;
        }
    </style>
</head>
<body>
    <script type="module">
        import * as THREE from "https://unpkg.com/three@0.174.0/build/three.module.js";
        console.log(THREE)
    </script>
</body>
</html>

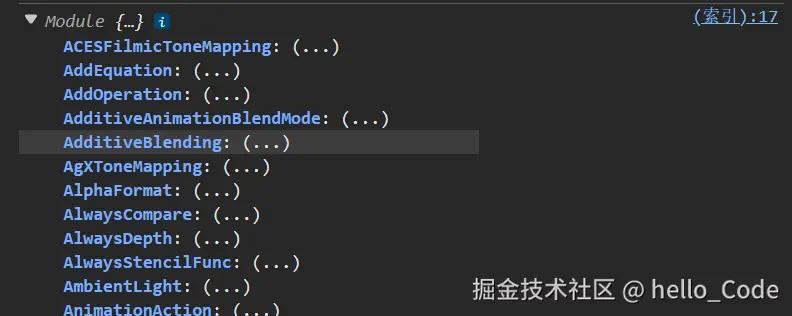

如图代表引入成功： 在这里插入图片描述 下面我想在“画布”中放一个正方体！

下面例子只是three其中一个小场景，需要查看其他api请浏览官方文档：three.js

依旧拍照 —— 拍人不可能只拍人，需要在一个“场景”中拍：

const scene = new THREE.Scene();

上面说了，和“形状”有关的名词（其实是three提供的方法）叫Geometry：

// BoxGeometry是Three提供的创建“长方体”的方法，接收参数分别代表长、宽、高
const geometry = new THREE.BoxGeometry(100, 100, 100);

除了长方体，还有“圆柱体CylinderGeometry”、“球体SphereGeometry”、“圆锥ConeGeometry”、“矩形平面PlaneGeometry”、“圆平面CircleGeometry”方法

别急，物体怎么能没有颜色呢？还记得“材质”Material吗，我们让这个物体支持“漫反射”并且颜色是“橘色”：

const material = new THREE.MeshLambertMaterial(({
 color: new THREE.Color('orange')
}));

除了漫反射，还有“无光影响MeshBasicMaterial”、“高光MeshPhongMaterial”，以及两个物理光“MeshStandardMaterial”和“MeshPhysicalMaterial”

我们利用“形状”和“材质”一起创建出一个“物体”，并添加到“场景”中：

const mesh = new THREE.Mesh(geometry, material);
// 就像人拍照时要站在哪里一样，“物体”怎么能没有位置呢？
mesh.position.set(0, 0, 0); // x、y、z坐标
scene.add(mesh);

这样一个物体就创建出来了。 但是还不够。我们说了，“物体”要被看到，除了有这个物体，还需要“有光照射”、“有相机拍”、“有照片承载”：

 const pointLight = new THREE.PointLight(0x00FFFF, 10000);
 pointLight.position.set(80, 80, 80);
 scene.add(pointLight);

光源有了，我们让一束“蓝色”的“点光源”从（80,80,80）的位置以强度10000照向物体（光源默认照向坐标0,0,0）。

three模拟了几种光源效果，除了点光源，还有“环境光AmbientLight”、“聚光灯光源SpotLight”、“平行光DirectionalLight”


 const width = window.innerWidth;
 const height = window.innerHeight;
 const camera = new THREE.PerspectiveCamera(60, width / height, 1, 1000);
 camera.position.set(200, 200, 200);
 camera.lookAt(0, 0, 0);
 const renderer = new THREE.WebGLRenderer();
 renderer.setSize(width, height)
 renderer.render(scene, camera);
 document.body.append(renderer.domElement);

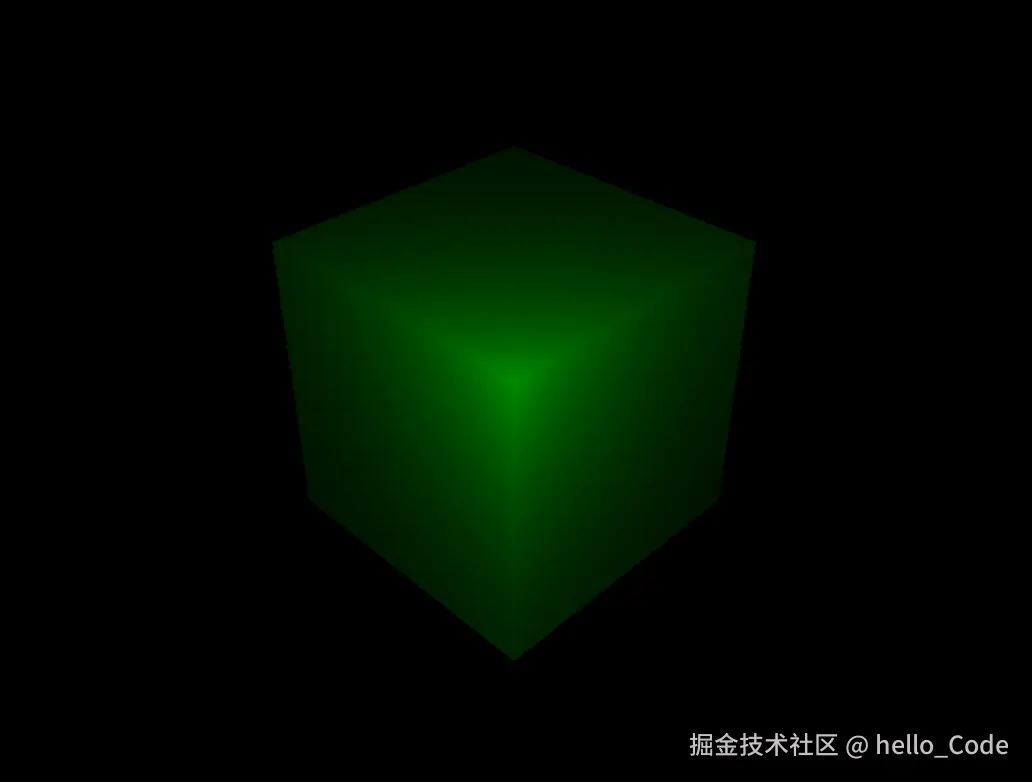

相机和照片也有了，我们的相机位于（200,200,200），看向（0,0,0）。 在这里插入图片描述 注意！依旧拿“拍照”类比，3D世界一切基于“相机Camera”，比如上面这张图，因为相机在（200,200,200），所以主视角是三维坐标都是正数值的某个中心位置，所以图片中物体是“某个点朝向屏幕”！

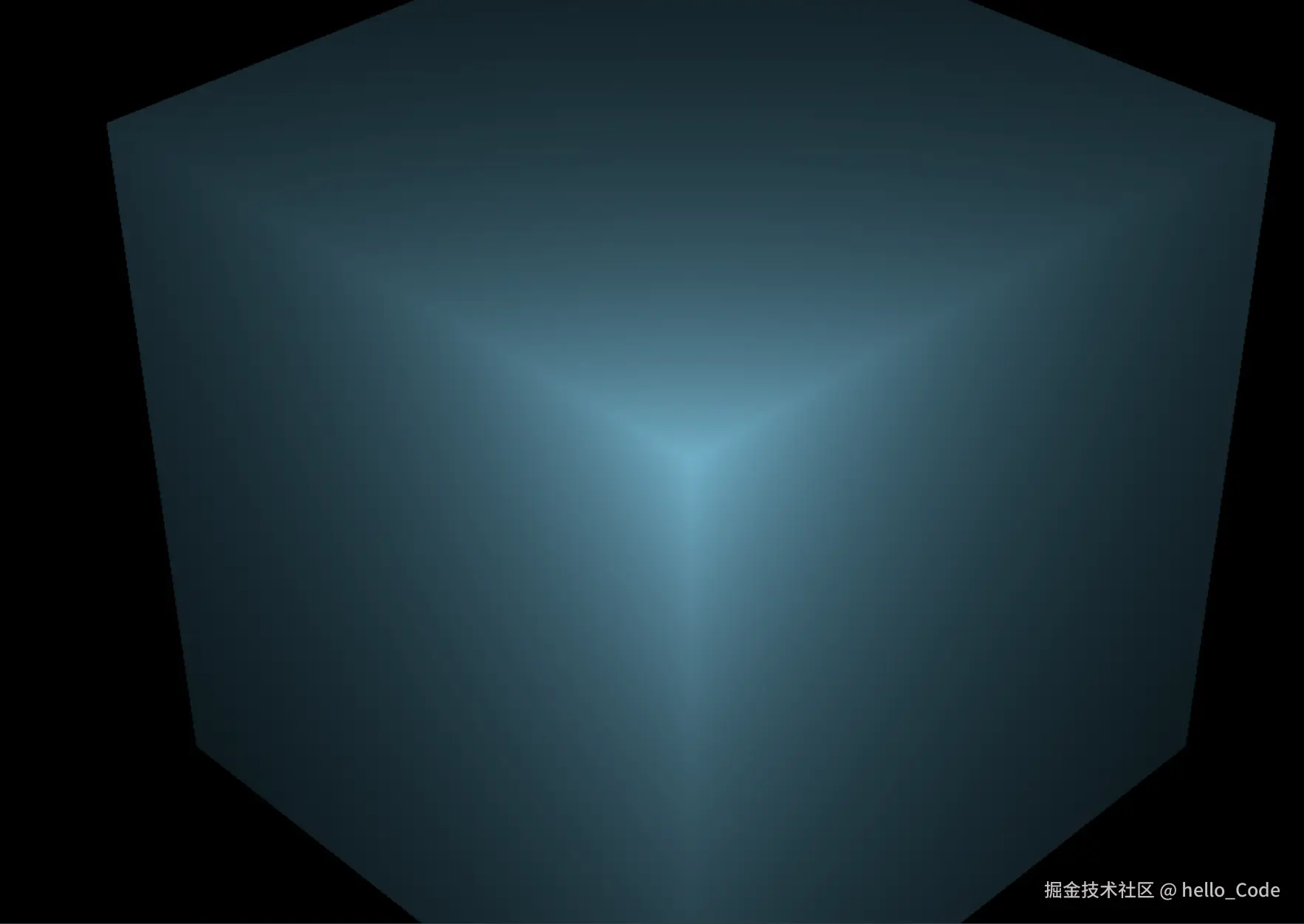

拿人眼来说，我们看一个物体，其实是在看一个“视锥体”范围内的场景： 在这里插入图片描述 相机拍物体也是一样。 所以Camera的第一个参数是fov，相机视锥体竖直方向视野角度，这里我们设置的是60。改成20试试看： 在这里插入图片描述 “看”不完整了。

Camera的第二个参数是宽高比，也就是这个视椎体的宽和高的比例，一般设置为Canvas画布宽高比width / height。 第三个和第四个参数是展示视椎体的哪一部分，最近是哪（相机视锥体近裁截面相对相机距离），最远是哪（相机视锥体远裁截面相对相机距离）。

然后我们可以观察到很多3D的网站都支持通过鼠标拖动来 360 度观察。这个用 Three 提供的轨道控制器 OrbitControls 即可实现：

// 引入
import { OrbitControls } from 'https://unpkg.com/three@0.174.0/examples/jsm/controls/OrbitControls.js';

然后在“渲染render”后添加代码：


    //...
    const camera = new THREE.PerspectiveCamera(60, width / height, 1, 1000);
    //...
    const renderer = new THREE.WebGLRenderer();
    //...
    const controls = new OrbitControls(camera, renderer.domElement);
    console.log(controls)

但是只有这样是不行的，renderer创建场景只被调用了一次，没法完成“拖动”。所谓拖动就是不断的把新场景渲染到画布中，所以我们要封装函数并不断调用：

- renderer.render(scene, camera);

+ function render() {
+     renderer.render(scene, camera);
+     requestAnimationFrame(render)
+ }
+ render()

把 render 改成渲染循环，用 requestAnimationFrame 来一帧帧的循环渲染，使调用频率和显示器刷新率一致。
