80C51实验1-点亮LED灯

80C51 点亮大师开始。

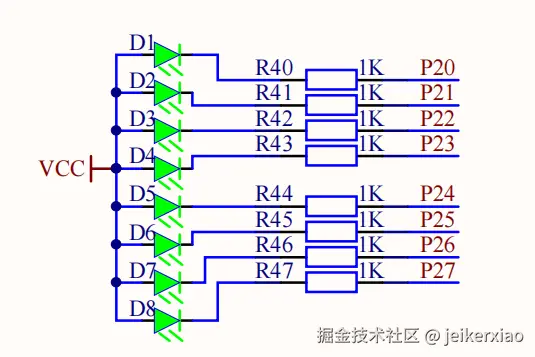

查看原理图可知，LED灯在P22-P27引脚，低电平可点亮。

我们先点亮第一个P2^0 的LED灯，并让其闪烁。 思路为：LED灯低电平点亮，然后延时，LED灯高电平熄灭，然后延时。即可。

#include<reg51.h>				        //声明头文件

sbit LED1=P2^0;			  		//位操作，P2^0替换为LED1

void Delay(unsigned int a);		       //延时函数声明
void main()						//主函数
{
	while(1)
	{
		LED1=0;			//低电平点亮
		Delay(5000);	        //延时

		LED1=1;			//高电平熄灭
		Delay(5000);	        //延时
	}
}

//不准确的延时函数
void Delay(unsigned int a)
{
	unsigned char b;
	for(;a>0;a--)
	{
		for(b=110;b>0;b--);
	}
}

一个LED灯控制了，那么这一排，8个LED灯也可以同样的方法控制，直接控制P2即可。

#include <reg51.h>	   //此文件中定义了51的一些特殊功能寄存器

void Delay10ms(unsigned int);   //误差 0us

void main()
{
	while(1)
	{
		P2  = 0x00;    	//置P0口为低电平
		Delay10ms(50); 	//调用延时程序
		P2  = 0xff;    	//置P0口为高电平
		Delay10ms(50); 	// 调用延时程序
	}

}
/*******************************************************************************
* 函 数 名         : Delay10ms
* 函数功能		   : 延时函数，延时10ms
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void Delay10ms(unsigned int c)   //误差 0us
{
    unsigned char a,b;
    for(;c>0;c--)
        for(b=38;b>0;b--)
            for(a=130;a>0;a--);
}

一排8个灯，如同一个灯一样一起闪烁的效果就实现了。

现在我们让其成为流水灯闪烁。 8个灯一个个亮起，依次循环。

使用 _crol_()函数的位移操作。

#include<reg51.h>
#include<intrins.h>		//因为要用到左右移函数，所以加入这个头文件

#define GPIO_LED P2		//将P2口另外取名为GPIO_LED

void Delay10ms(unsigned int);   //误差 0us
/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出     	 : 无
*******************************************************************************/

void main(void)
{
	unsigned char n;
	GPIO_LED=0xfe;			//1111_1110
	while(1)
	{
		for(n=0;n<7;n++)						 	 //左移7次，这样子就会到达最左边
		{
			GPIO_LED=_crol_(GPIO_LED,1); 			 //将GPIO_LED左移一位
			Delay10ms(50);							 //延时
		}
		for(n=0;n<7;n++)							 //右移7次，这样子就会到达最右边
		{
			GPIO_LED=_cror_(GPIO_LED,1);			 //将GPIO_LED右移一位
			Delay10ms(50);							 //延时
		}
	}
}
/*******************************************************************************
* 函 数 名         : Delay10ms
* 函数功能		   : 延时函数，延时10ms
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void Delay10ms(unsigned int c)   //误差 0us
{
    unsigned char a,b;
    for(;c>0;c--)
        for(b=38;b>0;b--)
            for(a=130;a>0;a--);
}
