oracle内核实现

用户98286302568
31 阅读11分钟

核心思想

  • 页面级多版本管理实现
  • 每个pdb(可插拔db)下会创建一个表空间给undo使用

模块介绍

SGA区


database buffer cache

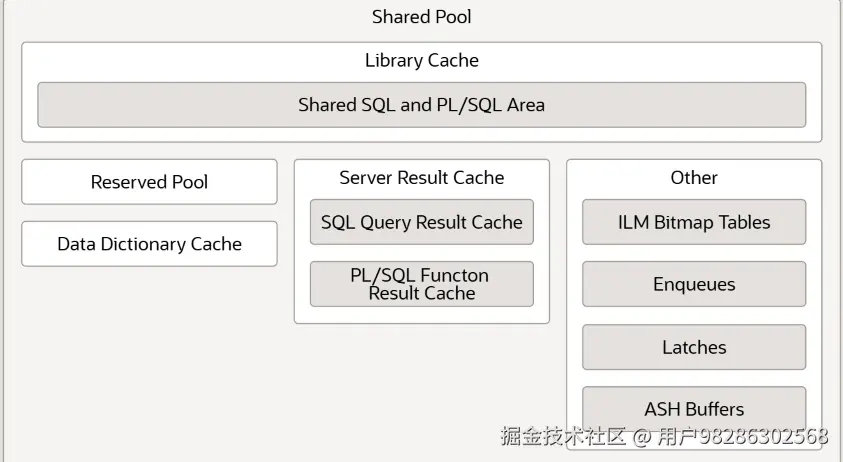

library cache


buffer cache详细设计

oracle针对磁盘上存的数据，在SGA内存中实现了buffer cache功能来缓存数据，每个buffer对应磁盘上一个block(段->区->block->行)，因此Buffer cache中每个buffer大小固定。从buffer中读取数据称为逻辑读，从磁盘block上读取数据，称为物理读。每个buffer都被链接到lru，lru上的节点可以是脏块，也可以是空闲块。oracle为Buffer cache设计了4个lru链表：

  1. 主lru：分热链和冷链，实际上都在一个链表上；主链中查找可用buffer(非脏块且cnt<3的都是可用buffer)时，会从冷链尾部开始找，会跳过脏块和cnt>=3的块，遇到cnt>=3的无论是不是脏块，都会移到热链头部并清空cnt计数，同时会热链尾部的一个buffer挤到冷链头。可用脏块会移动到冷链头部；
  2. 辅助lru：上面链接的buffer都是可以直接被用来写block数据的，缩短从主lru上找可用buffer的时间；SMON后台进程会3s醒来检查主lru和辅助lru存的节点数是不是3:1，如果辅助lru上少于25%，则会从主lru冷链尾开始找可用buffer移动到辅助lru上；数据库刚启动，或者flush过，所有的buffer都会在辅助lru上；
  3. 主lruw：专门链接脏块buffer的，server进程从主lru冷链尾部查找可用buffer的过程中，会将遇到的cnt<3的脏块移动到lruw中；
  4. 辅助lruw：上面链接的脏buffer都会在dbwr进程醒来后，立即刷到磁盘上；dbwr进程醒来后，会将lruw上的脏块移到辅助lruw上，并从辅助lruw上读取脏块写盘，看起来是为了缩短持有主lruw latch的时间，减少锁冲突。

buffer上维护有cnt计算，3s内被访问到就会加1且3s内只会加1次(避免很快的被移到热链中，大表扫描场景，会使用辅助lru上的buffer且cnt保持为0，不会访问主lru)。
为了加快数据buffer的查找效率，实现了hash链表来存储buffer的地址，key是文件号+块号hash生成，rowid中存储着这部分信息。server先通过别的手段定位到想访问数据的rowid，解析出文件号+块号，hash查找hash表，如果没找到，那么就会从lru上找一个可用的buffer并将磁盘block加载到该buffer中，存到hash表上。
多个bucket共用一个latch来保证并发场景正确性。

buffer cache刷脏机制

脏buffer除了记录在lruw上外，还会存到checkpoint队列上，checkpoint上记录的buffer都是由“不脏”转为“脏”块的buffer，对于已经是脏块的buffer，不会多次追加到队列尾，checkpoint队列上记录的脏块顺序和redo log中buffer变为脏块时生成redo record的顺序一致，首次变脏生成的redo record地址称为LRBA(这个信息是不是得在写到日志文件中才能知道)。检查点队列头部记录着最先需要刷到磁盘的buffer的LRBA；
DBWR进程3s醒来后刷脏流程：

  1. 检查lruw链表是否有buffer节点，主lruw上的节点会移到辅助lruw上，然后立即开始刷到磁盘上：根据buffer header上记录的文件号和块号，找到要刷的磁盘block，并将脏块从checkpoint队列上移除；
  2. 检查checkpoint队列长度，如果超过阈值，确定要刷的个数，继续刷盘，并更新队列头部的LRBA；
  3. 刷脏块时，oracle会将脏块移到所属对象的队列上，尝试检查是否有相邻的块并进行合并，一起写到磁盘上，减少io次数。

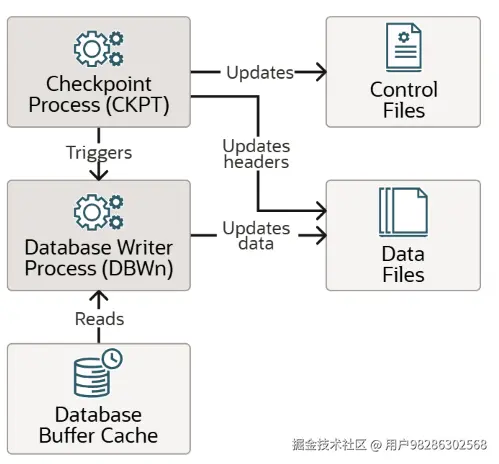

CheckPoint Process-CKPT


oracle的checkpoint进程/线程每3秒检查内存使用是否超过PGA_AGGREGATE_LIMIT设置的值，如果达到了，则触发db writer进程读取buffer cache然后将修改的 数据写到数据文件中，在完成检查点请求后，CKPT会更新数据文件头和控制文件，以记录最近的检查点即LRBA。 实例恢复时，实际上就是恢复checkpoint队列上的脏buffer，根据记录的LRBA定位到redo log的某个位置，开始依次回放数据。

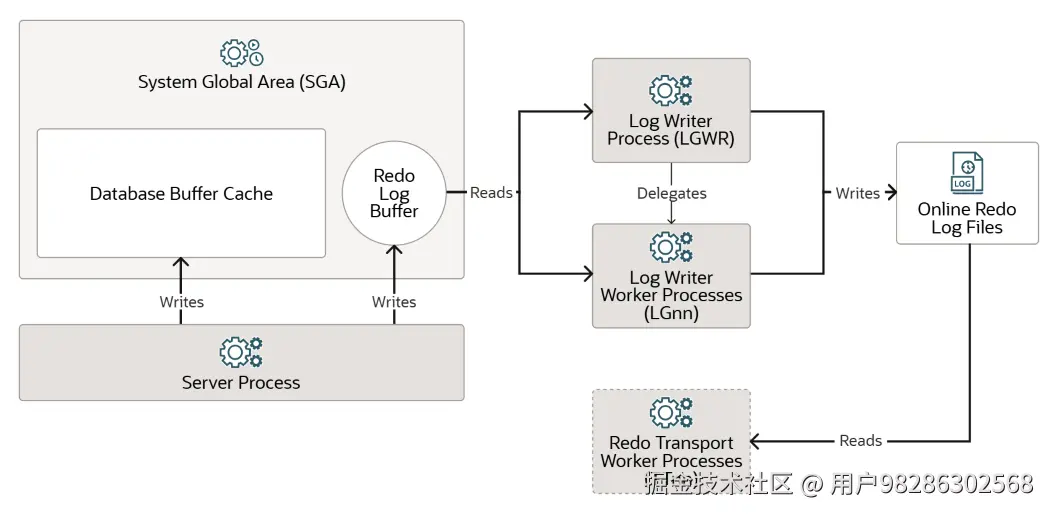

LogWriter Process-LGWR


oracle的db可以以多进程架构来运行也可以多线程，参数可配，默认多进程.
Log writer也可以是独立进程或者线程。oracle执行dml时，数据修改先在redo log buffer中写redo日志，然后在buffer cache中更新数据；log writer负责异步将redo log buffer中的日志顺序写到在线redo log file中.
oracle记录redo log有两种模式：IMU(In Memory Undo)模式和非IMU模式。
非IMU模式下：每执行一条dml，都会按照wal原则修改SGA内存中的数据：

  1. 先生成undo操作的redo record(record header + 包含undo操作的后映像数据，即当前值，redo change等信息)，拷贝到redo log buffer(循环写的缓冲区)中；
  2. 再生成表数据的redo record记录(包含redo操作的后映像数据)，也拷贝到log buffer中；
  3. 然后更改内存中undo buffer中的数据(这里还有一个版本链维护的工作吧)；
  4. 再修改表对应行buffer中的数据，至此dml语句执行完成；
  5. 提交时，会再生成一条redo record，拷贝log buffer，然后将log buffer中的数据顺序写到log file中。

IMU模式下：
执行dml时，会推迟redo日志的生成到提交阶段，并将三条redo record合并成一条，减少写redo相关锁冲突开销和redo条数(信息不会减少).

  1. 共享内存中会存在一个In memory undo区域，dml执行时，不会先生成redo log，而是先读取表块的前映像数据，存到IMU区域并在数据所在地址附近生成修改undo块的redo change信息，不会实际去修改undo块的buffer；
  2. 在共享内存的私有redo区生成修改数据块对应的redo change信息；
  3. 将数据块对应buffer修改为新值，buffer变为脏块，至此dml执行完成；
  4. 提交时：
    • 将imu中的前映像数据写到undo块的buffer中(这一步可能是smon后台进程提前完成了，否则就是server进程来做)；
    • 将修改表块使用的新值和生成的redo change信息拷贝到log buffer中；
    • 将提交的redo日志写到log buffer中；
    • 将undo块对应的前映像值和生成的redo change信息拷贝到log buffer中；
    • 将log buffer中的日志一次性写到redo文件中；

IMU模式下，多版本得结合undo段的版本链+imu区域来实现。

MVCC实现

Oracle data block结构：

  1. block header：
    • Block address：文件号+block号，唯一标识此块；
    • 表目录：表明存储的数据属于哪个表；
    • 行目录：行指针数组，指向每行数据起始地址；
    • ITL(interested transaction list)：slots数组，每个slot记录正在或者曾经修改此块的事务：
      • XID：事务id；
      • UBA：uba=dba.seq#.record#如(0x0080104d.00a1.6e)，指向事务在当前block上修改所使用的undo块中最新的一条undo record；
      • SCN：提交时填写的system change number，事务未提交时为空。通过该值来判断是否可以读取事务的修改。
      • FLAG：事务标志位，如事务是否提交等；
  2. 行数据空间：
    • 存储行数据：行头会记录修改当前行的事务在ITL中的槽位，以及表示行是否锁定；
  3. 空闲空间： 可用于新行插入，或者现有行的更新；

回滚段：

  • 段头：记录一个事务表，每个事务开始时，都会在系统分配的回滚段段头中申请一个槽位，生成一条事务record：
    • Index(槽位号)+state(事务状态)+scn+dba(执行最新前映像 undo块)等信息；
  • Undo block：块头+多个undo record组成：
    • 块头：记录xid，seq，irb(指向未提交事务最新修改生成的undo record)，block包含的所有record的offset
    • Undo record：
      • 头部信息:
        • Rci:记录事务使用的上一个record offset，把一个事务中的所有修改生成的undo record连接起来，用于回滚整个事务；
        • Uba:单个dml中所有修改生成的undo record通过该值连接起来，实现语句级回滚；
      • 行前映像数据；


每个事务修改data block生成的所有undo record都可以通过ITL中的uba+record header的uba+rci串联起来，也就是可以找到所有前映像数据.
事务提交时，会在ITL中写入scn值，已提交事务在ITL中占用的槽位可以被重用，如果被重用了，重用前会将当前槽位上记录的信息写到新事务分配的undo block中，因此可以通过读undo block中的信息找到上一个修改data block的事务信息，从而找到对应的前映像数据.
查询时，找到所需data block中的行后，根据行头记录的信息判断是否有事务正在处理，如果有则找到对应ITL中的事务信息，根据查询语句持有的scn和事务scn比较：

  • 如果是未提交事务且读语句在同一个事务中，那么可以直接读取对应修改；
  • 如果不在同一个事务中，那么根据当前事务的undo block记录的前事务信息找到对应的scn来比较，依次下去，直到找到第一个版本号小于查询语句scn，然后通过事务的uba可找到所有record记录的前映像数据，结合data block构造一个CR块(一致性读块)供查询使用。

语句级回滚使用ITL的uba找到最新的undo record->通过record header记录的uba找到所有当前语句产生的修改，回滚即可.
事务级回滚使用ITL的uba找到最新的undo record->通过record header记录的rci找到事务的所有修改产生的record，回滚即可.

每个事务有个undo data segment，回滚段中的区段形成一个环，事务采取循环写的策略将信息写入区的block中，每个事务有个当前区，不同的活跃事务可以写入同一个当前区，或者不同，oracle会先优先保证每个事务独享一个回滚段，空间不足时，才会出现多个事务共享同一个回滚段的情况。在单个区内，一个data block仅包含一个事务的数据；当前区写满后，需要空间的第一个事务会检查下一个区段的可用性，如果不包含活跃事务的数据，那么会成为当前区.
回滚段重用规则：

  1. 维护一个seq值，某个事务在分配的回滚段中写数据时，单个区的所有block的seq值相同，跨区时，会递增seq；
  2. 需要跨区写时，会检查要写的区中是否有活跃事务(未提交)，待写区记录的seq是否小于当前seq，满足条件才会复用，否则尝试从表空间中扩展一个区，如果有，则链接到当前区和下一个包含活跃事务区之间；如果没有，那么尝试从其他回滚段中偷取可重用的区(以区为单位).

事务中的dml修改数据时，定位到data block buffer后，会去block header中记录的ITL中查找可用槽位并占据(会写redo日志)，写入事务信息，然后将要访问的buffer中的对应数据行头记录该ITL(表示行被锁定)，将前映像数据拷贝到回滚段的undo record中，行修改为新数据.

事务提交时：

  1. 产生一个scn，事务表中记录着已提交事务，已提交事务被设置一个唯一scn，这个scn同时被记录到事务表中；
  2. log writer将redo log buffer中剩余的日志条目和事务的scn写到在线redo log中；
  3. 释放持有的行锁和表锁；等锁的事务被唤醒继续执行；
  4. 删除所有savepoint；
  5. 如果已提交事务的修改过的data block还在SGA中，且没有其他session正在修改这些数据块，oracle会进一步从block中删除锁相关的事务信息(ITL entry);理想情况下，commit阶段就会清理掉，这样后续执行的select语句就不用做这个动作。如果特定行在ITL中没有表项，表示没有被锁，否则就表示可能被锁，会话需要检查undo segment的header部分来确定相关的事务是否已提交，如果已提交，会话会清理ITL entry并生成redo log，如果先前的commit已经清理了，就不需要检查header和清理了；
  6. 标记事务完成；
