flutter学习笔记- 渲染引擎

flutter渲染

Flutter 被设计为一个可扩展的分层系统。它可以被看作是各个独立的组件的系列合集，上层组件各自依赖下层组件。组件无法越权访问更底层的内容，并且框架层中的各个部分都是可选且可替代的。

我理解的flutter渲染

• Flutter自己完成一切：Flutter应用在屏幕上看到的每一个像素，从按钮到文字，都是由Flutter的渲染引擎（Skia/Impeller）绘制的。它不依赖iOS的UIKit或Android的View系统来生成原生控件。
• 平台嵌入层：这是理解的关键。Flutter引擎本身（C++编写）是一个不知道自己是运行在手机、桌面还是Web上的“盲盒”。平台嵌入层 就是这个“盲盒”与具体操作系统（如iOS、Android、Windows）进行对话和连接的“翻译官”或“适配器”。

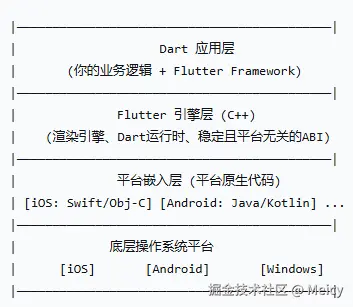

• 稳定的ABI：ABI可以理解为引擎与嵌入层之间约定好的“电话线路”和“通话协议”。无论底层平台如何变化，引擎都通过这套固定的接口（方法调用、数据格式）与嵌入层通信，保证了引擎核心的稳定性和跨平台性。 可以理解为这个三层模型

flutter与android/IOS渲染逻辑对比

核心区别：两种思维模式

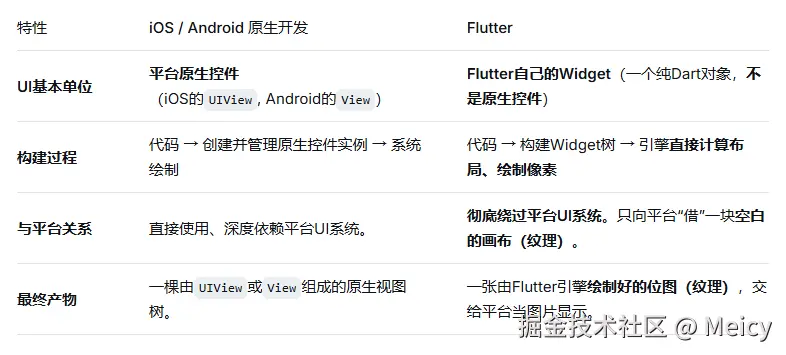

让我们用一个对比表来直观理解：

你的Dart代码完全不是转化成Android的“可绘制代码”或iOS的“UIView”的。 你写的Dart Flutter代码，其最终产物在屏幕上不直接对应任何平台的原生控件。

所以，这句话揭示的正是Flutter实现“高一致性”和“高性能”跨端能力的秘诀：

1. 自上而下的统一渲染：通过自己控制渲染管线，保证UI的绝对一致性。
2. 自下而上的抽象接口：通过定义稳定的ABI和平台嵌入层，将千差万别的平台原生能力抽象成一套统一的接口供引擎调用。

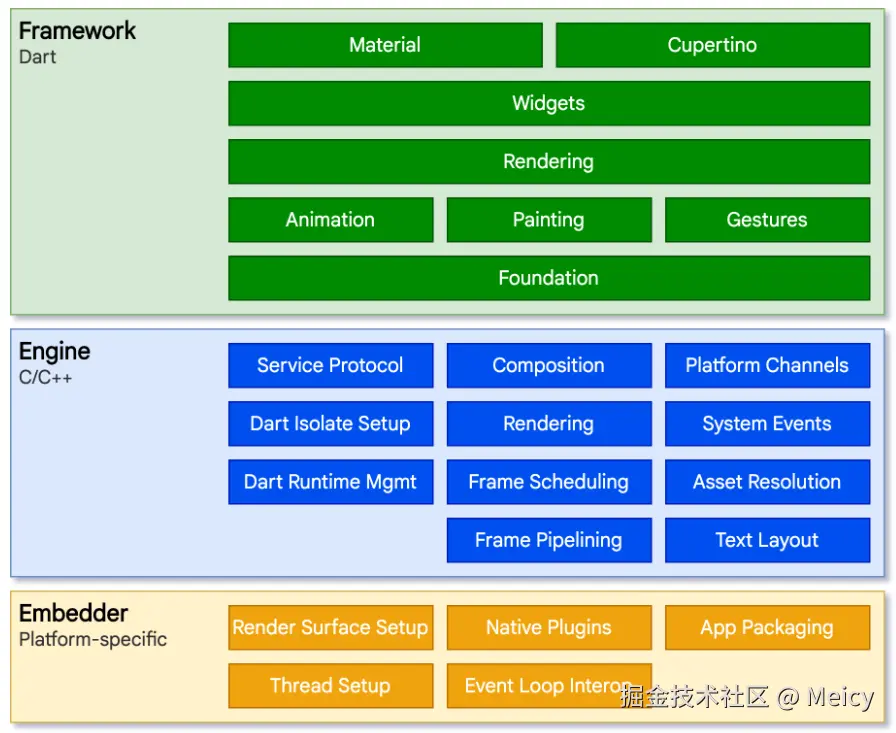

更加详细的 架构解析

比喻：自己作画 vs 拼装乐高套件

• 原生开发（拼装乐高套件）：平台（苹果/谷歌）给你提供了标准的“乐高零件库”（UIView, Button, TextView）。你的代码负责选择零件、拼装起来。最终作品是由标准零件构成的。
• Flutter（在白纸上作画）：平台只提供给你一张固定大小的空白画布和一个画室环境（生命周期、输入事件）。Flutter引擎就是你的手和画笔。你的Dart代码是“绘画指令”（画一个圆角矩形在这里，写一行文字在那里）。最终作品是一幅完全由你（Flutter）掌控的、独一无二的画，画布上没有任何平台的“标准零件”。

技术流程详解

你提到的“获取纹理”正是关键所在。整个过程是这样的：

1. 你的Dart代码：定义了一棵Widget树，它只是一个配置的蓝图，存在于Dart的内存中。
2. Flutter引擎（C++）：

• • 根据Widget树，构建出对应的RenderObject树（负责布局和绘制计算）。
  • 布局引擎计算每个元素在屏幕上的位置和大小。
  • 合成与绘制引擎（Skia/Impeller）遍历渲染树，生成一系列底层的绘图指令（如“填充路径”、“绘制图像”）。

3. 提交给GPU：这些绘图指令被提交到GPU，在一块由Flutter引擎请求、平台分配给的纹理（Texture）上进行光栅化，最终生成一张包含你整个UI的位图。
4. 平台嵌入层的工作：平台（如iOS）的任务仅仅是：

• • 创建一个原生的UIView（作为容器）。
  • 将Flutter引擎绘制好的那块纹理，作为这个UIView的内容显示出来。
  • 负责将这个UIView插入到原生视图层级中，并传递触摸事件。

平台看到的只是一个“黑盒”的、会变化的内容视图，它完全不知道、也不关心这个视图里面画的是按钮、列表还是动画。 它只知道这是一张图。

fultter 与 react native 渲染逻辑对比

React Native采用了与Flutter完全不同的架构哲学。如果说Flutter是自己作画的画家，那么React Native更像是指挥两支本地乐队的指挥家。

核心区别：桥接与映射

RN的核心设计是：用JavaScript编写业务逻辑和组件声明，通过一个“桥接”将其翻译并映射到各自平台的原生控件上。

特性	React Native (以 Fabric + JSI 为核心)	Flutter
架构本质	桥接与映射	自主控制与绘制
UI最终形态	由真正的平台原生控件（UIView/View）组成	由Flutter引擎绘制的一张纹理（位图）
渲染引擎	Fabric。现代化渲染系统，用于更高效地管理和更新由原生组件构成的UI树	Impeller (iOS/Android默认)，Skia (桌面/Web)。自研引擎，直接向GPU发送绘图指令。
最终渲染执行者	iOS/Android 原生系统	Flutter 自己的渲染引擎（Impeller/Skia）
通信方式	JavaScript Interface (JSI)：同步、直接的C++接口，替代旧的异步桥接，允许JS直接持有和调用原生对象引用	直接调用：Dart代码直接驱动C++引擎，无序列化开销
性能瓶颈	频繁的跨桥异步通信可能带来延迟	图形渲染管线性能（现由Impeller优化）
性能侧重点	原生般的交互与启动速度：Fabric实现同步渲染提升交互流畅度；TurboModules按需懒加载减少启动时间	极致可预测的渲染性能：Impeller通过预编译着色器彻底消除动画卡顿，在复杂、高定制化UI上表现卓越
一致性与灵活度	受制于平台控件，外观、行为需遵循平台规范，自定义复杂控件需大量原生代码	完全自主，像素级控制，实现任何设计无平台限制
热重载/刷新	Fast Refresh（状态保持较好）	Hot Reload（体验极快，状态保持极好）

RN 技术流程详解

当你写一个RN组件时，流程如下：

// 1. 你写的JSX代码 (JavaScript) <View style={{backgroundColor: 'red'}}> <Text>Hello World</Text> </View> // 2. RN框架通过JSI直接内存访问 // 消息大致是：{ "type": "createView", "reactTag": 1, "viewType": "RCTView", "props": {style: {backgroundColor: 'red'}} } // 3. 原生端（iOS/Android）接收消息 // - iOS: 创建一个 UIView，背景色设为红色。 // - Android: 创建一个 View，背景色设为红色。 // 4. 屏幕上显示的是一个如假包换的原生视图。

关键点：你在RN中使用的 、、 等核心组件，在运行时确实会一对一地对应生成一个平台原生的 UIView/TextView/ImageView。你的界面最终是由这些真正的原生控件混合拼装而成的树。

flutter 与 android/IOS 渲染体系技术栈对比

三大渲染体系技术栈对比

对比维度	iOS 原生渲染体系	Android 原生渲染体系	Flutter 渲染引擎
核心图形引擎	不直接使用第三方引擎，使用自主技术栈。	Skia 作为其2D图形绘制的核心引擎。	自带引擎：在 iOS/Android 上主要为 Impeller（新）或 Skia（旧/后备）。
底层图形API	Metal (为主)，专为 Apple 硬件优化。	Vulkan (现代) / OpenGL ES (旧)，跨平台标准。	通过引擎适配层调用：在 iOS 用 Metal，在 Android 用 Vulkan/OpenGL ES。
UI框架与合成器	UIKit (控件) -> Core Animation (合成与动画)。	View 系统 (控件) -> RenderEngine/SurfaceFlinger (合成)。	Flutter Framework (Widget) -> 自建渲染树 -> 引擎直接合成与绘制。
与Flutter的关系	Flutter 引擎使用 Metal，但完全绕过 UIKit 和 Core Animation 的绘制逻辑，自行管理合成与动画。	Flutter 引擎可能与系统共用 Skia 库，但绕过整个 View 系统及硬件加速画布，自行管理所有绘制。	在两大平台上，Flutter 都作为一个独立的、顶层的图形客户端运行，输出一整张纹理。
输出形态	由无数个 CALayer（对应各个UIView）合成的多层图像树。	由 Surface 承载的多层图像树。	一张统一的、由Flutter引擎绘制的单层位图（纹理）。
核心优势	极致优化：与硬件/OS深度集成，能效比高。体验统一：100%符合iOS设计规范与交互细节。	硬件兼容：通过驱动适配各种硬件。生态开放：图形栈各层可定制。	绝对一致：像素级跨平台一致性。性能可控：消除平台渲染差异，动画与滚动流畅度可自主优化到底。
主要代价/挑战	封闭：技术锁定Apple生态，无法跨平台。	碎片化：硬件与驱动差异导致图形行为偶有不一致。	平台特性损耗：需额外工作模拟或接入平台特有UI效果（如文本选择菜单、系统滚动条）。

核心差异与架构选择

通过对比，我们可以得出三个核心结论，它们直接影响您的技术选型：

1. 架构哲学完全不同

• • 原生：是 “集成式” 架构。UI框架、合成器、图形驱动紧密集成在操作系统中，不可分割。
  • Flutter：是 “便携式” 架构。它自带一个完整的、可插拔的图形运行时，将自己“嵌入”到各个宿主平台中。

2. Flutter 如何实现“覆盖”你可以将Flutter应用想象成一个全屏播放的、极高帧率的视频播放器。平台（iOS/Android）只负责提供“播放窗口”（UIView/SurfaceView）和通知事件（触摸、生命周期），而“视频”的每一帧内容（即整个UI）完全由Flutter引擎计算并绘制。它不理会平台当前原生的UI是什么，它只输出自己的画面。
3. 如何根据渲染需求做技术选型

• • 选择原生开发，当你的应用极度依赖平台的原生特性与完美融合感（例如需要深度定制系统键盘、使用精准的平台无障碍服务、或要求与最新OS设计语言无缝同步）。
  • 选择 Flutter，当你的项目将“多端 UI 绝对一致”和“复杂自定义动画的性能”置于最高优先级，且愿意为适配平台特性（如边缘手势、原生组件嵌入）支付额外的开发成本。

Skia与Impeller技术对比解析

那么最新的flutter已经升级到Impeller 渲染，而android使用的skia，那我是否可以认为，最新版本的flutter比android的渲染效率要高?

核心结论

这本质上是 “为特定场景优化的新引擎” 与 “通用、成熟但需兼容旧设备的系统引擎” 之间的对比。

下面的表格清晰地展示了二者的核心差异：

对比维度	Flutter (Impeller 引擎)	Android 原生 (Skia 引擎)
设计哲学	专为Flutter定制的现代引擎，目标是可预测的极致性能，完全控制渲染管线。	通用的2D图形库，服务于Android系统及所有应用，首要保证广泛的兼容性与稳定性。
性能杀手锏	提前编译 (AOT)所有着色器，彻底消除运行时编译卡顿。	即时编译 (JIT)，首次绘制新图形元素时需现场编译着色器，易引发卡顿。
硬件对接	直接调用现代图形API（Android上为Vulkan），最大限度减少驱动开销。	经过多级Android图形栈（如HWUI），可能包含额外抽象层。
性能表现	帧率更高、更稳定。实测显示GPU耗时降低约30%，120Hz流畅度达标率显著提升。	性能受设备硬件、厂商驱动、系统版本影响大，碎片化严重。
效率核心	通过架构先进性和专属优化获得高性能。	依赖系统深度集成和多年的广泛优化。

Skia与Impeller的对比测试

Impeller优化提升场景

🎨 1. 高频实时绘画与手写

这正是“高频绘画”的典型场景。

• 业务举例：绘图应用、白板协作、签名、笔记类应用。
• 传统问题 (Skia JIT)：用户每一笔划过屏幕，都可能触发新的路径绘制和着色器编译。在复杂笔刷（如带有纹理、混色效果）下，首笔或变化笔刷时的卡顿感非常明显，破坏创作流畅度。
• Impeller优势：所有笔刷效果的着色器均已预编译。无论用户如何快速、多变地绘画，每一笔都能即时、稳定地渲染，真正做到“笔随心动”，帧率稳如直线。

✨ 2. 复杂动画与矢量图形

• 业务举例：加载动画、图标变形（Lottie类动画）、页面过渡特效、数据可视化图表。
• 传统问题：任何非矩形、带渐变、阴影、裁剪的动画，在首次渲染时都需要编译着色器。导致动画启动时掉帧，或复杂图表交互时响应不及时。
• Impeller优势：动画所需的着色器早已就绪。动画从第一帧开始就是全速的，即使是非常复杂的矢量路径动画，也能保持始终如一的高帧率。

👆 3. 重度手势驱动的交互

• 业务举例：地图缩放拖拽、图片/视频缩放浏览、可拖拽排序的列表、3D模型查看器。
• 传统问题：手势事件每秒触发数十次，UI需实时更新。若更新过程中遭遇着色器编译，就会导致触控反馈与视觉更新脱节，感觉“不跟手”。
• Impeller优势：渲染管线全程无编译中断，能极快地响应每一帧手势更新，实现“丝滑般”的跟手体验，延迟感大幅降低。

📜 4. 快速滚动的复杂列表

• 业务举例：社交媒体信息流（每条动态样式不一）、电商商品瀑布流、聊天列表（含各种气泡、图片）。
• 传统问题：在快速滚动时，不断出现的新Item样式可能触发编译，导致滚动中突然的、无法预测的微小卡顿。
• Impeller优势：列表Item的渲染方式（圆角、阴影、渐变）已预知，滚动过程中的渲染成本是恒定且可预测的，从而维持高速滚动的绝对流畅。
