🚀 5G NR DCI 1-0 协议深度可视分析平台

基于 3GPP TS 38.212 的工业级协议解析引擎
智能变体识别 (PDCCH Order) + 双向交互映射 (Bi-Mapping) + 完整 RNTI 覆盖

📌 为什么需要 DCI 可视化分析？

在 5G NR 系统调试中，DCI (Downlink Control Information) 的比特级解析是排查调度问题的核心痛点。面对 Format 1-0 复杂的字段复用和变体机制（如 PDCCH Order、Short Message），传统的人工对照标准协议不仅效率低下，且极易出错。本平台提供了一站式的可视化解决方案。

痛点 (传统方式)	本平台解决方案 (DCI 1-0 Analyzer)
🔢 黑盒比特流	✅ 所见即所得：Bit-to-Field 双向高亮，点击比特即知含义
🤯 脑力解算 RIV	✅ 自动解码
🎭 变体难以区分	✅ 智能识别：自动判定 C-RNTI 下是常规调度还是 PDCCH Order (随机接入触发)
📉 配置繁琐	✅ 场景化预设：内置 FR1/FR2、Shared Spectrum 等典型配置模板，一键加载

🎯 核心价值

🔬 科研教学价值

标准可视化：将枯燥的 TS 38.212 文本转化为直观的 GUI 交互，适合快速掌握 DCI 结构。
全场景覆盖：支持 SI/P/RA/TC/C/MsgB 六大 RNTI 场景，完整呈现协议差异。
算法验证：作为 Golden Reference，验证接收机 DCI 解码算法的正确性。

💼 工程应用价值

故障快速定位：通过一致性校验 (Sanity Check) 快速发现 Payload 长度、Padding 等异常。
测试提效：支持 Hex/Binary 多格式输入，内置 LSB/MSB 转换，适配不同厂家日志格式。
报告归档：一键生成 Markdown 格式的详细分析报告，便于问题追踪与分享。

⚡ 技术亮点

🌊 DCI 1-0 深度解析架构

特性	说明	关键实现
智能变体检测	自动区分 PDSCH 调度与特殊指令	`dci1_0_parse` 中的逻辑分支判定 (Format ID + Reserved Bits)
PDCCH Order	完美支持随机接入触发指令解析	动态显隐 Tag2Id, PRACH Mask 等专用字段
交互式位图	比特与字段的双向索引	`patch` 对象回调 + `uitable` 联动高亮 (ButtonDownFcn)
端序兼容	支持不同厂商的比特流格式	内置 LMS/MSB 动态切换引擎 (`BitCursor`优化)

📊 实测解析能力

基于标准测试用例实测结果

场景	RNTI	Payload 长度	关键字段解析	结论
SIB1 调度	SI-RNTI	~43 bits	RIV, MCS, SystemInfoIndicator	✅ 精准广播解析
随机接入	C-RNTI	~45 bits	Preamble Index, SS/PBCH Index	✅ PDCCH Order 识别
寻呼/短消息	P-RNTI	~40 bits	Short Message, Paging Indicator	✅ 多路复用支持

🖥️ 运行环境

MATLAB 版本: R2023a 或更高 (推荐 R2024b)
依赖工具箱: 基础 MATLAB (无需 5G Toolbox 即可运行核心解析)

📁 核心功能模块

DCI 1-0/
├── src/
│   ├── DCI10AnalyzerApp.m       # 🚀 交互式 GUI 核心引擎 (View/Controller)
│   ├── dci1_0_parse.m           # 🧠 协议解析算法内核 (Model)
│   ├── dci1_0_field_specs.m     # 📏 3GPP 字段定义库 (TS 38.212)
│   └── BitCursor.m              # 🔍 通用流式比特读取器
├── docs/
│   └── GUI_使用手册.md          # 📄 本文档
└── tests/                       # ✅ 自动化测试套件

📄 文档体系

本平台提供 "界面+算法" 双重指引：

📘 用户手册

界面操作指引、配置参数说明、结果解读指南。

📒 标准映射

3GPP 协议原文对照，字段长度计算公式，RIV 编码原理。

💻 核心代码展示

🔥 智能字段提取 (`src/dci1_0_extract_fields.m`)

% 动态解析逻辑：根据 RNTI 与配置动态计算字段结构
function dciInfo = dci1_0_extract_fields(dciInfo, specs, cursor)
    for i = 1:length(specs)
        item = specs(i);
        len = item.Length;

        % 核心：流式读取比特并自动映射
        val = cursor.readUInt(len);

        % 存储元数据用于 GUI 高亮
        fieldMeta.Offset = startPos;
        fieldMeta.Length = len;
        fieldMeta.RawBits = rawBits;
        fieldMeta.Value = val;
    end
end

🌟 交互式高亮引擎 (`src/DCI10AnalyzerApp.m`)

% 反向交互：点击比特块高亮字段表
function bitPatchClicked(app, src, event, bitIdx)
    % 查找包含该比特的字段
    row = findRowByBitIndex(app.FieldTable.Data, bitIdx);

    if row > 0
        % 高亮表格行
        app.highlightFieldTableRow(row);
        % 更新详情面板
        updateDetailPanel(app, row);
    end
end

🎬 极速上手

>> cd('src');
>> app = DCI10AnalyzerApp;

解析三部曲：

配置：选择 C-RNTI，设置 N_RB_DL (e.g. 273)。
输入：粘贴 Hex 字符串 0x8ABCD...。
运行：点击 ▶ 解析 DCI，即刻获取专业报告。

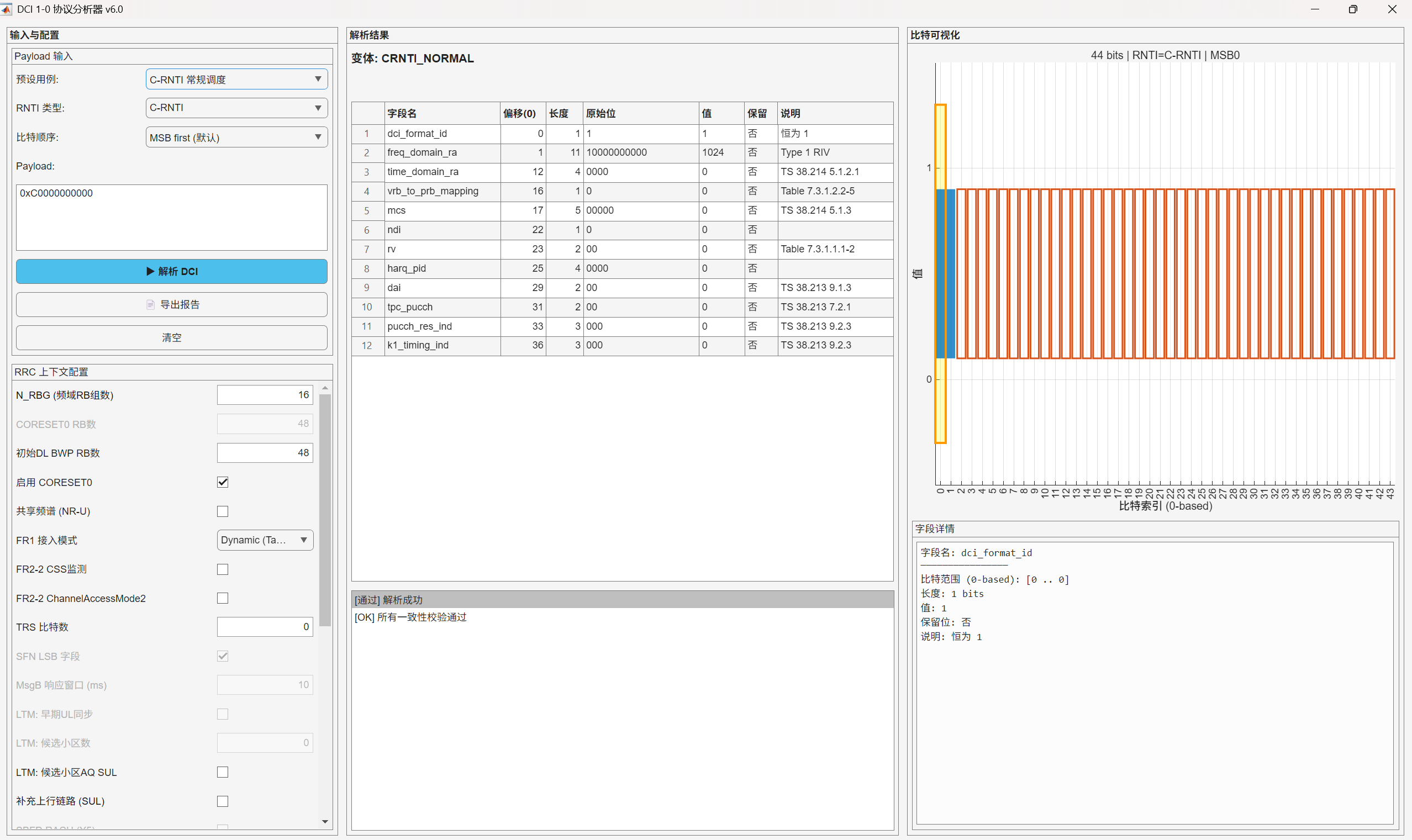

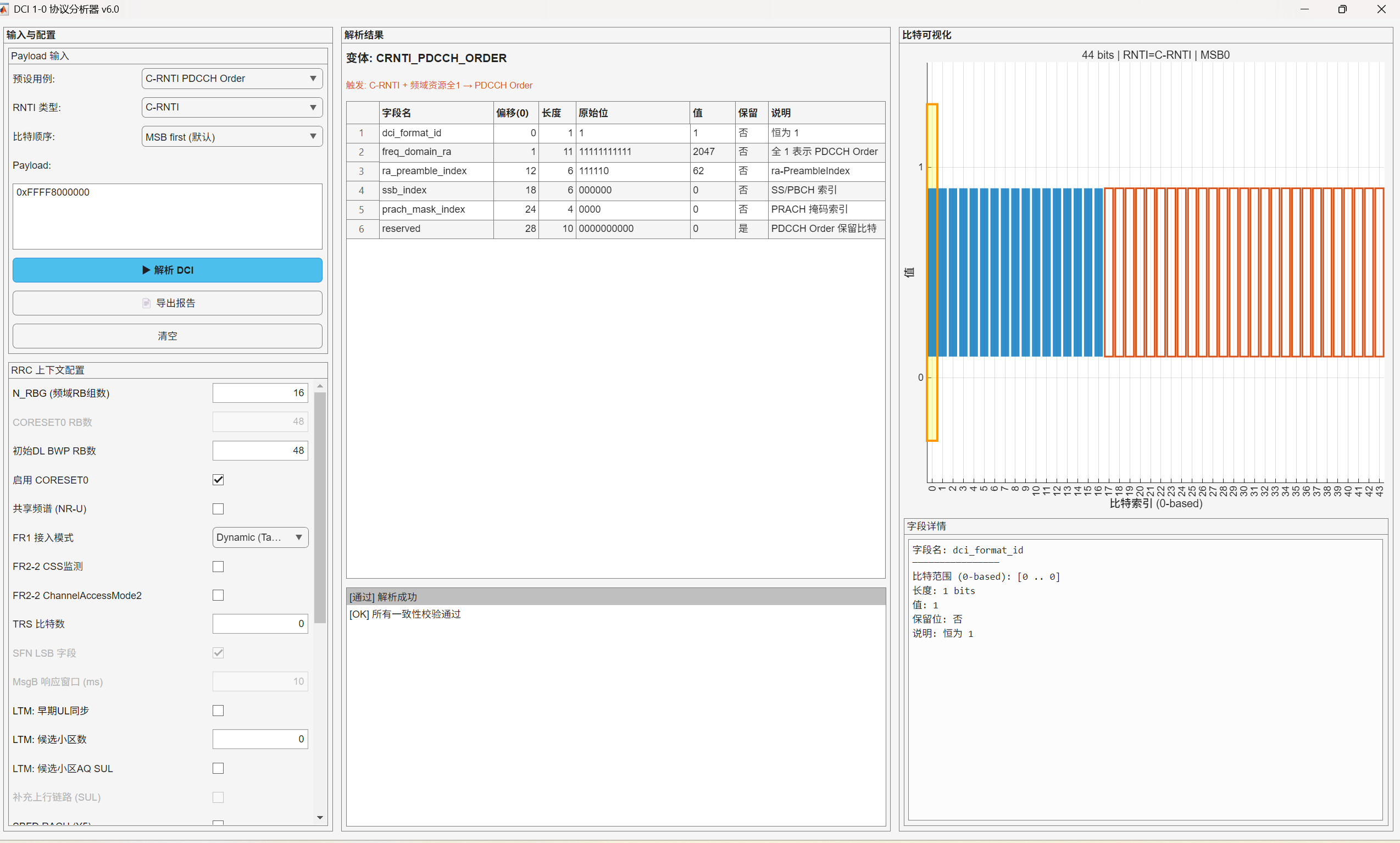

屏幕截图 2026-01-29 214229.png 屏幕截图 2026-01-29 214158.png

🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。关注公众号【3GPP仿真实验室】进行获取。
