🚀 5G NR Low-PAPR 序列仿真与交互平台

3GPP TS 38.211 标准全兼容 · 科研级可视化 · 洁净室实现
Zadoff-Chu (Type 1) + Gold/π/2-BPSK (Type 2) + 交互式探索实验台

📌 为什么需要 Low-PAPR 序列？

在 5G 上行链路 (UL) 和随机接入 (PRACH) 场景中，终端设备的功率放大器 (PA) 效率仅仅取决于波形的峰均功率比 (PAPR)。传统 OFDM 信号的高 PAPR 导致 PA 必须工作在非线性回退区，严重缩短电池寿命并限制覆盖范围。本平台完整复现了 5G NR 标准定义的两种 Low-PAPR 序列技术，提供了从数学原理到工程实现的完整解决方案。

痛点 (传统 QPSK/OFDM)	本平台解决方案 (5G NR Low-PAPR)
🔋 高功耗：PAPR > 8dB，PA 效率低	✅ 恒定包络：Type 1 (ZC) 序列时域恒模，PAPR ≈ 0dB (理论) / 2-3dB (实测)
📶 覆盖受限：边缘用户发射功率不足	✅ 覆盖增强：低 PAPR 允许更高的平均发射功率，显著提升小区边缘性能
📉 高互相关：多用户干扰严重	✅ 零相关窗：ZC 序列具备理想的周期自相关和低互相关特性，支持大量用户复用
🧩 实现依赖：过度依赖 MATLAB 5G Toolbox	✅ 独立自主：Clean Room 实现

🎯 核心价值

🔬 学术研究价值

数学直观：深度解析 Zadoff-Chu 序列的恒模 (Constant Envelope) 与 CAZAC 特性
可视化验证：提供3D 模糊函数、星座轨迹、时频域波形等多维观测视角
性能对标：内置蒙特卡洛仿真框架，提供与 QPSK/BPSK 的 PAPR CCDF 对比曲线
原理溯源：代码注释一一对应 3GPP TS 38.211 协议章节 (Section 5.2.2/5.2.3)

💼 工程应用价值

标准兼容： Bit-Exact (误差 0.00)
数据完备：独家提取并结构化了协议中的 30+ 张序列表格 (tables_data.mat)
链路仿真：内置 PRACH 检测与多用户干扰仿真，展示序列在真实信道下的抗噪能力
交互工具：附带 App Designer 开发的序列探索器，参数调优不再需要改代码

⚡ 技术亮点

🌊 序列特性对比

特性	Type 1 (Zadoff-Chu)	Type 2 (Gold + π/2-BPSK)	普通 QPSK
PAPR (过采样后)	极低 (~2.5 dB)	低 (~3.0 dB)	高 (~7.0 dB)
星座图轨迹	单位圆上连续运动	沿圆切向运动 (避开原点)	频繁穿越原点
应用场景	PRACH, SRS, PUSCH DMRS	PUCCH, PUSCH (长序列)	PDSCH (数据)
生成机制	数学公式 (指数运算)	伪随机移位寄存器 (LFSR)	随机映射
抗频偏能力	极强 (Thumbtack 模糊函数)	一般	差

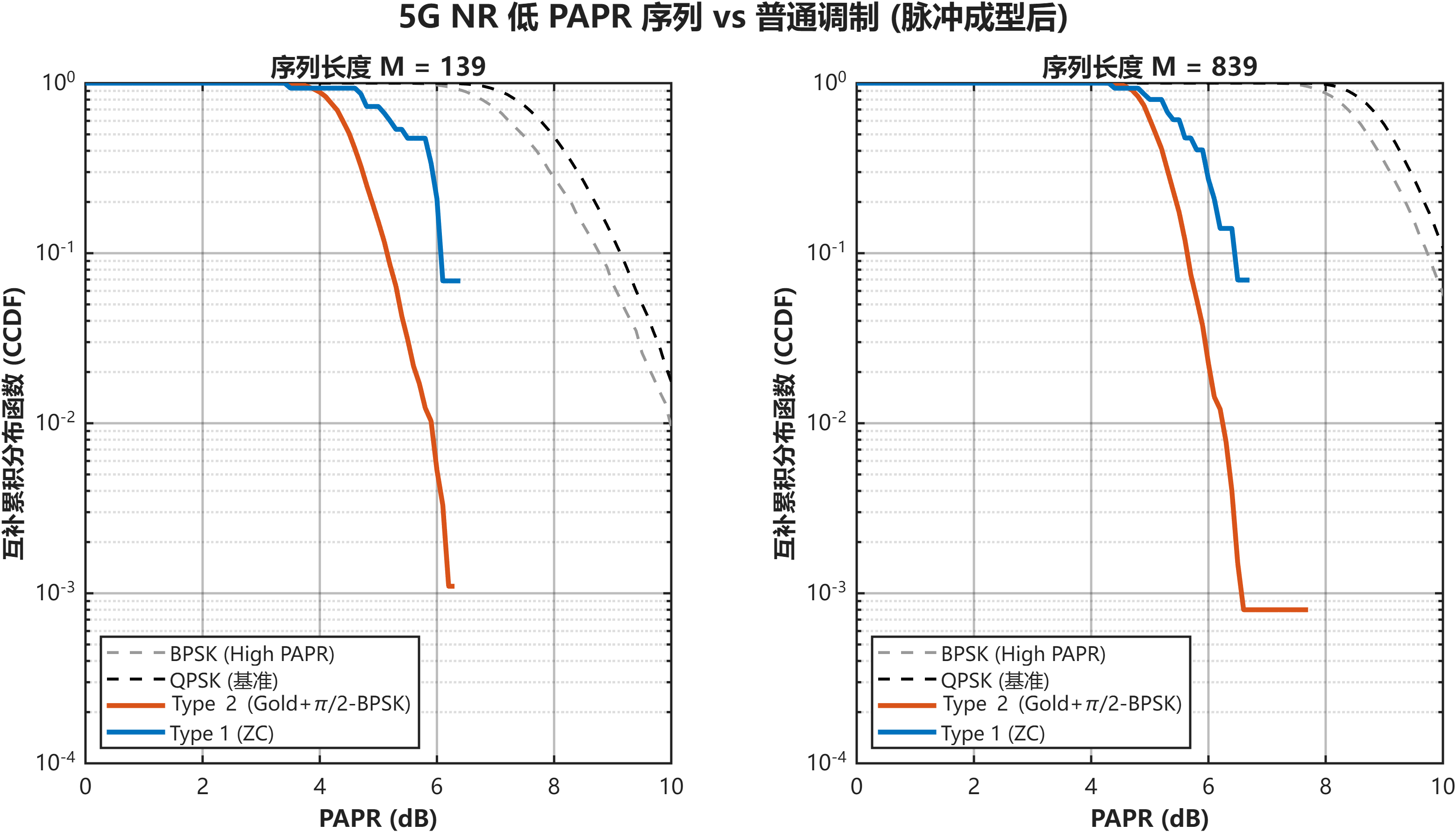

📊 实测性能指标 (基于 demo_papr_comparison.m)

指标	Type 1 (ZC)	Type 2 (Gold)	QPSK (Reference)	提升幅度
Mean PAPR	4.49 dB	4.56 dB	8.01 dB	📉 ~3.5 dB
CCDF @ 10^-3	~5.2 dB	~5.5 dB	~9.8 dB	🚀 覆盖增强 3倍

🖥️ 运行环境

MATLAB 版本: R2023a 或更高版本 (推荐 R2024b)

📁 项目结构

Low-PAPR-Sequence/
├── NR_Sequence_Generator.m      # [Core] 核心生成器类 (Type 1 & Type 2)
├── tables_data.mat              # [Data] 标准协议表格数据 (Φ, b, etc.)
├── App_Sequence_Explorer.m      # [App] 交互式序列探索 GUI
├── demos/                       # 演示脚本
│   ├── demo_papr_comparison.m       # PAPR 性能对比 (CCDF)

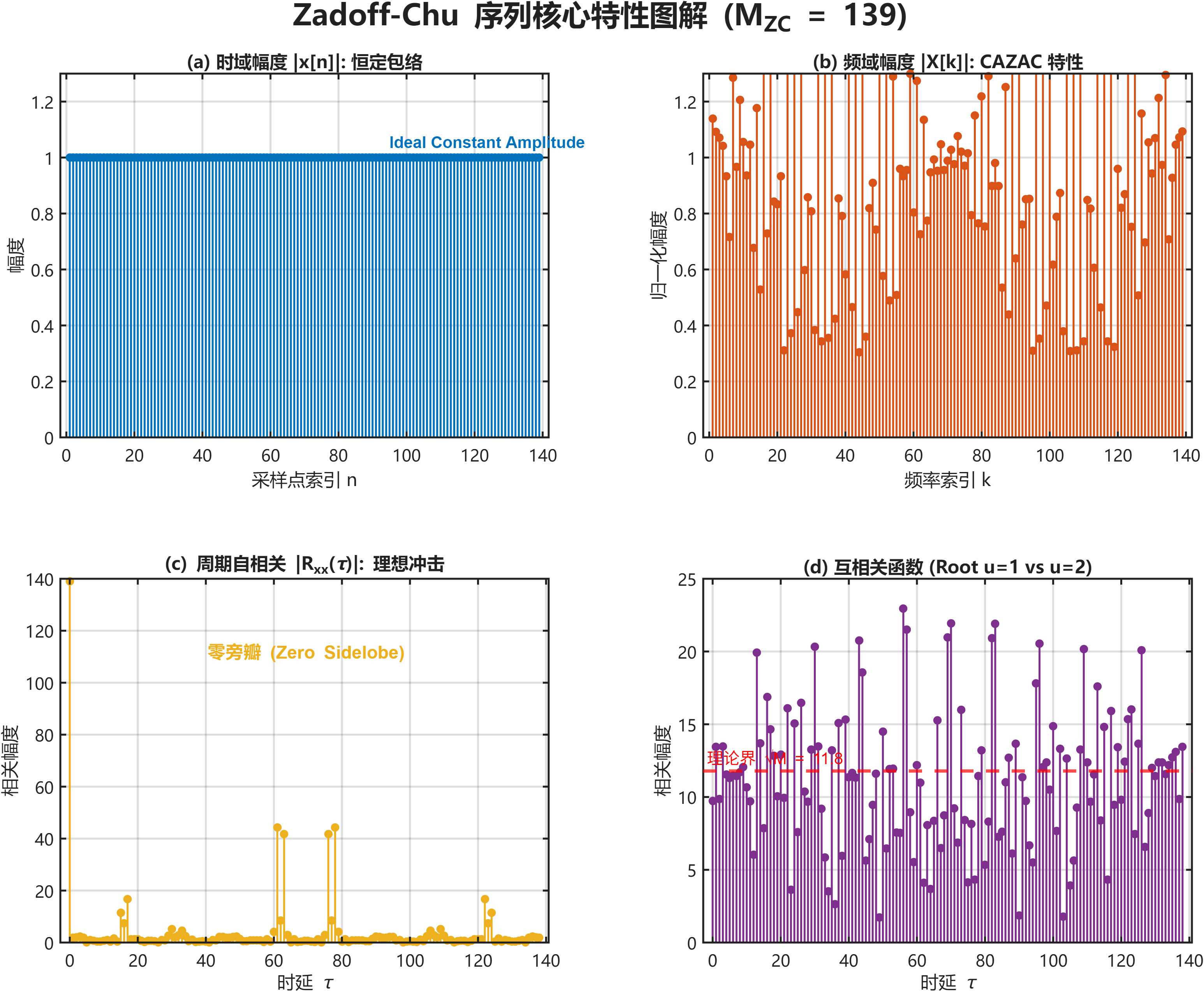

│   ├── demo_zc_properties.m         # ZC 序列核心特性 (时/频/相关)
│   ├── demo_zc_ambiguity_3d.m       # 3D 模糊函数可视化 (Thumbtack)
│   ├── demo_trajectory_comparison.m # 星座轨迹对比 (BPSK vs π/2-BPSK)

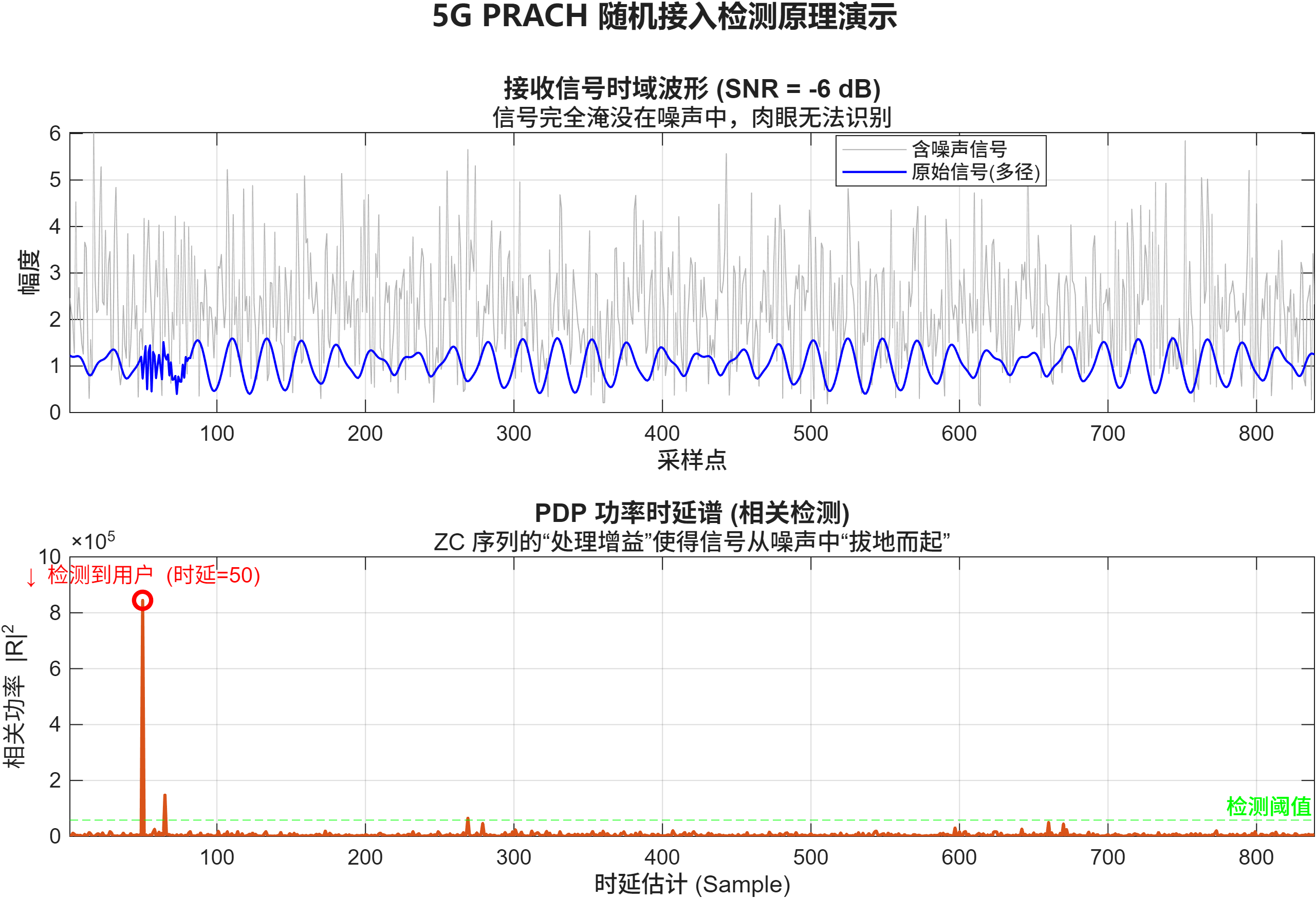

│   ├── demo_prach_detection.m       # PRACH 接入检测仿真

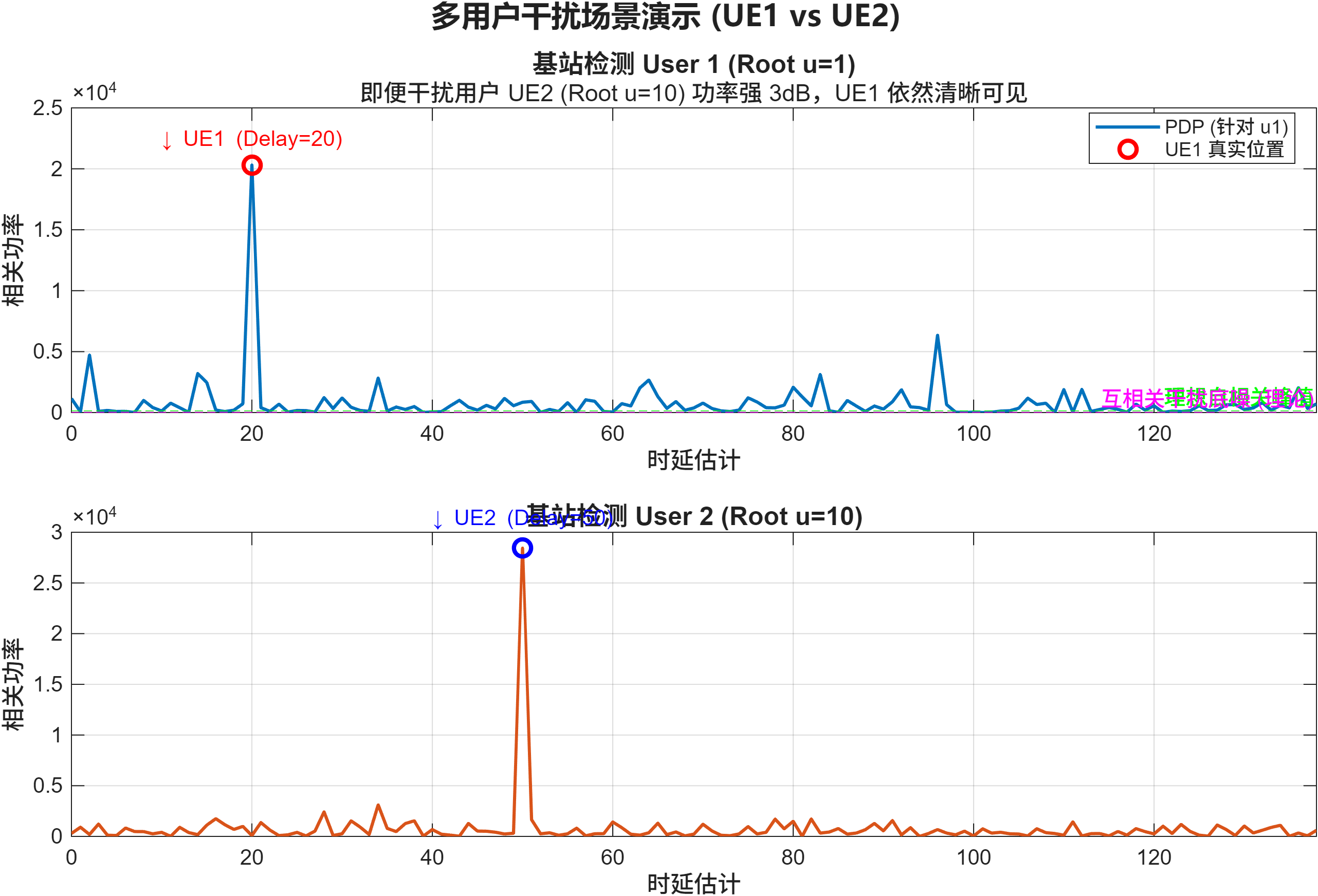

│   └── demo_multiuser_interference.m# 多用户干扰仿真
├── docs/                        # 文档
│   ├── 设计说明.md                  # 算法原理与设计思路
│   └── (原始提取的 Markdown 表格)
└── images/                      # 演示输出图片

💻 核心代码展示

🔥 通用接口设计 (`NR_Sequence_Generator.m`)

% 采用静态工厂方法，接口简洁统一
% Type 1: Zadoff-Chu
seq1 = NR_Sequence_Generator.generate_type1(u, v, M_ZC);

% Type 2: Gold + pi/2-BPSK
seq2 = NR_Sequence_Generator.generate_type2(u, v, M_ZC, c_init);

🌟 Type 2 核心逻辑 ( $\pi/2$ -BPSK 调制)

function symbols = modulate_pi_2_bpsk(bits)
    % 3GPP TS 38.211 § 5.1.1:
    % e^{j·π/2·mod(n,2)} 旋转因子是降低 PAPR 的关键

    n = (0:length(bits)-1).';
    bpsk_sym = (1 - 2*bits) + 1j*(1 - 2*bits);  % 初始 BPSK 映射
    rotation = exp(1j * (pi/2) * mod(n, 2));    % 奇数位旋转 90度

    symbols = (1/sqrt(2)) * rotation .* bpsk_sym;
end

🎬 一键运行

% 1. 启动交互式探索 App (推荐)
>> app = App_Sequence_Explorer

% 2. 运行 PAPR 性能对比仿真
>> demo_papr_comparison

% 3. 查看 ZC 序列 3D 模糊函数
>> demo_zc_ambiguity_3d

% 4. 验证与 Toolbox 的一致性 (需安装 5G Toolbox)
>> test_consistency_with_toolbox

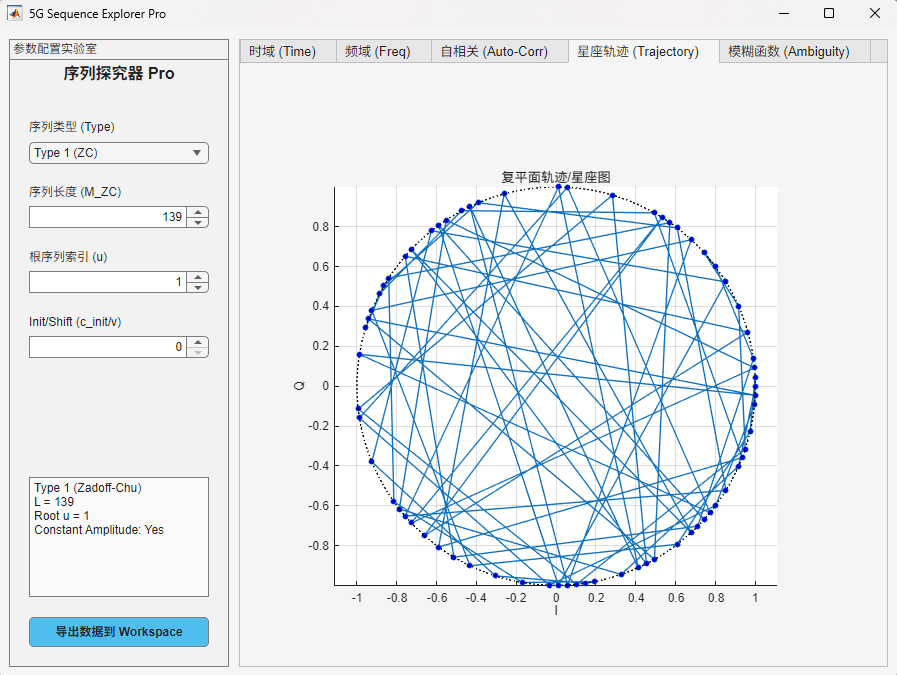

屏幕截图 2026-01-27 165504.png
