02 三十天自制操作系统第二天

吃我两拳
23 阅读1分钟

汇编指令含义

  • ORG ORG指令来源于英文“origin”​，意思是“源头、起点”​。它会告诉nask，程序要从指定的这个地址开始，也就是要把程序装载到内存中的指定地址。这里指定的地址是0x7c00 。如果没有它，有几个指令就不能被正确地翻译和执行。另外，有了这条指令的话，美元符（$）的含义也随之变化，它不再是指输出文件的第几个字节，而是代表将要读入的内存地址。

  • JMP 相当于C语言的goto语句，来源于英文的jump，意思是“跳转”​。

  • entry 这是标签的声明，用于指定JMP指令的跳转目的地等。这与C语言很像。entry这个词是“入口”的意思。

  • MOV 赋值 “MOV AX,0”​，相当于“AX=0; ”这样一个赋值语句。

  • ADD 加法指令 “ADD SI,1”的话，就是SI=SI+1。

  • CMP 比较指令 “CMP AL,0”​，意思就是将AL中的值与0进行比较

  • JE JE是条件跳转指令中之一。所谓条件跳转指令，就是根据比较的结果决定跳转或不跳转。就JE指令而言，如果比较结果相等，则跳转到指定的地址；而如果比较结果不等，则不跳转，继续执行下一条指令。

  • INT INT是软件中断指令。INT的后面是个数字，使用不同的数字可以调用不同的函数。这次我们调用的是0x10（即16）号函数，它的功能是控制显卡。

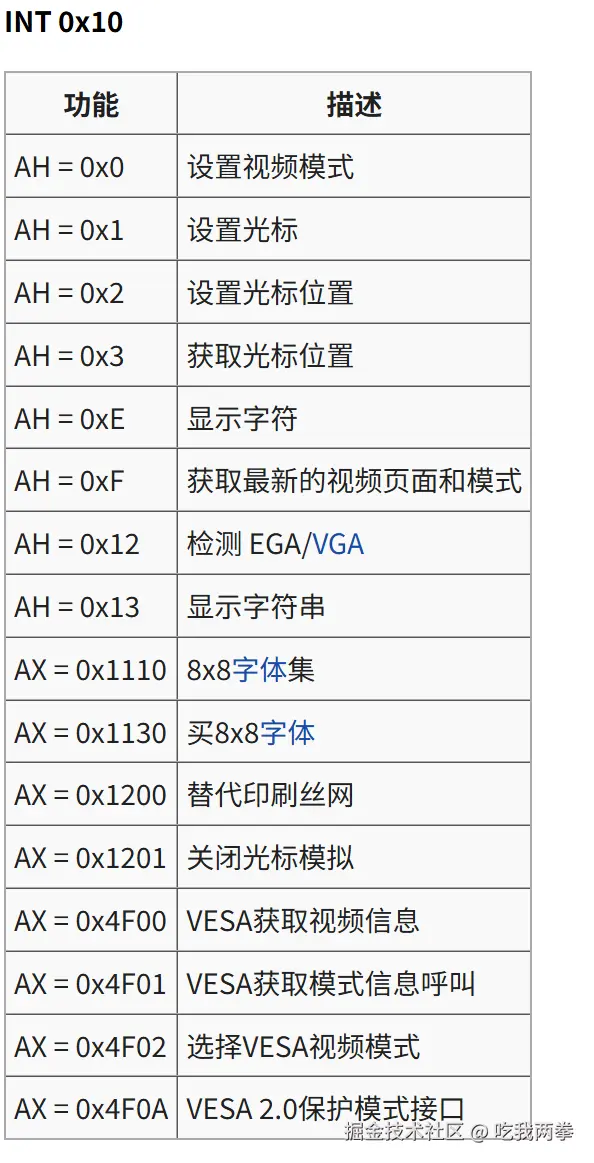

    • 关于书中说的bios网站已经无法打开，可以在这个网站看到bios的指令，BIOS - OSDev 维基，书中所说的0x10命令的解释如图
      • image.png

  • HLT HLT是让CPU停止动作的指令，让CPU进入待机状态，避免CPU毫无意义地空转

  • JC “jump if carry”的缩写，意思是如果进位标志（carry flag）是1的话，就跳转。

  • JNC “Jump if not carry”的缩写。也就是说进位标志是0的话就跳转。

  • JAE “Jump if above or equal”的缩写，意思是大于或等于时跳转。

  • JBE “jump if below or equal”的缩写，意思是小于等于则跳转。

  • RET 相当于return

  • 寄存器指令

    • 十六位寄存器
      • AX—accumulator，累加寄存器
      • CX—counter，计数寄存器
      • DX—data，数据寄存器
      • BX—base，基址寄存器
      • SP—stack pointer，栈指针寄存器
      • BP—base pointer，基址指针寄存器
      • SI—source index，源变址寄存器
      • DI—destination index，目的变址寄存器
    • 八位寄存器
      • AL—累加寄存器低位（accumulator low）
      • CL—计数寄存器低位（counter low）
      • DL—数据寄存器低位（data low）
      • BL—基址寄存器低位（base low）
      • AH—累加寄存器高位（accumulator high）
      • CH—计数寄存器高位（counter high）
      • DH—数据寄存器高位（data high）
      • BH—基址寄存器高位（base high）
    • 三十二位寄存器
      • EAX
      • ECX
      • EDX
      • EBX
      • ESP
      • EBP
      • ESI
      • EDI
    • 段寄存器 均为16位寄存器
      • ES—附加段寄存器（extra segment）
      • CS—代码段寄存器（code segment）
      • SS—栈段寄存器（stack segment）
      • DS—数据段寄存器（data segment）
      • FS—没有名称（segment part 2）
      • GS—没有名称（segment part 3）

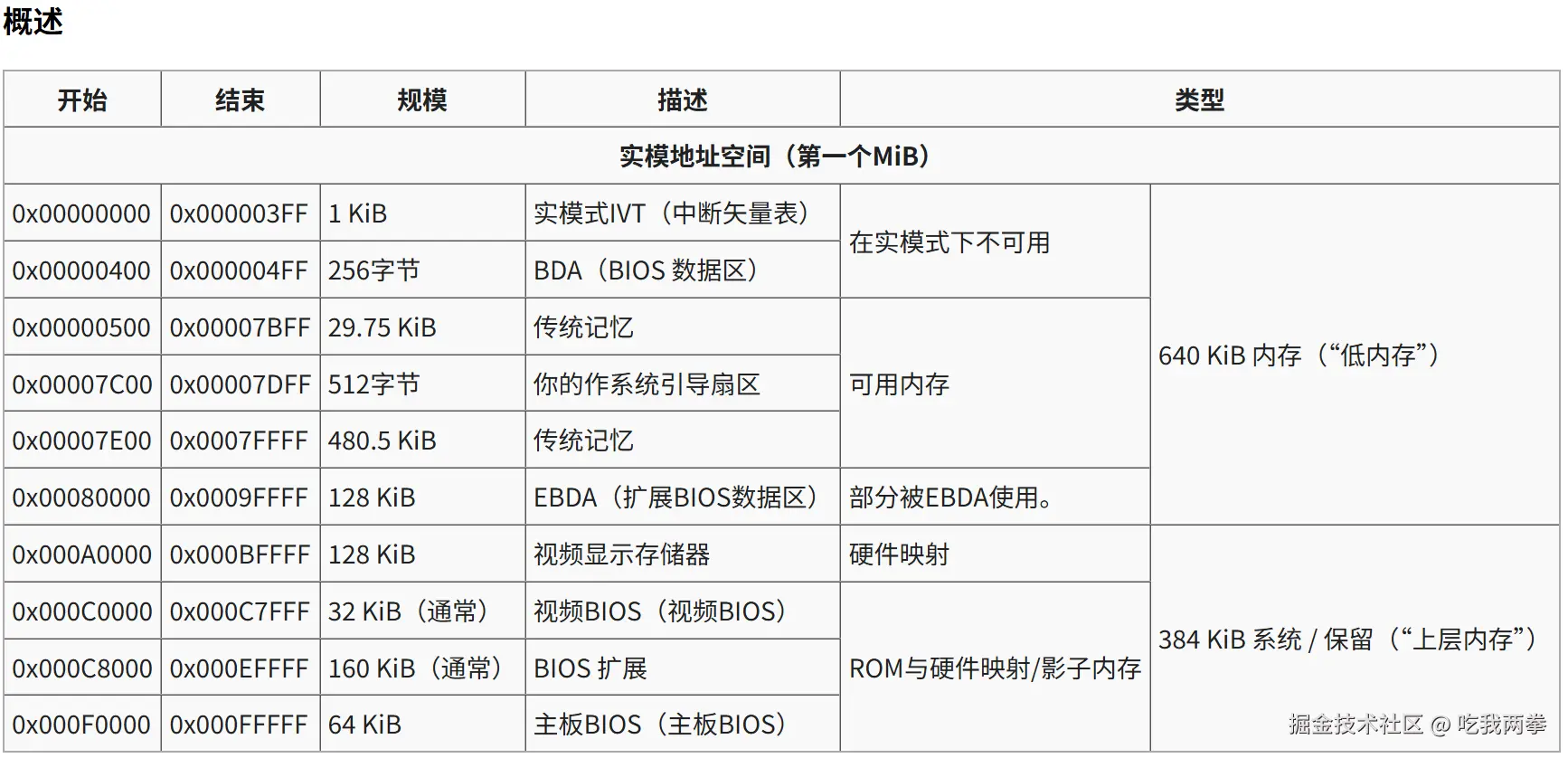

关于书中所说的内存分布地图，可以参考内存映射（x86）- OSDev 维基书中所说的用途，即下图


制作启动区

使用命令nask.exe ipl.nas ipl.bin ipl.lst来创建lst和bin文件

将z_tools目录下面的fdimg0at.tek文件复制到所在目录下

然后使用命令edimg.exe imgin:fdimg0at.tek wbinimg src:ipl.bin len:512 from:0 to:0 imgout:helloos.img即可生成正常大小的img镜像文件

这里的fdimg0at.tek是作者特意生成的压缩空白镜像，只有56KB，目的是为了节省空间，也可以使用全部为0的1440KB大小的bin或img文件来作为输入源，效果是一样的。

编写Makefile文件

作者写的命令相当精简，但是因为我本身环境并不严格与书中一致，这里使用自己的makefile，有个需要注意的点是命令前面必须使用tab，而不能是空格，现在很多编辑器会自动将tab转化为空格，如果遇到报错Makefile:3: *** missing separator. Stop.就需要检查一下。

# 命令
build :
	nask.exe ipl.nas ipl.bin
img :
	edimg.exe imgin:fdimg0at.tek wbinimg src:ipl.bin len:512 from:0 to:0 imgout:helloos.img
run :
	qemu-system-i386 -drive file=helloos.img,format=raw,if=floppy

另一个更先进的Makefile

# 默认目标，直接输入 make 就会执行这个
default :
	$(MAKE) img

# 编译 ipl.nas 生成 ipl.bin
ipl.bin : ipl.nas
	nask.exe ipl.nas ipl.bin ipl.lst

# 使用 edimg 将 ipl.bin 注入模板生成 helloos.img
helloos.img : ipl.bin fdimg0at.tek
	edimg.exe imgin:fdimg0at.tek wbinimg src:ipl.bin len:512 from:0 to:0 imgout:helloos.img

# 命令别名：制作镜像
img :
	$(MAKE) helloos.img

# 命令别名：运行 QEMU
run :
	$(MAKE) img
	qemu-system-i386 -drive file=helloos.img,format=raw,if=floppy

# 清理生成的文件
clean :
	-del ipl.bin
	-del ipl.lst
	-del helloos.img

也是书中所说的完全体版，拥有默认行为，清理功能，自动依赖，自动构建
