第一章 三防漆概述与定义


1.1 什么是三防漆

三防漆(Conformal Coating)是一种特殊配方的涂料,专门设计用于保护印刷电路板(PCB)及其相关电子设备免受恶劣环境的侵蚀。它之所以被称为“三防”,传统上是指其具有防潮(Moisture)、防盐雾(Salt Spray)和防霉(Mold)的三重保护功能。随着现代电子工业的发展,其定义已延伸至包括防尘、防腐蚀、防老化、防震、防漏电以及绝缘耐电晕等更为广泛的防护能力。

三防漆涂覆在 PCB 表面后,会固化形成一层透明或半透明的保护膜。这层膜极薄(通常在微米级别),但致密性高,能够紧紧贴合在电路板及元器件表面,在不影响元器件散热和电气连接的前提下,为电路板提供一个物理屏障。

1.2 环境因素对 PCB 的危害

在电子设备的实际应用场景中,环境因素是导致电子失效的主要原因之一。未涂覆三防漆的电路板在面对以下环境时极为脆弱:

  1. 高湿与潮湿环境​:湿气是对 PCB 电路板最普遍、最具破坏性的因素。过多的湿气会大幅降低导体间的绝缘抵抗性,导致漏电流增加。在高电压下,湿气可能引起电化学迁移,导致短路。
  2. 化学物质侵蚀​:在工业或汽车电子环境中,电路板可能接触到燃料、冷却剂、清洁剂、酸性气体等。这些化学物质会腐蚀铜箔、焊点和元器件引脚。
  3. 温度变化​:极端的高温或低温,以及快速的冷热冲击,会导致板材热胀冷缩,可能引起焊点开裂或元器件脱落。
  4. 灰尘与污垢​:灰尘吸附水分后会变成导电体,同时灰尘中含有腐蚀性物质,长期积累会腐蚀电路。
  5. 盐雾环境​:海洋环境中的盐雾含有高浓度的氯离子,对金属具有极强的腐蚀性,能迅速破坏线路板的金属导线。

三防漆通过形成一层化学惰性的保护膜,有效隔离了上述环境因素与电路板的直接接触,从而显著延长电子产品的使用寿命。


第二章 三防漆的作用机制


2.1 湿气与电化学腐蚀的防护

湿气不仅仅是以液态水的形式存在,更多时候是以水蒸气的形式渗透。当 PCB 金属部分(如铜导线、焊点)暴露在含有水蒸气和氧气的环境中时,会发生氧化还原反应。我们常常看到 PCB 电路板金属部分起了铜绿,这就是没有涂覆三防漆,金属铜与水蒸气、氧气共同发生化学反应引起的。

三防漆的作用机制在于:

  • 物理阻隔​:通过阻断氧气和水分子到达金属表面,从根本切断了腐蚀反应的必要条件。
  • 绝缘保护​:湿气附着在 PCB 表面会降低线路之间的绝缘阻抗(Q 值下降),加速高频信号下的高速分解。三防漆具有优异的绝缘性能,能够维持线路间的高阻抗,防止信号串扰和漏电。

2.2 延长产品寿命与可靠性

将三防漆涂覆在印刷电路板及零组件上,当可能受到操作环境不利因素影响时,可以降低或消除电子操作性能衰退状况。这种保护不仅限于物理层面的防腐,更重要的是维持了电气性能的稳定性。

若这种披覆漆能维持其作用达一段令人满意的时间,比如大于产品的使用期限,便可视为已达其涂覆目的。这意味着,通过正确使用三防漆,制造商可以确保电子设备在预期的生命周期内(例如 5 年、10 年甚至更久),即使在恶劣环境下也能稳定工作,减少维修和更换成本。


第三章 三防漆的化学成分与分类

三防漆根据其化学成分的不同,主要分为丙烯酸、聚氨酯、有机硅、环氧树脂等几大类。不同成分的三防漆在物理特性、固化方式、耐化学性以及修复难度上各有优劣。

3.1 丙烯酸类三防漆

丙烯酸树脂是市场上应用最为广泛的三防漆类型之一。

  • 特性​:
    • 柔韧性强​:固化后的涂层具有较好的柔韧性,能够适应一定程度的热胀冷缩,不易开裂。
    • 操作简单​:丙烯酸类三防漆通常为单组份系统,不需要混合,开盖即用。其对设备和施工条件要求不高。
    • 施工方便​:具有高透明度和高亮度,涂覆后线路板清晰可见,便于目检。
    • 固化快速​:表干时间短,操作周期短,适合快速生产。
    • 易修复性​:这是丙烯酸的一大优势。由于它是热塑性材料,可用配套的有机溶剂将其轻易清除,方便维修。
  • 应用​:由于它们易于使用也易于清除,有些丙烯酸产品满足军事标准(如 MIL-I-46058C),它们干燥迅速而不干化(不会随时间推移变脆)。这类线路板三防漆是市场上用途最广也是最有效的产品之一,广泛应用于消费电子、家用电器和工业控制领域。

3.2 其他类型简介

虽然原文重点介绍了丙烯酸,但为了满足全面了解的需求,此处补充其他常见类型:

  • 聚氨酯类​:具有优异的耐磨性和耐化学性,尤其耐燃料和溶剂性能好。但其固化受湿气影响较大,且去除相对困难。
  • 有机硅类​:耐高低温性能极佳,可在-60℃ 至 200℃ 甚至更高温度下工作。其柔韧性极高,但防潮性和附着力相对较弱,且价格较高。
  • 环氧树脂类​:硬度极高,绝缘性能和防化学腐蚀性能非常优越。但一旦固化后极难去除,维修非常困难,且容易因为热膨胀系数不匹配而导致焊点开裂。

第四章 三防漆的毒性与安全防护

4.1 毒性来源分析

三防漆是否有毒,并不完全取决于树脂本身,更多取决于使用的稀释剂和溶剂的类型。绝大多数的三防漆在未固化前都属于危险化学品。

  1. 传统溶剂型​:如果三防漆使用甲苯、二甲苯做稀释剂,这种化学品对人体有害。二甲苯具有中等毒性,对眼及上呼吸道有刺激作用,高浓度时,对中枢系统有麻醉作用,长期接触可能影响肝肾功能。
  2. 新型环保型​:如果采用脂类、醇类等作为稀释剂,其危害相对较小,但这并不意味着完全无毒。

4.2 挥发性有机化合物(VOC)的危害

三防漆中的溶剂在固化过程中会挥发到空气中,形成 VOC。这些挥发性气体不仅气味刺鼻,而且在密闭空间内积聚可能导致急性中毒症状,如头晕、恶心、胸闷等。此外,某些 VOC 属于易燃易爆气体,若遇到明火极易引发火灾或爆炸事故。

4.3 防护措施

尽管现在市场上出现许多号称环保三防漆,但是在实际使用中,我们依然有必要做好严格的防护措施:

  1. 工程控制​:涂覆作业必须在通风良好的环境中进行,建议使用带有抽风系统的喷涂柜或流水线。
  2. ​**个人防护装备(PPE)**​:
    • 呼吸防护​:操作人员必须佩戴防毒面具或活性炭口罩,防止吸入有害溶剂气体。
    • 皮肤防护​:佩戴防化学手套(如丁腈手套),避免皮肤直接接触漆液。部分三防漆可能引起皮肤过敏或脱脂。
    • 眼部防护​:佩戴护目镜,防止漆液溅入眼睛。
  3. 储存安全​:三防漆应储存在阴凉、通风、远离火源的专用库房中。

第五章 三防漆使用工艺详解


三防漆的涂覆工艺直接决定了最终的防护效果。根据生产规模、产品精度及成本预算,主要有以下四种工艺:

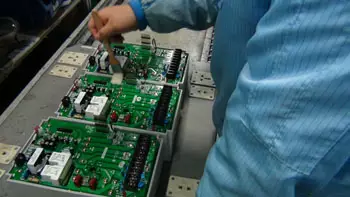

5.1 刷涂

  • 适用场景​:使用普遍,特别适合小批量生产、研发试制、样板制作以及维修补漆。它可在平滑的表面上产生出极好的涂覆效果。
  • 操作要点​:使用高品质天然纤维刷。刷涂时应保持力度均匀,沿一个方向刷,避免反复涂刷产生气泡。
  • 优缺点​:优点是设备投入低,无需复杂设备,遮蔽灵活;缺点是效率低,对操作人员技术要求高,膜厚均匀性较难控制。

5.2 喷涂

喷涂是工业生产中常用的方法,分为手工喷涂和机器自动喷涂。

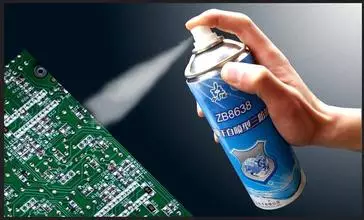

  1. 喷雾罐型​:可方便地应用于维修和小规模的生产使用。操作便携,但材料浪费较多,且对环境有一定污染。
  2. 喷枪喷涂​:适合于大规模的生产。
  • 优缺点​:效率高,涂层均匀。但是这两种喷涂方式对于操作的准确性要求较高,且可能产生“阴影”效应(即元器件下部未覆着三防漆的地方)。
  • 注意事项​:为了解决阴影问题,需要多角度喷涂,但这增加了工艺复杂性。

5.3 自动浸涂

  • 操作​:将线路板完全浸入涂料槽中,然后缓慢取出。
  • 优势​:浸涂可确保完全的覆膜,能够覆盖到几乎所有部位,且不会造成因过度喷涂而导致的材料浪费(多余涂料会滴落回槽中)。
  • 操作细节​:线路板组件应垂直浸入涂料糟中,连接器不要浸入(除非经过仔细遮盖)。线路板应浸入 1 分钟,直至气泡消失,然后缓慢拿出。线路板表面会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。
  • 注意事项​:浸入速度不宜太快,以免产生过多气泡。不适用于有大型且密封元器件的 PCB,因为可能会有气泡 trapped inside。

5.4 选择性涂覆着膜

这是目前高端电子制造的主流工艺。

  • 原理​:利用编程控制的 XY 轴桌台(XYZ 机械臂),通过精确控制的喷嘴将三防漆准确地喷涂在需要保护的区域。
  • 优势​:涂覆准确且不浪费材料,适用于大批量的覆膜。它不需要遮蔽胶纸,而是通过程序控制避开连接器、插座等不需要涂漆的部位。
  • 遮蔽技巧​:对于 PCB 板喷漆时,有很多接插件不用喷漆。贴胶纸太慢而且撕的时候有太多残留的胶,可考虑按接插件形状、大小、位置,做一个组合式罩子,用安装孔定位。罩住不用喷漆部位,效率极高。
  • 设备要求​:对涂覆设备的要求较高,设备昂贵,编程时间较长,但在大批量生产中性价比最高。

第六章 三防漆操作工艺要求与步骤

为了确保三防漆能够发挥最佳性能,必须严格遵守操作工艺要求。以下是标准化的操作流程:

6.1 预处理:清洁与烘板

这是最关键但常被忽视的一步。须先将欲涂物件表面的灰尘、潮气和油污除净,以便其充分发挥其保护效能。

  • 清洁​:彻底的清洗可确保腐蚀性的残余物(如助焊剂残留、指纹、灰尘)被完全清除。如果表面有油污,三防漆将无法附着,导致保护膜脱落。通常使用无水乙醇、专用洗板水或超声波清洗。
  • ​**烘板(去潮)**​:PCB 作为复合材料会吸潮。如不去潮,三防漆不能充分起保护作用,甚至可能在固化高温下产生气泡。
    • 条件​:建议在 60°C 的温度下,烘烤 10-20 分钟。
    • 时机​:在烘箱中取出后趁热涂敷效果更佳,因为余热有助于溶剂挥发和提高漆液流平性。预干、真空干燥可去除大部分湿气。

6.2 涂料准备

  • 搅拌​:在刷涂和喷涂之前,保证稀释的产品充分搅拌,并在刷涂或喷涂之前,放置 2 小时(静置消泡)。这一步是为了消除搅拌过程中产生的微气泡,防止涂层出现针孔。
  • 粘度调整​:如使用机械涂覆,应测量涂料的粘度(用粘度剂或流量杯),并根据工艺要求使用稀释剂调整粘度。

6.3 涂覆实施(针对刷涂工艺的细化)

  • 面积控制​:用刷涂的方法涂覆时,刷涂面积应比器件所占面积大,以保证全部覆盖器件和焊盘。
  • 手法要求​:刷涂时板尽量平放,刷涂后不应有滴露。刷涂应平整,也不能有裸露的部分。
  • 厚度控制​:膜层厚度建议在 0.1-0.3mm 之间为宜。过薄起不到保护作用,过厚可能导致散热不良或固化不彻底。

6.4 固化与干燥

  • 初步固化​:刷涂后平放在支架上,准备固化。
  • 加热固化​:需要用加热的方法使涂层加速固化。不同类型的三防漆固化温度不同,需参考厂家数据表。
  • 消除气泡​:如果涂层表面不平或含有气泡,在放入高温炉内固化前,应在室温下多放置些时间(通常 15-30 分钟),以便让溶剂闪蒸出来。直接高温烘烤会导致溶剂迅速汽化冲破漆膜形成气泡。

6.5 浸涂后的维护

浸涂结束后再次使用时,若表面有结皮现象,将表皮除去,可继续使用。注意密封保存,防止溶剂挥发和吸潮。


第七章 操作注意事项与质量控制

7.1 涂层厚度的控制策略

  • 分层涂覆​:如果希望得到较厚的涂层,最好通过涂两层较薄的涂层来获得——且要求必须在第一层完全晾干后才允许涂上第二层。一次性涂得过厚会导致内部溶剂无法挥发,产生褶皱、气泡或长期发粘。
  • 粘度与厚度关系​:膜层的厚度取决于应用方法。稀释剂的加入量大,胶的粘度低,涂胶的厚度薄;反之,胶的粘度高,涂胶的厚度厚。

7.2 遮蔽保护

在往 PCB 上涂涂料时,必须严格保护不涂漆的部位。一般连接器、软件插座、开关、散热器、散热区域、插板区域等是不允许有涂覆材料的。

  • 可撕性防焊胶​:建议使用可撕性防焊胶(红胶)遮盖。这种胶固化后具有弹性,易于撕除且不留残胶。
  • 定制工装​:在大批量生产中,推荐使用文中提到的组合式罩子,利用安装孔定位,效率远高于贴胶纸。

7.3 环境控制

所有涂覆作业应不低于 16℃ 及相对湿度低于 75% 的条件下进行。

  • 温度过低​:会导致溶剂挥发慢,流平性差,甚至漆液冻结。
  • 湿度过高​:空气中的水分会混入漆层,导致涂层发白、乳化,降低绝缘性能。因此在梅雨季节,必须加强除湿措施。

7.4 质量检查

  • 外观检查​:涂层应连续、均匀、无气泡、无漏涂、无杂质。必须检查元器件底部是否有阴影(未覆盖)。
  • 厚度检测​:使用湿膜卡或干膜测厚仪定期抽检膜层厚度。

第八章 修复与返工工艺

在电子产品的生产和维修过程中,涂覆三防漆后的电路板往往需要进行元器件的更换或修复。

8.1 修复原理与方法

如果修复已经涂覆的器件,只需将焊接电烙铁直接接触涂层就可去掉该元器件。

  • 操作​:高温电烙铁头穿透三防漆膜层,接触焊点使其熔化,从而取下元器件。
  • 清理​:装上新的元器件后,将该区域用刷子或溶剂清洗干净,去除残留的旧漆和助焊剂。
  • 干燥​:清洗后必须进行干燥处理,确保去除溶剂和水分。
  • 重涂​:重新用涂料涂覆好该区域。重涂时要注意与周围原有涂层的搭接,确保没有缝隙。

8.2 完全去除涂层的方法

如果需要去除整个板子的三防漆(例如由于严重错误需要重工),通常使用专用的剥离剂或溶剂(如针对丙烯酸的特定溶剂)。将电路板浸泡在溶剂中,待漆膜软化后用刷子刷除。

8.3 返工后的测试

任何经过修复或重新涂覆的 PCB,都必须重新进行电气测试和绝缘耐压测试,以确保在修复过程中没有损伤周边元器件或造成新的绝缘隐患。


第九章 总结

三防漆作为电子制造领域的关键防护材料,对于提升产品的环境适应性和长期可靠性起着决定性作用。从丙烯酸酯的优异操作性能到各类溶剂的安全防护,从复杂的浸涂工艺到精准的选择性涂覆,每一个环节都需要严谨的工艺控制。

理解湿气、盐雾等环境因素对电路板的破坏机理,有助于我们更好地认识三防漆的价值。通过严格执行清洁、涂覆、固化和遮蔽工艺,并在操作中做好必要的人员防护,企业可以大幅降低产品在恶劣环境下的故障率,提升品牌信誉。

随着电子设备向小型化、高集成化方向发展,对三防漆的绝缘性能、耐热性能及涂覆精度提出了更高的要求。掌握上述全面的三防漆应用技术,不仅是保障产品质量的基础,更是电子制造工程师必备的核心能力之一。
