From Nand to Tetris 里的 Project 5 (CPU 部分)

让我们按照 From Nand to Tetris 里 Project 5 的要求，来完成下列的设计。

• 1. Memory (已完成，可以参考 From Nand to Tetris 里的 Project 5 (Memory 部分) 一文)
• 2. CPU
• 3. Computer

本文只涉及 CPU 的实现

说明

我是阅读了《计算机系统要素 (第2版)》 第 5 章的内容后才去完成 Project 5 的。读者朋友在完成 Project 5 时，如果遇到不明白的地方，可以参考书中的描述。书中第 66 页和第 67 页有如下内容，可供参考。

正文

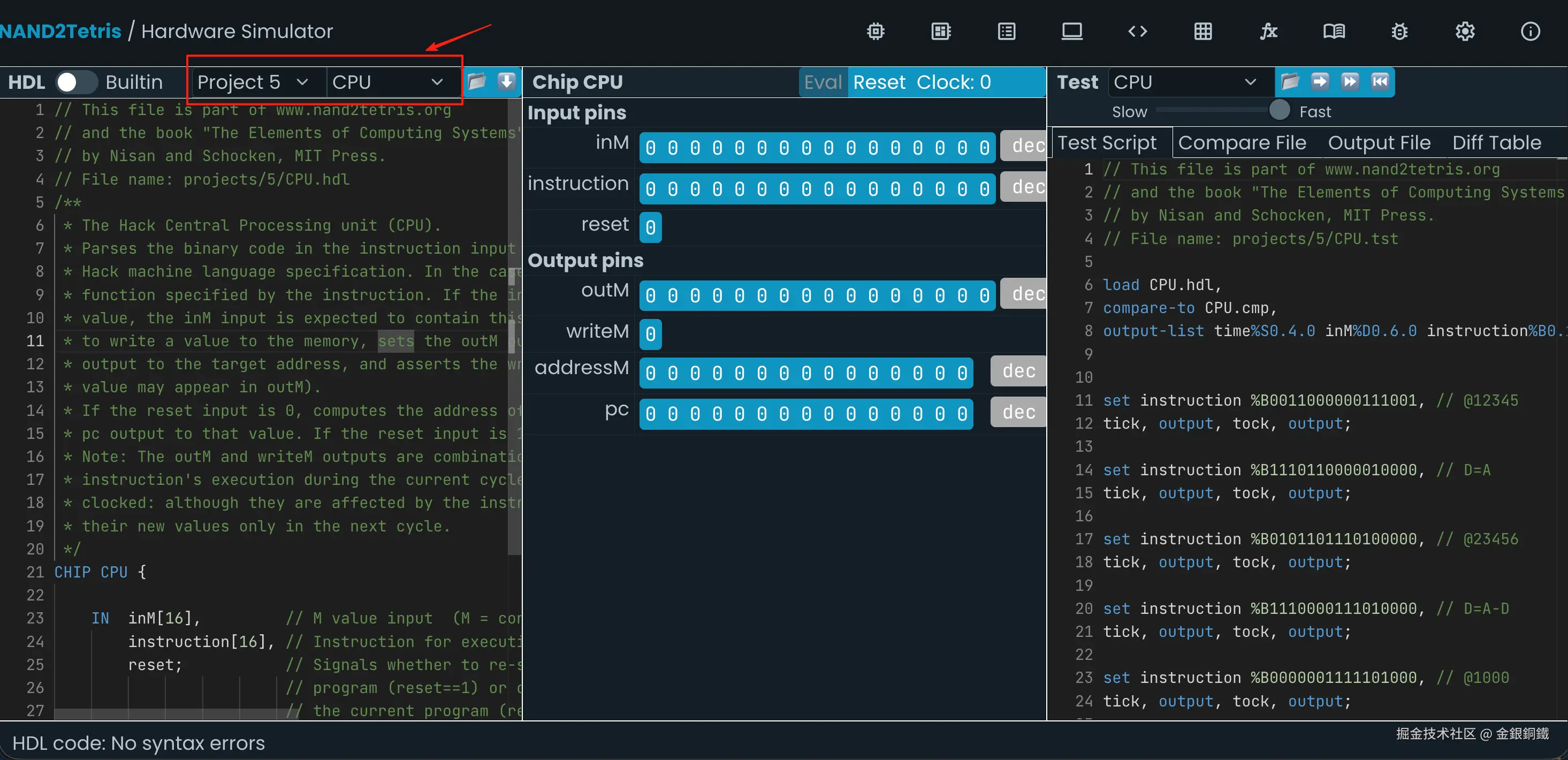

前往 Nand to Tetris Online IDE，选择 Project 5 里的 CPU ⬇️

我们的目标是实现 CPU (中央处理单元)，注释中的相关描述如下 ⬇️

/**
 * The Hack Central Processing unit (CPU).
 * Parses the binary code in the instruction input and executes it according to the
 * Hack machine language specification. In the case of a C-instruction, computes the
 * function specified by the instruction. If the instruction specifies to read a memory
 * value, the inM input is expected to contain this value. If the instruction specifies
 * to write a value to the memory, sets the outM output to this value, sets the addressM
 * output to the target address, and asserts the writeM output (when writeM = 0, any
 * value may appear in outM).
 * If the reset input is 0, computes the address of the next instruction and sets the
 * pc output to that value. If the reset input is 1, sets pc to 0.
 * Note: The outM and writeM outputs are combinational: they are affected by the
 * instruction's execution during the current cycle. The addressM and pc outputs are
 * clocked: although they are affected by the instruction's execution, they commit to
 * their new values only in the next cycle.
 */

• 输入是
  • $\text{inM[16]}$
  • $\text{instruction[16]}$
  • $\text{reset}$
• 输出是
  • $\text{outM[16]}$
  • $\text{writeM}$
  • $\text{addressM[15]}$
  • $\text{pc[15]}$

实现 CPU 需要处理以下 3 部分的逻辑

1. 指令译码
2. 指令的执行
3. 取指令

1 指令译码

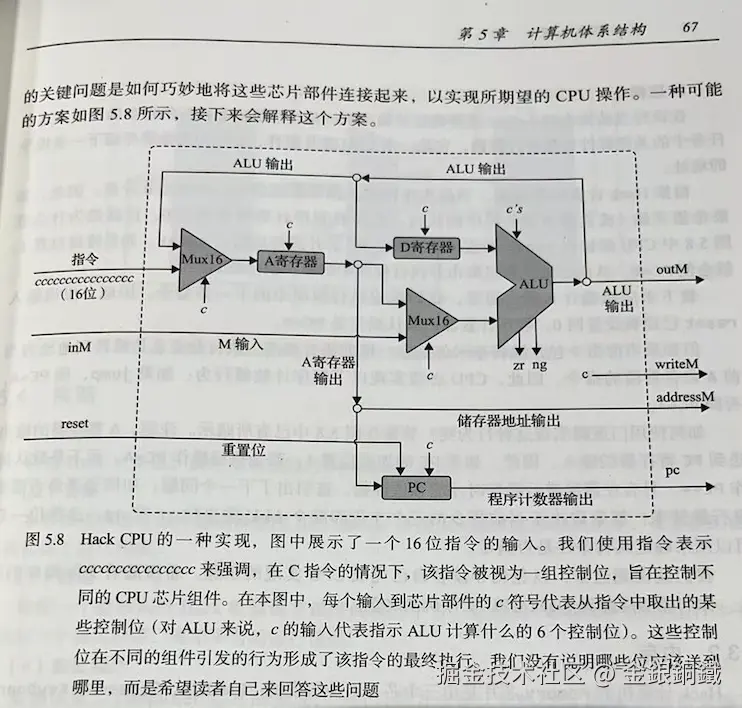

《计算机系统要素 (第2版)》 一书第 67 页对 指令译码 有如下描述 ⬇️

如果 $\text{instruction[15]}=0$，则 $\text{instruction}$ 表示一条 A 指令。A 指令满足以下模式(? 表示对这一位的值没有限制)

如果 $\text{instruction[15]}=1$，则 $\text{instruction}$ 表示一条 C 指令。C 指令的格式如下 ⬇️

2 指令的执行

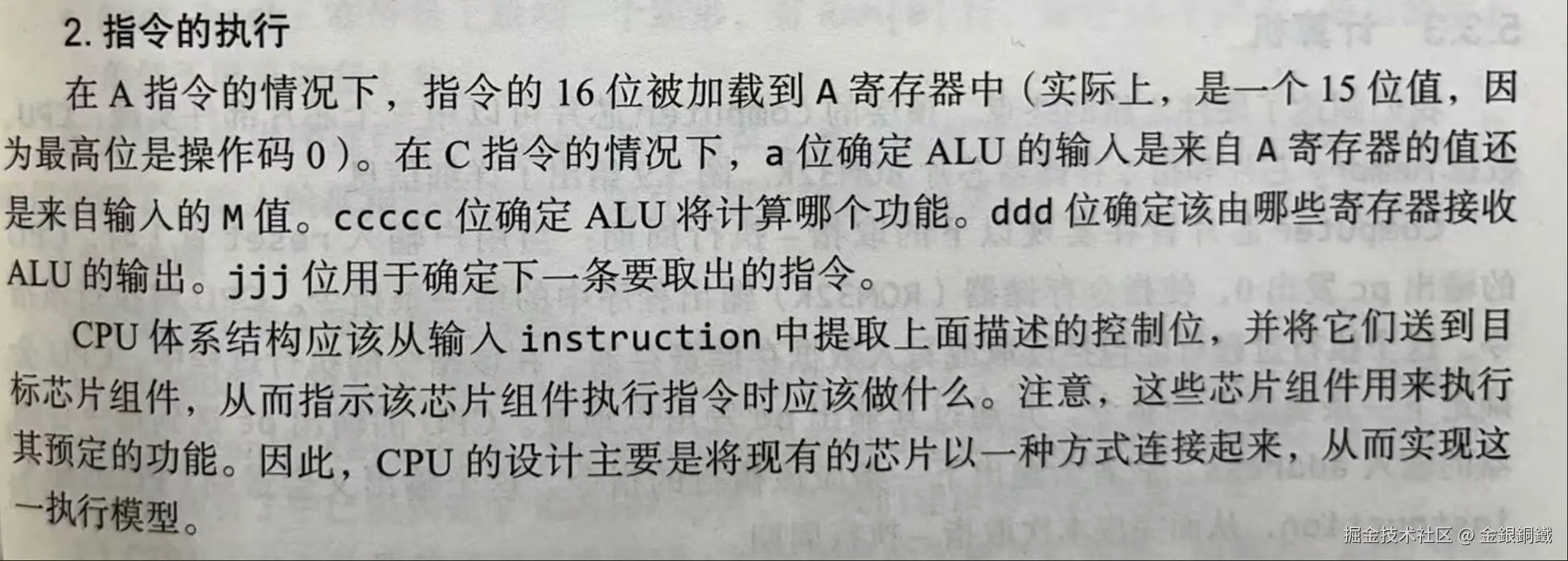

《计算机系统要素 (第2版)》 一书第 67 页对 指令的执行 有如下描述 ⬇️

• $a$: 确定 ALU 的 $y$ 输入来自 A 寄存器的值还是来自输入的 M 值
  • 如果 $a=0$，则 ALU 的 $y$ 输入来自 A 寄存器
  • 如果 $a=1$，则 ALU 的 $y$ 输入来自输入的 M 值
• $cccccc$: 这些位用于确定 ALU 执行怎样的计算
• $ddd$ (即 $dest$): 这些位用于确定由哪些寄存器接收 ALU 的输出
• $jjj$ (即 $jump$): 这些位用于确定下一条要取出的指令

判断 instruction 是 A 指令还是 C 指令

• 如果 $\text{instruction[15]}=0$，则 $\text{instruction}$ 表示一条 A 指令
• 如果 $\text{instruction[15]}=1$，则 $\text{instruction}$ 表示一条 C 指令

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

// instruction type
DMux(in= true, sel= instruction[15], a= aType, b= cType);

对 $a$ 位的判断

《计算机系统要素 (第2版)》 一书第 49 页有如下描述 ⬇️

如果 instruction 是 C 指令，那么 $\text{instruction[12]}$ 就是 $a$，它的值决定了 ALU 的 $y$ 输入来自哪里

• 如果 $a=0$，则 ALU 的 $y$ 输入来自 A 寄存器
• 如果 $a=1$，则 ALU 的 $y$ 输入来自输入的 M 值

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️ (aRegister 表示 A 寄存器的输出，下文会提到)

Mux16(a= aRegisterOut, b= inM, sel= instruction[12], out= yOfAlu);

对 $cccccc$ 位的判断

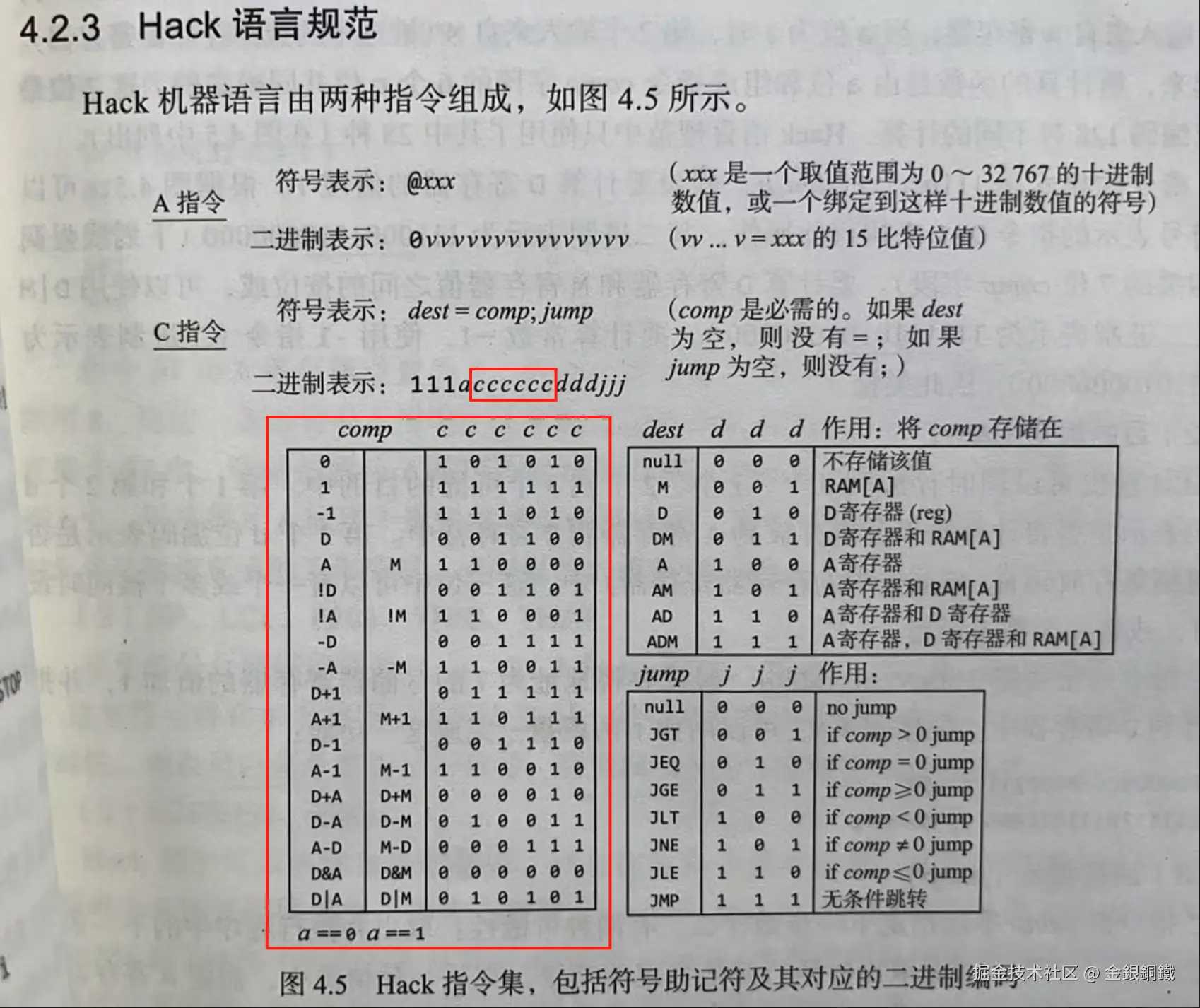

《计算机系统要素 (第2版)》 一书第 49 页有如下描述 ⬇️

对 ALU 而言，

• 它的 $x$ 输入总是来自 D 寄存器的输出
• 它的 $y$ 输入由 $\text{instruction[12]}$ (即 $a$ 位) 来决定(上文已提到，这里不赘述)

这样可以写出对应的 hdl 代码 ⬇️ (dRegister 表示 D 寄存器的输出，下文会提到)

ALU(x= dRegisterOut, y= yOfAlu,
    zx= instruction[11],
    nx= instruction[10],
    zy= instruction[9],
    ny= instruction[8],
    f= instruction[7],
    no= instruction[6],
    out= aluOut, zr= zr, ng= ng);

对 $ddd$ (即 $dest$) 位的判断

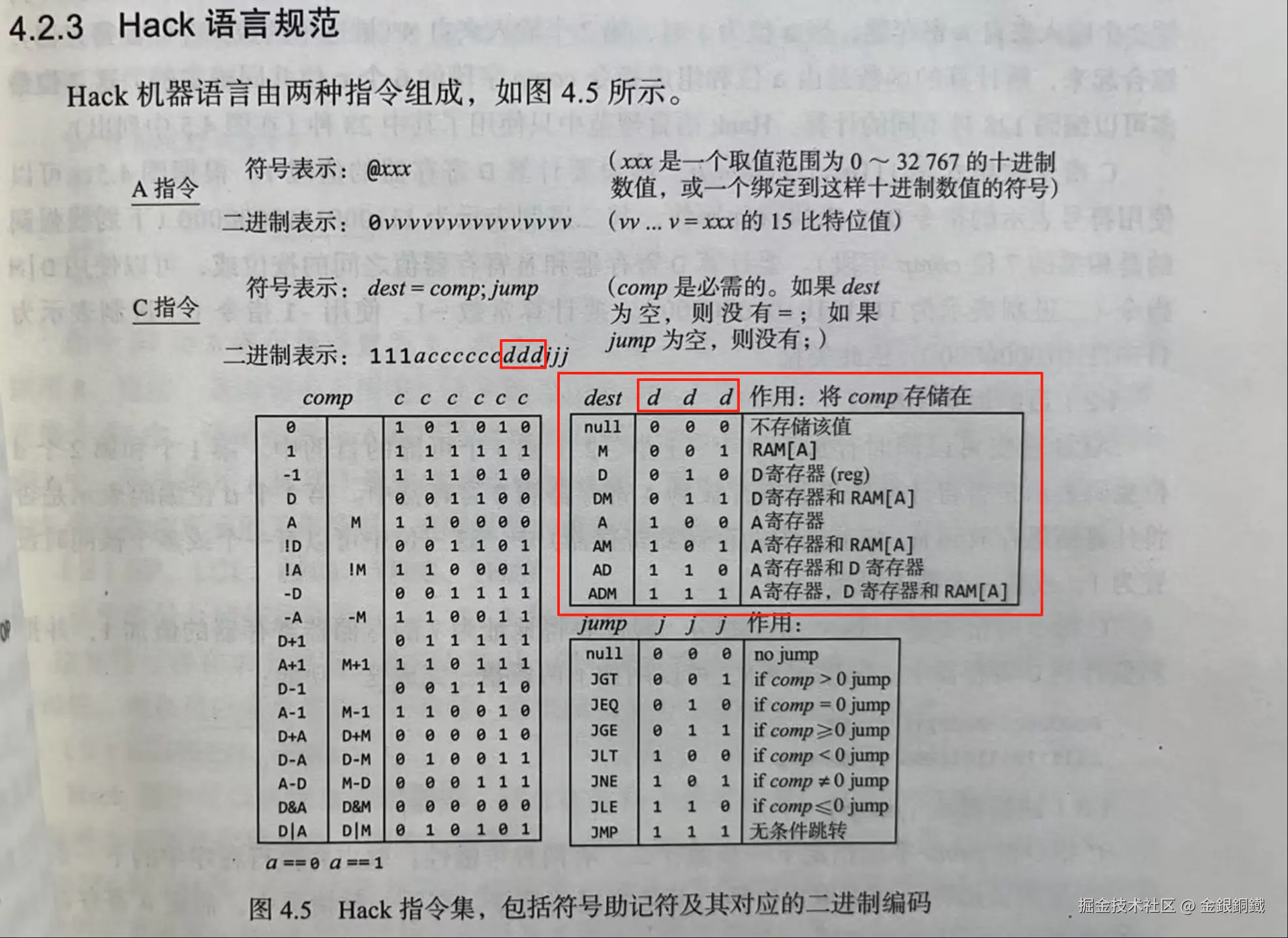

《计算机系统要素 (第2版)》 一书第 49 页有如下描述 ⬇️

如果 instruction 是 C 指令，那么 $\text{instruction[3..5]}$ 表示 $ddd$ (即 $dest$)

• 如果 $\text{instruction[3]}=1$，则将计算结果存储在 $\text{RAM[A]}$ 中
• 如果 $\text{instruction[4]}=1$，则将计算结果存储在 $\text{D}$ 寄存器中
• 如果 $\text{instruction[5]}=1$，则将计算结果存储在 $\text{A}$ 寄存器中

请注意，以上三个判断并不是互斥的。

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

// dest
And(a= cType, b= instruction[3], out= toM, out= writeM);
And(a= cType, b= instruction[4], out= toD);
And(a= cType, b= instruction[5], out= toA);

对 $jjj$ (即 $jump$) 位的判断

《计算机系统要素 (第2版)》 一书第 49 页有如下描述 ⬇️

如果 instruction 是 C 指令，那么 $\text{instruction[0..2]}$ 表示 $jjj$ (即 $jump$)

• 如果 $\text{instruction[0]}=1$，则当计算结果 $\gt 0$ 时，要跳转
• 如果 $\text{instruction[1]}=1$，则当计算结果 $= 0$ 时，要跳转
• 如果 $\text{instruction[2]}=1$，则当计算结果 $\lt 0$ 时，要跳转

请注意，以上三个判断并不是互斥的。 (例如 $\text{instruction[0]}=1$ 和 $\text{instruction[1]}=1$ 可以同时成立)

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

Or(a= zr, b= ng, out= compNonPositive);
Not(in= compNonPositive, out= compIsPositive);

And(a= instruction[0], b= compIsPositive, out= gtZero);
And(a= instruction[1], b= zr, out= eqZero);
And(a= instruction[2], b= ng , out= ltZero);
Or(a= gtZero, b= eqZero, out= geZero);
Or(a= geZero, b= ltZero, out= rawJump);
And(a= cType, b= rawJump, out= jump);

对 A 寄存器的处理

当以下两个条件中的某一个成立时(这两个条件不会同时成立)，需要将 A 寄存器的 $load$ 设置为 $\text{true}$。

• $\text{instruction}$ 是 A 指令
• $\text{instruction}$ 是 C 指令并且从 $ddd$ 中可以判断出需要将计算结果存储在 A 寄存器中

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

// We set "load" in A register to true,
// when either of the following condition is satisfied
// 1. instruction is A type, or
// 2. instruction is C type and we need to send the result to A
Mux16(a= aluOut, b= instruction, sel= aType, out= aRegisterInput);
Or(a= aType, b= toA, out= loadA);
ARegister(in= aRegisterInput, load= loadA, out= aRegisterOut, out[0..14]= addressM);

对 D 寄存器的处理

当以下两个条件都成立时，需要将 D 寄存器的 $load$ 设置为 $\text{true}$。

• $\text{instruction}$ 是 C 指令
• 从 $ddd$ 中可以判断出需要将计算结果存储在 D 寄存器中

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

// When both of the following conditions are satisfied, we set "load" in D register to true
// 1. instruction is C type, and
// 2. we need to send the result to D
DRegister(in= aluOut, load= toD, out= dRegisterOut);

对 M 的处理

当以下两个条件都成立时，需要对 M (即 $\text{RAM[A]}$) 进行写操作。

• $\text{instruction}$ 是 C 指令
• 从 $ddd$ 中可以判断出需要将计算结果存储在 M 中

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

// When both of the following conditions are satisfied, we write M
// 1. instruction is C type, and
// 2. we need to send the result to M
Mux16(a= false, b= aluOut, sel= toM, out= outM);

3 取指令

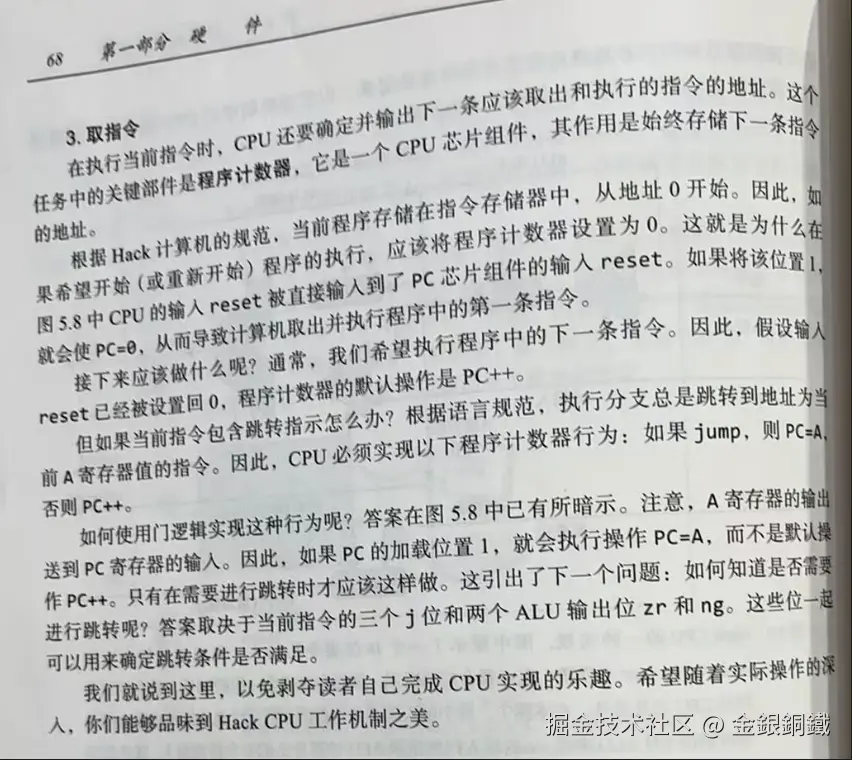

《计算机系统要素 (第2版)》 一书第 68 页对 取指令 有如下描述 ⬇️

基于以上逻辑，可以写出对应的 hdl 代码 ⬇️

Or(a= reset, b= jump, out= noInc);
Not(in= noInc, out= toInc);

PC(in= aRegisterOut, load= jump, inc= toInc, reset= reset, out[0..14]= pc);

验证

将上文提到的各部分 hdl 组装在一起，可以得出完整的程序 ⬇️

// This file is part of www.nand2tetris.org
// and the book "The Elements of Computing Systems"
// by Nisan and Schocken, MIT Press.
// File name: projects/5/CPU.hdl
/**
 * The Hack Central Processing unit (CPU).
 * Parses the binary code in the instruction input and executes it according to the
 * Hack machine language specification. In the case of a C-instruction, computes the
 * function specified by the instruction. If the instruction specifies to read a memory
 * value, the inM input is expected to contain this value. If the instruction specifies
 * to write a value to the memory, sets the outM output to this value, sets the addressM
 * output to the target address, and asserts the writeM output (when writeM = 0, any
 * value may appear in outM).
 * If the reset input is 0, computes the address of the next instruction and sets the
 * pc output to that value. If the reset input is 1, sets pc to 0.
 * Note: The outM and writeM outputs are combinational: they are affected by the
 * instruction's execution during the current cycle. The addressM and pc outputs are
 * clocked: although they are affected by the instruction's execution, they commit to
 * their new values only in the next cycle.
 */
CHIP CPU {

    IN  inM[16],         // M value input  (M = contents of RAM[A])
        instruction[16], // Instruction for execution
        reset;           // Signals whether to re-start the current
                         // program (reset==1) or continue executing
                         // the current program (reset==0).

    OUT outM[16],        // M value output
        writeM,          // Write to M?
        addressM[15],    // Address in data memory (of M)
        pc[15];          // address of next instruction

    PARTS:
    // instruction type
    DMux(in= true, sel= instruction[15], a= aType, b= cType);

    // dest
    And(a= cType, b= instruction[3], out= toM, out= writeM);
    And(a= cType, b= instruction[4], out= toD);
    And(a= cType, b= instruction[5], out= toA);

    // We set "load" in A register to true,
    // when either of the following condition is satisfied
    // 1. instruction is A type, or
    // 2. instruction is C type and we need to send the result to A
    Mux16(a= aluOut, b= instruction, sel= aType, out= aRegisterInput);
    Or(a= aType, b= toA, out= loadA);
    ARegister(in= aRegisterInput, load= loadA, out= aRegisterOut, out[0..14]= addressM);

    // When both of the following conditions are satisfied, we set "load" in D register to true
    // 1. instruction is C type, and
    // 2. we need to send the result to D
    DRegister(in= aluOut, load= toD, out= dRegisterOut);

    // When both of the following conditions are satisfied, we write M
    // 1. instruction is C type, and
    // 2. we need to send the result to M
    Mux16(a= false, b= aluOut, sel= toM, out= outM);

    Mux16(a= aRegisterOut, b= inM, sel= instruction[12], out= yOfAlu);
    ALU(x= dRegisterOut, y= yOfAlu,
        zx= instruction[11],
        nx= instruction[10],
        zy= instruction[9],
        ny= instruction[8],
        f= instruction[7],
        no= instruction[6],
        out= aluOut, zr= zr, ng= ng);

    Or(a= zr, b= ng, out= compNonPositive);
    Not(in= compNonPositive, out= compIsPositive);

    And(a= instruction[0], b= compIsPositive, out= gtZero);
    And(a= instruction[1], b= zr, out= eqZero);
    And(a= instruction[2], b= ng , out= ltZero);
    Or(a= gtZero, b= eqZero, out= geZero);
    Or(a= geZero, b= ltZero, out= rawJump);
    And(a= cType, b= rawJump, out= jump);

    Or(a= reset, b= jump, out= noInc);
    Not(in= noInc, out= toInc);

    PC(in= aRegisterOut, load= jump, inc= toInc, reset= reset, out[0..14]= pc);
}

这样的代码可以通过仿真测试。在测试前，可以把速度按钮移动到比较接近 Fast 的位置

点击 Run 按钮，就可以开始测试了

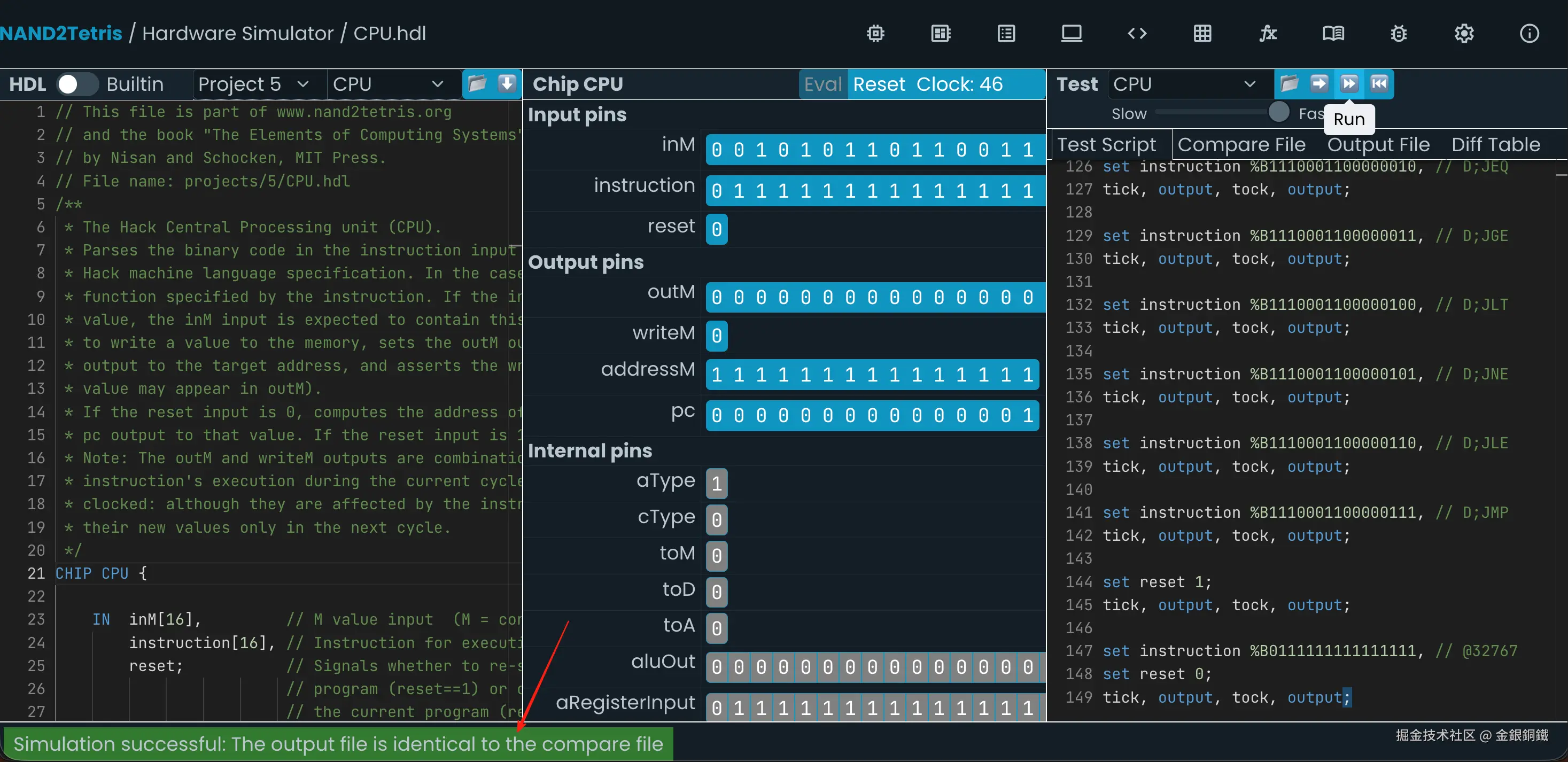

如下图所示，测试通过 ⬇️

其他

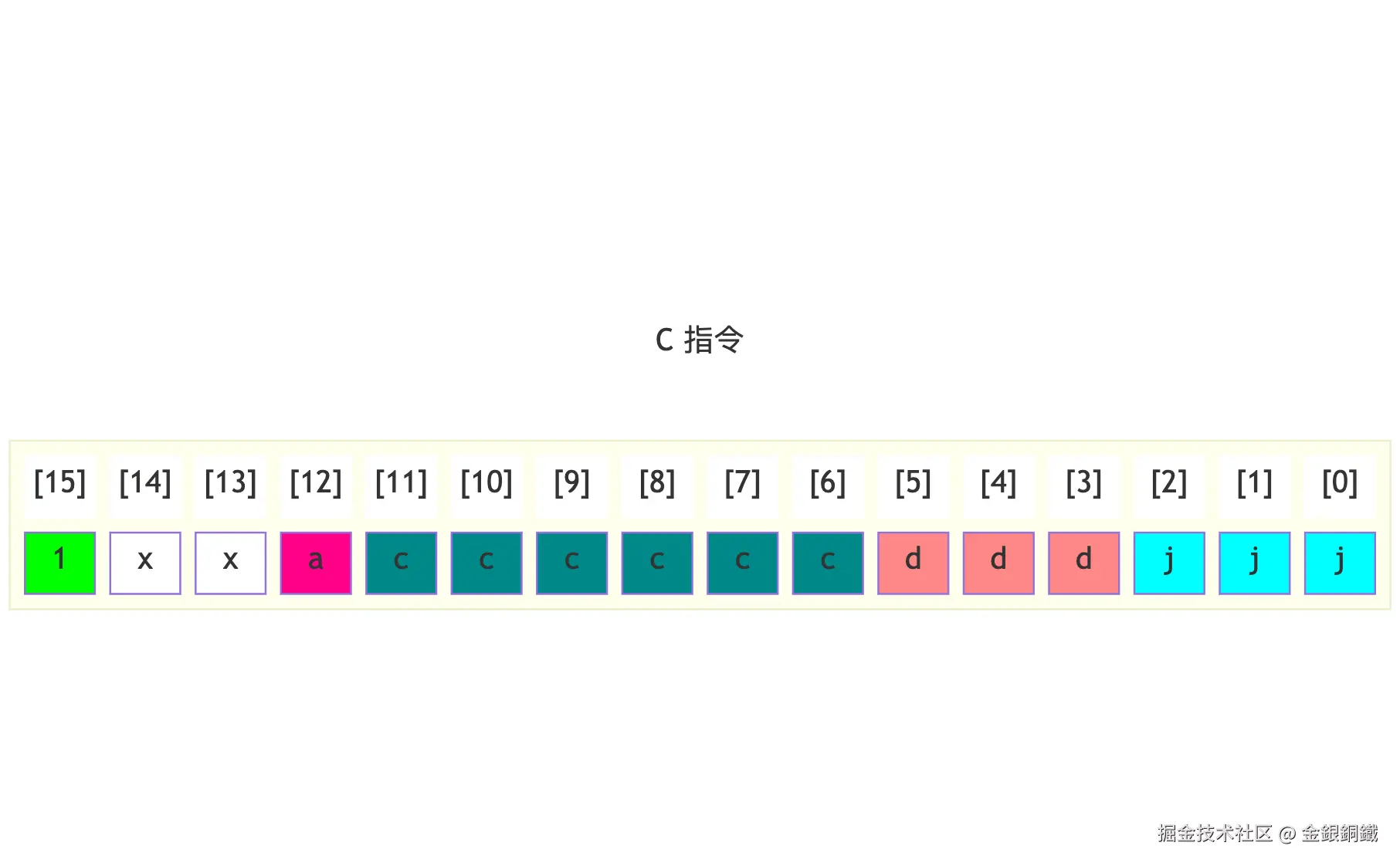

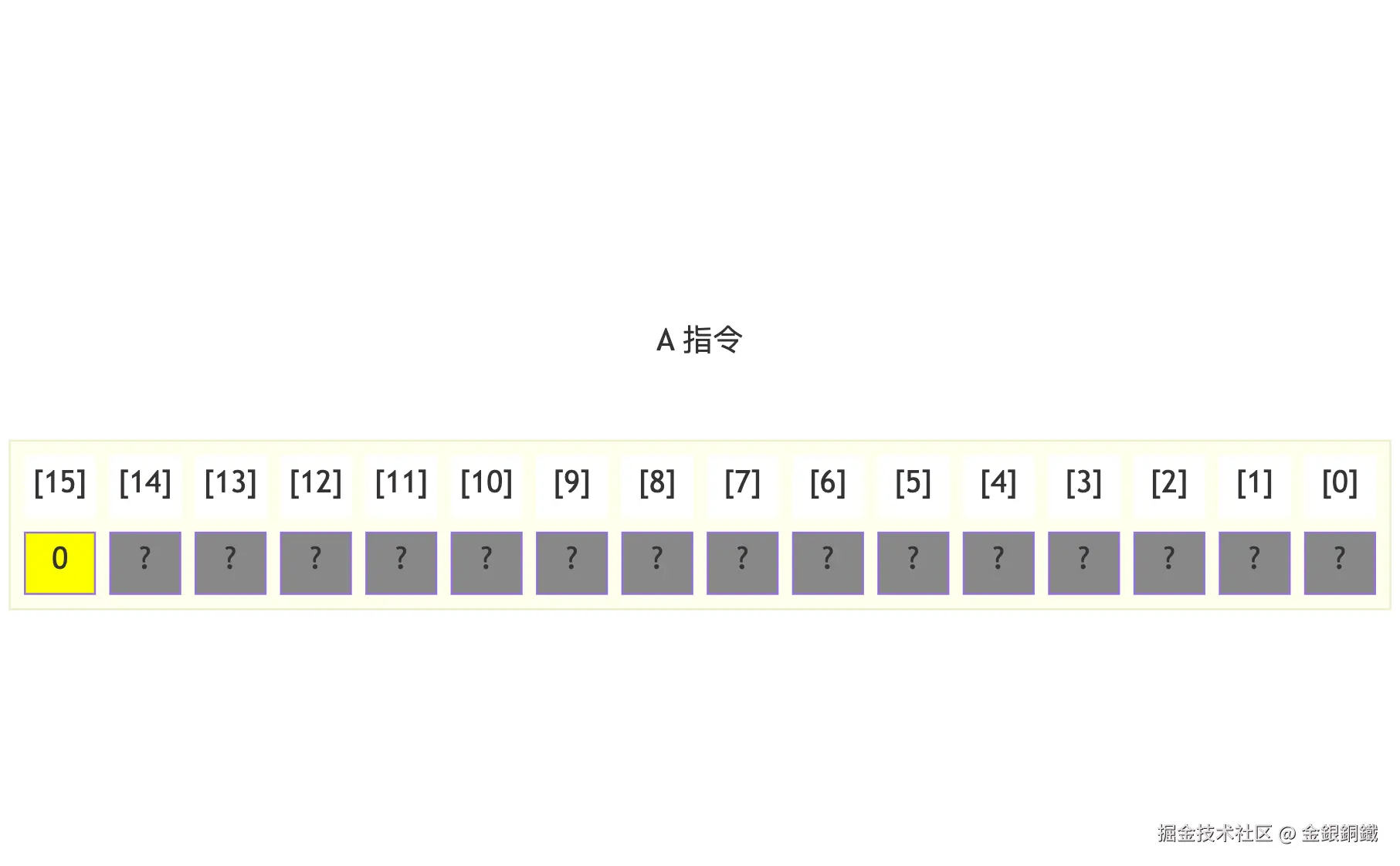

用于展示 A 指令和 C 指令的模式的图是如何画出来的？

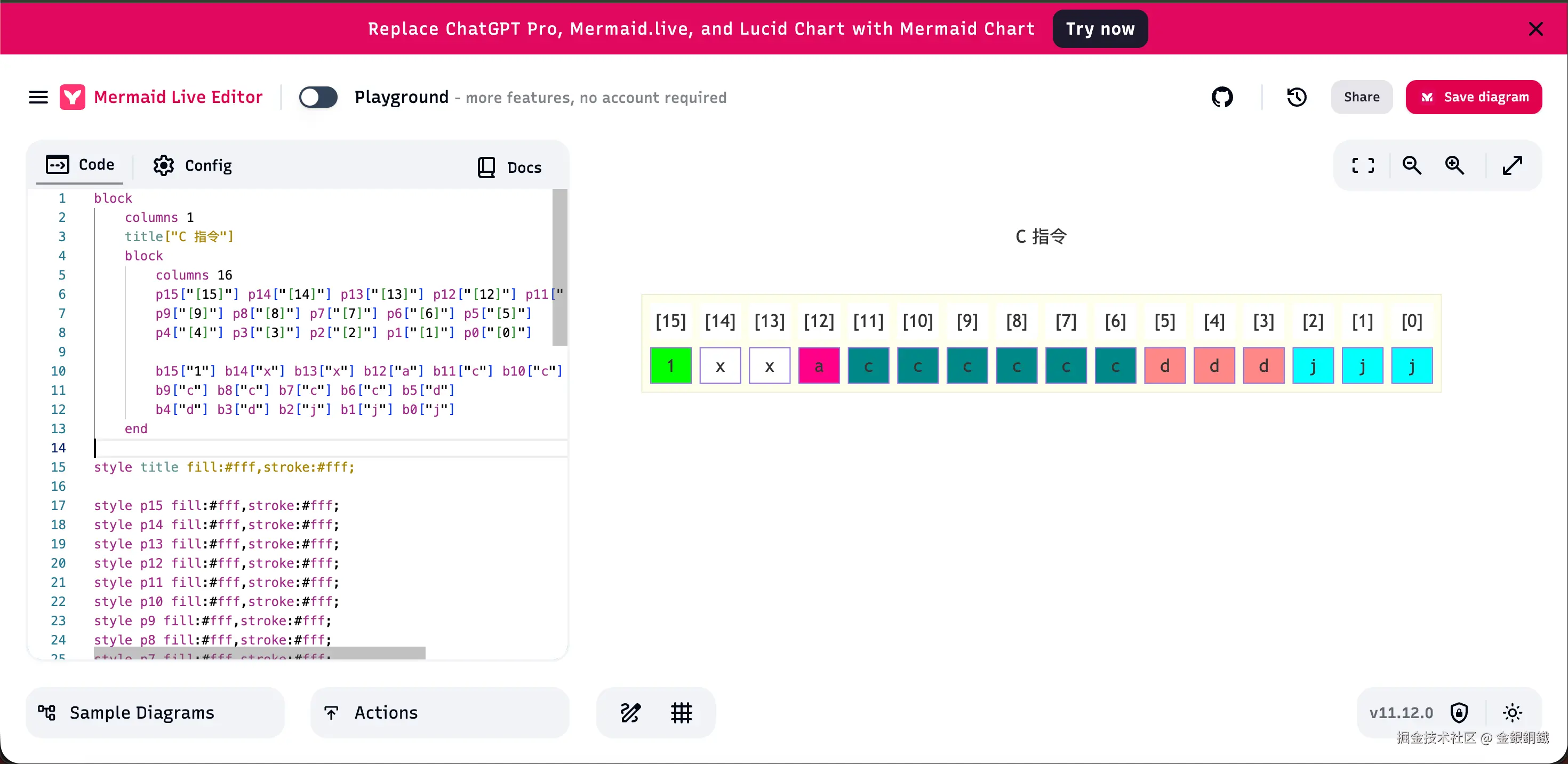

我是通过 mermaid.live 页面来绘制的。以 C 指令为例，对应的代码如下 ⬇️

block
    columns 1
    title["C 指令"]
    block
        columns 16
        p15["[15]"] p14["[14]"] p13["[13]"] p12["[12]"] p11["[11]"] p10["[10]"]
        p9["[9]"] p8["[8]"] p7["[7]"] p6["[6]"] p5["[5]"]
        p4["[4]"] p3["[3]"] p2["[2]"] p1["[1]"] p0["[0]"]

        b15["1"] b14["x"] b13["x"] b12["a"] b11["c"] b10["c"]
        b9["c"] b8["c"] b7["c"] b6["c"] b5["d"]
        b4["d"] b3["d"] b2["j"] b1["j"] b0["j"]
    end

style title fill:#fff,stroke:#fff;

style p15 fill:#fff,stroke:#fff;
style p14 fill:#fff,stroke:#fff;
style p13 fill:#fff,stroke:#fff;
style p12 fill:#fff,stroke:#fff;
style p11 fill:#fff,stroke:#fff;
style p10 fill:#fff,stroke:#fff;
style p9 fill:#fff,stroke:#fff;
style p8 fill:#fff,stroke:#fff;
style p7 fill:#fff,stroke:#fff;
style p6 fill:#fff,stroke:#fff;
style p5 fill:#fff,stroke:#fff;
style p4 fill:#fff,stroke:#fff;
style p3 fill:#fff,stroke:#fff;
style p2 fill:#fff,stroke:#fff;
style p1 fill:#fff,stroke:#fff;
style p0 fill:#fff,stroke:#fff;

style b15 fill:#0f0;
style b14 fill:#fff;
style b13 fill:#fff;
style b12 fill:#f08;
style b11 fill:#088;
style b10 fill:#088;
style b9 fill:#088;
style b8 fill:#088;
style b7 fill:#088;
style b6 fill:#088;
style b5 fill:#f88;
style b4 fill:#f88;
style b3 fill:#f88;
style b2 fill:#0ff;
style b1 fill:#0ff;
style b0 fill:#0ff;

具体的语法请参考 Block Diagrams Documentation

参考资料

• 《计算机系统要素 (第2版)》
• Nand to Tetris Online IDE
• Block Diagrams Documentation
