VK16D32是一种恒流数码管或点阵LED驱动控制专用芯片，内部 集成有数据锁存器、LED恒流驱动模块等电路。可以通过寄存器 配置，调节扫描的位数，从而获得更大的单点驱动电流。数据通 过I2C通讯接口与MCU通信。SEG脚接LED阳极，GRID脚接LED 阴极，可支持8SEGx1GRID到8SEGx12GRID的点阵LED显示面 板。采用SSOP24的封装形式，适用于小型LED显示屏驱动。 相较于传统的 LED 显示面板驱动芯片，当点亮的 LED 数量变化 或者输入电压变化时，单颗 LED 电流会发生变化，从而会影响 显示亮度；而采用了恒流设计，当显示模式配置好后，每颗 LED 的电流就恒定不变，不会因点亮的 LED 数量变化和输入电压变 化而产生波动。C201-41
- 工作电压 3.0-5.5V
- 内置 RC振荡器

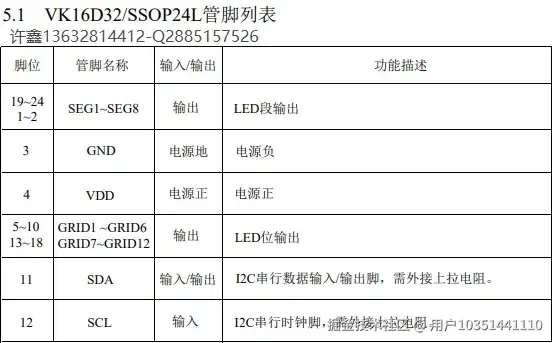

- 8个SEG脚，12个GRID脚（显示位数可调1到12位）
- SEG脚只能接LED阳极，GRID脚只能接LED阴极
- I2C通讯接口
- 16级整体亮度可调（SEG恒流设置16级）
- 内置显示RAM为8x12位
- 内置上电复位电路
- 输出恒流
- 驱动电流大，适合高亮显示场合

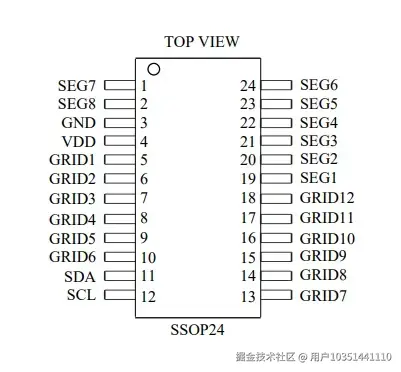

- 封装 SSOP24L(150mil）(8.65mm × 3.90mm PP=0.635mm）
内存映射的LED控制器及驱动器

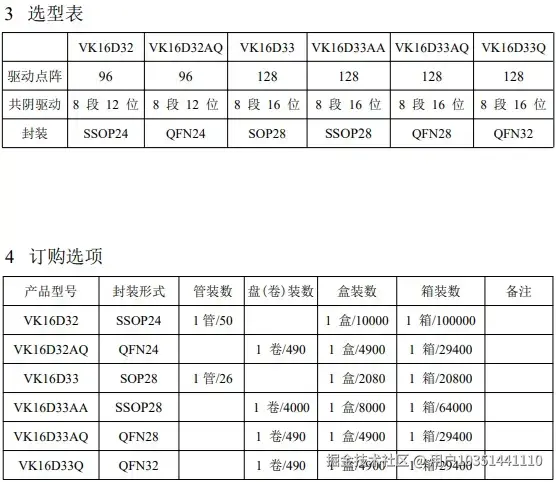

VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动
VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动
