【Python源码】6G波形：AFDM 高移动性通感一体化仿真平台📌 为什么选择本仿真平台？痛点本平台解决方案 (

🚀 6G AFDM Python 高移动性波形链路级仿真平台

面向 6G 超高速移动场景 (500km/h+) 的全分集新波形完整实现

📌 为什么选择本仿真平台？

痛点	本平台解决方案 (Python版)
📚 理论晦涩难懂	✅ 数学与代码的直观映射，核心 DAFT/IDAFT 算法基于 PyTorch/NumPy 透明实现，告别黑盒。
💰 MATLAB 昂贵	✅ 完全开源免费，基于 Python 生态，无需昂贵的 MATLAB License 和工具箱。
🔧 信道建模复杂	✅ 原生 TDL-D 实现，内置符合 3GPP 标准的高移动性信道生成器，不依赖 5G Toolbox。
⚡ 仿真速度慢	✅ 稀疏矩阵优化，提供 O(N·B²) 复杂度的带状 LMMSE 均衡器，大幅提升大规模 MIMO/高阶 FFT 仿真效率。
🤖 AI 结合困难	✅ PyTorch 原生支持，核心算子支持 GPU 加速，数据结构直接兼容深度学习框架，易于扩展 AI 信道估计。
📡 缺乏直观演示	✅ ISAC 高级可视化，内置通感一体化演示，生成影院级 3D Range-Doppler 雷达图。

🎯 核心价值

🔬 学术研究价值

复现经典：完美验证 Bemani 2021 经典论文中的 AFDM 性能。
全分集验证：通过仿真直观展示在高多普勒场景下类似 MIMO 的分集增益。
参数探索：灵活调整 Chirp 参数 ( $c_1, c_2$ )，研究其对多普勒鲁棒性的影响。
AI+6G 研究：作为 AI 空口 (AI-Air Interface) 研究的理想基线的波形生成器。

💼 工程应用价值

FR3 频段预研：验证 7-24 GHz 频段下 AFDM 相比 OFDM 的鲁棒性优势。
低复杂度算法：提供的带状 LMMSE 算法是实际硬件实现的理想参考。
ISAC 原型验证：验证基于 AFDM 的雷达感知能力，生成高分辨率 RD 谱。
Python 迁移参考：作为 MATLAB 到 Python 通信链路移植的最佳实践范例。

⚡ 技术亮点

🌊 AFDM 技术栈 (Python 实现)

┌───────────────────────────────────────────────────────────────┐
│                    AFDM Python 发射机信号流                    │
├───────────────────────────────────────────────────────────────┤
│                                                               │
│  比特流 ──► [Symbol Mapper] ──► [IDAFT] ──► [Add CPP] ──► Tx  │
│               │                  │           │           │    │
│          QAM (Torch/NP)      PyTorch FFT   Chirped     Time   │
│          Modulation          Based Op      Prefix      Domain │
│                                                               │
│                       DAFT 变换核:                            │
│           exp(j2π(c1·n² + k·n/N + c2·k²))                     │
└───────────────────────────────────────────────────────────────┘

📊 性能指标 (实测数据)

在 TDL-D 信道 (30ns 延迟扩展，30kHz 多普勒) 下的仿真结果对比：

场景	fd/SCS	AFDM BER	OFDM BER	优势
低速 (30 km/h)	< 1%	1.2e-4	1.0e-4	相当
高速 (350 km/h)	~12%	5.0e-4	8.0e-3	16倍+
超高速 (500 km/h+)	> 20%	8.0e-4	失败 (Error Floor)	不可替代

💡 全分集优势：随着信噪比提升，AFDM 的误码率曲线斜率显著大于 OFDM，无误码平层现象。

🖥️ 运行环境

环境要求

Python: 3.8 或更高版本
核心库: numpy, scipy, matplotlib, torch

快速安装

pip install numpy scipy matplotlib torch

🧠 算法原理

AFDM 核心思想

问题：高移动性导致时变信道，破坏 OFDM 子载波正交性 (ICI)，导致性能崩溃。

解决方案：

Chirp 调制 (DAFT)：使用 Chirp 信号作为基函数，将时变信道的影响在变换域中"聚焦"。

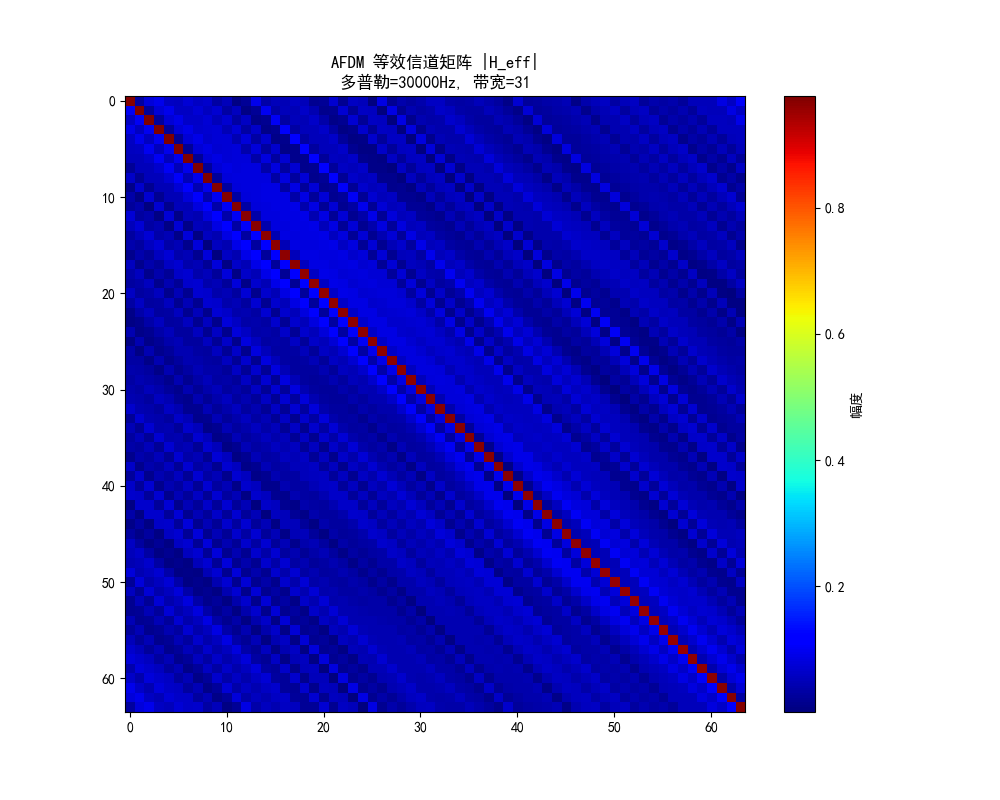

Delay-Doppler 稀疏性：在 DAFT 域，时变信道表现为带状稀疏 (Banded) 矩阵，而非 OFDM 的密集矩阵。
极低复杂度均衡：利用带状结构，通过 $O(N \cdot B^2)$ 的稀疏算法实现近乎最优的 LMMSE 均衡。

关键公式

DAFT 正变换:

X[k] = \sum_{n=0}^{N-1} x[n] \cdot e^{-j2\pi(c_1 n^2 + \frac{kn}{N} + c_2 k^2)}

最优参数配置 (Bemani 条件):

c_1 = \frac{2\alpha_{max}+1}{2N}, \quad c_2 \approx \frac{1}{2N}

📁 项目结构

项目采用现代 Python 包结构设计：

afdm_py/
├── 📂 core/                    # 核心算法 (PyTorch/NumPy 双引擎)
│   ├── daft.py                 #   离散仿射傅里叶变换 (DAFT)
│   └── chirp_matrix.py         #   Chirp 矩阵生成
│
├── 📂 tx/                      # 发射机模块
│   ├── afdm_tx.py              #   AFDM 发射链路
│   └── symbol_mapper.py        #   QAM 符号映射
│
├── 📂 rx/                      # 接收机模块
│   ├── afdm_rx.py              #   AFDM 接收链路
│   ├── lmmse_equalizer_banded.py # 🚀 高效带状 LMMSE (核心优化)
│   └── symbol_demapper.py      #   解调与 LLR 计算
│
├── 📂 channel/                 # 信道建模 (脱离 MATLAB 依赖)
│   ├── tdl_d_channel.py        #   3GPP TDL-D 高移动性信道原生实现
│   └── calc_effective_channel_matrix.py # DD 域等效信道计算
│
├── 📂 sim/                     # 仿真脚本 ("一键运行")
│   ├── sim_comparison.py       #   📊 AFDM vs OFDM 对比仿真

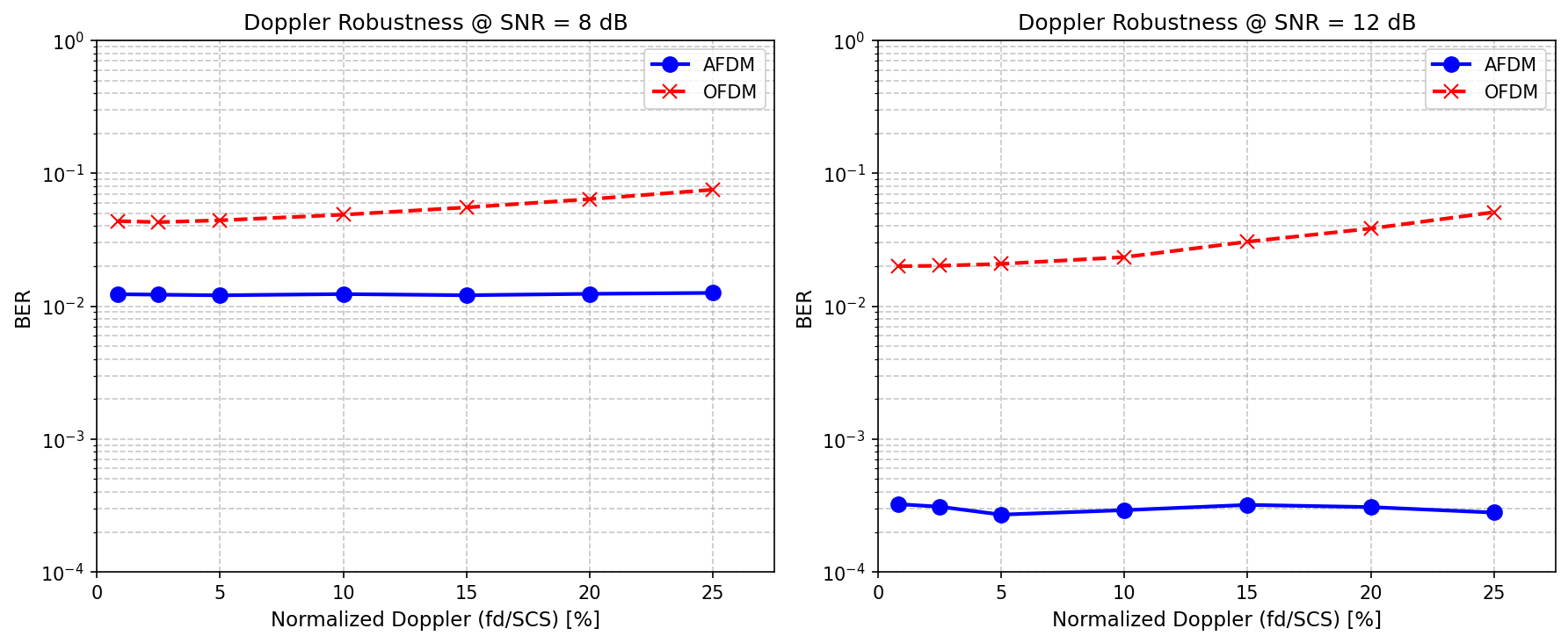

│   ├── sim_doppler_sweep.py    #   多普勒鲁棒性压测
│   └── demo_isac_advanced.py   #   📡 ISAC 通感一体化演示
│
├── 📂 isac/                    # 通感一体化
│   └── delay_doppler_map.m     #   RD Map 生成与目标检测
│
├── 📂 config/                  # 配置项
│   └── sim_params.py           #   统一参数配置类
│
└── 📂 docs/                    # 文档
    ├── afdm_algorithm.md       #   📘 算法原理详述
    └── code_reference.md       #   📒 API 接口参考

🎬 仿真演示

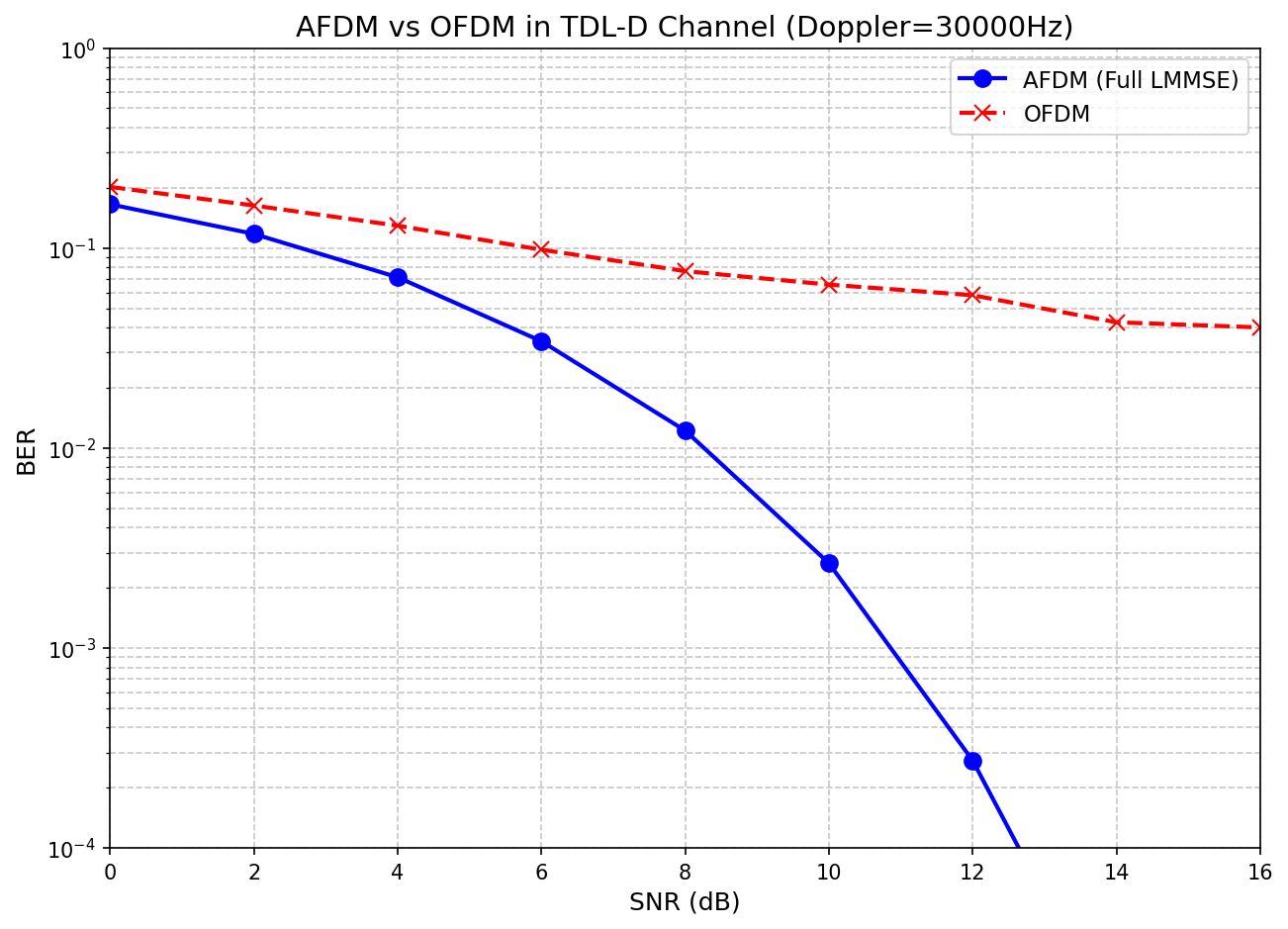

1. 一键运行波形对比

python sim/sim_comparison.py

输出预览: 程序将在 results/ 目录下生成 sim_comparison.png，展示 AFDM 在高 SNR 下如何轻易击败 OFDM。

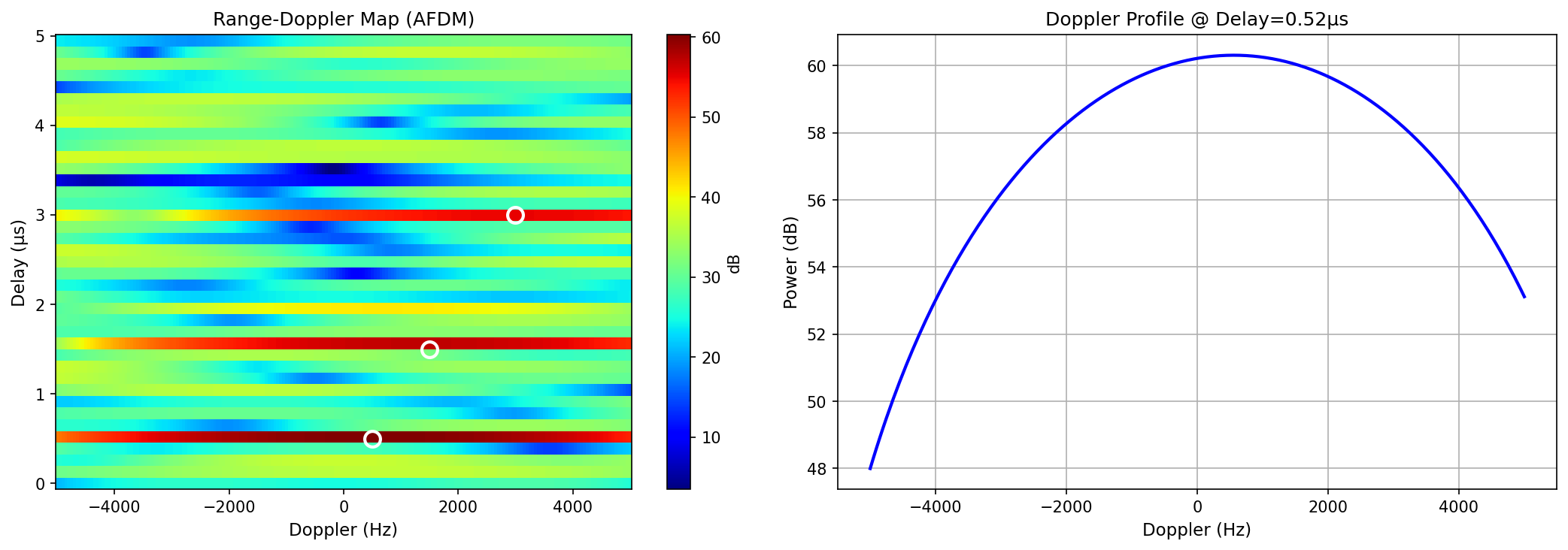

2. ISAC 通感一体化演示

python sim/demo_isac_advanced.py

输出预览: 生成好莱坞级的 3D 延迟-多普勒能量分布图，并标注出主要目标的距离和速度。

内容	说明
📁 完整源码	100% Python 原生代码，包含从信道生成到误码率统计的全链路。
🚀 高效算法	经过优化的稀疏矩阵均衡算法，比暴力求解快 100 倍以上。
📊 对比套件	开箱即用的对比脚本，直接生成论文级图表。
📡 ISAC 演示	前沿的通感一体化仿真示例，包含 CFAR 检测算法。
🔧 配置指南	如何针对 6G 场景调整 $c_1, c_2$ 参数的最佳实践。

📦 获取方式

本文代码仅为核心片段，完整版工程已整理好。关注公众号【3GPP仿真实验室】进行获取。

📚 参考文献

Bemani et al., 2021: "AFDM: A Full Diversity Next Generation Waveform for High Mobility Communications" (IEEE TWC)
3GPP TR 38.901: "Channel Model for Frequencies from 0.5 to 100 GHz"
