ThreeJS 着色器高级应用 - 孔明灯特效

本文档涵盖Three.js中高级着色器应用，以孔明灯特效为例，展示复杂着色器的实际应用。

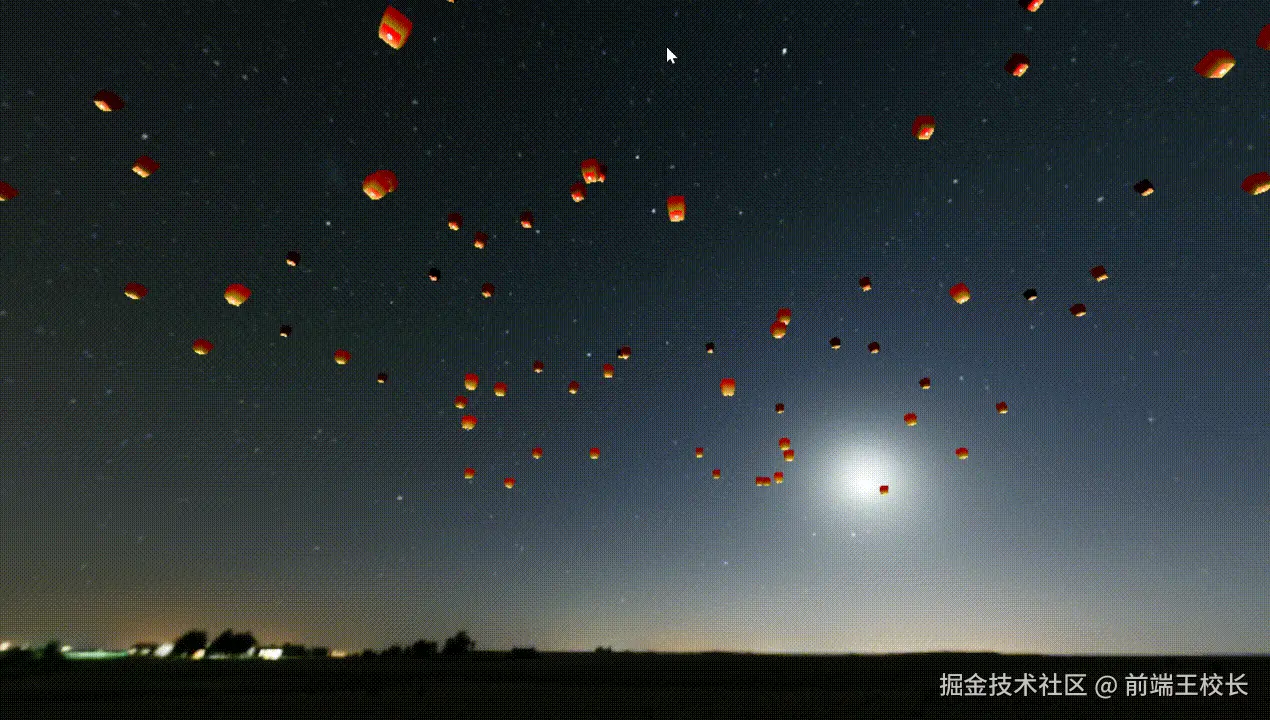

最终效果如图：

1. 高级着色器应用概述

1.1 环境贴图与光照

import * as THREE from "three";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";
import gsap from "gsap";
import * as dat from "dat.gui";
import vertexShader from "../shaders/flylight/vertex.glsl";
import fragmentShader from "../shaders/flylight/fragment.glsl";
import { RGBELoader } from "three/examples/jsm/loaders/RGBELoader";
import { GLTFLoader } from "three/examples/jsm/loaders/GLTFLoader";

// 初始化场景
const scene = new THREE.Scene();

// 加载HDR环境贴图
const rgbeLoader = new RGBELoader();
rgbeLoader.loadAsync("./assets/2k.hdr").then((texture) => {
  texture.mapping = THREE.EquirectangularReflectionMapping;
  scene.background = texture;  // 设置背景贴图
  scene.environment = texture;  // 设置环境贴图
});

1.2 渲染器高级设置

const renderer = new THREE.WebGLRenderer({ alpha: true });

// 启用色调映射以获得更好的视觉效果
renderer.outputEncoding = THREE.sRGBEncoding;
renderer.toneMapping = THREE.ACESFilmicToneMapping;
renderer.toneMappingExposure = 0.2;

2. 孔明灯模型加载与着色器应用

2.1 GLTF模型加载

const gltfLoader = new GLTFLoader();
let LightBox = null;

gltfLoader.load("./assets/model/flyLight.glb", (gltf) => {
  console.log(gltf);

  // 获取孔明灯网格
  LightBox = gltf.scene.children[1];

  // 应用自定义着色器材质
  LightBox.material = shaderMaterial;

  // 批量创建孔明灯实例
  for (let i = 0; i < 150; i++) {
    let flyLight = gltf.scene.clone(true);  // 克隆模型
    let x = (Math.random() - 0.5) * 300;  // 随机X位置
    let z = (Math.random() - 0.5) * 300;  // 随机Z位置
    let y = Math.random() * 60 + 25;      // 随机Y位置

    flyLight.position.set(x, y, z);

    // 添加旋转动画
    gsap.to(flyLight.rotation, {
      y: 2 * Math.PI,
      duration: 10 + Math.random() * 30,  // 随机持续时间
      repeat: -1,                         // 无限重复
    });

    // 添加位置动画
    gsap.to(flyLight.position, {
      x: "+=" + Math.random() * 5,        // X方向随机移动
      y: "+=" + Math.random() * 20,       // Y方向随机移动
      yoyo: true,                         // 往返运动
      duration: 5 + Math.random() * 10,   // 随机持续时间
      repeat: -1,                         // 无限重复
    });

    scene.add(flyLight);
  }
});

3. 孔明灯顶点着色器详解

3.1 顶点着色器代码

precision lowp float;

varying vec4 vPosition;
varying vec4 gPosition;

void main(){
    vec4 modelPosition = modelMatrix * vec4( position, 1.0 );

    vPosition = modelPosition;
    gPosition = vec4( position, 1.0 );
    gl_Position =  projectionMatrix * viewMatrix * modelPosition;
}

3.2 变量传递机制

• vPosition：传递模型空间中的位置信息
• gPosition：传递原始几何位置信息
• 这些变量将在片元着色器中使用

4. 孔明灯片元着色器详解

4.1 片元着色器代码

precision lowp float;
varying vec4 vPosition;
varying vec4 gPosition;

void main(){
    vec4 redColor = vec4(1,0,0,1);      // 红色
    vec4 yellowColor = vec4(1,1,0.5,1); // 黄色
    vec4 mixColor = mix(yellowColor,redColor,gPosition.y/3.0); // 基于Y坐标的颜色混合

    // 根据面朝向设置不同颜色
    if(gl_FrontFacing){
        // 正面朝向相机的像素，添加高度影响和亮度调整
        gl_FragColor = vec4(mixColor.xyz-(vPosition.y-20.0)/80.0-0.1,1);
    }else{
        // 背面像素使用基础颜色
        gl_FragColor = vec4(mixColor.xyz,1);
    }
}

4.2 颜色混合技术

// 基于Y坐标的颜色插值
vec4 mixColor = mix(yellowColor,redColor,gPosition.y/3.0);

4.3 面朝向判断

// 使用gl_FrontFacing区分正面和背面
if(gl_FrontFacing){
    // 正面：添加高度影响和亮度调整
    gl_FragColor = vec4(mixColor.xyz-(vPosition.y-20.0)/80.0-0.1,1);
}else{
    // 背面：使用基础颜色
    gl_FrontFacing = vec4(mixColor.xyz,1);
}

5. 自定义着色器材质创建

5.1 着色器材质初始化

// 创建孔明灯专用着色器材质
const shaderMaterial = new THREE.ShaderMaterial({
  vertexShader: vertexShader,      // 顶点着色器
  fragmentShader: fragmentShader,  // 片元着色器
  uniforms: {},                   // uniform变量
  side: THREE.DoubleSide,         // 双面渲染
  // transparent: true,           // 透明渲染（可选）
});

6. 相机控制与视角设置

6.1 高级相机控制

const controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true;           // 启用阻尼效果
controls.autoRotate = true;              // 自动旋转
controls.autoRotateSpeed = 0.1;          // 自动旋转速度
controls.maxPolarAngle = (Math.PI / 3) * 2;  // 最大极角限制
controls.minPolarAngle = (Math.PI / 3) * 2;  // 最小极角限制

6.2 相机角度限制

// 限制相機垂直旋转范围，防止过度俯仰
controls.maxPolarAngle = (Math.PI / 3) * 2;
controls.minPolarAngle = (Math.PI / 3) * 2;

7. 动画系统集成

7.1 GSAP动画控制

// 旋转动画
gsap.to(flyLight.rotation, {
  y: 2 * Math.PI,                    // 旋转一圈
  duration: 10 + Math.random() * 30, // 随机持续时间
  repeat: -1,                        // 无限重复
});

// 位置动画
gsap.to(flyLight.position, {
  x: "+=" + Math.random() * 5,       // X方向随机移动
  y: "+=" + Math.random() * 20,      // Y方向随机移动
  yoyo: true,                        // 往返运动
  duration: 5 + Math.random() * 10,  // 随机持续时间
  repeat: -1,                        // 无限重复
});

8. 性能优化策略

8.1 批量渲染优化

// 使用克隆技术批量创建对象
for (let i = 0; i < 150; i++) {
  let flyLight = gltf.scene.clone(true);
  // ...
  scene.add(flyLight);
}

8.2 减少Draw Call

• 使用相同的着色器材质
• 合理组织渲染批次
• 利用实例化渲染技术

9. 着色器参数化设计

9.1 Uniform变量扩展

虽然当前示例中uniforms为空，但在实际应用中可以扩展：

const shaderMaterial = new THREE.ShaderMaterial({
  vertexShader: vertexShader,
  fragmentShader: fragmentShader,
  uniforms: {
    uTime: { value: 0 },              // 时间
    uBrightness: { value: 1.0 },      // 亮度
    uColorMix: { value: 0.5 },        // 颜色混合系数
  },
  side: THREE.DoubleSide,
});

10. 故障排除与调试

10.1 常见问题

1. 着色器编译错误：检查GLSL语法
2. 性能问题：简化着色器计算
3. 光照问题：检查环境贴图设置
4. 动画卡顿：检查动画循环和更新频率

10.2 调试技巧

1. 逐行注释：定位问题代码
2. 变量输出：将中间值输出到颜色
3. 简化模型：使用简单几何体测试着色器

总结

本章展示了Three.js中高级着色器的实际应用，以孔明灯特效为例：

1. 环境贴图和高级渲染设置
2. GLTF模型加载和着色器应用
3. 复杂顶点和片元着色器的编写
4. 动画系统与着色器的集成
5. 相机控制和性能优化
6. 批量对象管理和渲染优化

通过这种综合应用，可以创建出具有专业品质的3D视觉效果。
