ThreeJS 着色器图形特效

本文档涵盖Three.js中高级着色器图形特效的实现方法，基于实际代码示例进行讲解。

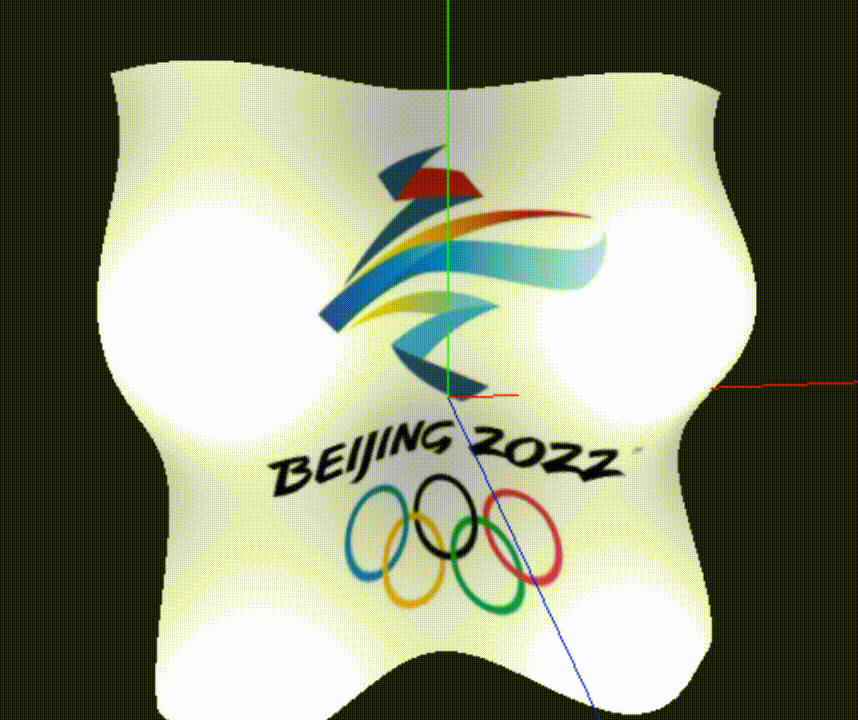

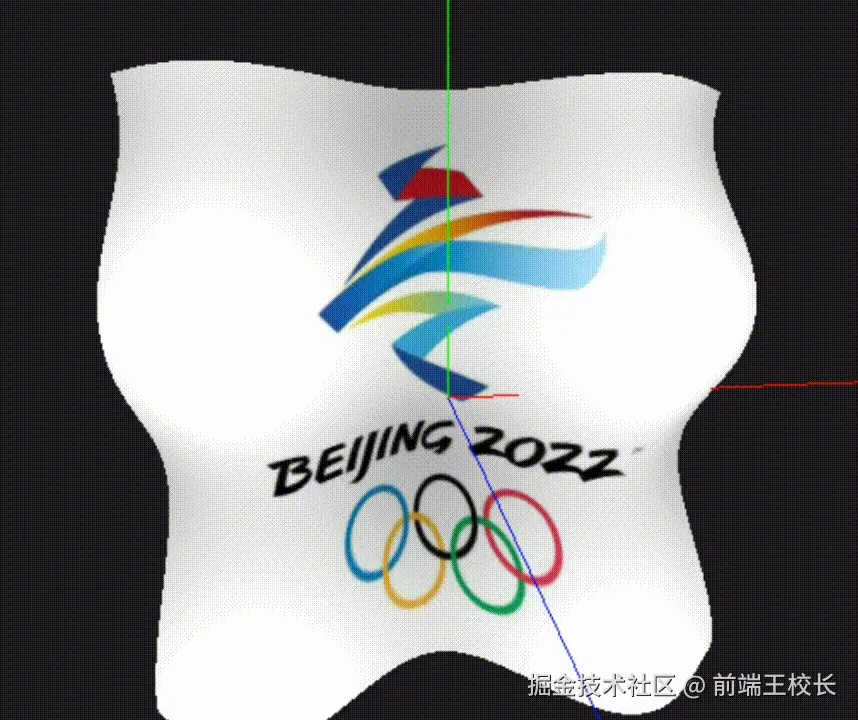

最终效果如图：

1. 着色器图形特效基础

1.1 复杂着色器材质创建

import * as THREE from "three";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";
import gsap from "gsap";
import * as dat from "dat.gui";
import deepVertexShader from "../shaders/deep/vertex.glsl";
import deepFragmentShader from "../shaders/deep/fragment.glsl";

// 创建带有多个uniforms的着色器材质
const shaderMaterial = new THREE.ShaderMaterial({
  vertexShader: deepVertexShader,
  fragmentShader: deepFragmentShader,
  uniforms: {
    uColor: {
      value: new THREE.Color("purple"),
    },
    // 波浪的频率
    uFrequency: {
      value: params.uFrequency,
    },
    // 波浪的幅度
    uScale: {
      value: params.uScale,
    },
    // 动画时间
    uTime: {
      value: 0,
    },
    uTexture: {
      value: texture,
    },
  },
  side: THREE.DoubleSide,
  transparent: true,
});

1.2 GUI参数控制

通过dat.GUI实时控制着色器参数：

// 控制频率参数
gui
  .add(params, "uFrequency")
  .min(0)
  .max(50)
  .step(0.1)
  .onChange((value) => {
    shaderMaterial.uniforms.uFrequency.value = value;
  });

// 控制幅度参数
gui
  .add(params, "uScale")
  .min(0)
  .max(1)
  .step(0.01)
  .onChange((value) => {
    shaderMaterial.uniforms.uScale.value = value;
  });

2. 高级片元着色器技术

2.1 UV坐标操作

UV坐标是纹理映射的基础，也是创建各种图形效果的关键：

void main(){
    // 1. 通过顶点对应的uv，决定每一个像素在uv图像的位置，通过这个位置x,y决定颜色
    // gl_FragColor =vec4(vUv,0,1) ;

    // 2. 对第一种变形
    // gl_FragColor = vec4(vUv,1,1);

    // 3. 利用uv实现渐变效果,从左到右
    float strength = vUv.x;
    gl_FragColor =vec4(strength,strength,strength,1);
}

2.2 数学函数应用

利用GLSL内置数学函数创建复杂效果：

// 随机函数
float random (vec2 st) {
    return fract(sin(dot(st.xy,vec2(12.9898,78.233)))*43758.5453123);
}

// 噪声函数
float noise (in vec2 _st) {
    vec2 i = floor(_st);
    vec2 f = fract(_st);

    // 四个角落的随机值
    float a = random(i);
    float b = random(i + vec2(1.0, 0.0));
    float c = random(i + vec2(0.0, 1.0));
    float d = random(i + vec2(1.0, 1.0));

    vec2 u = f * f * (3.0 - 2.0 * f);

    return mix(a, b, u.x) +
            (c - a)* u.y * (1.0 - u.x) +
            (d - b) * u.x * u.y;
}

2.3 几何图形绘制

使用数学函数绘制各种几何图形：

// 绘制圆形
float strength = 1.0 - step(0.5,distance(vUv,vec2(0.5))+0.25) ;
gl_FragColor =vec4(strength,strength,strength,1);

// 绘制圆环
float strength = step(0.5,distance(vUv,vec2(0.5))+0.35) ;
strength *= (1.0 - step(0.5,distance(vUv,vec2(0.5))+0.25)) ;
gl_FragColor =vec4(strength,strength,strength,1);

// 波浪效果
vec2 waveUv = vec2(
    vUv.x+sin(vUv.y*100.0)*0.1,
    vUv.y+sin(vUv.x*100.0)*0.1
);
float strength = 1.0 - step(0.01,abs(distance(waveUv,vec2(0.5))-0.25)) ;
gl_FragColor =vec4(strength,strength,strength,1);

3. 动画与时间控制

3.1 时间uniform应用

在动画循环中更新时间uniform：

const clock = new THREE.Clock();
function animate(t) {
  const elapsedTime = clock.getElapsedTime();
  shaderMaterial.uniforms.uTime.value = elapsedTime;  // 更新时间
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}

3.2 着色器中的动画效果

// 使用时间创建波浪动画
float strength = step(0.9,sin(cnoise(vUv * 10.0)*20.0+uTime)) ;

// 波纹效果
float strength = sin(cnoise(vUv * 10.0)*5.0+uTime) ;

4. 颜色混合与插值

4.1 颜色混合函数

// 使用混合函数混颜色
vec3 purpleColor = vec3(1.0, 0.0, 1.0);
vec3 greenColor = vec3(1.0, 1.0, 1.0);
vec3 uvColor = vec3(vUv,1.0);
float strength = step(0.9,sin(cnoise(vUv * 10.0)*20.0)) ;

vec3 mixColor =  mix(greenColor,uvColor,strength);
gl_FragColor =vec4(mixColor,1.0);

5. 纹理与采样

5.1 纹理采样

uniform sampler2D uTexture;

void main(){
    vec4 textureColor = texture2D(uTexture,vUv);
    textureColor.rgb*=height;
    gl_FragColor = textureColor;
}

6. 几何变换

6.1 旋转函数

// 旋转函数
vec2 rotate(vec2 uv, float rotation, vec2 mid)
{
    return vec2(
      cos(rotation) * (uv.x - mid.x) + sin(rotation) * (uv.y - mid.y) + mid.x,
      cos(rotation) * (uv.y - mid.y) - sin(rotation) * (uv.x - mid.x) + mid.y
    );
}

// 使用旋转函数
vec2 rotateUv = rotate(vUv,-uTime*5.0,vec2(0.5));

7. 复杂效果实现

7.1 万花筒效果

// 万花筒效果
float angle = atan(vUv.x-0.5,vUv.y-0.5)/PI;
float strength = mod(angle*10.0,1.0);
gl_FragColor =vec4(strength,strength,strength,1);

7.2 雷达扫描效果

// 雷达扫描效果
vec2 rotateUv = rotate(vUv,-uTime*5.0,vec2(0.5));
float alpha =  1.0 - step(0.5,distance(vUv,vec2(0.5)));
float angle = atan(rotateUv.x-0.5,rotateUv.y-0.5);
float strength = (angle+3.14)/6.28;
gl_FragColor =vec4(strength,strength,strength,alpha);

8. 性能优化与调试

8.1 性能优化技巧

1. 减少复杂计算：避免在着色器中进行过于复杂的数学运算
2. 合理使用纹理：预先计算复杂效果并存储在纹理中
3. 简化几何体：在不影响视觉效果的前提下减少顶点数

8.2 调试技巧

1. 逐步构建：从简单效果开始，逐步增加复杂性
2. 输出中间值：将中间计算结果输出为颜色进行调试
3. 使用常量验证：先用常量验证逻辑，再引入变量

总结

本章深入探讨了Three.js中高级着色器图形特效的实现方法，包括：

1. 复杂着色器材质的创建和参数控制
2. 数学函数在图形生成中的应用
3. UV坐标操作和几何图形绘制
4. 时间动画和颜色混合技术
5. 纹理采样和几何变换
6. 复杂视觉效果的实现方法
7. 性能优化和调试技巧

通过掌握这些技术，可以创建出丰富的视觉效果和动态图形。
