如何从零用WebGPU渲染二次元MMD人物模型

如何使用 WebGPU 从零开始渲染动漫角色

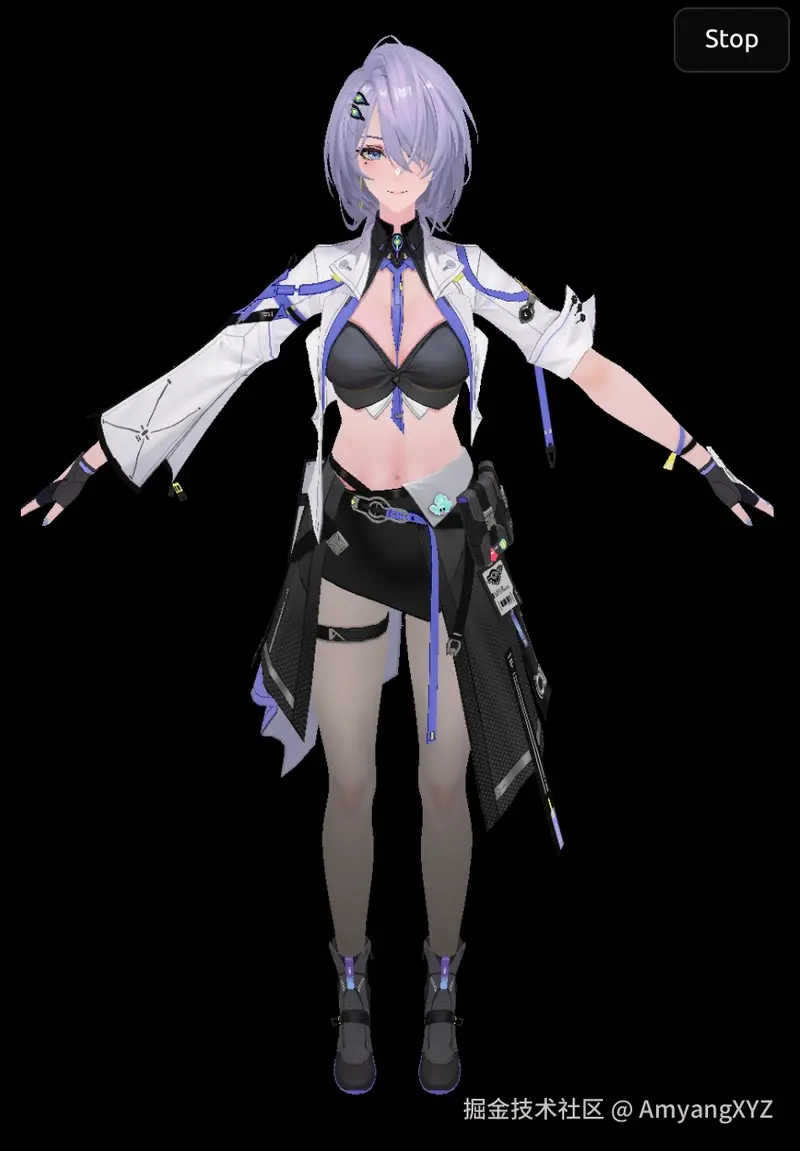

简介

原文: reze.one/tutorial

如果你用过 three.js、babylon.js 这些框架，知道怎么加载模型、设置相机、加光照，但搞不清楚底层到底发生了什么；或者你看了 WebGPU 的 "Hello Triangle" 示例，还是不知道怎么从零开始渲染一个真正的 3D 角色——那这个教程就是为你准备的。

我们会用五个步骤，从最简单的三角形开始，一步步做到一个完整贴图、能动的动漫角色。在这个过程中，你会学到完整的渲染管线：几何缓冲区、相机变换、材质纹理、骨骼动画，还有把它们串起来的渲染循环。

重点不在数学或着色器代码（这些可以交给 AI），而在理解 WebGPU 的思维模型：有哪些组件（缓冲区、绑定组、管线、渲染通道），它们怎么连起来（数据怎么流转），为什么要这样设计（什么时候用 uniform 缓冲区，什么时候用 storage 缓冲区）。最后你会得到一个能跑的渲染器，也能看懂 Reze Engine 这种引擎是怎么做的。完整代码在这里。

---

Engine v0: 你的第一个三角形

先从经典的 Hello Triangle 开始。虽然很基础，但它展示了 WebGPU 管线的所有基本组件。理解了这些组件怎么连起来，后面做复杂模型就只是加数据，不需要学新概念了。

理解 GPU 作为独立的计算单元

高级框架把底层细节都藏起来了，但 WebGPU 需要你直接跟 GPU 打交道。可以把 GPU 想象成另一台电脑，有自己的内存和指令集。不像 JavaScript 里直接传数据给函数，用 GPU 得跨边界通信，你得明确告诉它：

• 要处理什么：顶点数据
• 数据在哪：缓冲区（buffer），就是 GPU 内存里的一块区域，类似 ArrayBuffer
• 怎么处理：着色器和管线，告诉 GPU 怎么转换和渲染
• 从哪开始：渲染通道，执行渲染的命令队列

简单说，高级框架你操作的是 Mesh、Material、Scene 这些对象，WebGPU 里你操作的是 Buffer、Texture、Pipeline 这些底层资源。

WebGPU 初始化模式

第一个 Engine 类 engines/v0.ts 按标准的 WebGPU 初始化流程来：

1. 请求 GPU 设备，在画布上创建渲染上下文
2. 创建 GPU 缓冲区，把 3 个顶点的位置数据写进去（用 writeBuffer）
3. 写着色器：
   • 顶点着色器：处理每个顶点，把 3D 坐标转成屏幕坐标
   • 片段着色器：决定每个像素的颜色
4. 创建渲染管线：把着色器和缓冲区布局打包在一起

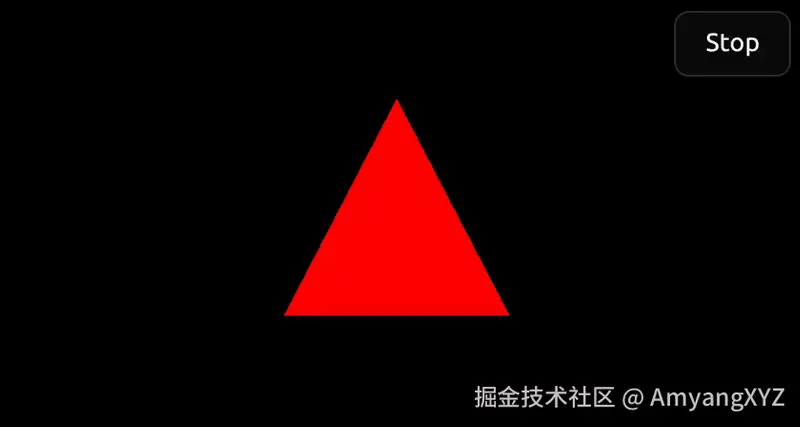

5. 创建渲染通道：执行管线，在屏幕上画出三角形

顶点缓冲区

顶点缓冲区存的是顶点位置数据。创建步骤：

• 用 device.createBuffer() 创建缓冲区
• 指定 GPUBufferUsage.VERTEX 标志
• 用 device.queue.writeBuffer() 把数据从 CPU 传到 GPU

着色器

着色器用 WGSL 写，在 GPU 上跑：

• 顶点着色器：每个顶点跑一次，输出屏幕位置
• 片段着色器：每个像素跑一次，输出颜色

渲染管线

渲染管线把着色器、顶点布局、渲染状态打包在一起，定义：

• 用哪些着色器
• 顶点数据格式（位置、法线、UV 等）
• 片段怎么混合和测试（深度测试、混合模式等）

---

Engine v1: 添加相机并使其成为 3D

第一个例子只画了一帧静态画面。要让它变成 3D，需要两样东西：相机，还有能连续生成帧的渲染循环。

什么是相机？

在 WebGPU 里，相机不是 3D 对象，是两个变换矩阵（view 和 projection），用来把 3D 世界坐标转成 2D 屏幕坐标，产生深度感。不像高级框架有现成的相机对象，WebGPU 得自己管这些矩阵。

简单说：

• View 矩阵：相机在哪，朝哪看
• Projection 矩阵：怎么把 3D 空间投影到 2D 屏幕（透视投影）

矩阵乘法的细节不用管（交给 AI），只要知道这两个矩阵组合起来，就能把 3D 顶点坐标转成屏幕上的 2D 像素位置。

相机类

相机类在 lib/camera.ts。实现细节不用管（交给 AI），只要知道它会算 view 和 projection 矩阵，并且会根据鼠标操作（拖拽、缩放、平移）更新。

关键概念：Uniform 缓冲区

要把相机矩阵从 JavaScript 传到着色器，用 uniform 缓冲区——一块 GPU 内存，所有着色器都能访问，像全局变量一样。

先把相机数据写进缓冲区：

this.device.queue.writeBuffer(this.cameraUniformBuffer, 0, this.cameraMatrixData)

然后创建绑定组，告诉 GPU 这个缓冲区在哪，把它绑到渲染通道：

this.bindGroup = this.device.createBindGroup({
  label: "bind group layout",
  layout: this.pipeline.getBindGroupLayout(0),
  entries: [{ binding: 0, resource: { buffer: this.cameraUniformBuffer } }],
})

在渲染通道里设置绑定组：

pass.setBindGroup(0, this.bindGroup);

最后在着色器里，定义个结构体，内存布局要跟缓冲区匹配：

struct CameraUniforms {
  view: mat4x4f,
  projection: mat4x4f,
  viewPos: vec3f,
  _padding: f32,
};

@group(0) @binding(0) var<uniform> camera: CameraUniforms;

现在着色器就能直接访问 camera.view 和 camera.projection 了。在顶点着色器里，把每个顶点位置乘上这些矩阵：

@vertex
fn vs(@location(0) position: vec2<f32>) -> @builtin(position) vec4<f32> {
  return camera.projection * camera.view * vec4f(position, 0.0, 1.0);
}

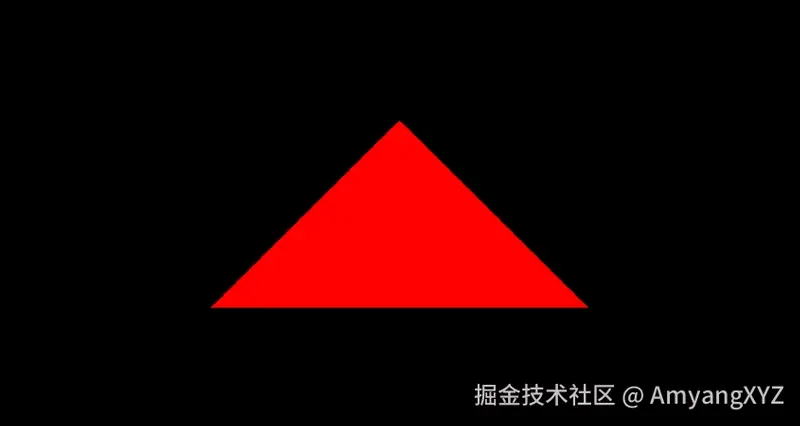

渲染循环

要做出动画效果，得有个渲染循环，每帧都调用一次渲染函数。用 requestAnimationFrame 就行：

const render = () => {
  // 更新相机（响应鼠标输入）
  this.camera.update()

  // 更新 uniform 缓冲区
  this.device.queue.writeBuffer(this.cameraUniformBuffer, 0, this.cameraMatrixData)

  // 渲染
  // ...

  requestAnimationFrame(render)
}

为什么用 Uniform 缓冲区？

uniform 缓冲区是 WebGPU 的基础模式，用来从 CPU 往 GPU 传数据，比如光照参数、材质属性、变换矩阵。它是只读的，适合每帧更新一次的数据（像相机矩阵）。storage 缓冲区是可读写的，适合需要 GPU 计算的数据。

---

Engine v2: 渲染角色几何体

现在从硬编码的三角形转到真正的模型几何体。我们用预解析好的 PMX 模型数据，这是 MMD（MikuMikuDance）动漫角色的标准格式。MMD 在动漫风格角色建模里很常用，很多社区都在做《原神》《深空之眼》这些游戏的模型。解析器这里不讲了（什么格式都行，需要的话让 AI 生成解析器）。重点是理解两个数据结构：顶点和索引。

顶点数据结构

每个顶点包含三种数据，按顺序存在内存里（这叫交错顶点数据）：

• 位置：3D 空间里的 [x, y, z] 坐标
• 法线：垂直于表面的 [nx, ny, nz] 方向（用来算光照）
• UV 坐标：[u, v] 纹理映射坐标（告诉纹理图片的哪部分要显示）

索引缓冲区

索引缓冲区指定哪些顶点组成三角形。不用复制顶点数据，用索引引用就行，能省很多内存。

比如一个正方形要 4 个顶点，但可以用 2 个三角形（6 个索引）表示，不用存 6 个重复顶点。

实现细节

在 engines/v2.ts 里，从模型数据创建顶点和索引缓冲区。看 initVertexBuffers 方法：

private initVertexBuffers() {
  const vertices = Float32Array.from(this.model.vertices)
  this.vertexBuffer = this.device.createBuffer({
    label: "model vertex buffer",
    size: vertices.byteLength,
    usage: GPUBufferUsage.VERTEX | GPUBufferUsage.COPY_DST,
  })
  this.device.queue.writeBuffer(this.vertexBuffer, 0, vertices.buffer)

  // 创建索引缓冲区
  const indices = Uint32Array.from(this.model.indices)
  this.indexBuffer = this.device.createBuffer({
    label: "model index buffer",
    size: indices.byteLength,
    usage: GPUBufferUsage.INDEX | GPUBufferUsage.COPY_DST,
  })
  this.device.queue.writeBuffer(this.indexBuffer, 0, indices.buffer)
}

关键变化是用索引绘制，不用直接绘制。渲染通道调用 drawIndexed，指定索引缓冲区：

pass.setVertexBuffer(0, this.vertexBuffer)
pass.setIndexBuffer(this.indexBuffer, "uint32")
pass.drawIndexed(this.model.indices.length) // 使用索引绘制所有三角形

顶点布局定义

创建渲染管线时，要定义顶点布局，告诉 GPU 怎么解释缓冲区里的数据：

vertex: {
  module: shaderModule,
  entryPoint: "vs",
  buffers: [{
    arrayStride: 32, // 每个顶点 32 字节（3 个 float32 位置 + 3 个 float32 法线 + 2 个 float32 UV）
    attributes: [
      { shaderLocation: 0, offset: 0, format: "float32x3" },  // 位置
      { shaderLocation: 1, offset: 12, format: "float32x3" }, // 法线
      { shaderLocation: 2, offset: 24, format: "float32x2" }, // UV
    ],
  }],
}

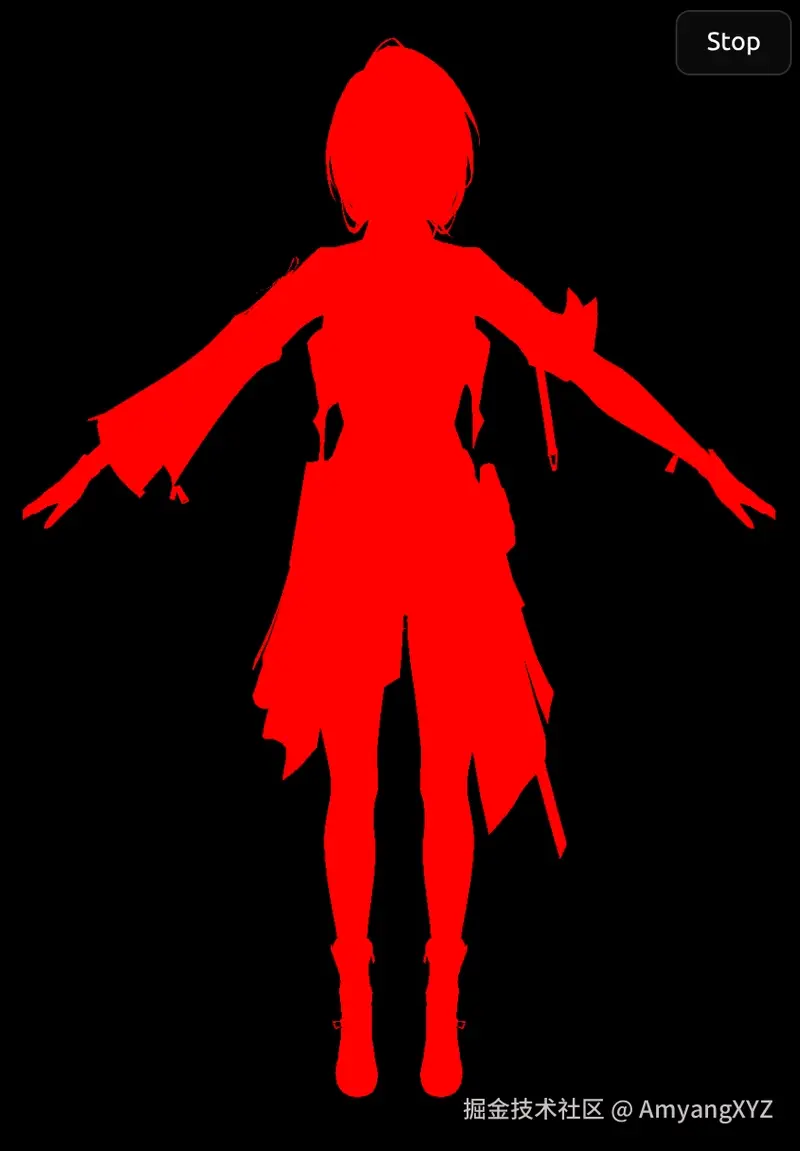

结果就是角色的红色轮廓。没纹理（后面会加），只能看到原始几何体。但这是个重要里程碑——从 3 个硬编码顶点，到能渲染几千个三角形的复杂模型。

---

Engine v3: 材质和纹理

现在加纹理，给角色上色和细节。这里有两个概念：材质和纹理。

材质

材质把一组顶点（通过索引）连起来，指定画这些三角形时用哪些纹理和参数。在角色模型里，材质可以是脸、头发、衣服这些部分。每个材质包含：

• 纹理索引（用哪个纹理）
• 渲染参数（透明度、混合模式等）
• 顶点范围（哪些三角形属于这个材质）

复杂角色模型里，不同部分（脸、头发、衣服）要用不同材质和纹理，所以得按材质分别渲染。

纹理

纹理就是存颜色数据的图片文件。在 WebGPU 里，得手动把图片数据上传到 GPU。每个顶点都有 UV 坐标（类似纹理的 x、y 坐标），用来映射到纹理的某个位置。片段着色器用这些坐标采样纹理，决定每个像素的颜色。

UV 坐标：想象一张地图，UV 坐标就像经纬度，告诉着色器"这个顶点对应纹理图片的哪个位置"。UV 范围通常是 0.0 到 1.0，(0,0) 是左上角，(1,1) 是右下角。

加载和创建纹理

在 engines/v3.ts 里，先加载纹理图片，创建 GPU 纹理。看 initTexture 方法：获取图片文件，创建 ImageBitmap，然后创建 GPUTexture 并上传图片数据：

const imageBitmap = await createImageBitmap(await response.blob())
const texture = this.device.createTexture({
  size: [imageBitmap.width, imageBitmap.height],
  format: "rgba8unorm",
  usage: GPUTextureUsage.TEXTURE_BINDING | GPUTextureUsage.COPY_DST,
})
this.device.queue.copyExternalImageToTexture({ source: imageBitmap }, { texture }, [
  imageBitmap.width,
  imageBitmap.height,
])

采样器

然后创建采样器，定义怎么采样纹理（过滤、包装等）：

this.sampler = this.device.createSampler({
  magFilter: "linear",      // 放大时的过滤方式
  minFilter: "linear",      // 缩小时的过滤方式
  addressModeU: "repeat",   // U 方向的包装模式
  addressModeV: "repeat",   // V 方向的包装模式
})

• 过滤模式：linear 平滑插值，nearest 像素化
• 包装模式：repeat 重复纹理，clamp-to-edge 夹到边缘

在着色器里传 UV 坐标

要把 UV 坐标从顶点着色器传到片段着色器，定义个 VertexOutput 结构，把位置和 UV 打包：

struct VertexOutput {
  @builtin(position) position: vec4<f32>,
  @location(0) uv: vec2<f32>,
}

@vertex
fn vs(
  @location(0) position: vec3<f32>,
  @location(2) uv: vec2<f32>
) -> VertexOutput {
  var output: VertexOutput;
  output.position = camera.projection * camera.view * vec4f(position, 1.0);
  output.uv = uv;
  return output;
}

片段着色器接收 UV 坐标，用 textureSample 采样纹理：

@fragment
fn fs(input: VertexOutput) -> @location(0) vec4<f32> {
  return vec4<f32>(textureSample(texture, textureSampler, input.uv).rgb, 1.0);
}

绑定纹理到着色器

要把纹理绑到着色器，给每个材质创建个绑定组，包含纹理和采样器。作为第二个绑定组，放在相机 uniform 旁边：

for (const material of this.model.materials) {
  const textureIndex = material.diffuseTextureIndex
  const materialBindGroup = this.device.createBindGroup({
    layout: this.pipeline.getBindGroupLayout(1),
    entries: [
      { binding: 0, resource: this.textures[textureIndex].createView() },
      { binding: 1, resource: this.sampler },
    ],
  })
  this.materialBindGroups.push(materialBindGroup)
}

按材质渲染

最后按材质分别渲染。别对整个模型调一次 drawIndexed，要遍历材质，设置每个材质的绑定组，画它的三角形：

let firstIndex = 0
for (let i = 0; i < this.model.materials.length; i++) {
  const material = this.model.materials[i]
  if (material.vertexCount === 0) continue

  pass.setBindGroup(1, this.materialBindGroups[i])
  pass.drawIndexed(material.vertexCount, 1, firstIndex)
  firstIndex += material.vertexCount
}

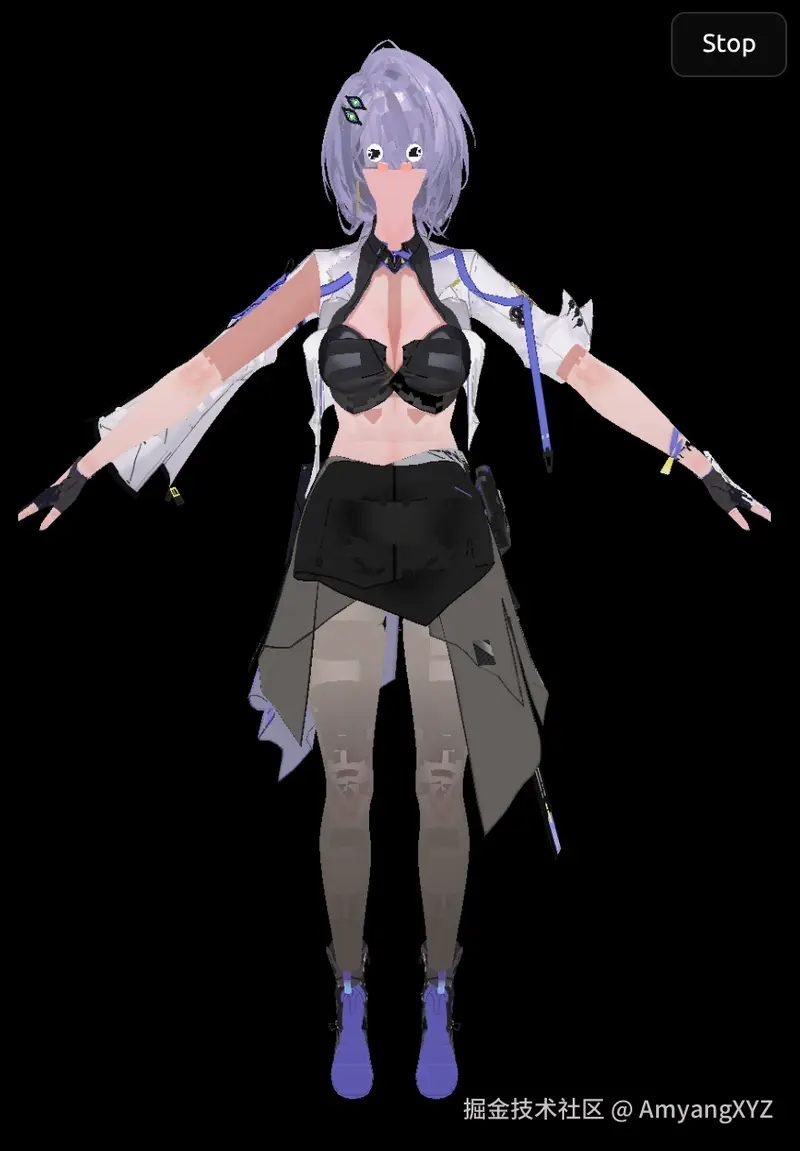

结果就是完全贴图的角色了。

深度测试

你可能会发现角色看起来透明，或者能看到背面。这是因为没开深度测试，GPU 按提交顺序画三角形——远处的可能画在近处的上面。

修复很简单，三步：创建深度纹理，加到渲染通道，配置管线。不用改着色器：

// 创建深度纹理
this.depthTexture = this.device.createTexture({
  size: [width, height],
  format: "depth24plus",
  usage: GPUTextureUsage.RENDER_ATTACHMENT,
})

// 添加到渲染通道
depthStencilAttachment: {
  view: this.depthTexture.createView(),
  depthClearValue: 1.0,      // 1.0 表示最远
  depthLoadOp: "clear",      // 每帧清除深度缓冲区
  depthStoreOp: "store",     // 存储深度值用于下一帧
}

// 添加到管线
depthStencil: {
  depthWriteEnabled: true,   // 允许写入深度值
  depthCompare: "less",      // 只渲染更近的片段
  format: "depth24plus",
}

完整实现在 engines/v3_2.ts。有了材质、纹理和深度测试，静态渲染管线就完整了。角色完全贴图，从任何角度看都是实心的。

---

Engine v4: 骨骼和蒙皮

在 WebGPU 里，得理解骨骼系统怎么工作。高级框架会自动处理骨骼动画，但这里得手动实现。

骨骼和层次结构

骨骼是层次结构里的变换。想象个木偶：关节（肩膀、肘部、手腕）就是骨骼，用线（层次关系）连起来。每个骨骼都有个父骨骼（除了根骨骼），移动父骨骼，所有子骨骼都会跟着动。MMD 模型里，典型的臂链是这样的：

センター (center) → 上半身 (upper_body) → 右肩 (shoulder_R) → 右腕 (arm_R) → 右ひじ (elbow_R) → 右手首 (wrist_R) → 手指关节

旋转上半身时，整个上半身——肩膀、手臂、肘部、手腕、手指——都会跟着转。这种级联效果是因为每个骨骼的变换是相对于父骨骼的。

就像 DOM 树，父元素动了，子元素也跟着动。骨骼系统就是 3D 空间里的"DOM 树"。

骨骼变换的数学原理

每个骨骼都有个局部变换矩阵，表示相对父骨骼的旋转、缩放、平移。要算骨骼在世界空间的最终位置，从根骨骼往下遍历，把每个骨骼的局部变换乘上父骨骼的世界变换：

worldMatrix[bone] = worldMatrix[parent] × localMatrix[bone]

这样子骨骼就会跟着父骨骼移动。

蒙皮：将骨骼连接到顶点

蒙皮就是骨骼怎么变形网格。这是骨骼动画的核心概念。

简单说：想象个木偶，皮肤（网格）要跟着关节（骨骼）动。但皮肤上的每个点（顶点）可能同时受多个关节影响。比如肩膀附近的顶点主要受肩膀骨骼影响，但也稍微受上臂骨骼影响，这样动起来过渡更自然。

每个顶点存最多 4 个骨骼索引和 4 个权重，权重总和是 1.0。骨骼移动时，顶点的最终位置是加权混合：

// 顶点数据
joints:  [15, 16, 0, 0]    // 骨骼索引：这个顶点受骨骼 15 和 16 影响
weights: [0.7, 0.3, 0, 0]  // 权重：70% 来自骨骼 15，30% 来自骨骼 16

// 最终位置 = 每个骨骼变换的加权和
finalPosition = (skinMatrix[15] * position) * 0.7
              + (skinMatrix[16] * position) * 0.3

就像 CSS 的 transform-origin，但更复杂。一个顶点可以同时有多个"原点"（骨骼），最终位置是这些原点的加权平均。

每个骨骼的 skinMatrix 结合了当前姿态和绑定姿态（bind pose），让骨骼旋转时能平滑变形。绑定姿态是模型的初始姿态（通常是 T-pose 或 A-pose），用来算顶点相对骨骼的原始位置。

绑定姿态（Bind Pose）和蒙皮矩阵

绑定姿态是模型在 T-pose 或 A-pose 时的原始姿态。每个骨骼都有个逆绑定矩阵（inverse bind matrix），用来把顶点从世界空间转回骨骼的局部空间。蒙皮矩阵这么算：

skinMatrix = worldMatrix × inverseBindMatrix

这样顶点会跟着骨骼移动，同时保持相对骨骼的正确位置。

CPU 端的骨骼控制

骨骼在 CPU 上。动画、物理、用户输入都在这里更新骨骼旋转。旋转骨骼时，引擎重新算层次结构（父到子变换），把结果上传到 GPU：

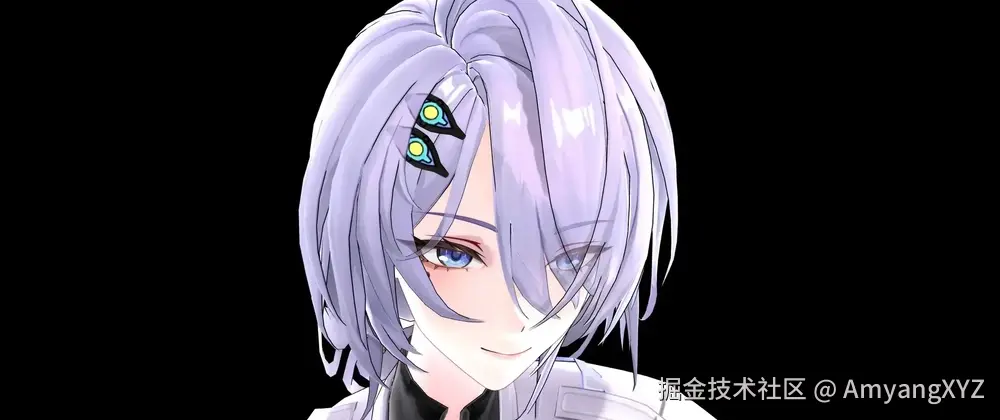

// 你的游戏代码：旋转颈部骨骼

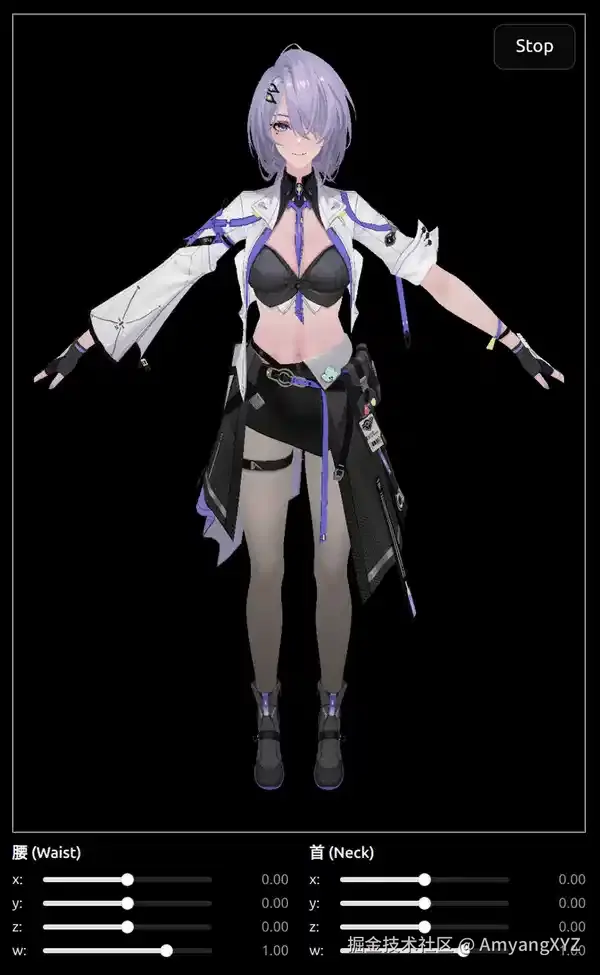

engine.rotateBone("首", rotation)

// 内部，这触发：
// 1. evaluatePose() - 从层次结构重新计算所有世界矩阵
// 2. 上传世界矩阵到 GPU
// 3. 计算通道 - 计算蒙皮矩阵
// 4. 下一次渲染使用更新的蒙皮

计算着色器：并行矩阵计算

几百个骨骼、几千个顶点，在 CPU 上算蒙皮矩阵太慢了。这就是计算着色器的用武之地——这也是 WebGPU 相对 WebGL 的关键优势。计算着色器在 GPU 上做大规模并行计算，很适合矩阵运算。

把骨骼矩阵上传到 storage 缓冲区，然后调度计算着色器并行算所有蒙皮矩阵。471 个骨骼的模型，就是 471 个矩阵乘法在 GPU 上同时跑：

@group(0) @binding(1) var<storage, read> worldMatrices: array<mat4x4f>;
@group(0) @binding(2) var<storage, read> inverseBindMatrices: array<mat4x4f>;
@group(0) @binding(3) var<storage, read_write> skinMatrices: array<mat4x4f>;

@compute @workgroup_size(64)
fn main(@builtin(global_invocation_id) globalId: vec3<u32>) {
  let boneIndex = globalId.x;
  if (boneIndex >= boneCount.count) { return; }

  skinMatrices[boneIndex] = worldMatrices[boneIndex] * inverseBindMatrices[boneIndex];
}

Storage 缓冲区 vs Uniform 缓冲区

• Uniform 缓冲区：只读，大小有限（通常 64KB），适合每帧更新一次的小数据（像相机矩阵）
• Storage 缓冲区：可读写，大小几乎无限制，适合需要 GPU 计算的大数据（像骨骼矩阵数组）

完整的渲染流程

每帧的完整流程（完整实现在 engines/v4.ts）：

1. CPU：动画或用户输入更新骨骼旋转
2. CPU：evaluatePose() 遍历层次结构，计算世界矩阵
3. CPU → GPU：上传世界矩阵到 storage 缓冲区
4. GPU 计算通道：并行计算所有骨骼的 skinMatrix = world × inverseBind
5. GPU 渲染通道：顶点着色器读蒙皮矩阵，按每个顶点的骨骼权重混合顶点

顶点着色器做最终的蒙皮计算：

@group(0) @binding(1) var<storage, read> skinMats: array<mat4x4f>;

@vertex
fn vs(
  @location(0) position: vec3<f32>,
  @location(3) joints: vec4<u32>,
  @location(4) weights: vec4<f32>
) -> VertexOutput {
  // 根据骨骼影响混合位置
  var skinnedPos = vec4f(0.0);
  for (var i = 0u; i < 4u; i++) {
    skinnedPos += (skinMats[joints[i]] * vec4f(position, 1.0)) * weights[i];
  }

  output.position = camera.projection * camera.view * skinnedPos;
}

计算通道设置

要用计算着色器，创建个计算管线并调度它：

// 创建计算管线
const computePipeline = this.device.createComputePipeline({
  layout: "auto",
  compute: {
    module: computeShaderModule,
    entryPoint: "main",
  },
})

// 在计算通道中调度
const computePass = encoder.beginComputePass()
computePass.setPipeline(computePipeline)
computePass.setBindGroup(0, computeBindGroup)
computePass.dispatchWorkgroups(Math.ceil(boneCount / 64)) // 64 是工作组大小
computePass.end()

---

总结

现在你已经搭好了一个完整的 WebGPU 渲染管线——从简单三角形到完全贴图、骨骼动画的角色。你理解了核心组件（缓冲区、绑定组、管线、渲染通道），它们怎么连起来（CPU 到 GPU 的数据流、着色器接口），以及为什么这样设计（uniform vs storage 缓冲区、计算着色器做并行计算）。

关键点

1. GPU 是独立的计算单元：需要明确的数据传输和指令
2. 缓冲区是数据传输的基础：vertex、index、uniform、storage 缓冲区各有各的用途
3. 着色器定义处理逻辑：vertex、fragment、compute 着色器在管线的不同阶段跑
4. 绑定组连接资源：把缓冲区、纹理、采样器组织在一起
5. 计算着色器做并行：利用 GPU 的并行计算能力

下一步

这个教程主要讲 WebGPU 的基础。物理模拟、逆运动学、动态光照、后处理这些高级功能都建立在这些概念上——它们是应用级功能，不是新的 WebGPU 原语。可以在 Reze Engine 源码里探索这些，它把这里学的东西扩展成了一个完整的动漫角色渲染器。

---

本教程是 Reze Engine 项目的一部分。完整源代码可在 GitHub 上找到。
