VK1072C是一个点阵式存储映射的LCD驱动器，可支持最大 72点(18SEG×4COM)的LCD屏,也支持2COM和3COM的LCD 屏。单片机可通过三条通信线配置显示参数和发送显示数据， 也可通过指令进入省电模式。C201-35
• 工作电压 2.4-5.2V
• 内置256 kHz RC振荡器（上电默认）
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为32x4位
• 省电模式（通过关显示和关振荡器进入）
• 3线串行接口 • VLCD脚用来调节LCD电压
• 软件配置LCD显示参数
• 写命令和写数据2种命令格式
• 写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（≤VDD）

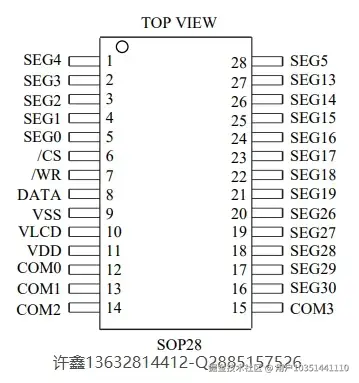

• 封装 SOP28(300mil)(18.0mm × 7.5mm PP=1.27mm)

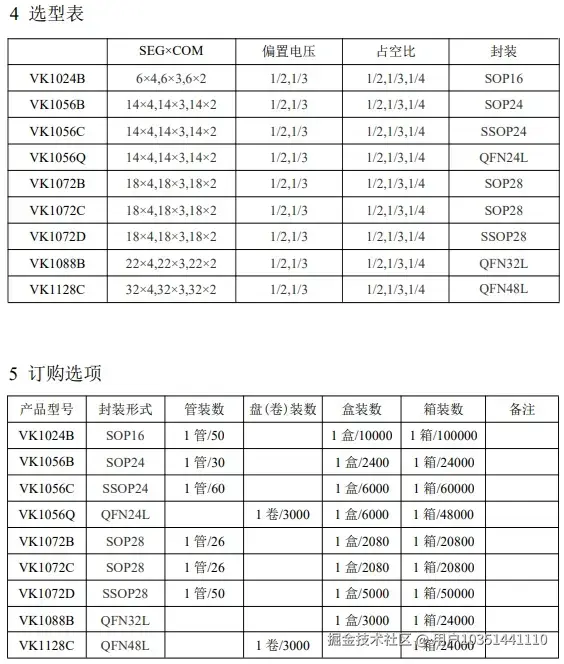

RAM映射LCD控制器和驱动器系列 VK1024B 2.4V～5.2V 6seg4com 63 62 偏置电压1/2 1/3 S0P16 省电模式 VK1056B 2.4V～5.2V 14seg4com 143 142 偏置电压1/2 1/3 SOP24 省电模式 VK1056C 2.4V～5.2V 14seg4com 143 142 偏置电压1/2 1/3 SSOP24 省电模式 VK1072B 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP28 省电模式 VK1072C 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP28 省电模式 VK1072D 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SSOP28 省电模式 VK1088B 2.4V～5.2V 22seg4com 223 222 偏置电压1/2 1/3 QFN32（44mm PP=0.4mm）超小体积 VK1128C 2.4V～5.2V 32seg4com 323 322 偏置电压1/2 1/3 QFN48 (55mm PP=0.35mm)超小体积 VK0192M 2.4V～5.2V 24seg8com 偏置电压1/4 LQFP44 省电模式 VK0256 2.4V～5.2V 32seg8com 偏置电压1/4 QFP64 省电模式 VK0256B 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP64 省电模式 VK0256C 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP52 省电模式 VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式
