学习Three.js--纹理贴图(Texture)

前置核心说明

纹理贴图是 Three.js 中让3D模型呈现真实外观的核心手段，本质是将2D图片（纹理）「贴」到3D几何体表面，替代单一的纯色材质，实现照片级的视觉效果（如墙面纹理、地面瓷砖、金属质感、木纹等）。

核心规则

  1. 核心流程：加载图片 → 创建纹理对象(Texture) → 绑定到材质.map属性 → 几何体通过UV坐标映射纹理；
  2. 颜色空间必设：加载纹理后必须设置 texture.colorSpace = THREE.SRGBColorSpace，否则图片会出现偏色（Three.js r152+ 版本新增，适配真实色彩）；
  3. UV坐标是桥梁：UV坐标（2D）关联纹理图片和几何体顶点（3D），是纹理「贴在哪个位置」的核心控制手段；
  4. 材质适配：所有 Mesh 系列材质（MeshBasicMaterial/MeshStandardMaterial 等）都支持 map 纹理属性，仅 Line/Points/Sprite 材质不支持。

一、纹理核心概念与基础加载

1. 核心术语解析

术语核心说明
纹理对象（Texture）Three.js 对2D图片的封装，包含图片数据、映射规则、重复模式等属性
UV坐标2D纹理坐标系（U=横向，V=纵向），范围默认0~1，(0,0)=图片左下角，(1,1)=图片右上角
纹理加载器（TextureLoader）Three.js 专门用于加载图片并生成纹理对象的工具类
映射（Mapping）纹理通过UV坐标与几何体顶点的绑定关系，决定图片哪部分贴在几何体哪个位置

2. 纹理加载（TextureLoader）：完整用法与参数

TextureLoader 是加载纹理的核心工具，支持单张加载、批量加载，可处理加载进度/错误/完成回调。

2.1 基础加载
// 1. 创建纹理加载器实例
const texLoader = new THREE.TextureLoader();

// 2. 加载图片并创建纹理对象
// 语法：texLoader.load(图片路径, 加载完成回调, 加载进度回调, 加载错误回调)
const texture = texLoader.load(
  './gravelly_sand_diff_1k.jpg', // 必传：图片路径（本地/CDN）
  (texture) => { // 可选：加载完成回调
    console.log('纹理加载完成', texture);
  },
  (xhr) => { // 可选：加载进度回调（xhr=XMLHttpRequest）
    console.log(`加载进度：${(xhr.loaded / xhr.total) * 100}%`);
  },
  (err) => { // 可选：加载错误回调
    console.error('纹理加载失败', err);
  }
);

// 3. 关键：设置颜色空间（避免图片偏色，r152+必加）
texture.colorSpace = THREE.SRGBColorSpace;
2.2 TextureLoader 核心参数（load方法）
参数名类型必填说明
urlString是图片路径（支持本地相对路径、CDN链接、Base64）
onLoadFunction否加载完成回调，参数为生成的Texture对象
onProgressFunction否加载进度回调，参数为XMLHttpRequest对象
onErrorFunction否加载失败回调，参数为错误对象
2.3 批量加载纹理（TextureLoader+Promise）
// 封装批量加载函数
async function loadTextures(urls) {
  const loader = new THREE.TextureLoader();
  const textures = [];
  for (const url of urls) {
    const texture = await new Promise((resolve, reject) => {
      loader.load(url, resolve, null, reject);
    });
    texture.colorSpace = THREE.SRGBColorSpace;
    textures.push(texture);
  }
  return textures;
}

// 使用：加载多张纹理
const urls = ['./texture1.jpg', './texture2.jpg'];
loadTextures(urls).then(textures => {
  console.log('所有纹理加载完成', textures);
});
2.4 跨域问题解决

加载本地图片或跨域CDN图片时，若出现 THREE.WebGLRenderer: Texture has no image data 错误：

  1. 本地开发：启动HTTP服务（如VSCode的Live Server），不要直接打开HTML文件；
  2. CDN/服务器：配置图片服务器的CORS跨域头（Access-Control-Allow-Origin: *）；
  3. 临时方案：将图片转为Base64格式嵌入代码（适合小图片）。

二、UV坐标核心解析（纹理映射的关键）

UV坐标是「2D纹理」和「3D几何体」的桥梁，决定了纹理图片的哪部分会贴在几何体的哪个面上。

1. UV坐标基础规则

UV坐标对应图片位置说明
(0, 0)图片左下角纹理原点
(1, 0)图片右下角U轴（横向）最大值
(0, 1)图片左上角V轴（纵向）最大值
(1, 1)图片右上角UV坐标最大值
(0.5, 0.5)图片中心UV中点

2. 自定义UV坐标（BufferGeometry）

预设几何体（BoxGeometry/SphereGeometry）已内置UV坐标，若使用自定义 BufferGeometry，需手动定义UV属性：

2.1 完整映射（纹理全部显示）
// 步骤1：创建自定义几何体（4个顶点的矩形）
const geometry = new THREE.BufferGeometry();
const vertices = new Float32Array([
  -0.5, -0.5, 0, // 顶点0
   0.5, -0.5, 0, // 顶点1
   0.5,  0.5, 0, // 顶点2
  -0.5,  0.5, 0  // 顶点3
]);
geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

// 步骤2：定义UV坐标（完整映射，4个顶点对应图片4个角）
const uvs = new Float32Array([
  0, 0,  // 顶点0 → 图片左下角
  1, 0,  // 顶点1 → 图片右下角
  1, 1,  // 顶点2 → 图片右上角
  0, 1   // 顶点3 → 图片左上角
]);
// 绑定UV属性：itemSize=2（每2个值为一组UV坐标）
geometry.setAttribute('uv', new THREE.BufferAttribute(uvs, 2));
2.2 局部映射（仅显示纹理1/4区域）
// UV坐标范围设为0~0.5，仅映射图片左下角1/4区域
const uvs = new Float32Array([
  0,   0,   // 顶点0 → 图片(0,0)
  0.5, 0,   // 顶点1 → 图片(0.5,0)
  0.5, 0.5, // 顶点2 → 图片(0.5,0.5)
  0,   0.5  // 顶点3 → 图片(0,0.5)
]);
geometry.setAttribute('uv', new THREE.BufferAttribute(uvs, 2));
2.3 圆形几何体映射（CircleGeometry）

CircleGeometry 内置了适配圆形的UV坐标，无需自定义，直接绑定纹理即可：

// 创建圆形几何体（半径2，分段数100，越高分段越平滑）
const geometry = new THREE.CircleGeometry(2, 100);

// 加载纹理
const texLoader = new THREE.TextureLoader();
const texture = texLoader.load('./gravelly_sand_diff_1k.jpg');
texture.colorSpace = THREE.SRGBColorSpace;

// 创建材质（双面渲染，避免背面不可见）
const material = new THREE.MeshBasicMaterial({
  map: texture, // 绑定纹理
  side: THREE.DoubleSide
});

// 创建网格对象
const circleMesh = new THREE.Mesh(geometry, material);
scene.add(circleMesh);

3. 预设几何体UV特点

几何体UV坐标特点适用场景
BoxGeometry每个面独立UV，纹理会贴到6个面上立方体、盒子
SphereGeometryUV按经纬度分布，纹理包裹球体星球、球体模型
PlaneGeometry单平面UV，完整映射纹理地面、墙面
CircleGeometry圆形UV，纹理适配圆形圆形地面、雷达图

三、纹理对象核心属性（参数详解+用法）

纹理对象（Texture）的核心属性决定了纹理的显示方式（重复、偏移、旋转等），是实现瓷砖阵列、UV动画的关键，以下是高频使用的属性：

1. 重复模式：wrapS / wrapT

控制纹理在U轴（横向）/V轴（纵向）超出0~1范围时的显示模式，必须配合 repeat 属性使用。

属性值说明示例
THREE.ClampToEdgeWrapping（默认）超出范围时，拉伸纹理最后一行/列像素纹理只显示一次，边缘拉伸
THREE.RepeatWrapping超出范围时，重复显示纹理实现瓷砖、地板阵列效果
THREE.MirroredRepeatWrapping超出范围时，镜像重复显示纹理无缝拼接的对称纹理
用法示例（地面瓷砖阵列）
const geometry = new THREE.PlaneGeometry(10, 10); // 10x10的地面
const texLoader = new THREE.TextureLoader();
const texture = texLoader.load('./cizhuang.jpg');
texture.colorSpace = THREE.SRGBColorSpace;

// 1. 设置重复模式（U/V轴都重复）
texture.wrapS = THREE.RepeatWrapping; // U轴（横向）
texture.wrapT = THREE.RepeatWrapping; // V轴（纵向）

// 2. 设置重复数量（U轴10次，V轴10次）
texture.repeat.set(10, 10); // 格式：repeat.set(U重复数, V重复数)

// 3. 创建材质并绑定纹理
const material = new THREE.MeshLambertMaterial({ map: texture });
const groundMesh = new THREE.Mesh(geometry, material);
groundMesh.rotation.x = -Math.PI / 2; // 旋转为地面
scene.add(groundMesh);

2. 重复数量：repeat

  • 类型：THREE.Vector2（包含x/y属性，对应U/V轴）；
  • 作用：设置纹理在U/V轴的重复次数，值越大，纹理显示越多块；
  • 用法：
    texture.repeat.x = 10; // U轴重复10次
texture.repeat.y = 10; // V轴重复10次
// 或批量设置
texture.repeat.set(10, 10);

3. 偏移：offset

  • 类型：THREE.Vector2（x=U轴偏移，y=V轴偏移）；
  • 范围：0~1（偏移1=整个纹理宽度/高度）；
  • 作用：控制纹理在几何体上的偏移位置，常用于UV动画；
  • 用法：
    texture.offset.x = 0.5; // U轴向右偏移50%
texture.offset.y = 0.5; // V轴向上偏移50%
// 或批量设置
texture.offset.set(0.5, 0.5);

4. 旋转：rotation

  • 类型：Number（弧度）；
  • 作用：纹理绕中心点旋转，单位为弧度；
  • 配合属性：center（设置旋转中心，默认(0.5,0.5)即纹理中心）；
  • 用法：
    texture.rotation = Math.PI / 4; // 旋转45°
texture.center.set(0.5, 0.5); // 绕纹理中心旋转（默认值）
// 绕图片左下角旋转
texture.center.set(0, 0);

5. 纹理过滤：magFilter / minFilter

控制纹理在「放大/缩小」时的显示质量，解决纹理模糊/锯齿问题：

属性作用推荐值
magFilter纹理放大时的过滤方式THREE.LinearFilter（线性过滤，平滑）
minFilter纹理缩小时的过滤方式THREE.LinearMipmapLinearFilter（Mipmap线性过滤，最清晰）
用法：
// 提升纹理显示质量（解决模糊）
texture.magFilter = THREE.LinearFilter;
texture.minFilter = THREE.LinearMipmapLinearFilter;
texture.generateMipmaps = true; // 生成Mipmap（minFilter生效必备）

6. 各向异性过滤：anisotropy

  • 类型：Number；
  • 作用：提升纹理在倾斜视角下的清晰度（如地面纹理斜看时不模糊）；
  • 用法：
    // 获取渲染器支持的最大各向异性值
const maxAnisotropy = renderer.capabilities.getMaxAnisotropy();
texture.anisotropy = maxAnisotropy; // 设置为最大值，效果最佳

四、纹理高级应用场景（完整用法+示例）

1. UV动画（纹理滚动）

通过动态修改 texture.offset 实现纹理滚动（如流水、火焰、移动的地面）：

// 加载纹理
const texLoader = new THREE.TextureLoader();
const texture = texLoader.load('./water.jpg');
texture.colorSpace = THREE.SRGBColorSpace;
// 开启重复模式（动画更自然）
texture.wrapS = THREE.RepeatWrapping;
texture.repeat.x = 5; // U轴重复5次

// 动画循环
function animate() {
  requestAnimationFrame(animate);
  // U轴偏移量递增，实现纹理向右滚动
  texture.offset.x += 0.01;
  // 可选：V轴偏移，实现斜向滚动
  // texture.offset.y += 0.005;

  controls.update();
  renderer.render(scene, camera);
}
animate();

2. 阵列+UV动画组合（瓷砖地面滚动）

// 加载瓷砖纹理
const texture = texLoader.load('./cizhuang.jpg');
texture.colorSpace = THREE.SRGBColorSpace;

// 1. 设置阵列模式
texture.wrapS = THREE.RepeatWrapping;
texture.wrapT = THREE.RepeatWrapping;
texture.repeat.set(10, 10); // 10x10瓷砖

// 2. 动画循环（UV滚动）
function animate() {
  requestAnimationFrame(animate);
  texture.offset.x += 0.005; // 缓慢向右滚动
  texture.offset.y += 0.002; // 缓慢向上滚动

  controls.update();
  renderer.render(scene, camera);
}
animate();

3. 多纹理叠加（基础色+法线+粗糙度）

PBR材质（MeshStandardMaterial）支持多纹理叠加，实现更真实的质感：

// 加载多组纹理
const texLoader = new THREE.TextureLoader();
const colorMap = texLoader.load('./wood_color.jpg'); // 基础色纹理
const normalMap = texLoader.load('./wood_normal.jpg'); // 法线纹理（凹凸感）
const roughnessMap = texLoader.load('./wood_roughness.jpg'); // 粗糙度纹理

// 设置颜色空间（仅基础色纹理需要）
colorMap.colorSpace = THREE.SRGBColorSpace;

// 创建PBR材质，绑定多纹理
const material = new THREE.MeshStandardMaterial({
  map: colorMap, // 基础色
  normalMap: normalMap, // 法线（凹凸）
  roughnessMap: roughnessMap, // 粗糙度
  roughness: 1.0, // 全局粗糙度（与纹理叠加）
  metalness: 0.1 // 金属度
});

五、完整实战示例（纹理加载+UV自定义+阵列+动画）

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8">
  <title>Three.js 纹理贴图完整示例</title>
  <style>body { margin: 0; overflow: hidden; }</style>
</head>
<body>
  <script>
    import * as THREE from 'https://threejsfundamentals.org/threejs/resources/threejs/r132/build/three.module.js';
    import { OrbitControls }  from "https://threejsfundamentals.org/threejs/resources/threejs/r132/examples/jsm/controls/OrbitControls.js";

    // 1. 创建三大核心
    const scene = new THREE.Scene();
    const camera = new THREE.PerspectiveCamera(75, window.innerWidth/window.innerHeight, 0.1, 1000);
    const renderer = new THREE.WebGLRenderer({ antialias: true });
    renderer.setSize(window.innerWidth, window.innerHeight);
    document.body.appendChild(renderer.domElement);
    camera.position.set(3, 3, 5);

    // 2. 加载纹理（示例使用CDN纹理，避免本地路径问题）
    const texLoader = new THREE.TextureLoader();
    // 瓷砖纹理（CDN示例）
    const texture = texLoader.load('https://threejs.org/examples/textures/tiles/tiles_diff.jpg', () => {
      renderer.render(scene, camera); // 加载完成后渲染
    });
    // 关键：设置颜色空间，避免偏色
    texture.colorSpace = THREE.SRGBColorSpace;

    // 3. 纹理配置（阵列+过滤优化）
    texture.wrapS = THREE.RepeatWrapping;
    texture.wrapT = THREE.RepeatWrapping;
    texture.repeat.set(8, 8); // 8x8瓷砖阵列
    // 提升纹理质量
    texture.magFilter = THREE.LinearFilter;
    texture.minFilter = THREE.LinearMipmapLinearFilter;
    texture.generateMipmaps = true;
    // 开启各向异性过滤
    texture.anisotropy = renderer.capabilities.getMaxAnisotropy();

    // 4. 创建地面几何体（PlaneGeometry）
    const groundGeo = new THREE.PlaneGeometry(10, 10);
    const groundMat = new THREE.MeshStandardMaterial({
      map: texture,
      side: THREE.DoubleSide
    });
    const groundMesh = new THREE.Mesh(groundGeo, groundMat);
    groundMesh.rotation.x = -Math.PI / 2; // 旋转为地面
    scene.add(groundMesh);

    // 5. 创建立方体（自定义UV示例）
    const cubeGeo = new THREE.BoxGeometry(2, 2, 2);
    // 自定义立方体UV（仅修改正面，其他面默认）
    const uvs = new Float32Array([
      0, 0, 1, 0, 1, 1, 0, 1, // 正面UV（完整映射）
      0, 0, 0.5, 0, 0.5, 0.5, 0, 0.5, // 右侧面UV（1/4映射）
      // 其他面UV省略，使用默认值
    ]);
    cubeGeo.setAttribute('uv', new THREE.BufferAttribute(uvs, 2));
    const cubeMat = new THREE.MeshStandardMaterial({ map: texture });
    const cubeMesh = new THREE.Mesh(cubeGeo, cubeMat);
    cubeMesh.position.y = 1; // 立方体放在地面上
    scene.add(cubeMesh);

    // 6. 添加光源（PBR材质需要光源）
    const ambientLight = new THREE.AmbientLight(0xffffff, 0.5);
    const dirLight = new THREE.DirectionalLight(0xffffff, 1);
    dirLight.position.set(5, 8, 5);
    scene.add(ambientLight, dirLight);

    // 7. 轨道控制器
    const controls = new OrbitControls(camera, renderer.domElement);
    controls.enableDamping = true;
    controls.dampingFactor = 0.05;

    // 8. UV动画循环
    function animate() {
      requestAnimationFrame(animate);
      // 纹理缓慢滚动（U轴+V轴）
      texture.offset.x += 0.002;
      texture.offset.y += 0.001;
      // 立方体旋转
      cubeMesh.rotation.x += 0.01;
      cubeMesh.rotation.y += 0.01;

      controls.update();
      renderer.render(scene, camera);
    }
    animate();

    // 9. 窗口适配
    window.addEventListener('resize', () => {
      camera.aspect = window.innerWidth / window.innerHeight;
      camera.updateProjectionMatrix();
      renderer.setSize(window.innerWidth, window.innerHeight);
    });
  </script>
</body>
</html>

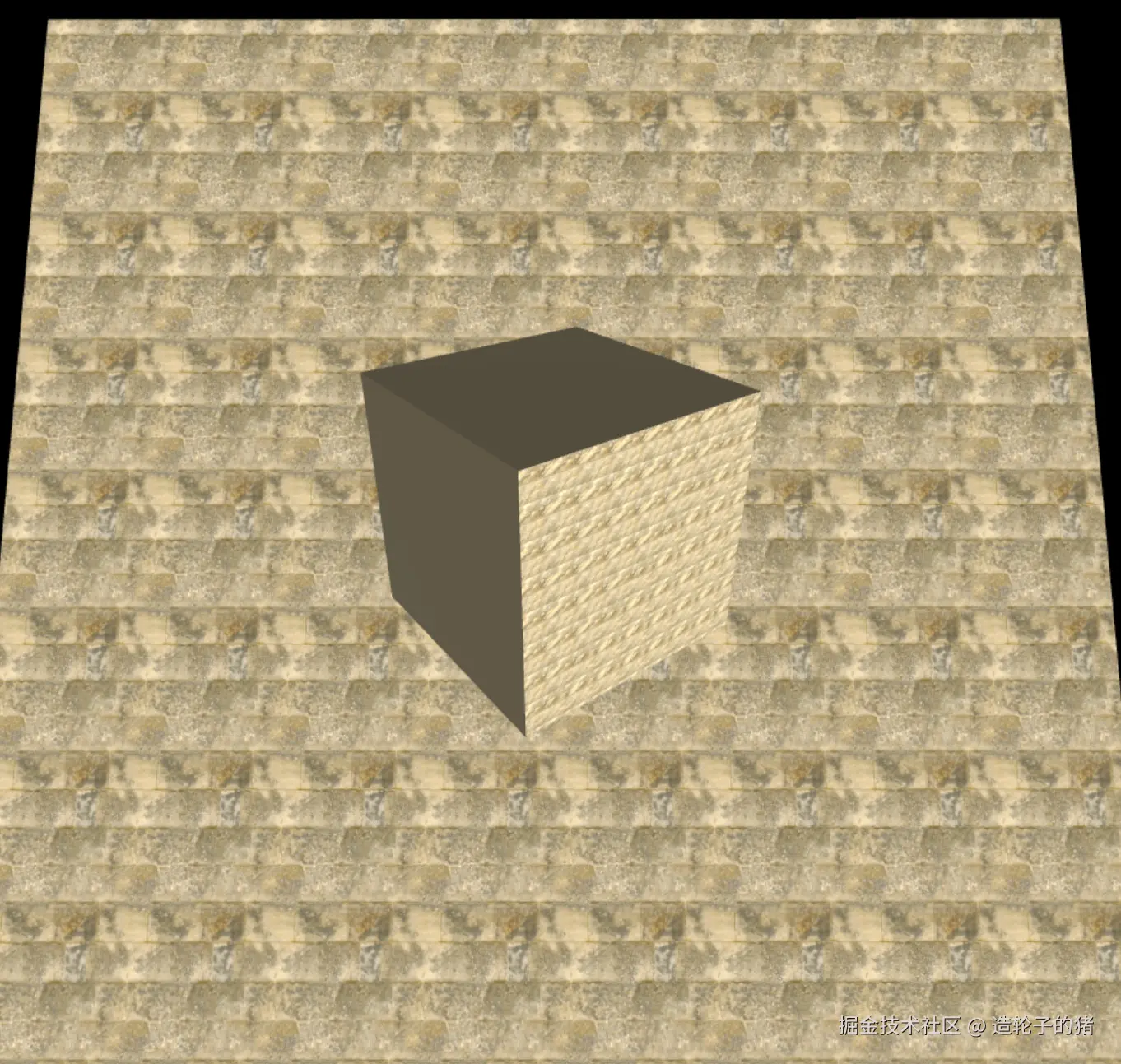

示例效果


  1. 场景包含10x10的瓷砖地面，纹理8x8阵列显示，且缓慢滚动；
  2. 地面上有一个立方体，正面完整映射纹理，右侧面仅显示纹理1/4区域；
  3. 支持鼠标旋转/缩放视角，立方体自动旋转，纹理滚动动画流畅；
  4. 纹理显示清晰，无偏色、无模糊问题。

六、纹理优化与避坑指南

1. 性能优化技巧

  • 图片尺寸优化：纹理图片尺寸建议为2的幂次方（如256x256、512x512、1024x1024），GPU处理更快；
  • 复用纹理对象：多个模型使用同一张纹理时，复用同一个Texture对象，避免重复加载；
  • 关闭不必要的功能：静态纹理关闭generateMipmaps，减少内存占用；
  • 压缩纹理：使用basis Universal等压缩纹理格式，减小图片体积，提升加载速度。

2. 常见坑点与解决

问题原因解决方法
纹理偏色未设置colorSpace添加texture.colorSpace = THREE.SRGBColorSpace
纹理不显示跨域问题/图片路径错误启动HTTP服务/检查路径/配置CORS
纹理模糊过滤方式未优化设置magFilter=LinearFilter+minFilter=LinearMipmapLinearFilter
阵列不生效未设置wrapS/wrapT开启texture.wrapS/wrapT = THREE.RepeatWrapping
UV动画卡顿偏移量递增过快减小offset递增步长（如0.001~0.01）

核心总结

  1. 核心流程：TextureLoader加载图片 → 设置colorSpace → 配置纹理属性（wrap/repeat/offset） → 绑定到材质.map → 几何体UV映射；
  2. UV坐标：0~1范围，是纹理与几何体的桥梁，自定义几何体需手动设置UV属性；
  3. 关键属性：
    • wrapS/wrapT：控制重复模式，实现瓷砖阵列；
    • repeat：设置重复数量；
    • offset：实现UV动画；
    • colorSpace：避免纹理偏色（r152+必加）；
  4. 优化原则：图片尺寸为2的幂次方，开启各向异性过滤，复用纹理对象，关闭不必要的Mipmap。
avatar
文章
阅读
粉丝
