在数字化设计与地理信息系统（GIS）融合的时代，DXF文件作为跨平台图形数据交换的重要载体，其高效处理与应用已成为行业必备技能。本文将系统介绍DXF文件的定义、应用场景，并重点阐述如何通过GISBox实现DXF文件的导入、编辑与服务发布，为相关从业者提供实用指南。
一、什么是DXF文件？
DXF文件的全称是Drawing Exchange Format，即绘图交换格式，是由Autodesk公司开发的一种矢量图形文件格式，主要用于不同CAD（计算机辅助设计）软件之间的图形数据交换与共享，几乎所有的主流CAD软件都支持导入和导出，解决了不同CAD软件原生格式不兼容的问题，让图纸可以在不同平台间流转。
二、DXF文件的常见用途
1、CAD软件间的图纸传输：这是主要的用途，比如将软件按绘制的建工施工图导出为DXF，再导入到Revit中进行深化设计。
2、GIS与CAD的数据互通：在GIS领域，DXF常作为CAD数据向GIS软件（如QGIS、GISBox）迁移的中间格式，用于将CAD中的地形、地物、管线等数据导入GIS平台进行空间分析。
3、工业制造领域：用于激光切割、数控加工（CNC）等场景，传递加工所需的图形轮廓数据。
三、GISBox的场景优势
GISBox有着强大的三维场景编辑能力，包括倾斜摄影数据的编辑，如选中区域的压平，扣除，倾斜摄影单体化。地形数据的编辑， 如地形调整，水面WaterMask绘制，城市模型的一键自动生成和样式配置，支持地图框选，支持场景中导入矢量数据如：shape文件、geojson文件、DWG文件和DXF文件等。最后还可以一键发布成服务，并在预览框架中进行查看。
四、如何将DXF文件导入场景并发布？

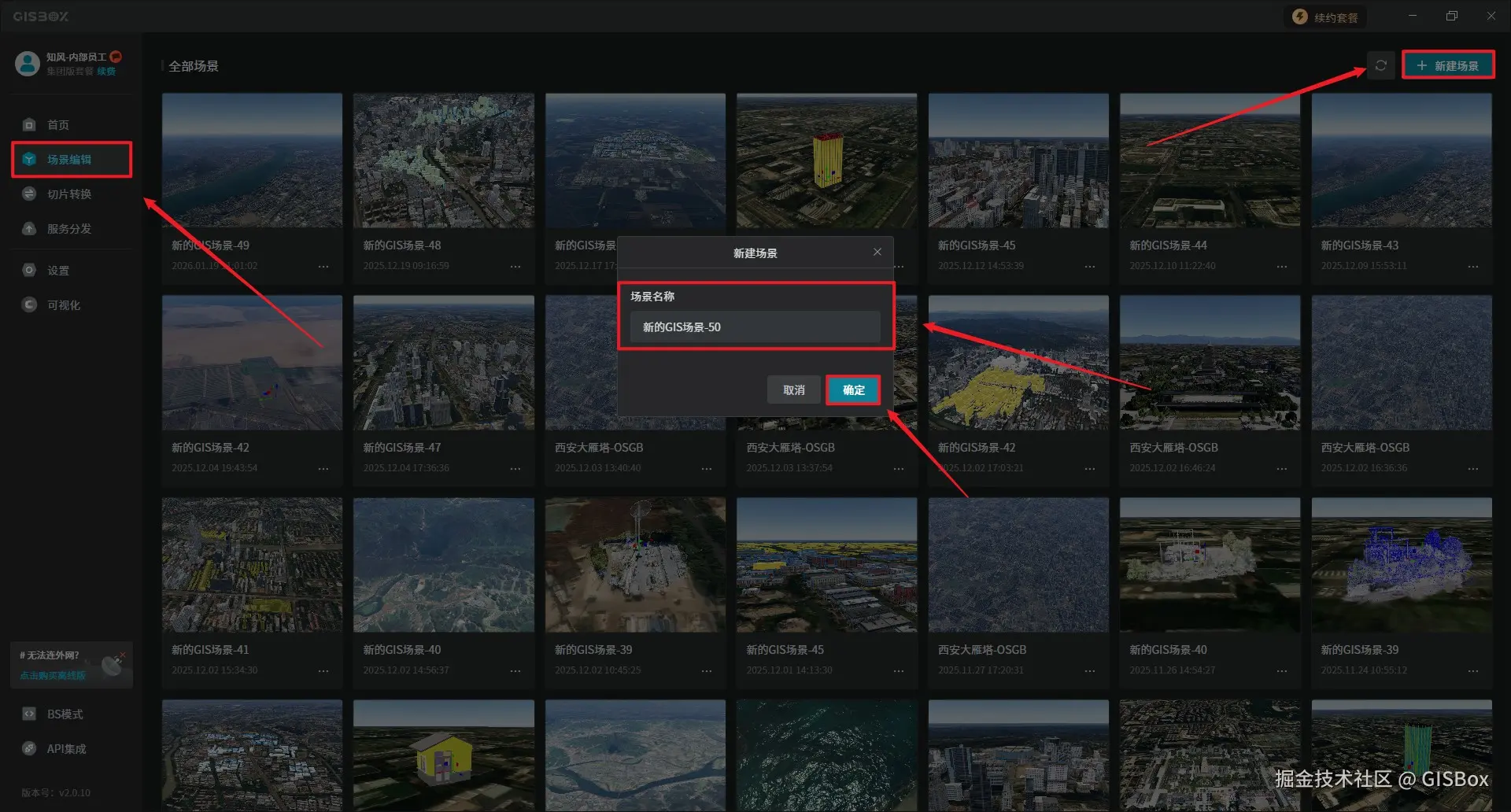

1、首先，打开我们已经下载好的 “GISBox” 软件，点击左侧模块栏中的 “场景编辑” ，在该界面中点击右上角的 “新建场景” 按钮，在新建场景的弹框中输入 “场景名称” ，完成后点击 “确定” 。

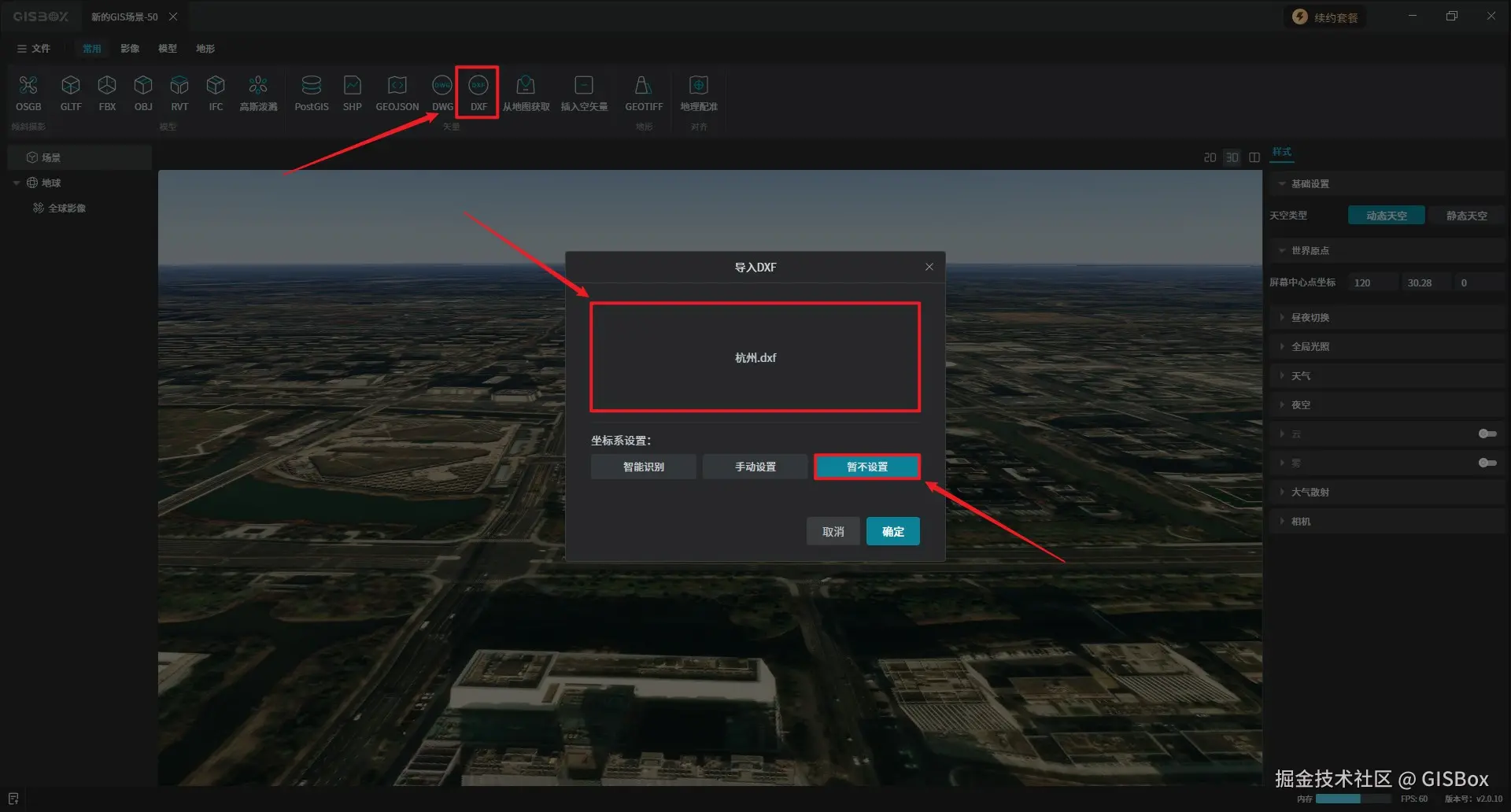

2、场景创建成功后，在界面上方的 “矢量” 中点击 “DXF” 。在弹出的导入DXF窗口中将本地的DXF文件导入进去并点击 “暂不设置” 。
3、导入后，我们点击 “2D” 栏，可以清楚看到杭州的大致地图。

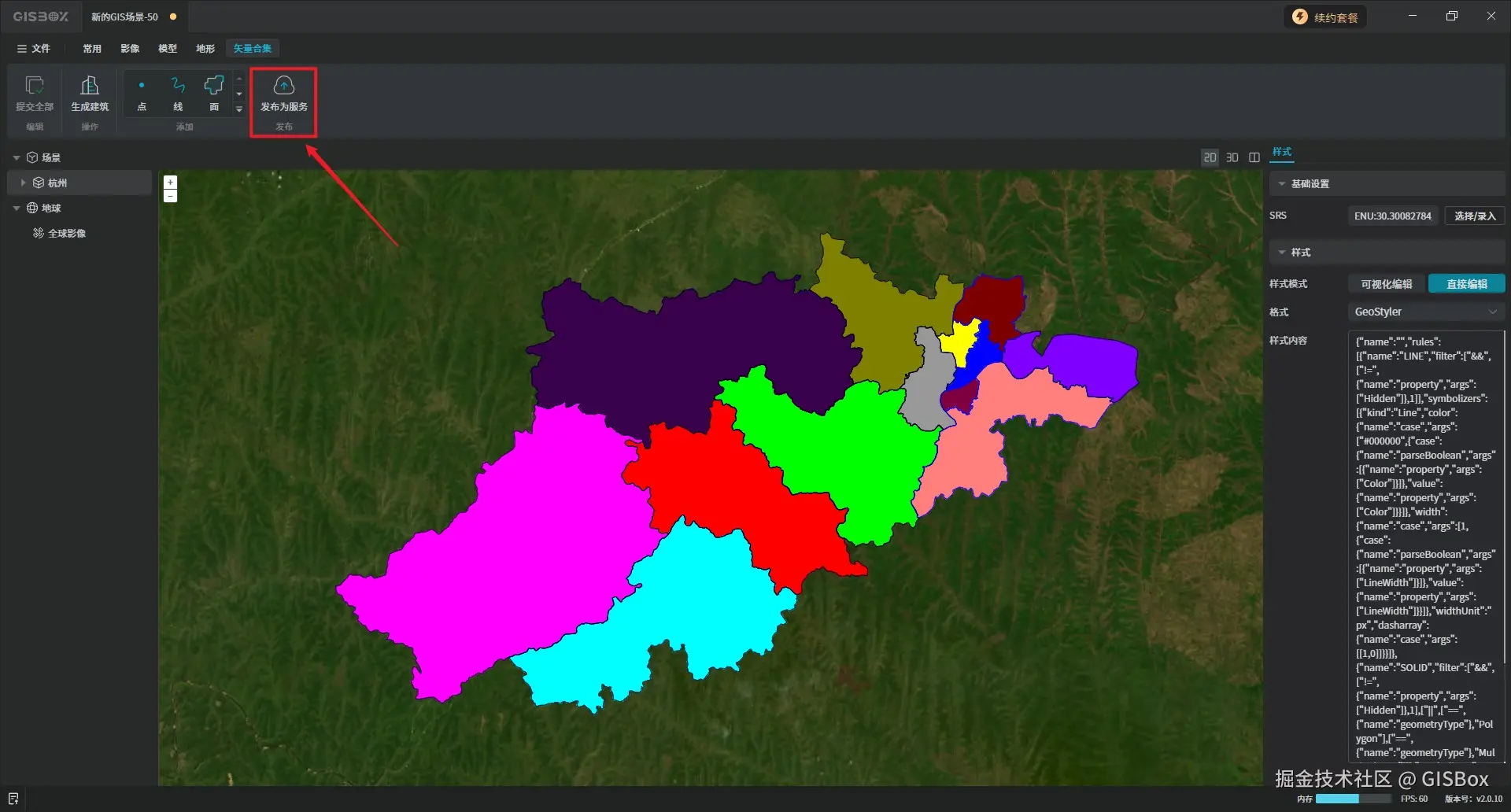

4、点击矢量合集中的 “发布为服务” ，发布成功后，会自动在服务发布的 “矢量服务” 中添加。

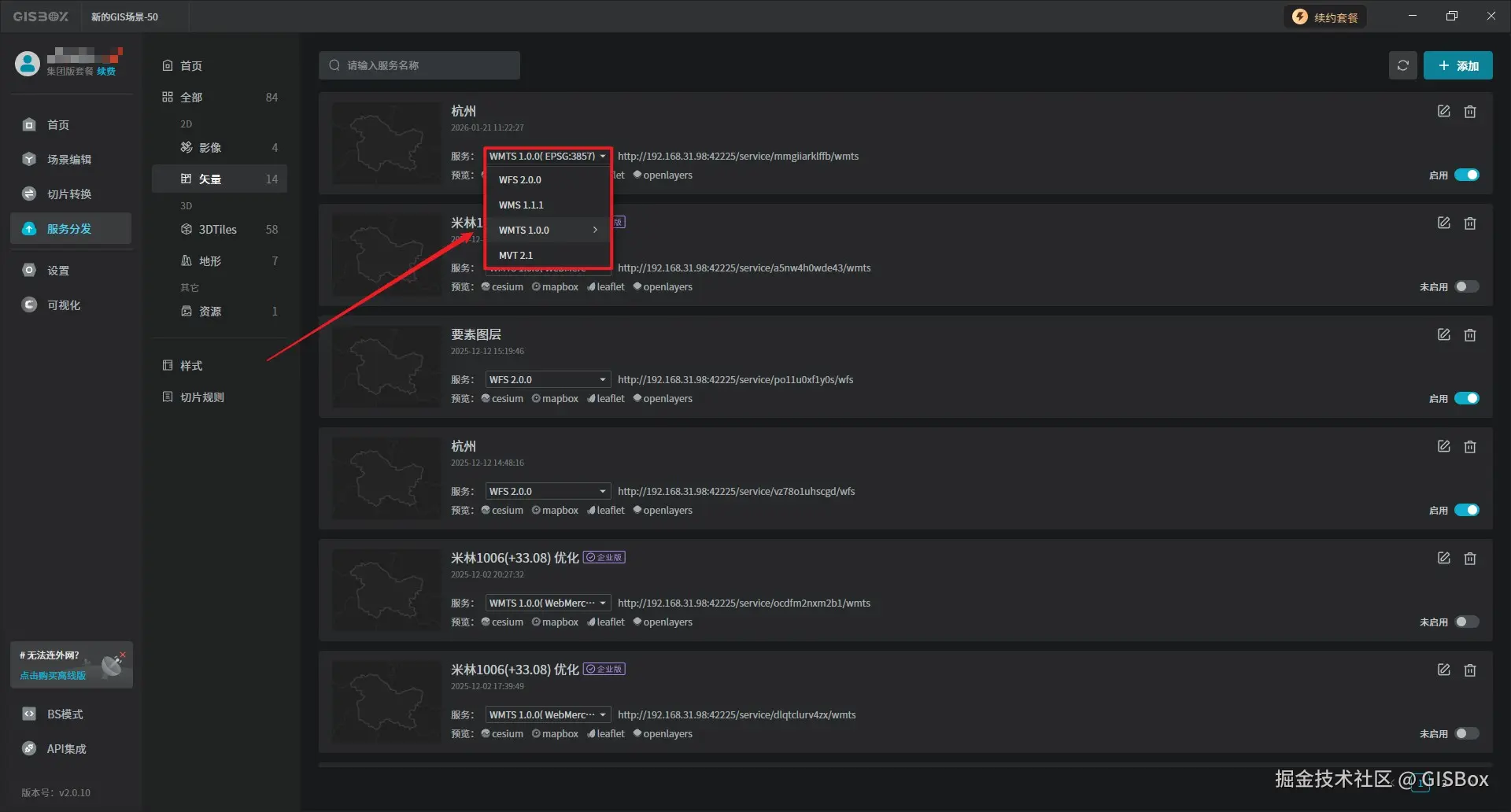

5、我们可以发布不同类型的服务，如：WFS、WMS、WMTS以及MVT。这里我选择了WMTS协议。
6、GISBox还提供了多种类的预览框架，主要有cesium、mapbox、leaflet、openlayers。选择合适的预览框架，可以方便我们之间在浏览器中进行预览。
7、生成的服务地址也支持应用到其他的GIS平台中或数字孪生项目中，如山海经鲸可视化。
五、总结
DXF文件凭借其广泛的兼容性，在CAD与GIS数据互通中发挥着关键作用。GISBox以其强大的场景编辑能力和便捷的服务发布功能，为DXF文件的高效应用提供了一站式解决方案。无论是工程设计、空间分析还是数字孪生项目，掌握DXF与GISBox的协同应用，都将显著提升工作效率与数据价值。
