前置核心说明

BufferGeometry 是 Three.js 中所有几何体的底层核心（BoxGeometry/SphereGeometry 等预设几何体均基于它构建），也是官方唯一推荐使用的几何体类型（旧版 Geometry 已被废弃）。

核心区别与优势（为什么用 BufferGeometry）

类型	核心特点	性能	官方态度
BufferGeometry（缓冲几何体）	顶点数据存储在「类型化数组」（Float32Array 等）中，直接对接 GPU 内存	极高（GPU 直接读取，无数据转换）	主推，唯一维护
Geometry（旧版几何体）	顶点数据存储在普通数组中，需转换后才能给 GPU 使用	较低（多一层数据转换）	废弃，不再维护

核心逻辑

BufferGeometry 本身是「空容器」，没有任何预设形状，你需要通过定义顶点数据（坐标、颜色、纹理坐标等）来「自定义任意几何形状」，核心是：
类型化数组（顶点数据）→ BufferAttribute（属性封装）→ BufferGeometry（绑定属性）→ 渲染对象（Mesh/Line/Points）

---

一、BufferGeometry 核心概念与基础用法

1. 核心术语解释

• 顶点（Vertex）：3D 空间中的一个点，由 X/Y/Z 三个坐标值组成，是构成几何体的最基本单元；
• 类型化数组：如 Float32Array（32位浮点数组），专门用于存储顶点数据，比普通数组更节省内存、GPU 读取更快；
• BufferAttribute：Three.js 对「类型化数组」的封装，告诉 Three.js 「数组中的数据如何分组解析」（比如每3个值为一组表示一个顶点坐标）；
• 属性（Attribute）：几何体的「数据维度」，如 position（顶点坐标）、color（顶点颜色）、uv（纹理坐标）、normal（法线）等，一个几何体可绑定多个属性。

2. 基础使用流程

以下是从「创建空几何体」到「渲染自定义形状」的完整流程

步骤1：创建空的 BufferGeometry 容器

// 语法：无参数，创建空的缓冲几何体
const geometry = new THREE.BufferGeometry();

步骤2：定义顶点数据（类型化数组）

顶点数据必须用 类型化数组（不能用普通数组），常用：

• Float32Array：存储浮点型数据（坐标、颜色、UV 等，最常用）；
• Uint16Array：存储无符号16位整数（索引数据）。

// 顶点坐标数据：每3个值为一组（X,Y,Z），表示一个顶点的3D坐标
// 示例：6个顶点，对应2个三角形（Mesh 默认按三角面渲染）
const vertices = new Float32Array([
  0, 0, 0,   // 顶点1：(0,0,0)
  50, 0, 0,  // 顶点2：(50,0,0)
  0, 100, 0, // 顶点3：(0,100,0) → 第一个三角形（顶点1-2-3）
  0, 0, 10,  // 顶点4：(0,0,10)
  0, 0, 100, // 顶点5：(0,0,100)
  50, 0, 10  // 顶点6：(50,0,10) → 第二个三角形（顶点4-5-6）
]);

步骤3：创建 BufferAttribute

// 语法：new THREE.BufferAttribute(类型化数组, 组内元素数量, 是否归一化)
// 关键：itemSize=3 → 每3个值为一组（对应X/Y/Z坐标）
const positionAttribute = new THREE.BufferAttribute(vertices, 3);

BufferAttribute 参数	类型	默认值	核心说明
array	TypedArray	—	必传，存储顶点数据的类型化数组
itemSize	Number	—	必传，每组的元素数量（坐标=3，颜色=3/4，UV=2）
normalized	Boolean	false	是否归一化数据（颜色数据常用，将0-255转为0-1）
usage	Number	THREE.StaticDrawUsage	数据使用方式（静态/动态，默认静态即可）

步骤4：将属性绑定到几何体

// 语法：geometry.setAttribute(属性名, BufferAttribute对象)
// 核心：属性名必须是固定值，如 "position"（坐标）、"color"（颜色）、"uv"（纹理）
geometry.setAttribute('position', positionAttribute);

步骤5：创建材质和渲染对象

// 材质：MeshBasicMaterial 不受光照影响，适合调试
const material = new THREE.MeshBasicMaterial({
  color: 0x00ff00,    // 基础颜色（无顶点颜色时生效）
  wireframe: false,   // 是否显示线框（true=线框，false=实体）
  side: THREE.DoubleSide // 双面渲染（避免背面不可见）
});

// 创建网格对象（将几何体+材质绑定）
const mesh = new THREE.Mesh(geometry, material);

// 添加到场景
scene.add(mesh);

---

二、BufferGeometry 核心参数与常用属性

1. 构造函数（无参数）

// 始终无参数，创建空几何体，后续通过 setAttribute 绑定数据
const geometry = new THREE.BufferGeometry();

2. 核心属性

属性名	类型	说明	示例
attributes	Object	存储所有绑定的属性（position/color/uv 等）	geometry.attributes.position → 获取坐标属性
index	BufferAttribute	索引缓冲区（优化顶点重复，下文详解）	geometry.setIndex(索引数组)
boundingBox	Box3	几何体的包围盒（自动计算，用于碰撞检测/裁剪）	geometry.computeBoundingBox() → 计算包围盒
boundingSphere	Sphere	几何体的包围球	geometry.computeBoundingSphere()
drawRange	Object	渲染范围（只渲染部分顶点）	geometry.drawRange = { start: 0, count: 3 } → 只渲染前3个顶点

3. 核心方法

方法名	说明	示例
setAttribute(name, attribute)	绑定属性到几何体	geometry.setAttribute('position', attr)
getAttribute(name)	获取已绑定的属性	geometry.getAttribute('position')
removeAttribute(name)	移除属性	geometry.removeAttribute('color')
setIndex(array)	设置索引缓冲区	geometry.setIndex(new Uint16Array([0,1,2]))
computeBoundingBox()	计算几何体包围盒	geometry.computeBoundingBox()
computeBoundingSphere()	计算几何体包围球	geometry.computeBoundingSphere()
computeVertexNormals()	计算顶点法线（让光照生效）	geometry.computeVertexNormals()
dispose()	销毁几何体（释放内存）	geometry.dispose()

---

三、BufferGeometry 进阶用法

1. 索引缓冲区（Index）：减少顶点重复

问题场景

绘制一个矩形（由两个三角面组成），直接定义顶点需要6个（重复2个）：
(0,0,0)、(1,0,0)、(0,1,0)、(1,0,0)、(1,1,0)、(0,1,0)

索引解决方案

• 定义4个唯一顶点 + 6个索引（指定三角面的顶点顺序），节省内存：

// 步骤1：创建空几何体
const geometry = new THREE.BufferGeometry();

// 步骤2：定义4个唯一顶点（无重复）
const vertices = new Float32Array([
  0, 0, 0,  // 顶点0
  1, 0, 0,  // 顶点1
  0, 1, 0,  // 顶点2
  1, 1, 0   // 顶点3
]);
const posAttr = new THREE.BufferAttribute(vertices, 3);
geometry.setAttribute('position', posAttr);

// 步骤3：定义索引（每3个值为一组，指定三角面的顶点索引）
// 第一个三角面：顶点0→1→2；第二个三角面：顶点1→3→2
const indices = new Uint16Array([
  0, 1, 2,
  1, 3, 2
]);
// 设置索引缓冲区
geometry.setIndex(new THREE.BufferAttribute(indices, 1));

// 步骤4：创建材质和网格
const material = new THREE.MeshBasicMaterial({ color: 0xff0000, side: THREE.DoubleSide });
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

核心优势

• 顶点数量从6个减少到4个，数据量降低33%；
• 复杂几何体（如球体）可减少大量重复顶点，性能提升显著。

2. 顶点颜色（Color Attribute）：每个顶点自定义颜色

核心逻辑

给几何体绑定 color 属性，材质开启 vertexColors: true，即可让每个顶点显示自定义颜色，三角面内自动渐变。

// 步骤1：创建空几何体 + 顶点坐标
const geometry = new THREE.BufferGeometry();
const vertices = new Float32Array([
  0, 0, 0,   // 顶点0
  1, 0, 0,   // 顶点1
  0, 1, 0    // 顶点2
]);
geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

// 步骤2：定义顶点颜色（每3个值为一组，RGB，0-1范围）
const colors = new Float32Array([
  1, 0, 0,   // 顶点0：红色
  0, 1, 0,   // 顶点1：绿色
  0, 0, 1    // 顶点2：蓝色
]);
geometry.setAttribute('color', new THREE.BufferAttribute(colors, 3));

// 步骤3：材质开启顶点颜色（关键）
const material = new THREE.MeshBasicMaterial({
  vertexColors: true, // 启用顶点颜色（覆盖基础color）
  side: THREE.DoubleSide
});

// 步骤4：创建网格
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

效果

三角面会从红色顶点渐变到绿色，再渐变到蓝色，实现多彩渐变效果。

3. 法线属性（Normal）：让光照生效

MeshStandardMaterial 等受光照影响的材质，需要「法线数据」才能计算光影，可手动定义或自动计算：

// 方式1：自动计算法线（推荐，适合简单几何体）
geometry.computeVertexNormals();

// 方式2：手动定义法线（精准控制，复杂几何体）
const normals = new Float32Array([
  0, 0, 1,  // 顶点0：法线朝向Z轴正方向
  0, 0, 1,  // 顶点1：法线朝向Z轴正方向
  0, 0, 1   // 顶点2：法线朝向Z轴正方向
]);
geometry.setAttribute('normal', new THREE.BufferAttribute(normals, 3));

4. UV 纹理坐标：绑定纹理贴图

UV 坐标（0-1范围）用于将2D图片贴到3D几何体上，每2个值为一组（U=横向，V=纵向）：

// 定义UV坐标（每2个值为一组）
const uvs = new Float32Array([
  0, 0,  // 顶点0：贴图左下角
  1, 0,  // 顶点1：贴图右下角
  0, 1   // 顶点2：贴图左上角
]);
geometry.setAttribute('uv', new THREE.BufferAttribute(uvs, 2));

// 加载纹理并绑定到材质
const textureLoader = new THREE.TextureLoader();
const texture = textureLoader.load('texture.jpg');
const material = new THREE.MeshBasicMaterial({ map: texture });

---

四、完整实战示例（自定义三角面+索引+顶点颜色）

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8">
  <title>BufferGeometry 完整示例</title>
  <style>body { margin: 0; overflow: hidden; }</style>
</head>
<body>
  <script type="module">
    import * as THREE from 'https://threejsfundamentals.org/threejs/resources/threejs/r132/build/three.module.js'
    import { OrbitControls }  from "https://threejsfundamentals.org/threejs/resources/threejs/r132/examples/jsm/controls/OrbitControls.js"
    // 1. 创建三大核心
    const scene = new THREE.Scene();
    const camera = new THREE.PerspectiveCamera(75, window.innerWidth/window.innerHeight, 0.1, 1000);
    const renderer = new THREE.WebGLRenderer({ antialias: true });
    renderer.setSize(window.innerWidth, window.innerHeight);
    document.body.appendChild(renderer.domElement);
    camera.position.z = 2;

    // 2. 自定义 BufferGeometry（带索引+顶点颜色）
    const geometry = new THREE.BufferGeometry();

    // 2.1 顶点坐标（4个唯一顶点，绘制矩形）
    const vertices = new Float32Array([
      -0.5, -0.5, 0,  // 顶点0
       0.5, -0.5, 0,  // 顶点1
      -0.5,  0.5, 0,  // 顶点2
       0.5,  0.5, 0   // 顶点3
    ]);
    geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

    // 2.2 顶点颜色（4个顶点对应4组颜色）
    const colors = new Float32Array([
      1, 0, 0,  // 顶点0：红
      0, 1, 0,  // 顶点1：绿
      0, 0, 1,  // 顶点2：蓝
      1, 1, 0   // 顶点3：黄
    ]);
    geometry.setAttribute('color', new THREE.BufferAttribute(colors, 3));

    // 2.3 索引缓冲区（指定三角面的顶点顺序）
    const indices = new Uint16Array([
      0, 1, 2,  // 第一个三角面：0→1→2
      1, 3, 2   // 第二个三角面：1→3→2
    ]);
    geometry.setIndex(new THREE.BufferAttribute(indices, 1));

    // 2.4 计算法线（可选，若用受光照材质则需要）
    geometry.computeVertexNormals();

    // 3. 创建材质（启用顶点颜色）
    const material = new THREE.MeshBasicMaterial({
      vertexColors: true, // 启用顶点颜色
      side: THREE.DoubleSide,
      wireframe: false
    });

    // 4. 创建网格并添加到场景
    const mesh = new THREE.Mesh(geometry, material);
    scene.add(mesh);

    // 5. 轨道控制器（交互）
    const controls = new THREE.OrbitControls(camera, renderer.domElement);
    controls.enableDamping = true;
    controls.dampingFactor = 0.05;

    // 6. 动画循环
    function animate() {
      requestAnimationFrame(animate);
      mesh.rotation.x += 0.01;
      mesh.rotation.y += 0.01;
      controls.update();
      renderer.render(scene, camera);
    }
    animate();

    // 7. 窗口适配
    window.addEventListener('resize', () => {
      camera.aspect = window.innerWidth / window.innerHeight;
      camera.updateProjectionMatrix();
      renderer.setSize(window.innerWidth, window.innerHeight);
    });
  </script>
</body>
</html>

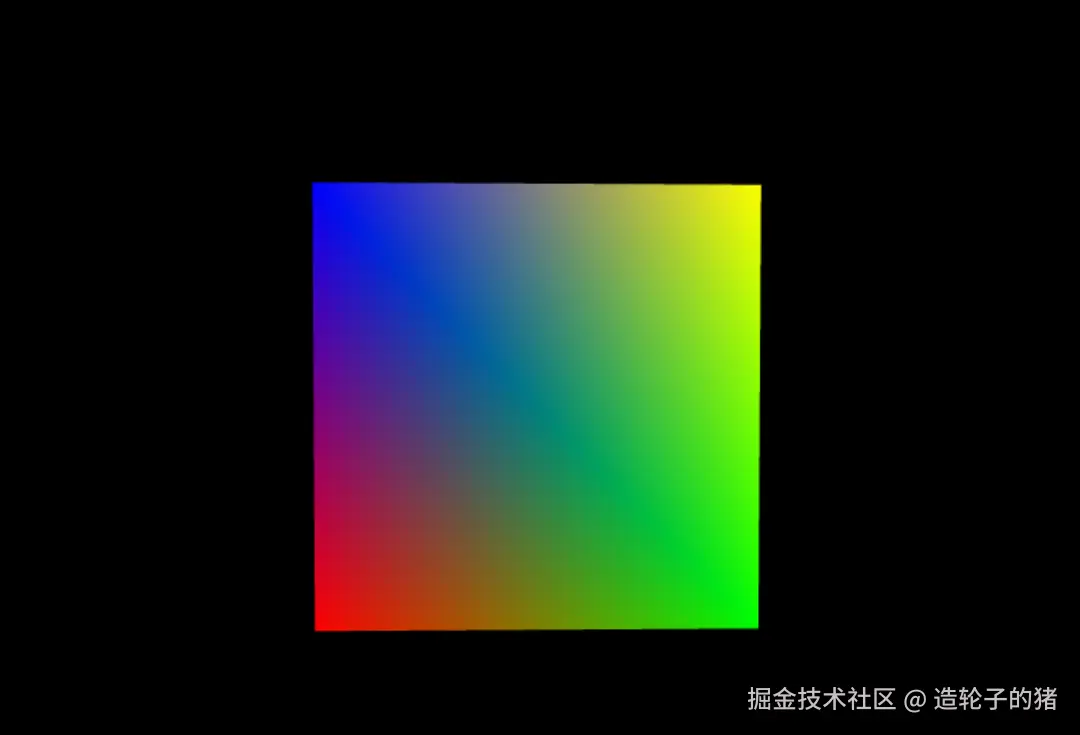

示例效果

• 场景中显示一个彩色矩形（由两个三角面组成）；
• 矩形顶点分别为红、绿、蓝、黄，面内自动渐变；
• 支持鼠标旋转/缩放视角，矩形缓慢旋转。

---

五、注意事项与性能优化

1. 关键注意点

• 类型化数组必须正确：顶点坐标用 Float32Array，索引用 Uint16Array/Uint32Array，不能混用；
• itemSize 必须匹配：坐标=3，颜色=3/4，UV=2，索引=1，错误会导致几何体显示异常；
• 双面渲染：自定义几何体默认只渲染正面，需设置 side: THREE.DoubleSide 避免背面不可见；
• 内存释放：不再使用的几何体，必须调用 geometry.dispose() 释放内存，避免内存泄漏。

2. 性能优化技巧

• 使用索引缓冲区：减少重复顶点，降低数据量；
• 控制顶点数量：复杂几何体按需分段，避免顶点过多；
• 静态数据复用：相同形状的几何体复用，无需重复创建；
• drawRange 局部渲染：只渲染需要显示的顶点范围，减少计算。

---

核心总结

1. 核心地位：BufferGeometry 是 Three.js 所有几何体的底层核心，官方唯一推荐使用；
2. 核心流程：类型化数组→BufferAttribute→setAttribute→绑定到渲染对象；
3. 核心优化：索引缓冲区可减少顶点重复，是高性能自定义几何体的关键；
4. 核心属性：position（坐标）、color（颜色）、uv（纹理）、normal（法线）是最常用的属性；
5. 性能原则：用类型化数组、复用几何体、释放无用数据，最大化 GPU 渲染效率。
