🌍 3GPP NTN Timing Advance 仿真计算器

面向 3GPP R17/R18 Non-Terrestrial Networks 的高精度 TA 及其预补偿算法实现

📌 为什么选择本仿真平台？

痛点	本平台解决方案
🎯 不仅是公式堆砌	✅ 完整工程实现：从 WGS-84 坐标转换到光行时修正的完整链路
🔬 不仅是理论推导	✅ 所见即所得：提供 GUI 计算器，参数调整立即生效，直观理解物理过程
⚠️ 不仅是几何计算	✅ 高精度物理修正：包含定点迭代光行时修正 & Hopfield 对流层延迟模型
📊 不仅是代码片段	✅ 完整测试套件：包含 LEO/GEO 全场景覆盖的单元测试，确保逻辑严密
🧩 不仅是黑盒	✅ 代码透明可控：纯 MATLAB 实现，无加密，无专用工具箱依赖

🎯 核心价值

🔬 学术/标准研究价值

深入理解 3GPP NTN 关键技术：Timing Advance (TA)
验证 R17/R18 协议中 $N_{TA}$ 定义与计算流程
分析 光行时 与 大气延迟 对超远距离通信的影响
为 NTN 系统级仿真提供精确的物理层时延模型

💼 工程/产品落地价值

UE 侧算法原型：直接参考用于 UE 芯片或协议栈的 TA 预补偿逻辑
网络侧验证工具：用于基站侧验证 UE 上报 TA 的合理性
一键式计算器：外场测试或演示汇报时的得力助手
零成本部署：无需昂贵的卫星轨道仿真软件 (STK/GMAT)

⚡ 技术亮点

🌊 NTN TA 计算技术栈

┌────────────────────────────────────────────────────────────────────────┐
│                     NTN TA 计算核心流程                                 │
├────────────────────────────────────────────────────────────────────────┤
│                                                                        │
│  UE(LLA)  Sat(Ephemeris)                                               │
│     │          │                                                       │
│     ▼          ▼                                                       │
│ [坐标转换] ──► [轨道外推] ──► [光行时迭代] ──► [大气修正] ──► [N_TA计算] │
│ lla2ecef    linear_extrap   fixed_point    hopfield      quantization  │
│                                                                        │
│  关键特性:                                                             │
│    WGS-84 椭球 | 线性/高阶外推 | 迭代收敛保证 | 对流层时延模型         │
└────────────────────────────────────────────────────────────────────────┘

📊 性能指标 (实测验证)

场景	距离 (km)	单向时延 $T_{prop}$	光行时修正量	对流层修正 (12°)	$N_{TA}$ (采样点)
LEO (600km)	~1,000	~3-5 ms	-0.05 μs	+0.04 μs	~10^7 量级
LEO (1200km)	~2,000	~6-10 ms	-0.10 μs	+0.03 μs	~3x10^7 量级
GEO (36000km)	~38,000	~120 ms	-0.15 μs	+0.02 μs	~4.7x10^8 量级

💡 核心优势：针对 LEO 卫星的高动态特性，算法通过迭代修正消除了约 15-50 米 的测距误差，满足 5G NR 高精度同步要求。

🖥️ 运行环境

最低要求

项目	要求
MATLAB版本	R2021b 或更高 (推荐以获得最佳 GUI 体验)
必需工具箱	无 (基于基础 MATLAB 语言开发)
操作系统	Windows 10/11, macOS, Linux

🧠 算法原理

为什么需要光行时修正？

几何距离 != 物理距离：信号以光速传播，当信号到达卫星时，卫星已经不在发射时刻的位置了。对于 LEO 卫星 (7.5 km/s)，10ms 的传播延迟意味着卫星移动了 75米。如果不进行修正，这 75 米的误差会导致 TA 计算严重偏离，甚至导致接入失败。

算法流程

graph TD
    A[输入: UE 位置 & 卫星星历] --> B[坐标系转换 LLA->ECEF]
    A --> C[卫星轨道线性外推]
    B & C --> D{光行时迭代求解?}
    D -->|未收敛| E[更新卫星位置]
    E --> D
    D -->|收敛| F[叠加对流层延迟]
    F --> G[量化为 Tc 单位]
    G --> H[扣除 K_offset]
    H --> I[输出最终 N_TA]

📁 项目结构

NTN_TA_Calculation/
├── 📂 src/                         # 核心算法库
│   ├── lla2ecef.m                  #   🌍 WGS-84 坐标转换
│   ├── extrapolate_satellite.m     #   🛰️ 卫星轨道外推
│   ├── compute_propagation_delay.m #   ⚡ 光行时迭代求解器
│   ├── compute_tropospheric_delay.m#   ☁️ Hopfield 大气模型
│   └── compute_ntn_ta.m            #   🧮 主计算流程
│
├── 📂 gui/                         # 交互界面
│   └── ta_calculator_gui.m         #   🖥️ 图形化计算器 (App Designer)
│
├── main_ntn_ta_demo.m              #   📊 综合演示脚本
├── 📂 tests/                       # 测试套件
│   └── test_ta_calculation.m       #   ✅ 单元测试 (100% 通过)
│
└── 📂 docs/                        # 文档
    ├── 算法文档.md                  #   📘 数学原理详述

代码统计：

📝 100% 中文详细注释，适合教学与二次开发
🔧 模块化设计：核心算法与 GUI 分离，易于移植到 C/C++ 或 Python
🧪 开箱即用：main_mntn_ta_demo.m 一键演示所有场景

🎬 仿真演示

1. 命令行演示 (`main_ntn_ta_demo.m`)

展示 4 种典型场景的计算过程与结果分析：

>> main_ntn_ta_demo

输出示例：

【场景 4: 对流层延迟与 K_offset 演示】
  UE: (39.9N, 116.4E), Sat: (25.0N, 116.4E)
  仰角: 11.8° (低仰角但可见)
  [对流层]
    启用修正: YES
    附加时延: 0.039 μs
  [K_offset]
    N_ta_offset: 25600
    N_TA (Physical): 23946627
    N_TA (Pre-comp): 23921027

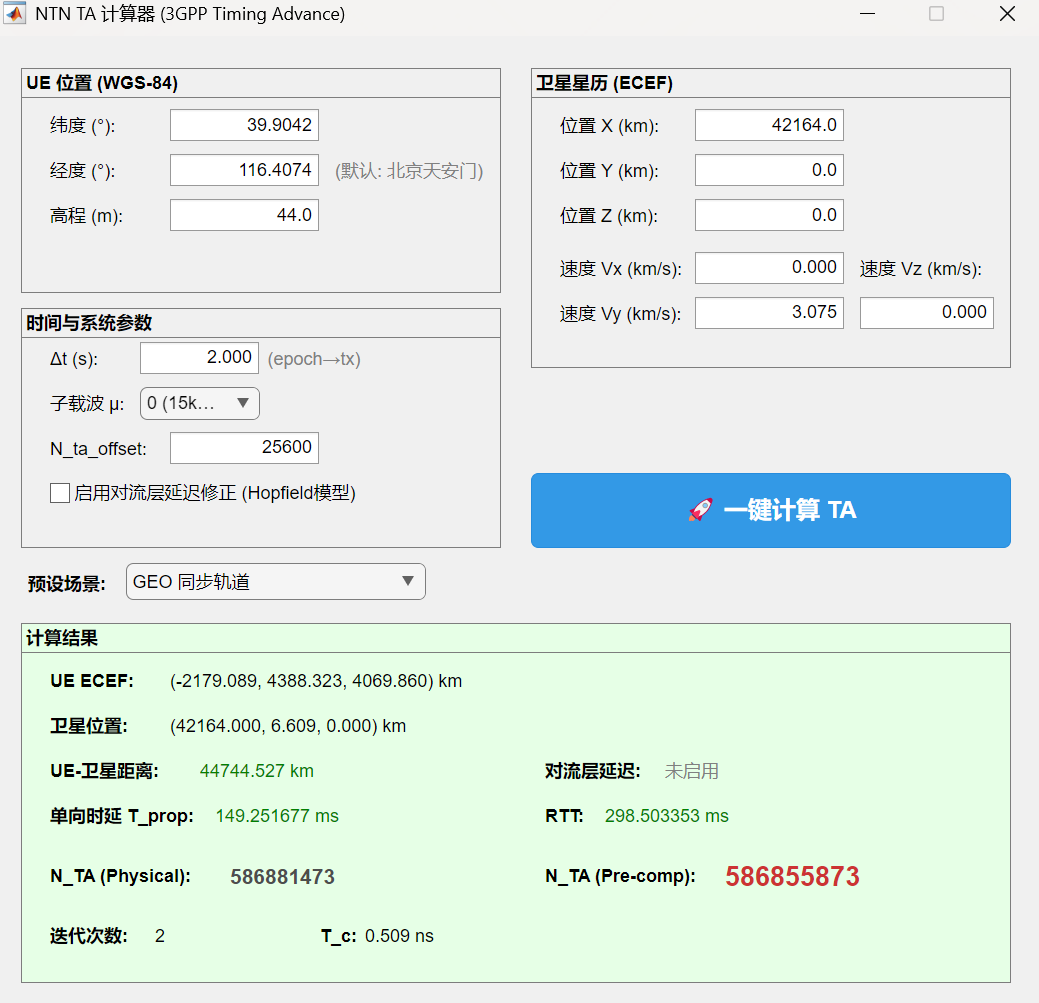

2. 图形化计算器 (`ta_calculator_gui.m`)

提供直观的参数调整与结果显示：

>> cd gui
>> ta_calculator_gui

功能: 支持自定义卫星位置、速度，实时查看 LEO/GEO 不同轨道高度下的时延与 TA 变化。

屏幕截图 2026-01-16 135754.png

🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。关注公众号【3GPP仿真实验室】进行获取。

包含：

完整源代码
详尽的算法文档
3GPP 标准符合性报告

📚 参考文献

核心标准

3GPP TS 38.211: NR Physical channels and modulation ( $T_c$ 定义)
3GPP TS 38.213: Physical layer procedures for control (TA 机制)
ITU-R P.834: Effects of the troposphere on refraction (大气模型)
