DataMatrix是一种二维条码（2D barcode），能够存储大量信息（通常可达2000多个字符），且占用空间小，适合在小型电子元件如PCB上打印或激光刻蚀。在制造行业中，PCB（印刷电路板）产品标识广泛采用DataMatrix二维码技术，已成为提升生产效率、实现可追溯性和确保产品质量的重要应用场景。

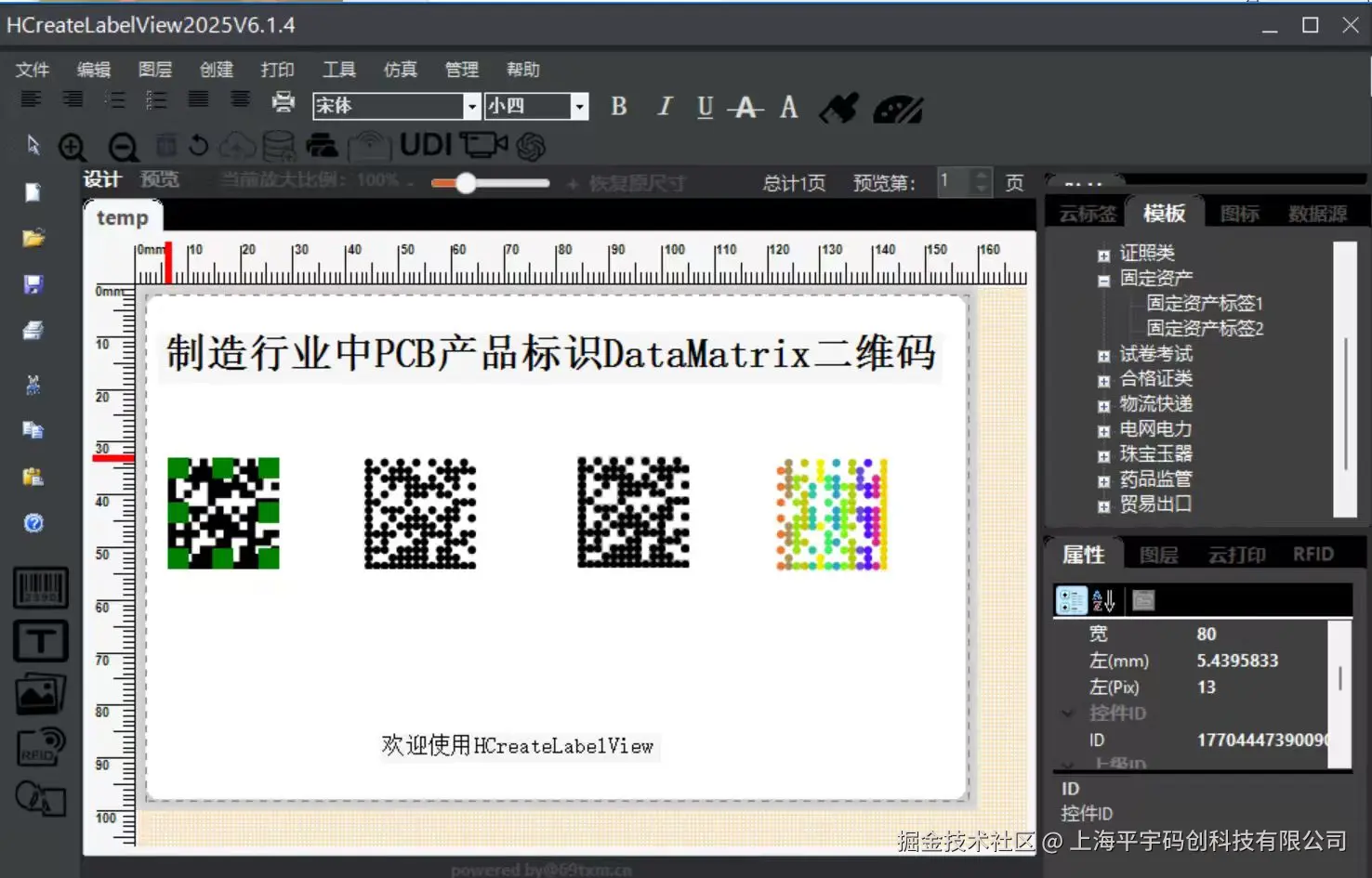

典型的DataMatrix二维码PCB产品标识如下所示：
一、在PCB制造中DataMatrix二维码
1. 唯一产品标识
- 每块PCB板通过激光打标或喷墨打印方式生成唯一的DataMatrix码。
- 编码内容包括：批次号、序列号、生产日期、客户订单号、工艺版本、生产线编号等。
- 实现一板一码，为全生命周期追溯提供基础。
2. 生产过程追溯
- 在SMT（表面贴装）、AOI（自动光学检测）、ICT（在线测试）、FCT（功能测试）等各工序中，通过扫描DataMatrix码记录操作信息。
- 一旦出现质量问题，可通过扫码快速定位该PCB经过的设备、参数、时间、操作员等，实现精准追溯。
3. 质量控制与缺陷分析
- 结合MES（制造执行系统），将测试结果与二维码绑定。
- 若某批次PCB频繁出现焊接不良，可通过追溯系统分析共性因素（如焊膏厚度、回流焊温度曲线等）。
4. 防错与防混料
- 在装配或包装环节，通过扫码比对BOM（物料清单）和实际产品型号，防止错装或混料。
- 系统自动校验是否为正确版本的PCB（如Rev.A vs Rev.B）。
5. 客户交付与售后服务
- 客户可通过扫描二维码获取产品信息，用于维修、升级或返修。
- 支持供应链透明化，满足汽车、医疗、航空航天等行业严格的合规要求。
6. 自动化与智能制造集成
- 与自动化产线（如自动分拣、AGV搬运）联动，实现无人化物流。
- 在工业4.0体系中，二维码作为物理世界与数字孪生系统的连接点，实时同步数据。
二、DataMatrix优点
- 标识方式：常用激光打标（永久性、耐高温）、喷墨打印（成本低，但耐久性较差）。
- 二维码尺寸：通常为2mm×2mm至6mm×6mm，需保证可读性。
- 打印位置：应避开元器件密集区、金手指、测试点等关键区域。
- 可读性验证：使用工业相机+OCR/二维码识别软件进行自动校验，确保良品率。
- 数据标准：建议遵循IPC-1788或GS1标准，确保跨企业兼容性。
三、行业案例
消费电子：智能手机主板每片均有DataMatrix码，用于售后追溯。
汽车电子：ECU、ADAS模块需符合VDA或AIAG标准，实现全生命周期追踪。
医疗设备：植入式器械PCB必须具备永久可追溯标识，满足FDA法规。
四、制造行业中PCB产品标识DataMatrix孔阵二维码如何用HCreateLabelView打印解决方案。

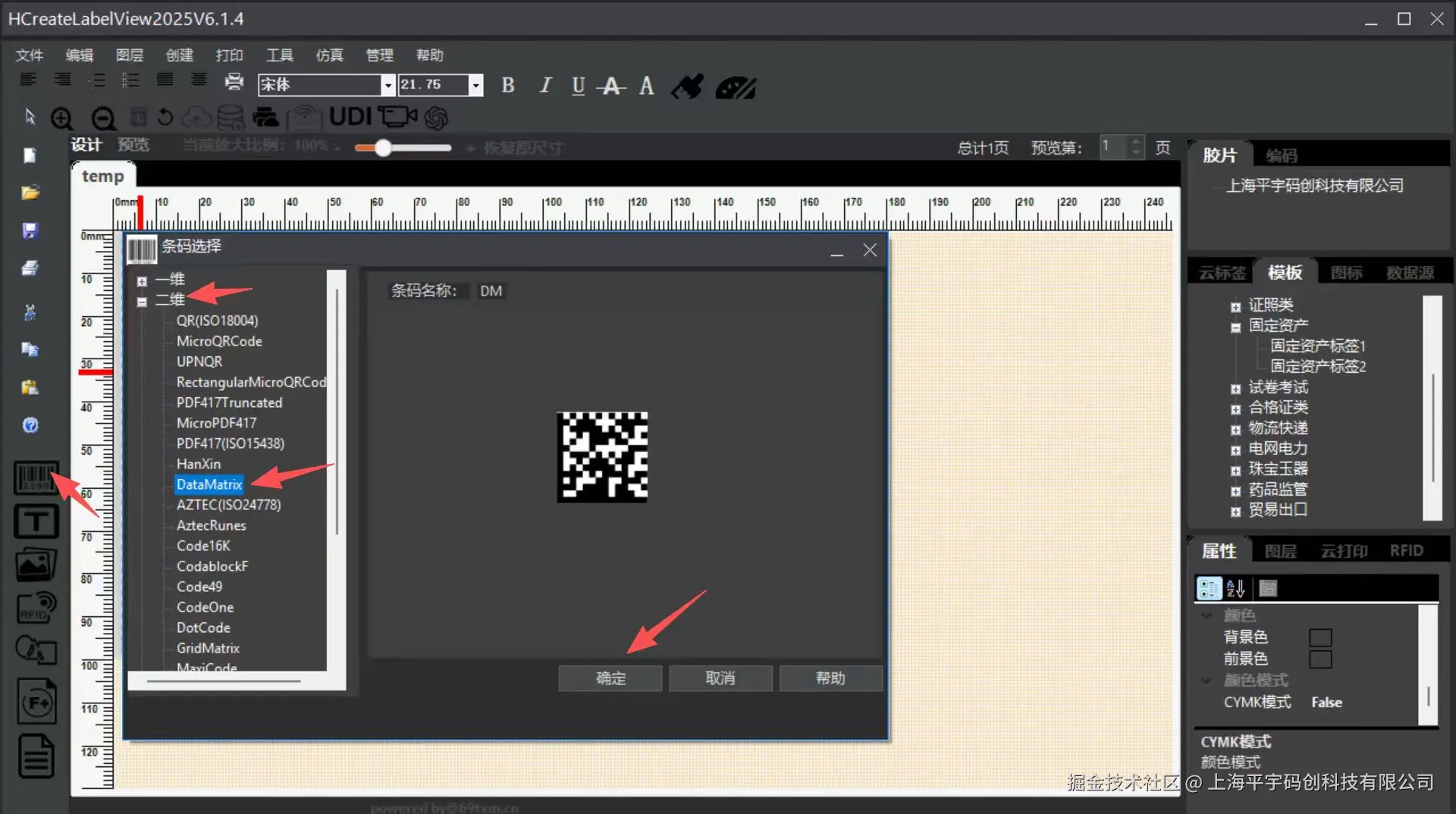

1 生成DataMatrix二维码，选择二维码应用/小方格二维码/圆点二维码/孔阵二维码/彩色二维码。

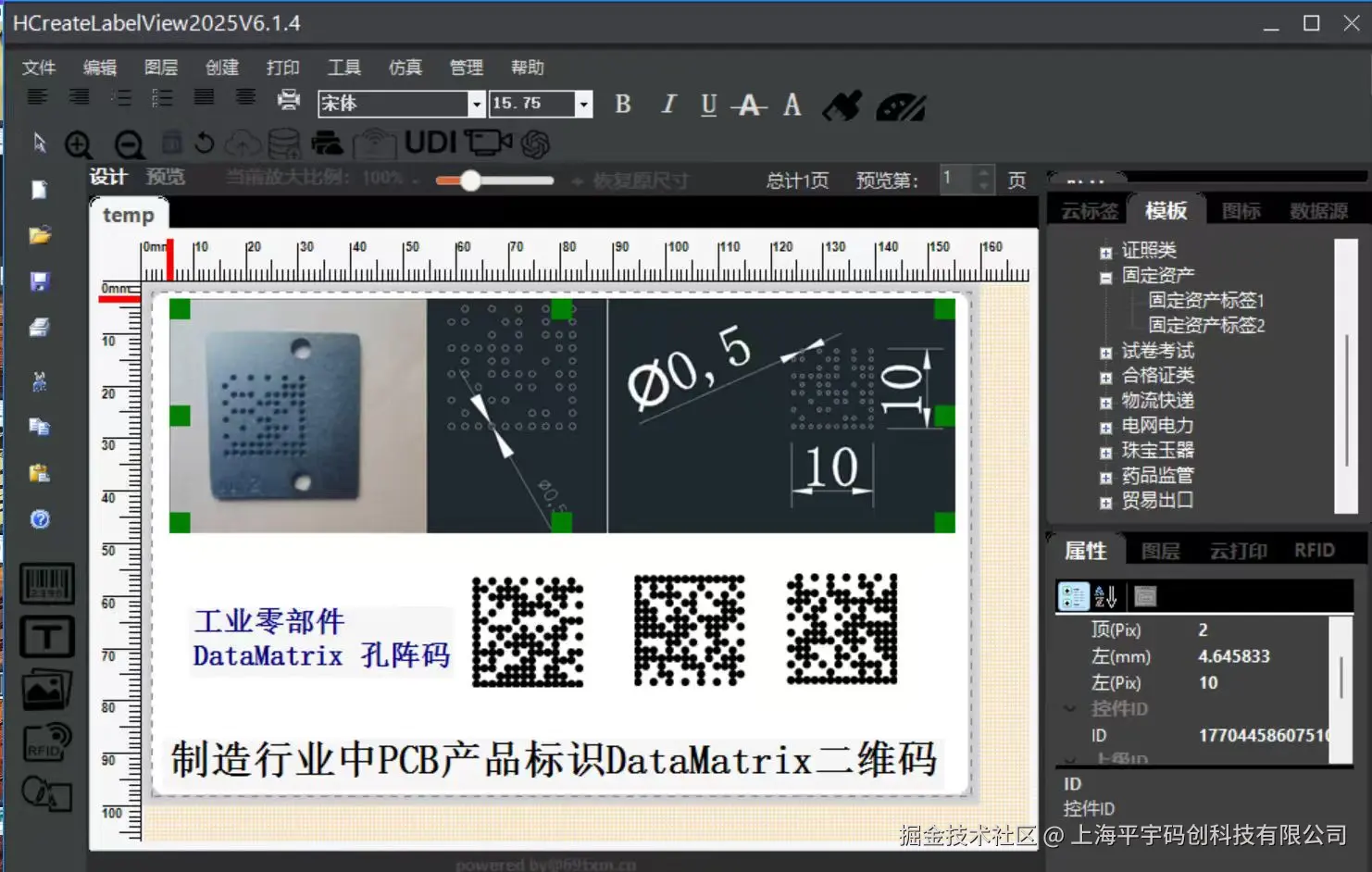

2.工业部件用打孔方式永久记录二维码是常见的一种方式，（工业部件对二维码的尺寸/孔径大小精确参数设置）

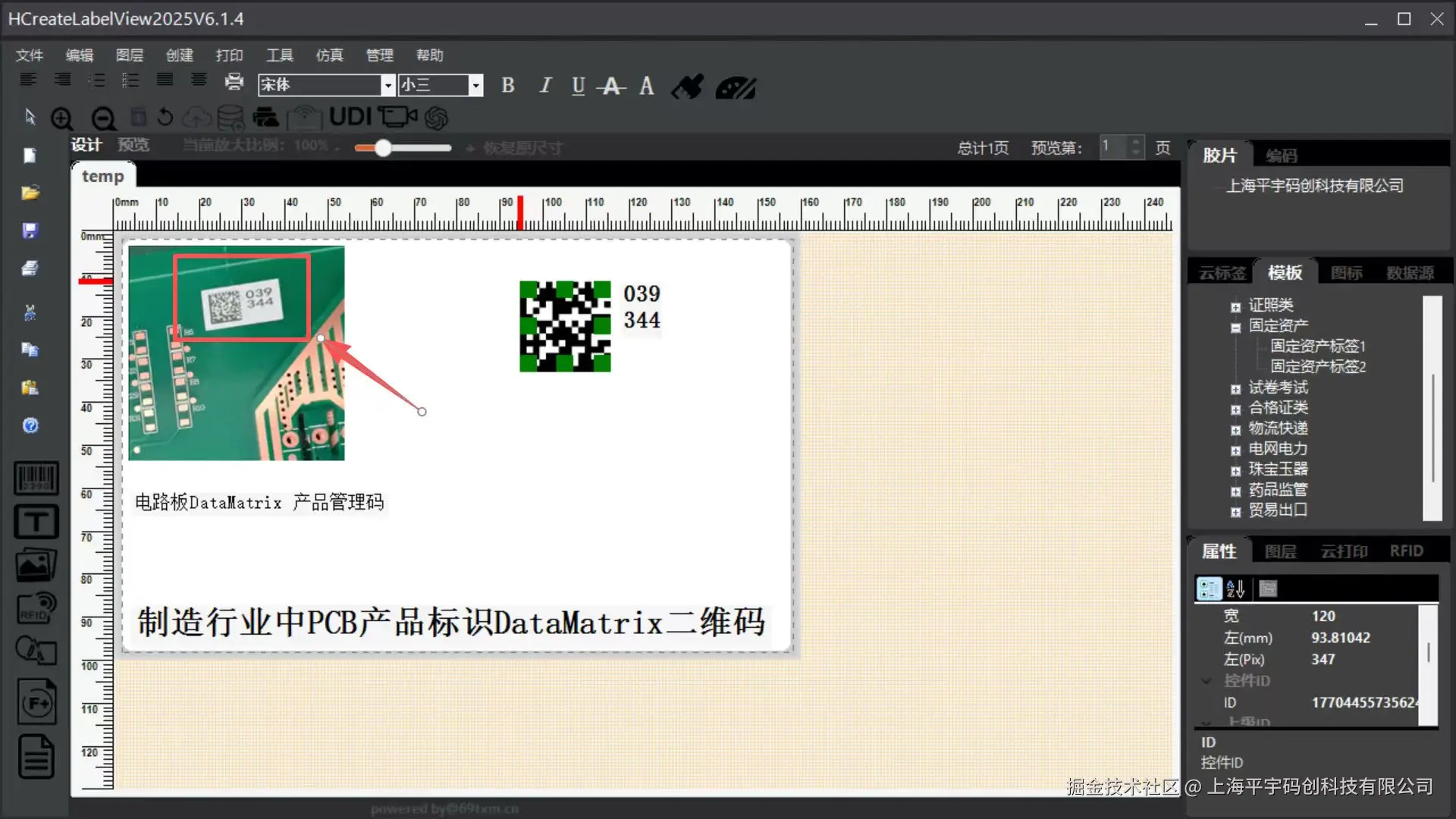

3.电路板上常用贴标二维码/VU喷码/激光打印方式。

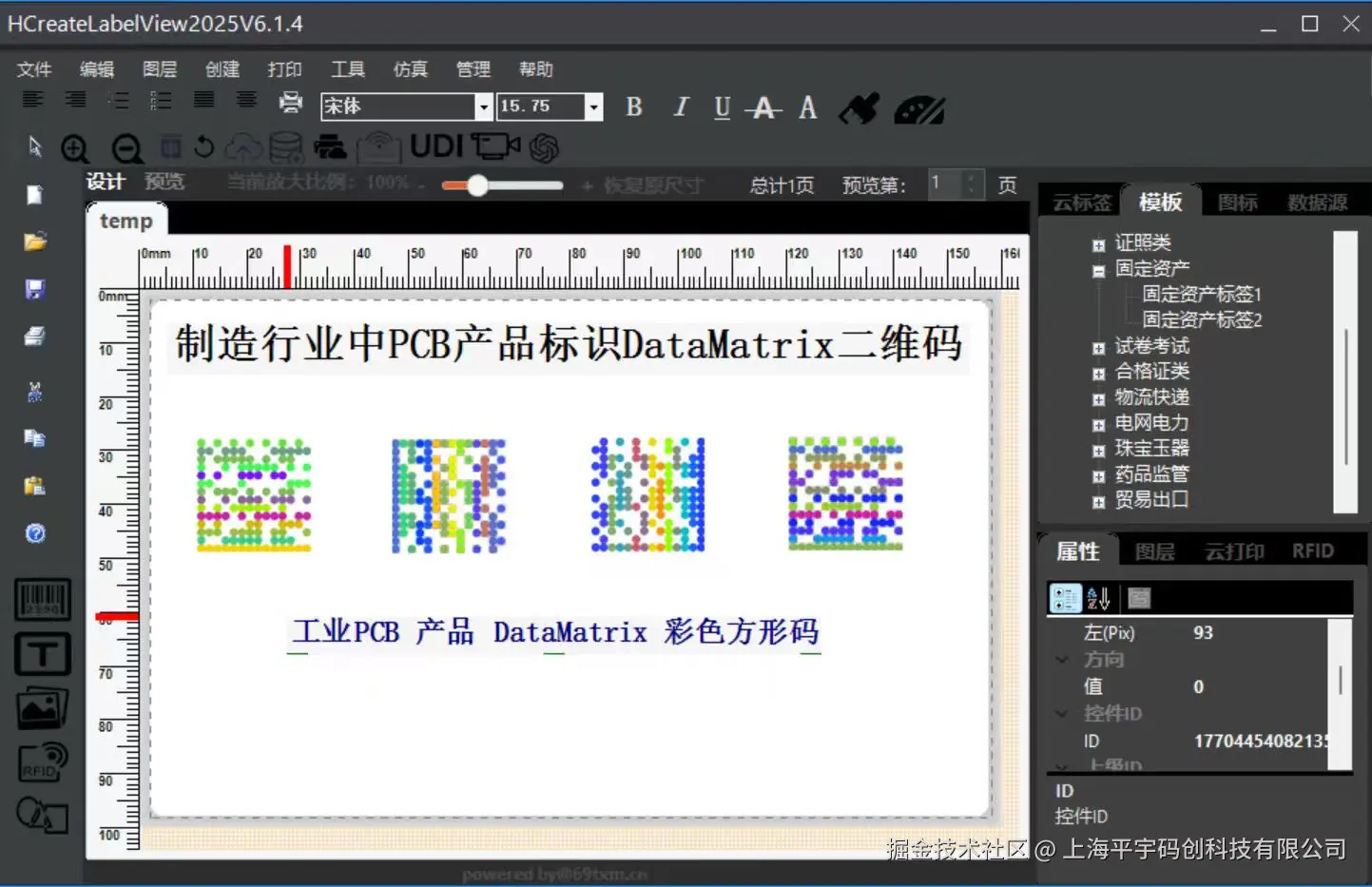

4.彩色DataMatrix二维码，
彩色二维码DataMatrix作为二维码技术的演进方向，通过颜色编码增加数据容量实现更丰富的视觉效果，应用场景定制化解决方案。
