一、传统IT架构图绘制痛点和AI架构图绘制介绍

1.1 绘图痛点

需求背景：做项目的第一步都离不开画图，传统IT架构图绘制的痛点

绘制效率低
- 手动绘制耗时：使用Visio、Draw.io、ProcessOn等工具手动绘制，一个复杂架构图需要2-4小时
- 反复修改繁琐：架构调整后需要手动修改每个组件、连线、标注，工作量大
- 版本管理困难：多版本架构图难以对比，容易丢失历史版本
绘制质量不稳定
- 标准化程度低：不同人员绘制风格不统一，缺乏统一标准
- 容易出错遗漏：手动绘制容易遗漏组件、连接错误、标注不规范
- 专业门槛高：新人需要学习工具使用，绘制专业架构图需要经验积累
维护成本高
- 同步更新困难：代码变更后，架构图难以同步更新，容易过时
- 多人协作冲突：团队多人编辑同一架构图，容易出现冲突和重复工作
- 文档化成本高：需要专门维护架构文档，增加团队工作负担

1.2 什么是AI架构图绘制？

定义

AI架构图绘制是利用AI大模型能力，通过自然语言描述自动生成IT架构图的技术方案。

简单说，就像对AI说"画一个微服务架构图，包含网关、用户服务、订单服务、数据库"，AI就能自动生成专业的架构图。

核心能力包括：

自然语言理解：理解你的架构需求描述，提取关键组件和关系
智能布局设计：自动设计组件位置、连线方式，保证图表清晰美观
多格式支持：支持Draw.io、Mermaid、PlantUML等多种格式输出
架构模式识别：识别微服务、分层架构、事件驱动等常见架构模式

适用场景

新项目架构设计：快速生成初始架构图，用于技术方案评审
现有系统梳理：通过代码分析自动生成现有系统架构图
技术方案评审：快速产出多个架构方案对比图
团队协作：统一架构图标准，提高团队沟通效率

AI架构图绘制工具类型

AI增强型绘图工具：如next-ai-draw-io，在传统绘图工具基础上集成AI能力
代码生成图表工具：如Mermaid，通过代码描述生成图表，AI辅助代码生成
注意：传统的IT绘图工具，也在逐步加入AI绘图功能

注意事项

AI生成的架构图需要人工审核：AI可能不理解业务细节，需要技术专家校验（依旧离不开基础架构能力）
持续优化提示词：更好的描述能生成更准确的架构图
结合代码同步更新：建议将架构图纳入版本控制，配合代码变更自动更新
选择合适工具：不同工具适合不同场景，需要根据团队需求选择

二、工程师画架构图的秘密武器-Mermaid

2.1 为什么需要Mermaid？

图表维护困难：传统图片格式难以版本控制，修改麻烦
文档自动化需求：需要在Markdown等文档中嵌入图表
团队协作需要：代码化图表便于团队协作和审查

2.2 什么是Mermaid？

核心定义

Mermaid 是一个基于 JavaScript 的开源图表生成库
允许用户通过简洁的文本语法（类似 Markdown）来定义流程图、时序图、类图等，并自动渲染为 SVG 或 PNG 图像

特点

代码即文档：图表定义就是代码，可以版本控制、代码审查
多图表类型：支持流程图、时序图、类图、架构图、甘特图等
广泛支持：GitHub、GitLab、Notion、Typora等平台都支持Mermaid
AI绘制架构图需要：利用AI大模型绘制业务架构图-出错少的情况下采用这个最好

在线文档地址

mermaid.nodejs.cn/

2.3 Mermaid支持的图表类型

流程图（Flowchart） ：用于业务流程、算法流程
时序图（Sequence Diagram） ：用于展示系统交互时序
类图（Class Diagram） ：用于展示类结构和关系
架构图（C4 Context/Container） ：用于展示系统架构
状态图（State Diagram） ：用于展示状态转换
甘特图（Gantt Chart） ：用于项目管理
实体关系图（ER Diagram） ：用于数据库设计

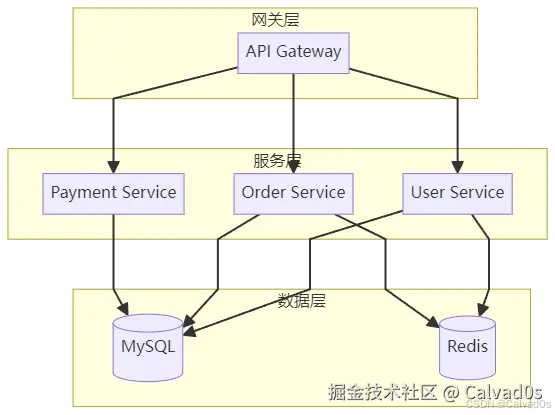

2.4 架构图语法示例

graph TB
    subgraph 网关层
        A[API Gateway]
    end

    subgraph 服务层
        B[User Service]
        C[Order Service]
        D[Payment Service]
    end

    subgraph 数据层
        E[(MySQL)]
        F[(Redis)]
    end

    A --> B
    A --> C
    A --> D
    B --> E
    C --> E
    D --> E
    B --> F
    C --> F

三、Mermaid在线地址绘制架构图上手实战

在线运行地址：mermaid-live.nodejs.cn/edit

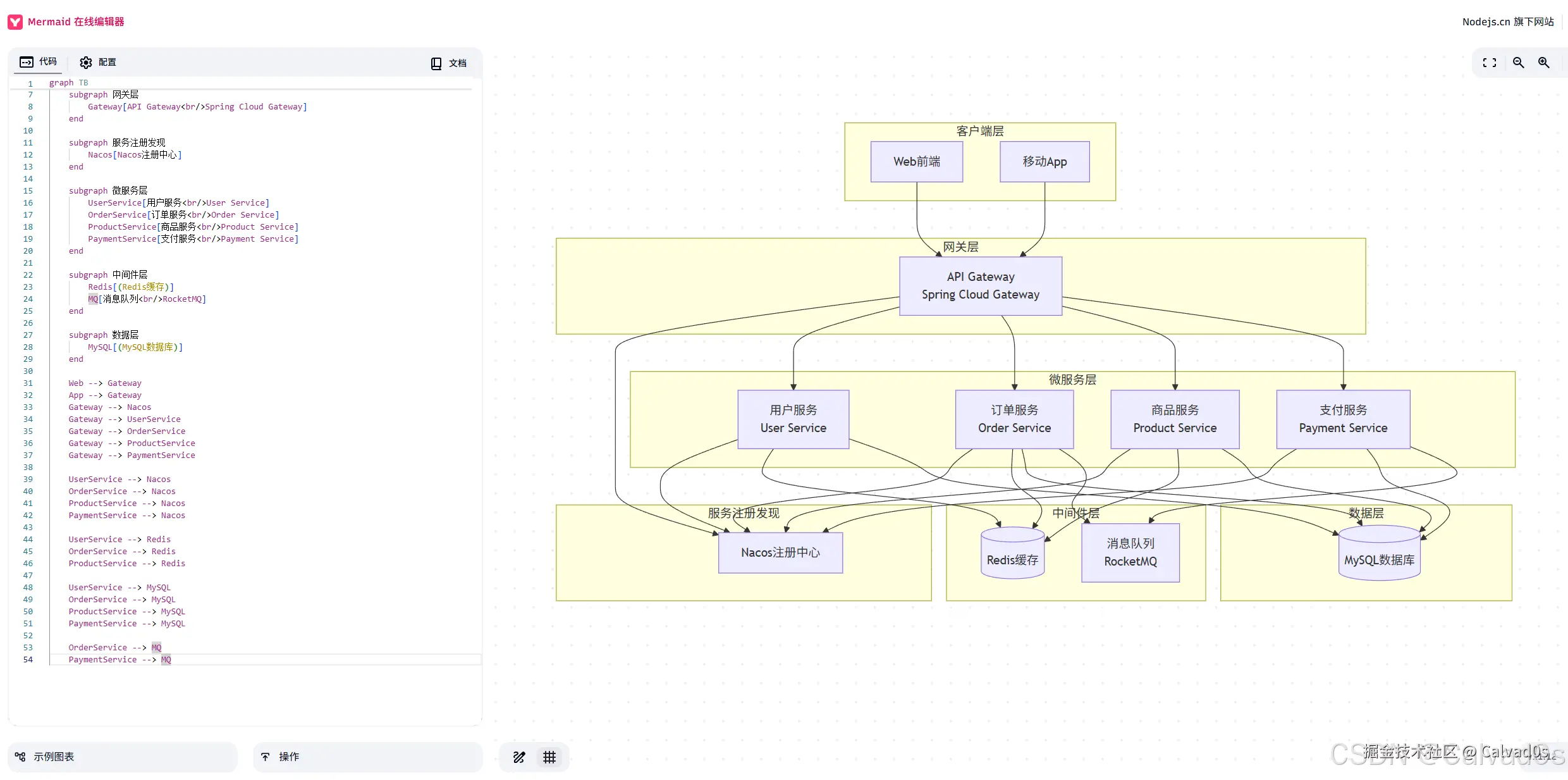

3.1 案例实战：微服务架构图绘制

需求说明

绘制完整的微服务架构图
包含网关层、服务层、数据层
展示各组件之间的关系

步骤

打开在线编辑器， mermaid.live/
复制以下代码到左侧编辑区

graph TB
    subgraph 客户端层
        Web[Web前端]
        App[移动App]
    end

    subgraph 网关层
        Gateway[API Gateway<br/>Spring Cloud Gateway]
    end

    subgraph 服务注册发现
        Nacos[Nacos注册中心]
    end

    subgraph 微服务层
        UserService[用户服务<br/>User Service]
        OrderService[订单服务<br/>Order Service]
        ProductService[商品服务<br/>Product Service]
        PaymentService[支付服务<br/>Payment Service]
    end

    subgraph 中间件层
        Redis[(Redis缓存)]
        MQ[消息队列<br/>RocketMQ]
    end

    subgraph 数据层
        MySQL[(MySQL数据库)]
    end

    Web --> Gateway
    App --> Gateway
    Gateway --> Nacos
    Gateway --> UserService
    Gateway --> OrderService
    Gateway --> ProductService
    Gateway --> PaymentService

    UserService --> Nacos
    OrderService --> Nacos
    ProductService --> Nacos
    PaymentService --> Nacos

    UserService --> Redis
    OrderService --> Redis
    ProductService --> Redis

    UserService --> MySQL
    OrderService --> MySQL
    ProductService --> MySQL
    PaymentService --> MySQL

    OrderService --> MQ
    PaymentService --> MQ

3.2 Mermaid在项目中的应用

README文档：在项目README中添加架构图
技术文档：在技术设计文档中嵌入架构图
Wiki文档：在项目Wiki中使用Mermaid图表
代码注释：在代码注释中使用Mermaid展示逻辑流程

四、AI架构图绘制工具对比和选择指南

4.1 需求背景

知道了常见的架构图可以采用Mermaid代码进行绘制
我们就可以让AI辅助生成Mermaid架构图代码，市场有很多工具
主要分两类
- 使用AI编辑器：在Cursor、Qoder等AI编辑器中描述需求，AI生成Mermaid代码
- 使用在线AI画图：在processON、next-ai-draw-io 等网站中直接中描述需求，AI生成Mermaid代码

4.2 主流AI架构图绘制工具

在线网站：ProcessOn

定位：在线协作式思维导图与流程图工具，支持 AI 辅助绘图
特点：轻量化操作、实时协作、模板丰富、AI 快速生成图表
适用场景：思维导图创作、流程图绘制、项目管理甘特图、团队需求梳理、架构原型设计
优势
- 免安装在线使用，跨设备同步，支持多人实时协作编辑，团队沟通效率高
- 内置海量行业模板（流程图 / 思维导图 / ER 图 / 架构图等），新手易上手
- AI 辅助功能可一键生成图表框架、优化排版，降低复杂绘图门槛
劣势
- 免费版有节点数量和文件数量限制，高级功能需开通会员
- 完全依赖网络环境，离线状态下无法编辑已保存文件
提示词示例：

帮我生成一个微服务架构图，包含：
- API网关作为入口
- 用户服务、订单服务、商品服务、支付服务
- Nacos服务注册中心
- Redis缓存和MySQL数据库
- 展示所有组件之间的连接关系

在线网站：next-ai-draw-io

定位：基于Draw.io的AI增强版
特点：功能强大、专业绘图、AI辅助生成
适用场景：复杂架构图、专业文档、团队协作
优势：
- 继承了Draw.io的所有专业功能，AI辅助提升绘制效率
- 支持多种格式导出，图表质量专业规范
劣势：
- 需要学习Draw.io基本操作，在线版本可能受网络影响，复杂图表生成可能需要多次对话

Mermaid + AI编辑器

定位：代码化图表生成工具
特点：代码即文档、版本控制友好、易于维护
适用场景：文档嵌入、版本控制
优势：
- 图表代码可以版本控制、易于维护和更新
- 广泛平台支持，结合AI编辑器快速生成
劣势：
- 需要学习Mermaid语法，复杂布局控制相对困难，可视化编辑能力较弱

PlantUML + AI辅助

定位：UML图表生成工具
特点：专业UML支持、代码生成、多格式输出
适用场景：UML设计、系统设计、文档生成
优势：
- 专业的UML图表支持，代码化定义便于维护，支持多种图表类型
劣势：
- 语法相对复杂，主要用于UML图表，学习成本较高

对比维度	next-ai-draw-io	Mermaid+AI	PlantUML+AI
学习成本	中等（需学Draw.io）	低（语法简单）	高（语法复杂）
绘制效率	高（AI辅助）	高（AI生成）	中（需写代码）
版本控制	中等（文件格式）	高（代码格式）	高（代码格式）
图表质量	高（专业标准）	中高	高（UML标准）
维护成本	中（手动维护）	低（代码维护）	低（代码维护）
适用场景	复杂架构、专业文档	文档嵌入、协作	UML设计

4.3 选择指南

场景一：新项目架构设计

推荐工具：next-ai-draw-io

原因：需要专业美观的架构图用于技术方案评审，AI辅助可以快速生成高质量图表。

使用方式：通过对话描述架构需求，AI生成图表后手动微调。

场景二：技术文档编写

推荐工具：Mermaid + AI编辑器

原因：文档需要嵌入图表，Mermaid可以直接在Markdown中使用，版本控制友好。

使用方式：在AI编辑器中描述需求，AI生成Mermaid代码，嵌入文档。

场景三：现有系统梳理

推荐工具：Mermaid + AI代码分析工具（Cursor、Qoder）

原因：自动分析代码生成架构图，效率最高，后续用Mermaid维护。

使用方式：工具自动分析代码，生成Mermaid代码，纳入版本控制。

五、什么是next-ai-draw-io和AI架构图实战

5.1 什么是next-ai-draw-io？

next-ai-draw-io是基于Draw.io的AI增强版本，集成了AI大模型能力，支持通过自然语言描述自动生成架构图。

简单说，就像给Draw.io装了一个"AI助手"，你可以用文字描述架构，AI帮你自动画图。

技术特点：
- 基于Draw.io：继承了Draw.io的所有功能和优势
- AI能力集成：集成了GPT、Claude等大模型，支持智能绘图
- 实时生成：支持实时对话生成和编辑架构图
- 多格式导出：支持PNG、SVG、PDF等多种格式导出
资料地址
- GitHub地址：github.com/DayuanJiang…

5.2 为什么需要next-ai-draw-io？

需求背景

Draw.io功能强大但操作复杂：专业绘图功能多，但学习成本高
架构图绘制效率低：手动绘制复杂架构图需要大量时间
需要AI辅助提升效率：希望通过AI能力快速生成专业架构图

核心作用

提升绘制效率：通过AI辅助，绘制时间从小时级降到分钟级
降低学习成本：无需深入学习Draw.io复杂功能，用自然语言描述即可
保持专业标准：生成的图表符合专业规范，风格统一
支持迭代优化：可以不断通过对话优化和完善架构图

5.3 案例实战

需求说明

快速生成一个微服务架构图
包含API网关、用户服务、订单服务、支付服务、商品服务
包含Redis缓存、MySQL数据库

实战步骤

步骤1：访问next-ai-draw-io

访问地址：https://next-ai-drawio.jiang.jp/zh
或使用本地部署版本

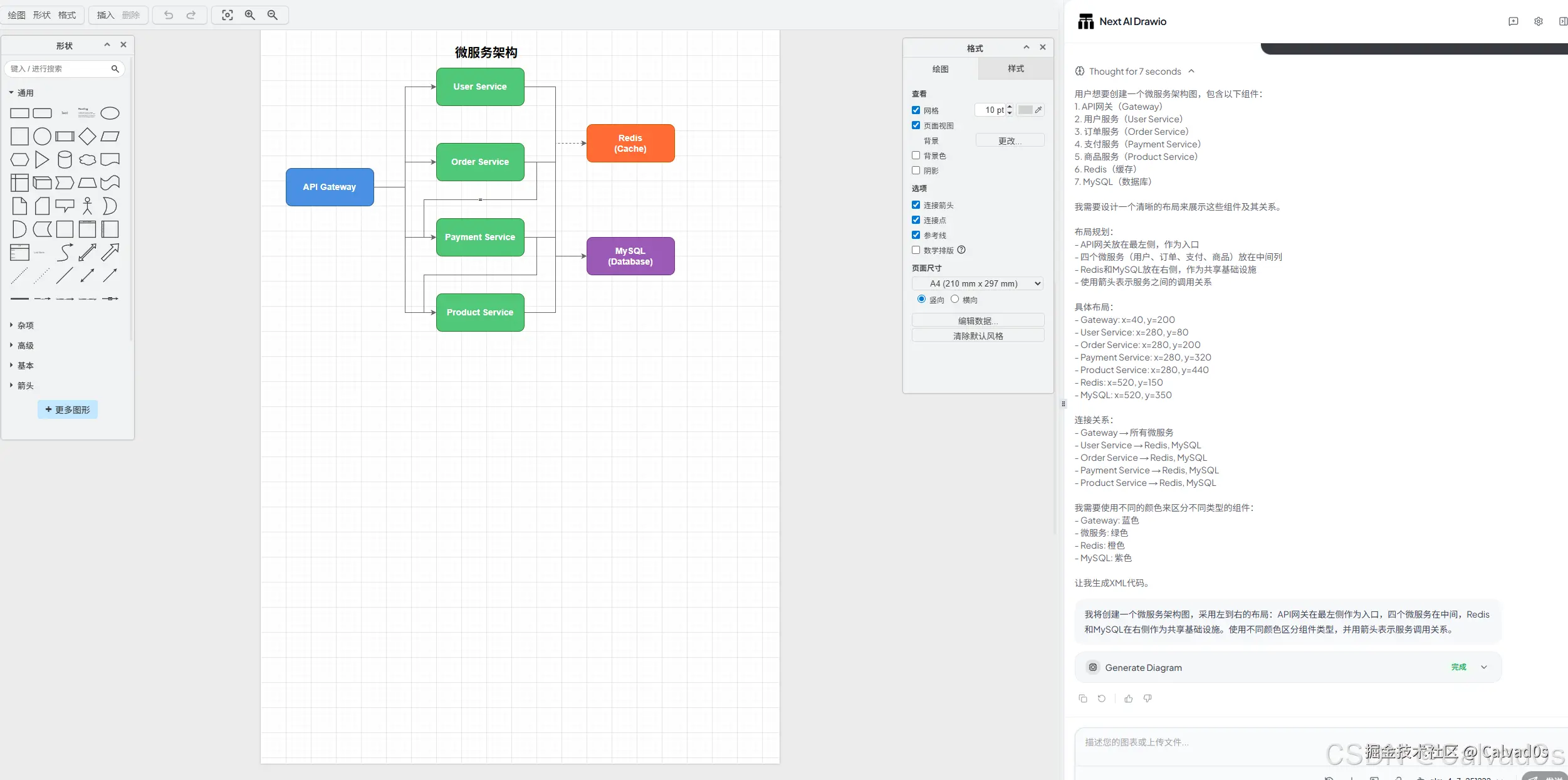

步骤2：使用AI对话生成架构图

对话示例：

用户：帮我画一个微服务架构图，包含以下服务：
- API网关（Gateway）
- 用户服务（User Service）
- 订单服务（Order Service）
- 支付服务（Payment Service）
- 商品服务（Product Service）
使用Redis作为缓存，MySQL作为数据库

AI：正在为您生成微服务架构图...
已生成架构图，包含：
- API网关作为统一入口
- 五个微服务通过网关暴露接口
- Redis缓存层用于提高性能
- MySQL数据库存储持久化数据

步骤3：优化和完善架构图

用户：添加服务注册中心Nacos，并将所有服务注册到Nacos

AI：已添加Nacos服务注册中心，所有微服务已注册到Nacos

步骤4：导出架构图

导出格式：

PNG：用于文档插入

SVG：用于网页展示

PDF：用于打印

Draw.io格式：用于后续编辑

六、AI架构图绘制综合实战和最佳实践

6.1 需求说明

项目背景：电商微服务系统
功能模块：
- 用户管理、商品管理、订单管理、支付管理
- 购物车、推荐系统、消息通知
技术栈：
- 网关：Spring Cloud Gateway
- 注册中心：Nacos
- 服务：Spring Boot微服务
- 缓存：Redis
- 数据库：MySQL
- 消息队列：RabbitMQ
- 搜索引擎：Elasticsearch

6.2 实战步骤

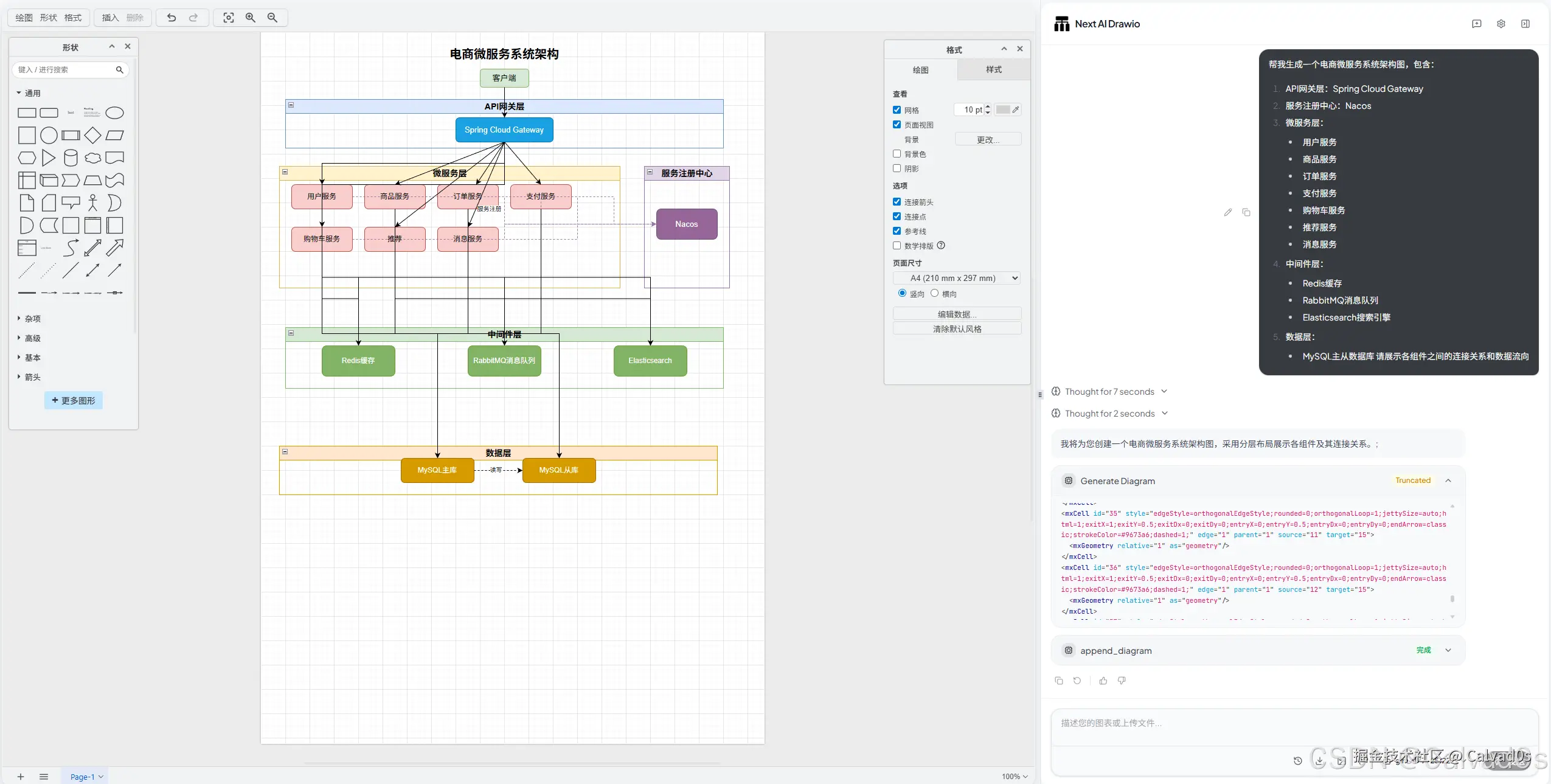

步骤1：使用AI生成基础架构图（next-ai-draw-io）

AI对话提示词：

帮我生成一个电商微服务系统架构图，包含：
1. API网关层：Spring Cloud Gateway
2. 服务注册中心：Nacos
3. 微服务层：
   - 用户服务
   - 商品服务
   - 订单服务
   - 支付服务
   - 购物车服务
   - 推荐服务
   - 消息服务
4. 中间件层：
   - Redis缓存
   - RabbitMQ消息队列
   - Elasticsearch搜索引擎
5. 数据层：
   - MySQL主从数据库
请展示各组件之间的连接关系和数据流向

编辑

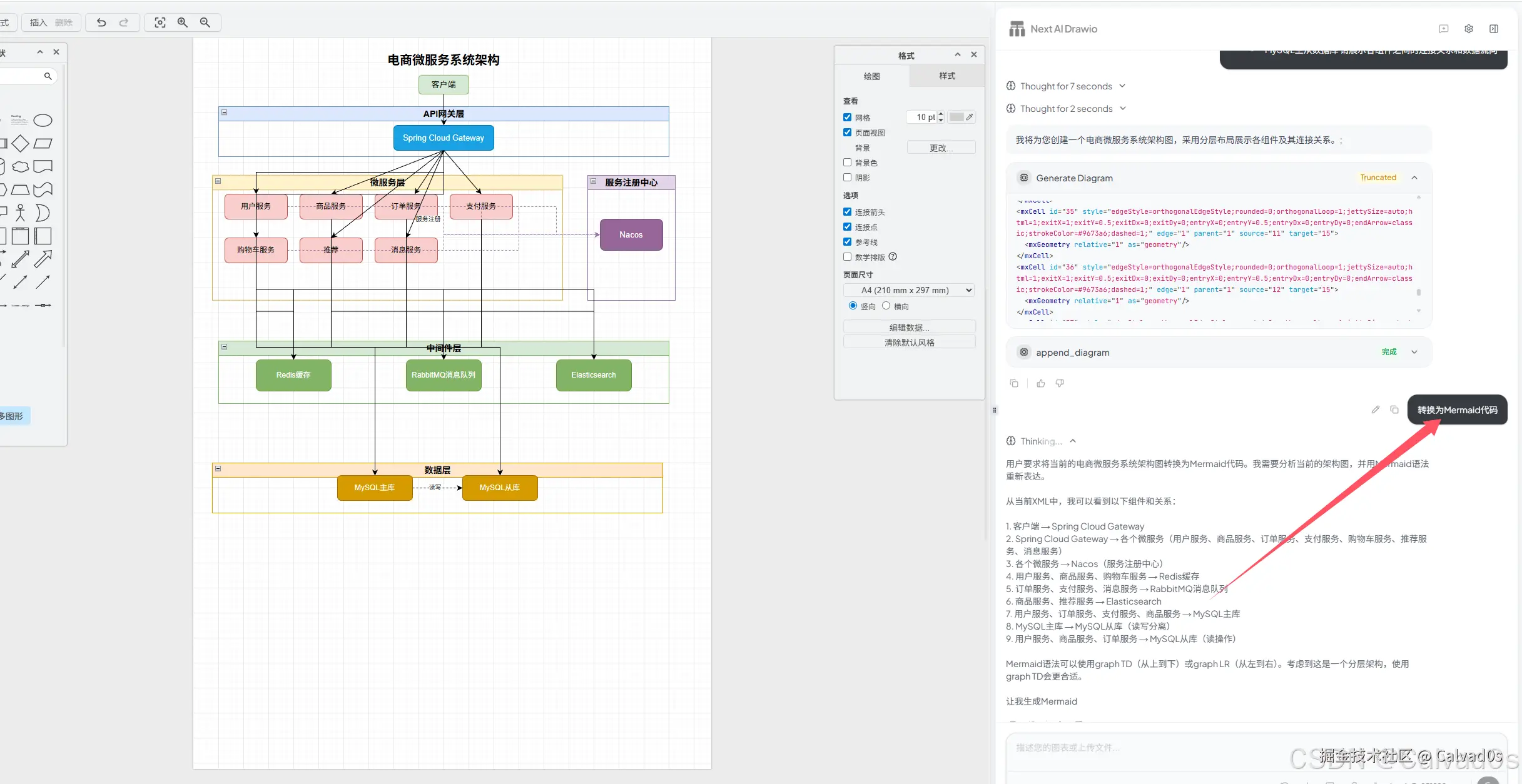

步骤2：转换为Mermaid代码（便于文档维护）

编辑

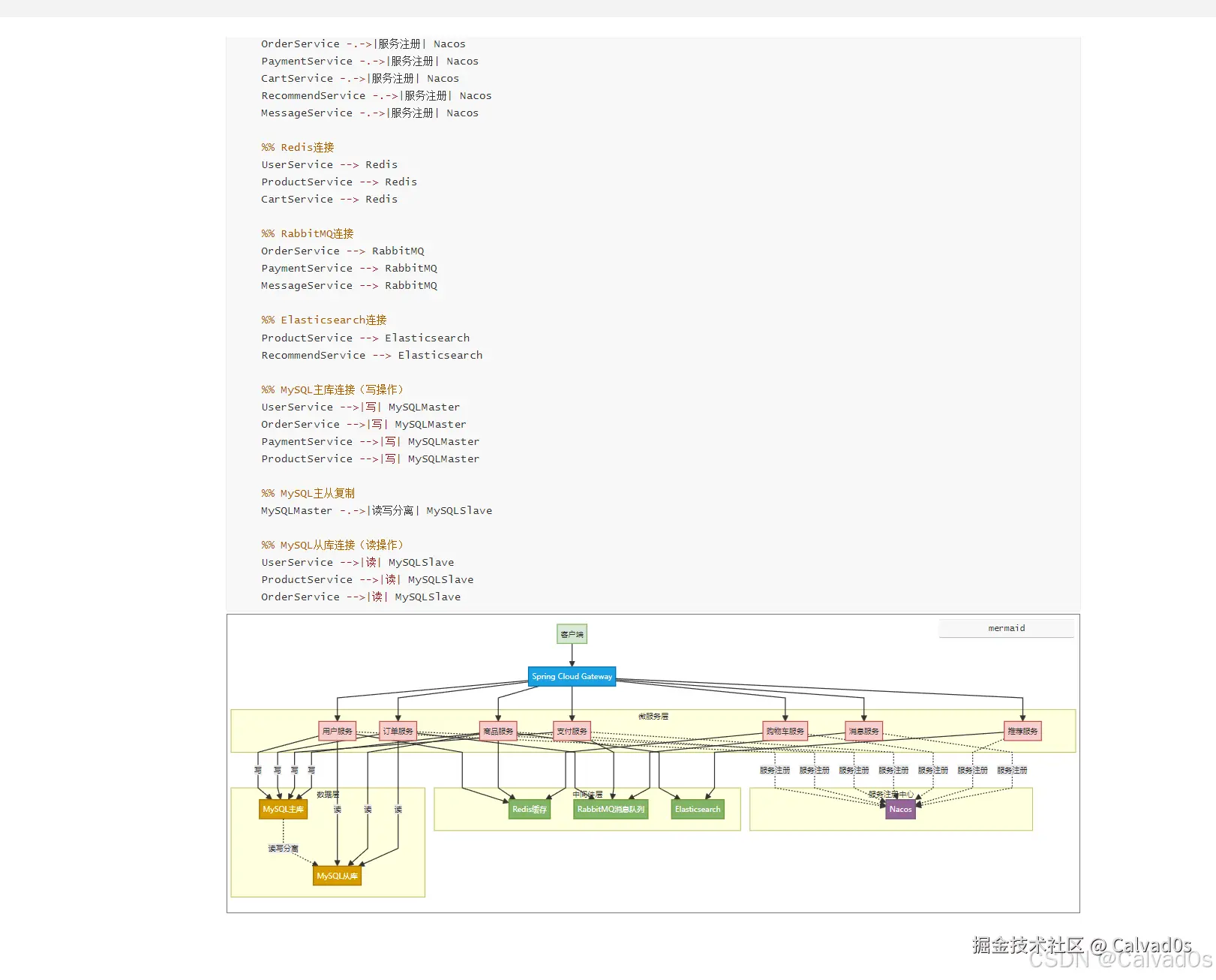

步骤三：项目根目录创建md文档，将生成的Mermaid代码复制到里面

graph TD
    %% 样式定义
    classDef client fill:#d5e8d4,stroke:#82b366,stroke-width:2px
    classDef gateway fill:#1ba1e2,stroke:#006EAF,stroke-width:2px,color:#fff
    classDef service fill:#f8cecc,stroke:#b85450,stroke-width:2px
    classDef registry fill:#966699,stroke:#6c5278,stroke-width:2px,color:#fff
    classDef middleware fill:#82b366,stroke:#669933,stroke-width:2px,color:#fff
    classDef database fill:#d79b00,stroke:#A66C00,stroke-width:2px,color:#fff

    %% 客户端层
    Client[客户端]:::client

    %% API网关层
    Gateway[Spring Cloud Gateway]:::gateway

    %% 微服务层
    subgraph 微服务层
        UserService[用户服务]:::service
        ProductService[商品服务]:::service
        OrderService[订单服务]:::service
        PaymentService[支付服务]:::service
        CartService[购物车服务]:::service
        RecommendService[推荐服务]:::service
        MessageService[消息服务]:::service
    end

    %% 服务注册中心
    subgraph 服务注册中心
        Nacos[Nacos]:::registry
    end

    %% 中间件层
    subgraph 中间件层
        Redis[Redis缓存]:::middleware
        RabbitMQ[RabbitMQ消息队列]:::middleware
        Elasticsearch[Elasticsearch]:::middleware
    end

    %% 数据层
    subgraph 数据层
        MySQLMaster[MySQL主库]:::database
        MySQLSlave[MySQL从库]:::database
    end

    %% 连接关系
    Client --> Gateway

    Gateway --> UserService
    Gateway --> ProductService
    Gateway --> OrderService
    Gateway --> PaymentService
    Gateway --> CartService
    Gateway --> RecommendService
    Gateway --> MessageService

    %% 服务注册（虚线）
    UserService -.->|服务注册| Nacos
    ProductService -.->|服务注册| Nacos
    OrderService -.->|服务注册| Nacos
    PaymentService -.->|服务注册| Nacos
    CartService -.->|服务注册| Nacos
    RecommendService -.->|服务注册| Nacos
    MessageService -.->|服务注册| Nacos

    %% Redis连接
    UserService --> Redis
    ProductService --> Redis
    CartService --> Redis

    %% RabbitMQ连接
    OrderService --> RabbitMQ
    PaymentService --> RabbitMQ
    MessageService --> RabbitMQ

    %% Elasticsearch连接
    ProductService --> Elasticsearch
    RecommendService --> Elasticsearch

    %% MySQL主库连接（写操作）
    UserService -->|写| MySQLMaster
    OrderService -->|写| MySQLMaster
    PaymentService -->|写| MySQLMaster
    ProductService -->|写| MySQLMaster

    %% MySQL主从复制
    MySQLMaster -.->|读写分离| MySQLSlave

    %% MySQL从库连接（读操作）
    UserService -->|读| MySQLSlave
    ProductService -->|读| MySQLSlave
    OrderService -->|读| MySQLSlave
