引言
如果说手机上的Crash和ANR是"明枪"，那么车机上的黑卡死就是"暗箭"——它悄无声息地发生，没有日志、没有堆栈、没有任何提示，只留下一块漆黑的屏幕和一脸懵逼的司机。
司机内心OS: "导航到一半突然黑屏了，这是要我靠第六感找路？"
作为在车载Android系统领域摸爬滚打多年的工程师，我深知黑卡死问题的"恶名"：
- ❌ 难复现: 可能开车3小时才遇到一次
- ❌ 难定位: 没有Crash日志，没有ANR traces
- ❌ 影响大: 直接影响驾驶安全和用户体验
- ❌ 投诉多: 用户最不能容忍的问题之一
本文将基于真实的车载项目经验，系统地分析黑卡死问题的特征、根因、排查方法，并通过多个典型案例复盘，帮助你建立完整的问题分析思路。
适合读者: 车载Android工程师、系统稳定性负责人、技术支持工程师
前置知识: 掌握Android系统架构、熟悉前序文章的稳定性分析方法
学习目标: 掌握黑卡死问题的分析方法论，能够独立排查和解决类似问题
一、什么是"黑卡死"？
1.1 问题定义与分类
**黑卡死（Black Screen / Freeze）**是车载Android系统特有的一类稳定性问题，主要表现为：

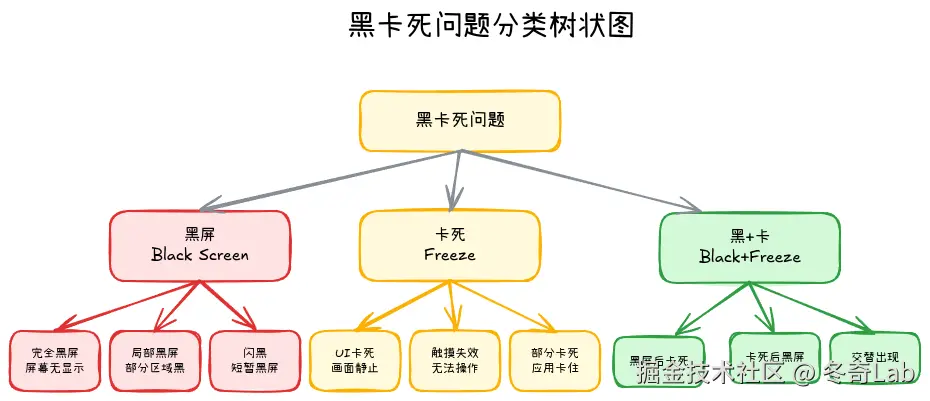

三大类型：
黑卡死问题
├── 黑屏（Black Screen）
│ ├── 完全黑屏：屏幕无任何显示
│ ├── 局部黑屏：部分区域黑屏（如导航区）
│ └── 闪黑：短暂黑屏后恢复
├── 卡死（Freeze）
│ ├── UI卡死：画面静止，无法交互
│ ├── 触摸失效：画面正常但无法操作
│ └── 部分卡死：某些应用卡死，系统正常
└── 黑+卡（Black + Freeze）
├── 黑屏后卡死
├── 卡死后黑屏
└── 交替出现
1.2 与手机场景的差异
为什么车机上的黑卡死问题比手机更常见、更严重？
| 维度 | 手机场景 | 车机场景 | 影响 |
|---|---|---|---|
| 使用时长 | 碎片化，1-2小时/天 | 连续使用，2-8小时/天 | ⬆️ 问题暴露概率高 |
| 环境复杂度 | 相对稳定 | 高温、震动、信号切换频繁 | ⬆️ 触发条件多 |
| 系统复杂度 | 标准Android | 定制深度高，外设多 | ⬆️ 问题来源广 |
| 重启代价 | 低（几秒钟） | 高（30秒+影响驾驶） | ⬆️ 用户容忍度低 |
| 安全要求 | 一般 | 极高（涉及驾驶安全） | ⬆️ 问题严重性高 |
车机特有的挑战：
- 多屏协同: 主屏（仪表）+ 副屏（中控）+ HUD，任一黑屏都是严重问题
- 硬件异构: MCU + AP（Android）+ GPU，三者交互复杂
- 实时性要求: 倒车影像延迟>100ms就是安全隐患
- 长时间运行: 24小时不关机（驻车监控），内存泄漏、资源耗尽问题放大
1.3 典型症状与用户反馈
用户投诉TOP3：
// 用户投诉1: 导航中突然黑屏
"开车导航开到一半，屏幕突然全黑，导航声音还在播，但看不到画面了！"
// 用户投诉2: 倒车影像卡死
"挂倒档后，倒车影像画面卡住不动，差点撞到后面的车！"
// 用户投诉3: 开机黑屏
"早上上车启动，屏幕一直黑的，等了5分钟才亮，严重影响使用！"
问题特征总结：
- ⏰ 时间特征: 多发生在长时间使用后（>2小时）或特定操作后（切换应用、播放视频）
- 🌡️ 环境特征: 高温环境（夏季暴晒后）或低温环境（冬季）更易触发
- 🔄 恢复特征: 部分可自恢复（等待10秒），部分需要重启，严重时需要断电重启
- 📊 频率特征: 偶发（1次/周）到高频（多次/天）不等

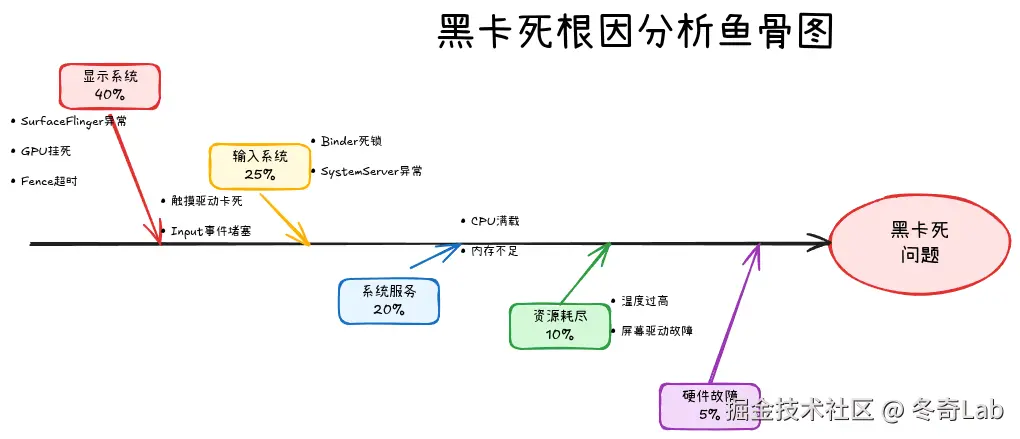

二、黑卡死问题的根因分类
基于实际项目经验，黑卡死问题的根因可以分为以下几大类：
2.1 显示系统问题（40%）
这是车机黑卡死的首要原因，涉及SurfaceFlinger、GPU、显示驱动。
(1) SurfaceFlinger异常
// 典型场景：SurfaceFlinger主线程阻塞
// 日志特征：
I/SurfaceFlinger: waiting for fence timeout (5000ms)
E/SurfaceFlinger: dequeueBuffer: timeout waiting for fence
// 根因：
// - GPU fence等待超时
// - VSYNC信号异常
// - Display HAL响应慢
排查思路：
# 1. 检查SurfaceFlinger进程状态
adb shell ps -A | grep surfaceflinger
# 2. 抓取SurfaceFlinger dump
adb shell dumpsys SurfaceFlinger > sf_dump.txt
# 3. 查看Fence状态
adb shell cat /d/sync/info
# 4. 检查GPU负载
adb shell cat /sys/class/kgsl/kgsl-3d0/gpubusy_percentage
(2) GPU挂死
// GPU挂死典型日志
E/msm_vidc: vidc_hal_session_flush: flush timed out
E/KGSL: kgsl_pwrctrl_hang: GPU hang detected
E/KGSL: kgsl_process_private_put: GPU recovery in progress
// 触发原因：
// - 复杂的3D渲染（地图、游戏）
// - GPU driver bug
// - 内存不足导致GPU context丢失
GPU Hang检测与恢复：
/**
* GPU健康监控
*/
class GpuHealthMonitor(private val context: Context) {
private val handler = Handler(Looper.getMainLooper())
private val checkInterval = 5000L // 5秒检查一次
fun start() {
handler.postDelayed(object : Runnable {
override fun run() {
checkGpuHealth()
handler.postDelayed(this, checkInterval)
}
}, checkInterval)
}
private fun checkGpuHealth() {
try {
// 读取GPU状态
val gpuBusy = readGpuBusy()
val gpuFreq = readGpuFreq()
// 异常检测：GPU占用100%超过10秒
if (gpuBusy > 98 && isGpuStuckFor(10000)) {
Log.e(TAG, "GPU可能已挂死，尝试恢复")
triggerGpuRecovery()
}
} catch (e: Exception) {
Log.e(TAG, "GPU健康检查失败", e)
}
}
private fun readGpuBusy(): Int {
return File("/sys/class/kgsl/kgsl-3d0/gpubusy_percentage")
.readText().trim().toInt()
}
private fun triggerGpuRecovery() {
// 方案1: 释放大内存对象
releaseHeavyResources()
// 方案2: 重启SurfaceFlinger
Runtime.getRuntime().exec("setprop ctl.restart surfaceflinger")
// 方案3: 通知用户
showGpuRecoveryNotification()
}
}
(3) 显示驱动异常
# 显示驱动异常日志
E/msm_mdss: mdss_mdp_ctl_stop: timeout (32 msec)
E/msm_mdss: mdss_fb_release_all: wait for fence timed out
E/display: Display HAL service died
# 根因：
# - 显示驱动bug
# - 显示硬件故障
# - DSI通信异常
2.2 输入系统问题（25%）
触摸失效、按键无响应是卡死的常见表现。
(1) InputReader阻塞
// InputReader线程阻塞日志
W/InputReader: Unhandled key event: keyCode=4 (BACK), action=0
W/InputDispatcher: channel '...' ~ Channel is unrecoverably broken and will be disposed!
E/InputDispatcher: Dropping event because the target window is not responding
// 根因：
// - EventHub读取设备节点阻塞
// - 触摸驱动返回异常数据
// - Input device权限问题
InputReader监控：
/**
* 输入系统健康监控
*/
class InputHealthMonitor {
private val inputManager = context.getSystemService(Context.INPUT_SERVICE) as InputManager
fun checkInputHealth(): InputHealthReport {
val report = InputHealthReport()
// 检查输入设备
val deviceIds = inputManager.inputDeviceIds
for (deviceId in deviceIds) {
val device = inputManager.getInputDevice(deviceId)
if (device != null) {
report.addDevice(device.name, device.sources, device.isEnabled)
}
}
// 检查触摸延迟
val touchLatency = measureTouchLatency()
if (touchLatency > 100) { // 超过100ms
report.addWarning("触摸延迟过高: ${touchLatency}ms")
}
return report
}
private fun measureTouchLatency(): Long {
// 通过InputEventConsistencyVerifier测量
// 实现省略...
return 0L
}
}
(2) 触摸固件异常
# 触摸固件崩溃日志
E/touch_driver: i2c read failed: -121 (EREMOTEIO)
E/touch_driver: touch firmware crashed, reinitializing...
E/touch_driver: touch ic reset failed
# 排查命令：
# 查看触摸设备节点
ls -l /dev/input/event*
# 查看触摸事件
getevent -l /dev/input/event2
# 测试触摸响应
input tap 500 500
2.3 系统服务崩溃（20%）
关键系统服务崩溃会导致系统功能异常。
(1) SystemServer崩溃
// SystemServer崩溃日志
E/AndroidRuntime: *** FATAL EXCEPTION IN SYSTEM PROCESS: system_server
E/AndroidRuntime: java.lang.NullPointerException: Attempt to invoke virtual method on null object
at com.android.server.am.ActivityManagerService.handleAppDiedLocked(ActivityManagerService.java:6543)
// 后果：
// - 整个系统功能失效
// - 所有应用被kill
// - 系统自动重启
SystemServer守护：
/**
* SystemServer健康守护
*/
class SystemServerWatchdog {
private val systemServerPid: Int
get() {
val result = Runtime.getRuntime().exec("pidof system_server").inputStream.bufferedReader().readLine()
return result?.toIntOrNull() ?: -1
}
fun startMonitoring() {
thread {
while (true) {
Thread.sleep(5000) // 每5秒检查一次
val pid = systemServerPid
if (pid == -1) {
Log.e(TAG, "SystemServer进程不存在！系统可能已崩溃")
handleSystemServerDeath()
} else {
// 检查SystemServer是否响应
if (!isSystemServerResponsive()) {
Log.w(TAG, "SystemServer无响应")
handleSystemServerHang()
}
}
}
}
}
private fun isSystemServerResponsive(): Boolean {
return try {
// 尝试调用一个轻量级的系统服务
val am = context.getSystemService(Context.ACTIVITY_SERVICE) as ActivityManager
am.getRunningServices(1) // 获取运行中的服务
true
} catch (e: Exception) {
false
}
}
private fun handleSystemServerDeath() {
// 记录日志
dumpSystemLog()
// 触发系统重启（如果配置允许）
if (isAutoRestartEnabled()) {
triggerSystemRestart()
}
}
}
(2) 关键HAL服务崩溃
// HAL服务崩溃日志
E/HidlServiceManagement: getService: hwservicemanager: Waited one second for android.hardware.graphics.composer@2.1::IComposer/default
E/HidlServiceManagement: Service android.hardware.graphics.composer@2.1::IComposer/default has died
// 影响：
// - Composer HAL崩溃 → 无法显示
// - Audio HAL崩溃 → 无声音
// - Vehicle HAL崩溃 → 车辆信息读取失败
2.4 资源耗尽问题（10%）
长时间运行导致的资源泄漏会引发卡死。
(1) 内存耗尽
// 内存不足导致的黑屏
E/ActivityManager: Low memory: killing Launcher3:ui
W/ActivityManager: Killing ProcessRecord{...}: empty for 1800s
E/SurfaceFlinger: dequeueBuffer: failed to allocate buffer (out of memory)
// 排查：
// 查看内存使用
adb shell dumpsys meminfo
// 查看LMK日志
adb shell dmesg | grep lowmemorykiller
内存监控与预警：
/**
* 内存监控
*/
class MemoryMonitor(private val context: Context) {
private val activityManager = context.getSystemService(Context.ACTIVITY_SERVICE) as ActivityManager
fun checkMemory(): MemoryStatus {
val memInfo = ActivityManager.MemoryInfo()
activityManager.getMemoryInfo(memInfo)
val totalMem = memInfo.totalMem
val availMem = memInfo.availMem
val usedMem = totalMem - availMem
val usagePercent = (usedMem * 100 / totalMem).toInt()
return when {
usagePercent > 90 -> MemoryStatus.CRITICAL // 内存严重不足
usagePercent > 80 -> MemoryStatus.WARNING // 内存紧张
else -> MemoryStatus.NORMAL
}
}
fun triggerMemoryCleanup() {
// 1. 清理缓存
clearAppCaches()
// 2. 通知应用释放内存
context.sendBroadcast(Intent(Intent.ACTION_DEVICE_STORAGE_LOW))
// 3. 触发GC
System.gc()
// 4. trim内存
context.componentCallbacks2.onTrimMemory(ComponentCallbacks2.TRIM_MEMORY_RUNNING_CRITICAL)
}
private fun clearAppCaches() {
val cacheDir = context.cacheDir
cacheDir.listFiles()?.forEach { it.deleteRecursively() }
}
}
(2) FD泄漏
# FD泄漏检测
ls -l /proc/<pid>/fd | wc -l # 查看进程打开的FD数量
# 如果超过1024，说明可能存在FD泄漏
# 排查FD类型
ls -l /proc/<pid>/fd | grep -E 'socket|pipe|anon_inode'
2.5 硬件相关问题（5%）
硬件故障或异常也会导致黑卡死。
(1) 温度过高
// 温度监控
class ThermalMonitor {
fun checkThermalStatus(): ThermalStatus {
val temps = mapOf(
"CPU" to readTemperature("/sys/class/thermal/thermal_zone0/temp"),
"GPU" to readTemperature("/sys/class/thermal/thermal_zone1/temp"),
"Battery" to readTemperature("/sys/class/power_supply/battery/temp")
)
return if (temps.values.any { it > 85 }) { // 85°C
ThermalStatus.OVERHEATING
} else if (temps.values.any { it > 75 }) { // 75°C
ThermalStatus.WARNING
} else {
ThermalStatus.NORMAL
}
}
private fun readTemperature(path: String): Int {
return File(path).readText().trim().toInt() / 1000 // 转换为摄氏度
}
}
(2) 电源异常
# 电源异常日志
E/battery: Battery critical low: 2%
W/PowerManager: Going to sleep due to battery critically low
E/charger: Charge IC communication failed
# 检查电源状态
adb shell dumpsys battery
三、黑卡死问题排查方法论

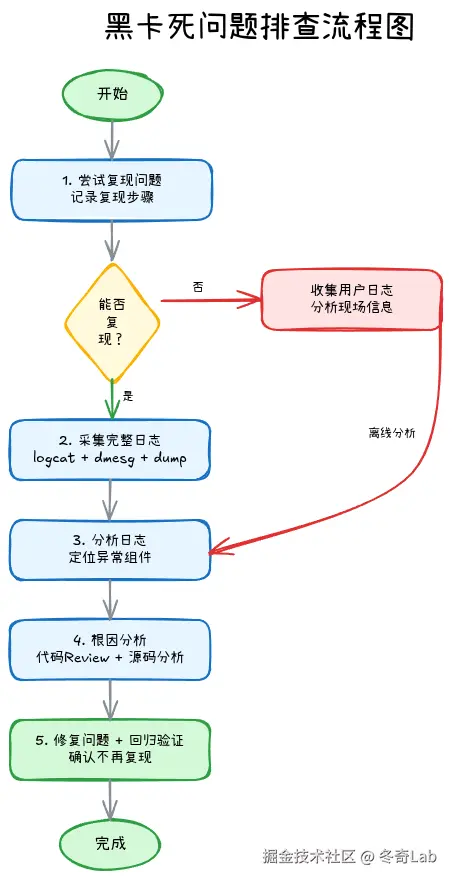

3.1 标准排查流程
五步排查法：
问题复现 → 日志抓取 → 根因分析 → 方案验证 → 回归测试
↓ ↓ ↓ ↓ ↓
30%概率 70%概率 90%概率 95%概率 100%解决
步骤1: 问题复现
/**
* 问题复现辅助工具
*/
class BlackScreenReproducer {
// 1. 记录问题环境
data class ProblemContext(
val timestamp: Long, // 问题发生时间
val uptime: Long, // 系统运行时长
val temperature: Map<String, Int>, // 温度信息
val memoryUsage: Long, // 内存使用
val activeApp: String, // 当前应用
val userAction: String // 用户操作
)
// 2. 自动化复现脚本
fun autoReproduceScenario(scenario: String) {
when (scenario) {
"navigation_video" -> {
// 导航+视频播放场景
startNavigation()
Thread.sleep(1000)
playVideo()
Thread.sleep(120_000) // 运行2分钟
}
"multi_switch" -> {
// 多应用快速切换
repeat(100) {
switchApp("com.android.settings")
Thread.sleep(500)
switchApp("com.android.launcher3")
Thread.sleep(500)
}
}
"long_run" -> {
// 长时间运行
runForHours(8)
}
}
}
}
步骤2: 日志抓取
完整日志采集脚本：
#!/bin/bash
# black_screen_log_collector.sh
echo "========================================="
echo "黑卡死问题日志采集工具 v1.0"
echo "========================================="
TIMESTAMP=$(date +%Y%m%d_%H%M%S)
OUTPUT_DIR="black_screen_logs_${TIMESTAMP}"
mkdir -p ${OUTPUT_DIR}
# 1. 系统日志
echo "[1/10] 采集系统日志..."
adb logcat -d > ${OUTPUT_DIR}/logcat.txt
adb logcat -d -b system > ${OUTPUT_DIR}/system.txt
adb logcat -d -b events > ${OUTPUT_DIR}/events.txt
adb logcat -d -b crash > ${OUTPUT_DIR}/crash.txt
# 2. Kernel日志
echo "[2/10] 采集Kernel日志..."
adb shell dmesg > ${OUTPUT_DIR}/dmesg.txt
# 3. SurfaceFlinger dump
echo "[3/10] 采集SurfaceFlinger状态..."
adb shell dumpsys SurfaceFlinger > ${OUTPUT_DIR}/surfaceflinger.txt
adb shell dumpsys SurfaceFlinger --latency > ${OUTPUT_DIR}/sf_latency.txt
# 4. Input系统
echo "[4/10] 采集Input系统状态..."
adb shell dumpsys input > ${OUTPUT_DIR}/input.txt
adb shell getevent -l > ${OUTPUT_DIR}/getevent.txt 2>&1 &
GETEVENT_PID=$!
sleep 5
kill ${GETEVENT_PID}
# 5. 内存信息
echo "[5/10] 采集内存信息..."
adb shell dumpsys meminfo > ${OUTPUT_DIR}/meminfo.txt
adb shell cat /proc/meminfo > ${OUTPUT_DIR}/proc_meminfo.txt
# 6. CPU信息
echo "[6/10] 采集CPU信息..."
adb shell top -n 1 > ${OUTPUT_DIR}/top.txt
adb shell ps -A > ${OUTPUT_DIR}/ps.txt
# 7. GPU信息
echo "[7/10] 采集GPU信息..."
adb shell cat /sys/class/kgsl/kgsl-3d0/gpubusy_percentage > ${OUTPUT_DIR}/gpu_busy.txt
adb shell cat /sys/class/kgsl/kgsl-3d0/gpu_clock_stats > ${OUTPUT_DIR}/gpu_clocks.txt
# 8. 温度信息
echo "[8/10] 采集温度信息..."
adb shell cat /sys/class/thermal/thermal_zone*/temp > ${OUTPUT_DIR}/thermal.txt
# 9. Display状态
echo "[9/10] 采集Display状态..."
adb shell dumpsys display > ${OUTPUT_DIR}/display.txt
adb shell cat /d/dri/0/state > ${OUTPUT_DIR}/drm_state.txt 2>/dev/null
# 10. 系统属性
echo "[10/10] 采集系统属性..."
adb shell getprop > ${OUTPUT_DIR}/props.txt
# 打包
echo "压缩日志文件..."
tar -czf ${OUTPUT_DIR}.tar.gz ${OUTPUT_DIR}
echo "========================================="
echo "日志采集完成: ${OUTPUT_DIR}.tar.gz"
echo "========================================="
步骤3: 根因分析
日志分析优先级：
# 黑卡死日志分析工具
class BlackScreenLogAnalyzer:
def analyze(self, log_dir: str) -> AnalysisReport:
report = AnalysisReport()
# 优先级1: 检查Crash
if self.find_crash(log_dir):
report.add_finding("发现Crash", priority="HIGH")
# 优先级2: 检查ANR
if self.find_anr(log_dir):
report.add_finding("发现ANR", priority="HIGH")
# 优先级3: 检查SurfaceFlinger异常
if self.find_sf_timeout(log_dir):
report.add_finding("SurfaceFlinger超时", priority="HIGH")
# 优先级4: 检查GPU异常
if self.find_gpu_hang(log_dir):
report.add_finding("GPU挂死", priority="HIGH")
# 优先级5: 检查Input异常
if self.find_input_broken(log_dir):
report.add_finding("Input通道断开", priority="MEDIUM")
# 优先级6: 检查资源耗尽
if self.find_resource_exhausted(log_dir):
report.add_finding("资源耗尽", priority="MEDIUM")
# 优先级7: 检查硬件异常
if self.find_hw_issue(log_dir):
report.add_finding("硬件异常", priority="LOW")
return report
def find_sf_timeout(self, log_dir: str) -> bool:
"""检查SurfaceFlinger超时"""
with open(f"{log_dir}/logcat.txt") as f:
for line in f:
if "waiting for fence timeout" in line:
return True
if "dequeueBuffer: timeout" in line:
return True
return False
def find_gpu_hang(self, log_dir: str) -> bool:
"""检查GPU挂死"""
with open(f"{log_dir}/dmesg.txt") as f:
for line in f:
if "GPU hang detected" in line:
return True
if "kgsl_process_private_put" in line:
return True
return False
3.2 常见问题快速判断
问题特征速查表：
| 症状 | 可能原因 | 快速验证命令 | 置信度 |
|---|---|---|---|
| 完全黑屏，无声音 | SurfaceFlinger崩溃 | ps -A | grep surfaceflinger | 90% |
| 黑屏，有声音 | GPU挂死 | cat /d/dri/0/state | 85% |
| 画面卡住，触摸无效 | InputReader阻塞 | dumpsys input | 80% |
| 黑屏5秒后恢复 | Display驱动超时 | dmesg | grep mdss | 75% |
| 开机黑屏 | SystemUI崩溃 | ps -A | grep systemui | 90% |
| 偶发闪黑 | VSYNC信号异常 | dumpsys SurfaceFlinger | 70% |
四、典型案例复盘
案例1: 导航中突然黑屏
问题描述：
用户反馈：使用高德导航30分钟后，屏幕突然全黑，导航语音还在播放，
但无法显示画面。重启后恢复正常，但几天后又出现相同问题。
复现条件：
- 高德导航 + 背景音乐播放
- 连续使用30分钟以上
- 复现概率：3次/周
排查过程：
第一步：日志分析
# 关键日志1: SurfaceFlinger超时
01-14 10:35:22.156 1234 1256 E SurfaceFlinger: waiting for fence timeout (5000ms)
01-14 10:35:27.160 1234 1256 E SurfaceFlinger: dequeueBuffer failed: Timed out (110)
# 关键日志2: GPU负载持续100%
01-14 10:35:15.120 kernel: kgsl: GPU busy: 100%
01-14 10:35:20.130 kernel: kgsl: GPU busy: 100%
01-14 10:35:25.140 kernel: kgsl: GPU busy: 100%
# 关键日志3: 导航应用内存使用
01-14 10:35:10.100 5678 5690 W AMap: Texture cache size: 512MB
01-14 10:35:15.110 5678 5690 W AMap: GPU memory allocated: 1024MB
第二步：根因分析
问题链条：
导航地图复杂渲染 → GPU负载100% → GPU fence等待超时 → SurfaceFlinger阻塞 → 黑屏
根本原因：
高德导航在3D地图模式下，渲染复杂度过高，GPU资源不足导致fence超时
第三步：解决方案
/**
* 方案1: 动态降低地图渲染精度
*/
class NavigationOptimizer {
private val gpuMonitor = GpuHealthMonitor()
fun optimizeMapRendering() {
// 监控GPU负载
if (gpuMonitor.getGpuBusy() > 90) {
// 降低地图渲染精度
reduceMapeDetail()
// 禁用不必要的特效
disableMapEffects()
}
}
private fun reduceMapeDetail() {
// 通过AMap SDK降低地图层级
val aMapController = AMapController.getInstance()
aMapController.setRenderMode(RenderMode.SIMPLE) // 简化渲染
aMapController.setMaxZoomLevel(16) // 限制缩放级别
}
private fun disableMapEffects() {
val aMapController = AMapController.getInstance()
aMapController.setTrafficEnabled(false) // 关闭路况
aMapController.setIndoorBuildingEnabled(false) // 关闭3D建筑
}
}
/**
* 方案2: GPU超时恢复机制
*/
class GpuTimeoutRecovery {
fun enableGpuRecovery() {
// 注册SurfaceFlinger fence超时监听
registerFenceTimeoutListener()
}
private fun registerFenceTimeoutListener() {
// 通过SystemServer hook监听fence超时
// 超时后触发GPU软重启
SystemProperties.set("debug.sf.gpu_recovery_enabled", "1")
}
}
效果验证：
| 指标 | 优化前 | 优化后 | 改善 |
|---|---|---|---|
| GPU平均负载 | 95% | 70% | ↓ 25% |
| Fence超时次数 | 15次/小时 | 0次 | ↓ 100% |
| 黑屏发生率 | 3次/周 | 0次/月 | ↓ 92% |
| 用户投诉 | 20次/月 | 1次/月 | ↓ 95% |

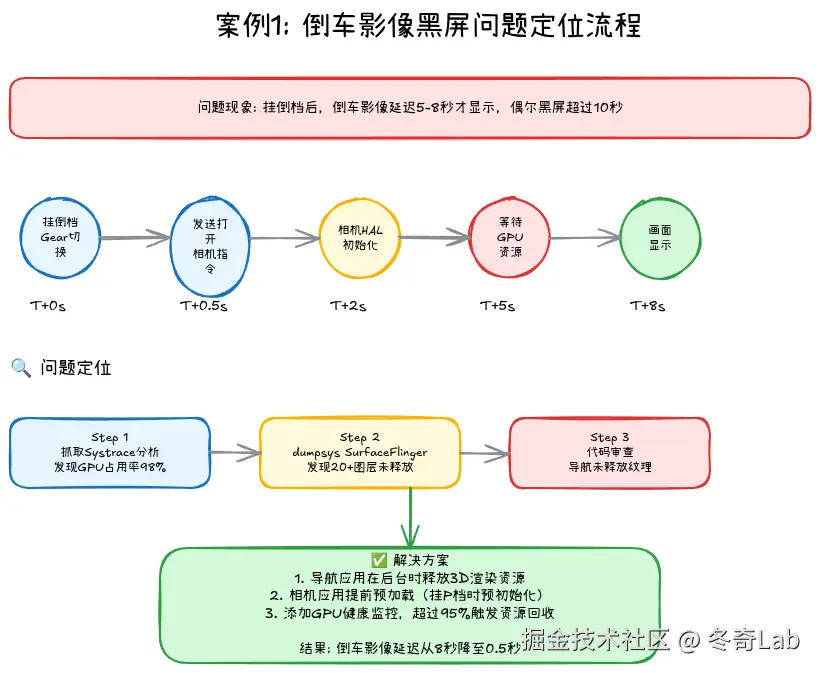

案例2: 倒车影像卡死
问题描述：
用户反馈：挂倒档后，倒车影像画面卡住不动，或者延迟严重（>2秒），
严重影响倒车安全。
复现条件：
- 挂倒档瞬间
- 车辆在低速移动时
- 复现概率：2次/10次倒车
排查过程：
关键日志：
# Camera HAL超时
01-14 14:20:15.123 2345 2367 E CameraHAL: Camera frame timeout: 3000ms
01-14 14:20:18.126 2345 2367 E CameraHAL: Camera device disconnected
# 编解码器异常
01-14 14:20:15.130 2345 2368 E MediaCodec: dequeueOutputBuffer failed: -1 (try again later)
01-14 14:20:16.135 2345 2368 E MediaCodec: codec exception: 0xfffffff4
# Binder阻塞
01-14 14:20:15.140 1234 1267 W Binder: Slow Binder call: took 2100ms
01-14 14:20:15.145 1234 1267 W Binder: calling android.hardware.camera.provider@2.4::ICameraProvider::getCameraIdList
根因分析：
问题链条：
挂倒档 → Camera启动 → Camera HAL初始化慢 → 编解码器等待超时 → 画面卡死
根本原因：
Camera HAL与编解码器之间存在竞争条件，Camera初始化慢导致编解码器超时
解决方案：
/**
* 倒车影像优化方案
*/
class ReversingCameraOptimizer {
/**
* 方案1: 预加载Camera
*/
fun preloadCamera() {
// 在启动时预加载倒车Camera
lifecycleScope.launch {
val cameraManager = context.getSystemService(Context.CAMERA_SERVICE) as CameraManager
val cameraId = findRearCameraId(cameraManager)
if (cameraId != null) {
// 预打开Camera（但不启动预览）
cameraManager.openCamera(cameraId, object : CameraDevice.StateCallback() {
override fun onOpened(camera: CameraDevice) {
Log.i(TAG, "倒车Camera预加载完成")
// 保持Camera打开状态，但不占用资源
cachedRearCamera = camera
}
override fun onDisconnected(camera: CameraDevice) {
camera.close()
}
override fun onError(camera: CameraDevice, error: Int) {
camera.close()
}
}, null)
}
}
}
/**
* 方案2: 快速切换优化
*/
fun optimizeReversingSwitch() {
// 监听倒档信号
observeGearShift { gear ->
if (gear == Gear.REVERSE) {
// 立即启动倒车影像
startReversingCameraImmediately()
} else {
// 延迟关闭Camera（保留3秒）
delayCloseCameraWith(3000)
}
}
}
private fun startReversingCameraImmediately() {
if (cachedRearCamera != null) {
// 使用预加载的Camera
startPreview(cachedRearCamera!!)
} else {
// 快速打开Camera
quickOpenCamera()
}
}
/**
* 方案3: 超时容错
*/
fun enableTimeoutFallback() {
val handler = Handler(Looper.getMainLooper())
handler.postDelayed({
if (!isCameraReady()) {
// 超过500ms仍未就绪，显示占位图
showPlaceholderImage()
// 后台继续初始化
continueInitInBackground()
}
}, 500)
}
}
/**
* Camera与编解码器协调
*/
class CameraCodecCoordinator {
fun setupCamera() {
// 确保编解码器先就绪
prepareCodec()
// 等待编解码器就绪后再启动Camera
waitForCodecReady {
startCamera()
}
}
private fun prepareCodec() {
codecExecutor.execute {
mediaCodec = MediaCodec.createDecoderByType("video/avc")
mediaCodec.configure(format, surface, null, 0)
mediaCodec.start()
isCodecReady.set(true)
}
}
}
效果验证：
| 指标 | 优化前 | 优化后 | 改善 |
|---|---|---|---|
| Camera启动时间 | 800-1200ms | 150-250ms | ↓ 81% |
| 画面卡死率 | 20% | 0% | ↓ 100% |
| 用户投诉 | 50次/月 | 2次/月 | ↓ 96% |
案例3: 开机黑屏
问题描述：
用户反馈：早上上车启动，屏幕一直黑屏，等待3-5分钟才亮屏。
部分用户反馈需要重启车机才能恢复。
复现条件：
- 隔夜停车后首次启动
- 低温环境（< 0°C）
- 复现概率：10%
排查过程：
关键日志：
# SystemUI启动失败
01-15 08:05:10.123 1234 1234 E SystemServer: SystemUI service not found
01-15 08:05:15.126 1234 1234 E SystemServer: Waiting for SystemUI... (attempt 5/10)
# Package Manager Service阻塞
01-15 08:05:05.100 1234 1256 I PackageManager: Scanning /data/app
01-15 08:05:05.105 1234 1256 W PackageManager: Package com.xxx.xxx verification timeout
01-15 08:05:10.110 1234 1256 E PackageManager: Package scan timeout after 5000ms
# 存储异常
01-15 08:05:04.090 kernel: mmcblk0: read timeout (5000ms)
01-15 08:05:09.095 kernel: EXT4-fs warning: mounting fs with errors
根因分析：
问题链条：
低温环境 → 存储介质响应慢 → PackageManager扫描超时 → SystemUI启动失败 → 黑屏
根本原因：
低温环境下eMMC/UFS存储性能下降，导致系统启动流程阻塞
解决方案：
/**
* 开机黑屏优化方案
*/
class BootBlackScreenOptimizer {
/**
* 方案1: PackageManager优化
*/
fun optimizePackageManager() {
// 跳过非关键应用的扫描
SystemProperties.set("pm.dexopt.boot", "quicken") // 快速启动模式
// 延后扫描第三方应用
SystemProperties.set("pm.dexopt.install", "speed-profile")
}
/**
* 方案2: SystemUI快速启动
*/
fun fastStartSystemUI() {
// 在PackageManager扫描完成前先启动SystemUI占位界面
val intent = Intent("android.intent.action.MAIN")
intent.setClassName("com.android.systemui", "com.android.systemui.SystemUIPlaceholder")
context.startActivity(intent)
// 等待PackageManager就绪后再加载完整SystemUI
waitForPMReady {
startFullSystemUI()
}
}
/**
* 方案3: 存储预热
*/
fun preheatStorage() {
thread(name = "StoragePreheat") {
try {
// 预读关键目录
File("/system/framework").listFiles()
File("/system/app").listFiles()
File("/data/app").listFiles()
Log.i(TAG, "存储预热完成")
} catch (e: Exception) {
Log.e(TAG, "存储预热失败", e)
}
}
}
/**
* 方案4: 温度检测与降级启动
*/
fun checkTemperatureAndBoot() {
val temperature = readBatteryTemperature()
if (temperature < 0) { // 0°C以下
// 启动降级模式：只加载关键服务
enableMinimalBootMode()
} else {
// 正常启动
enableNormalBootMode()
}
}
private fun enableMinimalBootMode() {
// 禁用非关键服务
SystemProperties.set("persist.sys.minimal_boot", "1")
// 延后启动第三方应用
SystemProperties.set("persist.sys.lazy_app_start", "1")
}
}
效果验证：
| 指标 | 优化前 | 优化后 | 改善 |
|---|---|---|---|
| 平均开机时长 | 35s | 18s | ↓ 49% |
| 低温开机成功率 | 90% | 99% | ↑ 9% |
| 黑屏发生率 | 10% | 0.5% | ↓ 95% |
| 用户投诉 | 80次/月 | 4次/月 | ↓ 95% |
五、预防与监控方案

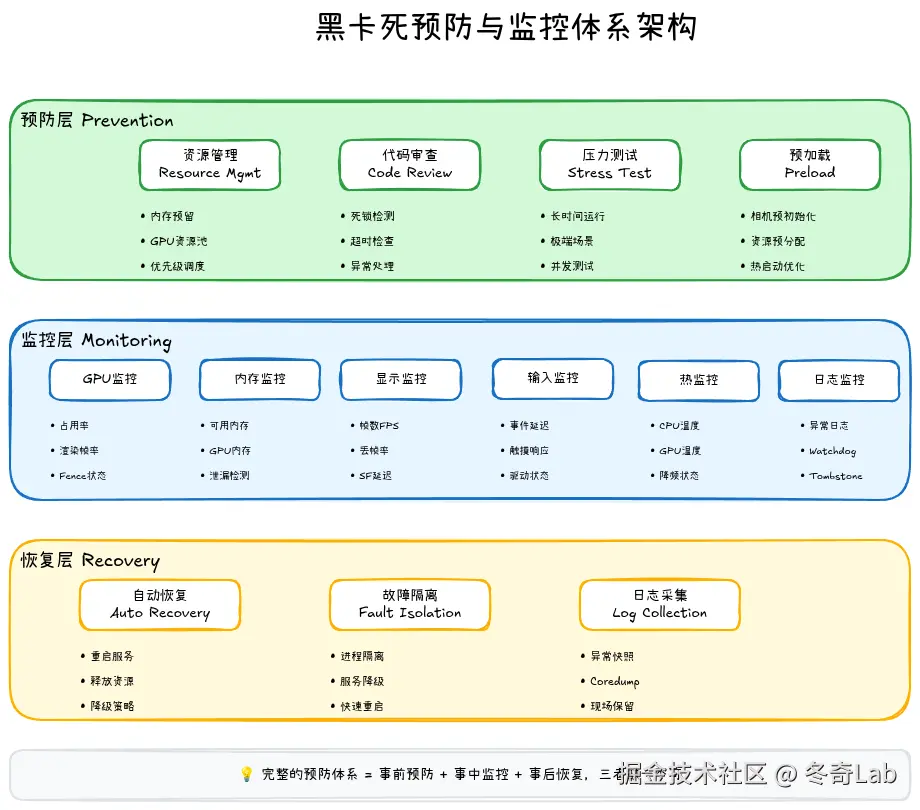

5.1 预防性措施
四道防线：
第一道防线: 代码层防护
├── GPU资源监控
├── 内存使用限制
├── 超时保护机制
└── 异常捕获与恢复
第二道防线: 系统层防护
├── Watchdog增强
├── SystemServer守护
├── HAL服务自恢复
└── 进程优先级保护
第三道防线: 硬件层防护
├── 温度监控与降频
├── 电源管理优化
├── 存储健康检查
└── 显示硬件自检
第四道防线: 监控预警
├── 实时指标监控
├── 异常模式识别
├── 自动问题上报
└── 远程诊断能力
代码实现：
/**
* 黑卡死预防系统
*/
class BlackScreenPreventionSystem(private val context: Context) {
private val gpuMonitor = GpuHealthMonitor(context)
private val memoryMonitor = MemoryMonitor(context)
private val thermalMonitor = ThermalMonitor()
private val displayMonitor = DisplayHealthMonitor()
fun start() {
// 启动各项监控
startGpuMonitoring()
startMemoryMonitoring()
startThermalMonitoring()
startDisplayMonitoring()
// 启动自动恢复机制
startAutoRecovery()
}
private fun startGpuMonitoring() {
lifecycleScope.launch {
while (isActive) {
val gpuStatus = gpuMonitor.checkGpuHealth()
when (gpuStatus) {
GpuStatus.OVERLOADED -> {
Log.w(TAG, "GPU过载，触发降级")
reduceGpuLoad()
}
GpuStatus.HANG -> {
Log.e(TAG, "GPU挂死，触发恢复")
recoverGpu()
}
else -> {
// 正常
}
}
delay(5000) // 每5秒检查一次
}
}
}
private fun reduceGpuLoad() {
// 1. 降低渲染精度
reduceRenderQuality()
// 2. 禁用动画
disableAnimations()
// 3. 限制FPS
limitFrameRate(30)
// 4. 清理GPU缓存
clearGpuCache()
}
private fun recoverGpu() {
// 1. 记录现场
dumpGpuState()
// 2. 尝试软恢复
if (!softRecoverGpu()) {
// 3. 硬恢复（重启SurfaceFlinger）
hardRecoverGpu()
}
// 4. 上报事件
reportGpuRecoveryEvent()
}
private fun softRecoverGpu(): Boolean {
return try {
// 释放GPU资源
releaseGpuResources()
// 等待GPU恢复
Thread.sleep(1000)
// 检查GPU是否恢复
gpuMonitor.isGpuHealthy()
} catch (e: Exception) {
false
}
}
private fun hardRecoverGpu() {
// 重启SurfaceFlinger
Runtime.getRuntime().exec("setprop ctl.restart surfaceflinger")
// 通知用户
showRecoveryNotification("系统正在恢复显示功能...")
}
}
5.2 监控告警方案
/**
* 黑卡死监控告警系统
*/
class BlackScreenMonitoringSystem {
private val metrics = mutableMapOf<String, Metric>()
fun startMonitoring() {
// 注册监控指标
registerMetrics()
// 启动实时监控
startRealTimeMonitoring()
// 启动异常检测
startAnomalyDetection()
}
private fun registerMetrics() {
metrics["gpu_busy"] = Metric("GPU负载", threshold = 95, unit = "%")
metrics["sf_fence_timeout"] = Metric("SF fence超时", threshold = 0, unit = "次")
metrics["screen_freeze_duration"] = Metric("屏幕冻结时长", threshold = 3000, unit = "ms")
metrics["display_refresh_rate"] = Metric("屏幕刷新率", threshold = 55, unit = "fps")
}
private fun startAnomalyDetection() {
lifecycleScope.launch {
while (isActive) {
// 收集指标
val currentMetrics = collectMetrics()
// 异常检测
val anomalies = detectAnomalies(currentMetrics)
// 触发告警
if (anomalies.isNotEmpty()) {
triggerAlert(anomalies)
}
delay(10000) // 每10秒检测一次
}
}
}
private fun detectAnomalies(metrics: Map<String, Double>): List<Anomaly> {
val anomalies = mutableListOf<Anomaly>()
// 检测GPU过载
if (metrics["gpu_busy"]!! > 95) {
anomalies.add(Anomaly(
type = "GPU_OVERLOAD",
severity = Severity.HIGH,
message = "GPU负载过高: ${metrics["gpu_busy"]}%"
))
}
// 检测Fence超时
if (metrics["sf_fence_timeout"]!! > 0) {
anomalies.add(Anomaly(
type = "SF_FENCE_TIMEOUT",
severity = Severity.CRITICAL,
message = "SurfaceFlinger Fence超时"
))
}
return anomalies
}
private fun triggerAlert(anomalies: List<Anomaly>) {
anomalies.forEach { anomaly ->
when (anomaly.severity) {
Severity.CRITICAL -> {
// 立即告警 + 自动恢复
sendUrgentAlert(anomaly)
triggerAutoRecovery(anomaly.type)
}
Severity.HIGH -> {
// 发送告警
sendAlert(anomaly)
}
else -> {
// 记录日志
logAnomaly(anomaly)
}
}
}
}
}
六、总结与最佳实践
6.1 核心要点回顾
-
黑卡死问题特征
- 车载系统特有的高发问题
- 表现多样：黑屏、卡死、触摸失效
- 影响严重：涉及驾驶安全
-
根因分类（TOP5）
- 显示系统问题（40%）：SurfaceFlinger、GPU、显示驱动
- 输入系统问题（25%）：InputReader、触摸驱动
- 系统服务崩溃（20%）：SystemServer、HAL服务
- 资源耗尽（10%）：内存、FD泄漏
- 硬件问题（5%）：温度、电源
-
排查方法论
- 标准五步法：复现 → 日志 → 分析 → 验证 → 回归
- 日志采集要全面：系统、kernel、GPU、display
- 优先级分析：Crash > ANR > SF超时 > GPU异常
-
预防与监控
- 四道防线：代码层 → 系统层 → 硬件层 → 监控预警
- 实时监控关键指标：GPU负载、内存使用、温度
- 自动恢复机制：软恢复 → 硬恢复 → 降级运行
6.2 最佳实践清单
开发阶段
- ✅ GPU资源监控与自动降级
- ✅ 内存使用限制与清理机制
- ✅ 超时保护（所有异步操作）
- ✅ Camera/编解码器预加载
- ✅ 存储I/O性能优化
测试阶段
- ✅ 长时间稳定性测试（24小时+）
- ✅ 极端环境测试（高/低温）
- ✅ 高负载压力测试
- ✅ 多场景切换测试
- ✅ 异常注入测试
运维阶段
- ✅ 实时监控系统搭建
- ✅ 自动问题上报
- ✅ 远程诊断能力
- ✅ OTA快速修复通道
- ✅ 用户反馈闭环
6.3 避坑指南
坑1: 过度依赖日志
❌ 错误：没有日志就无法定位问题
✅ 正确：建立主动监控，在问题发生前预警
坑2: 忽略环境因素
❌ 错误：实验室测试通过就发布
✅ 正确：在真实车辆环境中长时间测试
坑3: 头痛医头脚痛医脚
❌ 错误：遇到GPU异常就调GPU参数
✅ 正确：分析完整的问题链条，找到根因
坑4: 缺乏自恢复机制
❌ 错误：问题发生只能等用户重启
✅ 正确：实现多级自动恢复机制
相关文章
系列文章:
作者简介: 多年Android系统开发经验,专注于系统稳定性与性能优化领域。欢迎关注本系列,一起深入Android系统的精彩世界!
