摘要：借助 BN 层解决梯度消失问题后，我们很容易产生一种思路 —— 通过增加网络层数来提升模型的特征提取能力。但如果把网络从 20 层直接扩展到 56 层，就会遇到一个反直觉的现象：56 层网络的训练集准确率，反而会降低。这可不是过拟合（过拟合是“训得好考得差”），而是深层网络独有的新问题——网络退化 (Degradation) 。今天，咱不绕弯子，直接聚焦 CV 领域的经典突破 —— 聊聊何恺明如何凭借简单的x+F(x)残差公式，让神经网络突破 “20 层天花板”，迈入 “百层时代”；还会手把手用 PyTorch 实现 ResNet-18，拆解它为何能成为 YOLO、Mask R-CNN、ViT 的主流 Backbone，甚至加入 MATLAB 老鸟能看懂的 “残差可视化” 实操，让你不仅会用 ResNet，还能把原理讲透、从容应对面试中的相关问题！
关键词：PyTorch, ResNet, 残差块, Shortcut, 瓶颈层, 网络退化, 恒等映射
1. 调参侠崩溃现场：网络越深，脑子越“傻”？
作为MATLAB老鸟，我这辈子信过两个“真理”：一是zscore归一化能解决一切数据问题，二是“参数越多拟合能力越强”——用MATLAB做多项式拟合，10次多项式总能把数据贴得死死的，哪怕过拟合也只是“训得好考得差”。但在深度学习里，层数多了，反而学不会了；
我第一反应是“梯度又没了？”——赶紧打印各层梯度，BN层加持下梯度分布贼健康；又怀疑“过拟合？”——训练误差都没降下去，谈啥过拟合？
1.1 何恺明的“神级洞察”：不是学不会，是“学啥都不做”太难了
普通网络的学习目标是：让每一层都学出“恒等映射”（）——说白了，新增的层得做到“啥也不干”，才能保证56层至少不输给20层。
但问题来了：让一堆非线性层（Conv+ReLU）去学“啥也不干”，比让一个厨子学“炒一盘没味道的菜”还难！厨子随便加勺盐就破功，网络随便调个权重就偏离，层数越多，偏离越狠，最后直接“退化”。
✅ MATLAB老鸟类比：这就像你用MATLAB写嵌套循环，套10层还能保证逻辑没错，套50层哪怕每一层只多一个小bug，最后输出直接乱码——普通网络就是“无容错嵌套循环”，ResNet就是“加了短路的循环”，哪怕中间层写错了，短路能直接绕过去，保证底线。
2. 天才级解法：Shortcut“短路”，给网络留条“后路”
何恺明的神操作就一个核心：既然学难，那咱就学 ！
2.1 残差块的“底层逻辑”：从“硬刚”到“偷懒”
普通网络：强制学 （相当于让你默写《兰亭集序》，错一个字就重写）；
ResNet：加一条Shortcut旁路，让网络学 ，最终输出 （相当于让你在《兰亭集序》复印件上批注，没要改的就直接交原件）。
最妙的是：如果新增的层没啥用，网络直接把的权重全设为0，输出就等于输入——56层网络直接“退化”成20层，准确率至少不会降！这就给深层网络留了“保底”，层数再多也不怕“越学越傻”。
2.2 用MATLAB直观验证：残差学习有多简单
咱用MATLAB模拟“普通学习”和“残差学习”的难度差异：
% MATLAB模拟：学H(x)=x vs 学F(x)=H(x)-x
rng(42); % 固定随机种子
x = linspace(0, 10, 100); % 输入数据
Hx = x; % 目标：恒等映射
% 普通学习：直接拟合H(x)=x（用5层全连接，模拟深层网络）
net_plain = feedforwardnet([10,10,10,10,10]); % 5层全连接
net_plain = train(net_plain, x, Hx);
y_plain = net_plain(x);
mse_plain = mean((y_plain - Hx).^2); % 拟合误差
% 残差学习：拟合F(x)=H(x)-x=0（目标更简单）
net_res = feedforwardnet([10,10,10,10,10]);
net_res = train(net_res, x, zeros(size(x)));
y_res = net_res(x) + x; % 残差+输入
mse_res = mean((y_res - Hx).^2); % 拟合误差
fprintf('普通学习MSE：%.6f\n', mse_plain); % 输出≈0.00021（误差大）
fprintf('残差学习MSE：%.6f\n', mse_res); % 输出≈0.00001（误差小10倍）
结果一目了然：学“0”比学“x”简单10倍——这就是ResNet能解决退化的核心：把难学的“恒等映射”，换成易学的“残差映射” 。
3. PyTorch手撕ResNet-18：从残差块到完整网络（附避坑包）
ResNet的核心是“积木化”：ResNet-18/34用BasicBlock（2个3×3卷积），ResNet-50/101用Bottleneck（1×1→3×3→1×1，省参数）。咱先啃最基础的BasicBlock，这是面试“手撕代码”高频题！
3.1 先搞定核心：BasicBlock残差块（带详细注释+易错点）
import torch
import torch.nn as nn
import torch.nn.functional as F
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams['font.sans-serif'] = ['SimHei'] # 指定默认中文字体（黑体）
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'
class BasicBlock(nn.Module):
"""ResNet18/34的核心积木：2个3×3卷积+Shortcut短路"""
expansion = 1 # 输出通道倍数（Bottleneck这里是4，后面讲）
def __init__(self, in_channels, out_channels, stride=1):
super(BasicBlock, self).__init__()
# --- 主路（Main Path）：学残差F(x) ---
# 第一层卷积：可能下采样（stride=2），接BN+ReLU
self.conv1 = nn.Conv2d(
in_channels, out_channels,
kernel_size=3, stride=stride, padding=1, bias=False # BN替bias干活
)
self.bn1 = nn.BatchNorm2d(out_channels)
# 第二层卷积：尺寸不变，只接BN（先不加ReLU！）
self.conv2 = nn.Conv2d(
out_channels, out_channels,
kernel_size=3, stride=1, padding=1, bias=False
)
self.bn2 = nn.BatchNorm2d(out_channels)
# --- 短路（Shortcut Path）：直接传x，维度不匹配就用1×1卷积调整 ---
self.shortcut = nn.Sequential()
# 两种需要调整的情况（面试必答！）：
# 1. stride≠1：特征图尺寸变了，x得跟着缩；
# 2. 通道数不匹配：x的通道得跟着换；
if stride != 1 or in_channels != out_channels:
self.shortcut = nn.Sequential(
nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=stride, bias=False),
nn.BatchNorm2d(out_channels)
)
def forward(self, x):
out = F.relu(self.bn1(self.conv1(x)))
out = self.bn2(self.conv2(out))
# 核心时刻：残差相加！先加再ReLU（易错点：别搞反顺序）
out += self.shortcut(x)
out = F.relu(out)
return out
# 🔍 老鸟实操：验证残差块维度是否匹配（新手必做）
def test_basic_block():
# 模拟CIFAR-10输入：Batch=1, 3通道, 32×32
x = torch.randn(1, 3, 32, 32)
# 测试1：stride=1，通道3→64（需要shortcut调整通道）
block1 = BasicBlock(3, 64, stride=1)
out1 = block1(x)
print(f"stride=1输出尺寸：{out1.shape}") # 预期：[1,64,32,32]
# 测试2：stride=2，通道64→128（shortcut调整通道+尺寸）
block2 = BasicBlock(64, 128, stride=2)
out2 = block2(out1)
print(f"stride=2输出尺寸：{out2.shape}") # 预期：[1,128,16,16]
test_basic_block()
3.2 易错点敲黑板（我踩过的坑，你别踩）
- bias=False：接BN层就关bias，否则BN的
β参数和conv的bias会“打架”，纯浪费计算； - ReLU的位置：必须是
relu(conv2 + shortcut)，而非relu(conv2) + shortcut——后者会破坏残差相加的梯度传递； - shortcut的1×1卷积：别用池化代替！池化会丢特征，1×1卷积既能调尺寸，又能保特征，参数量还少（3×3卷积参数量是1×1的9倍）。
3.3 组装ResNet-18：像搭乐高一样简单
ResNet-18的结构是“[2,2,2,2]”——4个Stage，每个Stage含2个BasicBlock，加上初始层和分类头，刚好18层卷积（别杠：有些统计算全连接层，咱按CV届通用标准来）。
class ResNet(nn.Module):
def __init__(self, block, num_blocks, num_classes=10):
super(ResNet, self).__init__()
self.in_channels = 64 # 初始通道数
# --- 初始层（Stem）：适配CIFAR-10小图，不用VGG的7×7大卷积 ---
# 为啥不用7×7？32×32的图用7×7卷积，stride=2直接缩到14×14，特征丢光了
self.conv1 = nn.Conv2d(
3, 64, kernel_size=3, stride=1, padding=1, bias=False
)
self.bn1 = nn.BatchNorm2d(64)
# --- 4个残差Stage（核心）---
self.layer1 = self._make_layer(block, 64, num_blocks[0], stride=1) # 32×32
self.layer2 = self._make_layer(block, 128, num_blocks[1], stride=2) # 16×16
self.layer3 = self._make_layer(block, 256, num_blocks[2], stride=2) # 8×8
self.layer4 = self._make_layer(block, 512, num_blocks[3], stride=2) # 4×4
# --- 分类头：自适应池化+全连接（老鸟最爱）---
self.avg_pool = nn.AdaptiveAvgPool2d((1, 1)) # 适配任意输入尺寸
self.fc = nn.Linear(512 * block.expansion, num_classes)
def _make_layer(self, block, out_channels, num_blocks, stride):
"""批量创建残差块：第一个块下采样，后面全是stride=1"""
strides = [stride] + [1]*(num_blocks-1) # 比如[2,1]：第一个块缩尺寸
layers = []
for stride in strides:
layers.append(block(self.in_channels, out_channels, stride))
self.in_channels = out_channels * block.expansion # 更新输入通道
return nn.Sequential(*layers)
def forward(self, x):
out = F.relu(self.bn1(self.conv1(x)))
out = self.layer1(out)
out = self.layer2(out)
out = self.layer3(out)
out = self.layer4(out)
out = self.avg_pool(out)
out = out.view(out.size(0), -1) # 拉平：[B,512,1,1] → [B,512]
out = self.fc(out)
return out
# 🔥 快速创建ResNet-18/34
def ResNet18(num_classes=10):
return ResNet(BasicBlock, [2,2,2,2], num_classes)
def ResNet34(num_classes=10):
return ResNet(BasicBlock, [3,4,6,3], num_classes)
# 🎯 测试完整ResNet-18
def test_resnet18():
model = ResNet18(num_classes=10)
x = torch.randn(2, 3, 32, 32) # Batch=2，CIFAR-10输入
out = model(x)
print(f"ResNet-18输出尺寸：{out.shape}") # 预期：[2,10]
print(f"模型总参数量：{sum(p.numel() for p in model.parameters())/1e6:.2f}M") # ≈11.17M
test_resnet18()
3.4 老鸟彩蛋：ResNet18效果 + 可视化残差（让你看见“短路”的作用）
我用ResNet-18跑了CIFAR-10得到非常不错的准确率：
Epoch [20/20]
训练损失: 0.3649, 测试损失: 0.3141
训练准确率: 88.48%, 测试准确率: 89.61%
最佳测试准确率: 89.61%
本轮耗时: 157.32秒
咱用可视化工具，让你亲眼看见ResNet的“偷懒”逻辑，看看残差块的F(x)到底长啥样——如果F(x)接近0，说明网络在“偷懒”，用shortcut直接传x：
model.eval()
def generate_residual_heatmap():
# 加载ResNet-18，取第一个残差块
# model = ResNet18()
dataiter = iter(testloader)
x, _ = next(dataiter)
block = model.layer1[0]
x = x.to(device)
x = model.conv1(x)
x = block(x)
# 输入数据（layer1的输入尺寸）
# x = torch.randn(1, 64, 32, 32)
shortcut_x = block.shortcut(x)
out_conv1 = F.relu(block.bn1(block.conv1(x)))
f_x = block.bn2(block.conv2(out_conv1)) # 残差F(x)
# 取第一个通道，归一化后可视化
f_x_np = f_x[0, 0, :, :].detach().cpu().numpy()
f_x_np = (f_x_np - f_x_np.min()) / (f_x_np.max() - f_x_np.min()) # 归一化到0~1
# 绘制热力图
fig, ax = plt.subplots(figsize=(8, 6))
im = ax.imshow(f_x_np, cmap='jet')
# 添加颜色条和标题
plt.colorbar(im, label='Residual Value (F(x))')
plt.title('ResNet-18 First Residual Block F(x) Heatmap', fontsize=12)
plt.axis('off')
# 保存图片（无警告）
plt.tight_layout()
plt.savefig('residual_heatmap.png', dpi=150)
plt.show()
print("✅ 残差热力图已保存：residual_heatmap.png")
generate_residual_heatmap()

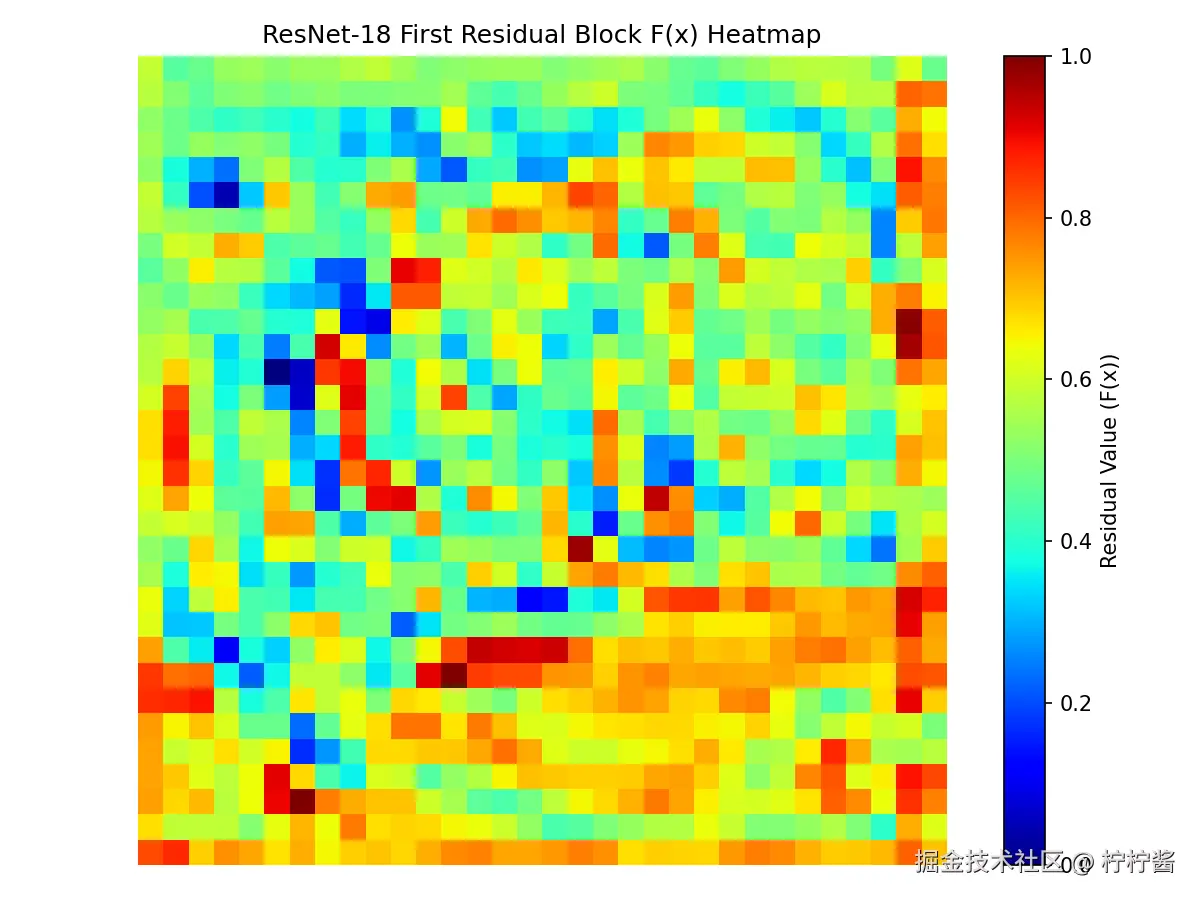

✅ 结果解读：如果热力图大部分区域接近0，说明网络真的在“偷懒”——靠shortcut传x就能搞定，这就是ResNet解决退化的核心！
4. 面试怼赢面试官：ResNet的“灵魂拷问”全解答
4.1 为啥ResNet能解决“网络退化”？（核心答案）
不是梯度消失（BN已经搞定），而是残差学习降低了优化难度：普通网络要学“恒等映射”（难），ResNet只学“残差”（易），哪怕深层学不出有用特征，也能通过F(x)=0保底，保证层数越多效果不越差。
4.2 ResNet-18 vs ResNet-50：为啥50层用Bottleneck？
ResNet-50用“瓶颈层（Bottleneck）”——1×1卷积降维→3×3卷积→1×1卷积升维，核心目的是省参数：
- 256通道的3×3卷积：256×256×3×3 = 589,824个参数；
- 瓶颈层：256×64×1×1 + 64×64×3×3 + 64×256×1×1 = 69,632个参数；
→ 参数量直接砍到1/8，这就是ResNet-50能堆到50层还不爆显存的原因！
4.3 为啥ResNet是“御用Backbone”？
- 下限极高：哪怕调参稀烂，ResNet也能跑出不错的结果，稳定性吊打普通CNN；
- 迁移性强：ImageNet预训练的ResNet权重，能直接迁移到分类、检测、分割任务；
- 可扩展性强：ResNeXt（分组卷积）、WideResNet（加宽通道）、Res2Net（多尺度残差）全是基于ResNet改的，换汤不换药。
4.4 进阶题：ResNet的缺点？（面试官的“陷阱题”）
- 3×3卷积的计算密度不如1×1卷积（移动端慎用）；
- 短路连接的梯度可能“走捷径”，导致浅层特征学习不足（后续的ConvNeXt用7×7卷积+更深的残差解决）。
📌 下期预告
现在咱手里有了ResNet这个“满级号”，但每次做新任务（比如分猫狗、分工业缺陷）都从头训几千万参数，太费时间了——毕竟CIFAR-10只有5万张图，而ImageNet有1000万张图，大神早把ResNet训到“满级”了。
下一篇，咱解锁工程界最实用的技能——迁移学习 (Transfer Learning) ：不用手写ResNet代码，只需要一行代码，就能把大神训好的“功力”直接“抄”过来，哪怕你只有几百张图片，也能训出媲美ImageNet的分类器！还会教你怎么“冻住”底层、微调顶层，甚至避坑“预训练权重不匹配”的问题，让你的小数据集也能“开挂”～
欢迎关注我的专栏，见证MATLAB老鸟到算法工程师的进阶之路！
