一、PDF417码简介
PDF417（Portable Data File 417）是一种二维条形码（2D barcode），由Symbol Technologies公司在1990年代初开发。其名称中的PDF代表便携式数据文件，417表示该条码的结构：每一行由4个条（bar）和17个模块（modules）组成。PDF417码因其高信息密度、良好的兼容性和广泛的支持设备，成为许多行业实现自动化、数字化管理的重要工具。尤其适用于需要离线存储、无需联网即可读取完整信息的场景。

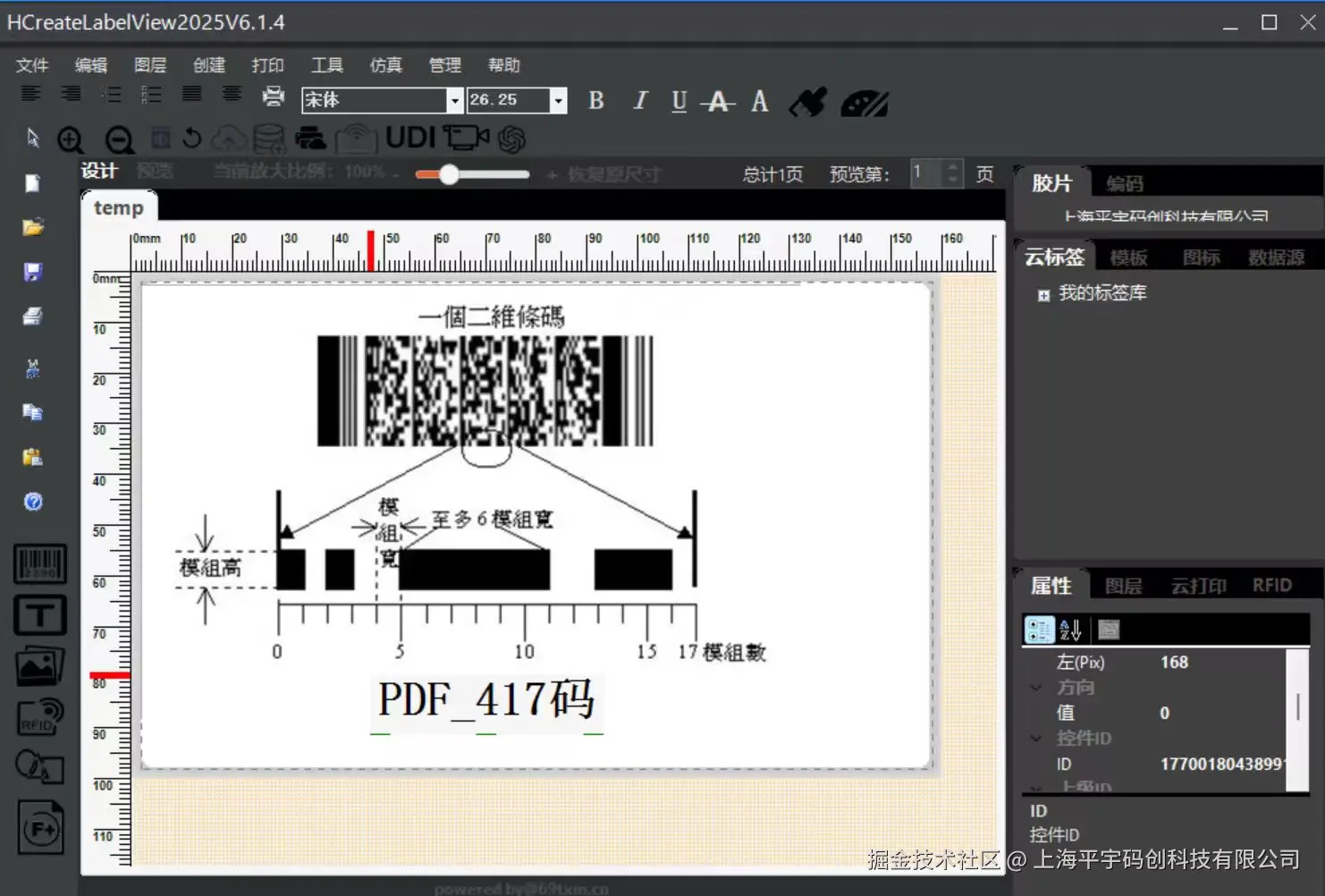

PDF417编码应用视图如下：
二、主要特点：
1. 高容量存储：数据容量大，适合存储结构化信息
2. 多种数据类型支持：
3. 纠错能力强：容错性强，可靠性高；
4. 结构灵活：打印要求相对较低，可在普通打印机上生成；
5. 广泛应用：支持多种数据格式和国际字符。
三、字符机构
1，基本结构组成
起始符（Start Pattern）
- 固定图案：4个条 + 4个空，宽度比为 1:1:1:1:1:1:1:1（即每个条和空均为1模块宽）
- 用于标识条码的开始，帮助扫描器识别方向与起始位置。
终止符（Stop Pattern）
- 固定图案：一个宽条（3模块）+ 空（1模块）+ 条（1模块）
- 以独特模式结束每行，便于识别条码结尾。
左层指示符（Left Row Indicator Codeword）
- 表示当前行在整体层数中的位置（行号）及错误纠正级别等信息。
- 用于帮助解码器重建数据顺序，特别是在部分损坏时。
右层指示符（Right Row Indicator Codeword）
- 类似左指示符，提供冗余信息，提高容错能力。
数据码字（Data Codewords）
- 实际编码的数据内容，包括用户数据和可选的纠错码字。
- 每个码字代表一个数值（0–928），通过特定编码模式（如文本、数字、字节模式）将原始数据转换为码字。
空白区（Quiet Zone）
- 条码左右两侧必须保留至少10个模块的空白区域，防止干扰。
四、PDF-417编码字符集
PDF-417 支持三种主要编码模式，每种模式对应不同的字符集和编码效率：
1. 文本模式：用于编码标准 ASCII 字符，特别适合字母和常见符号。
- 包括四个子模式（Submodes）：
- 大写字母（Upper）：A–Z
- 小写字母（Lower）：a–z
- 混合（Mixed）：数字和常用符号（0–9 和特殊字符如 !, ", #, $ 等）
- 标点（Punctuation）：更多标点符号（如 ., ,, ;, :, CR, LF, TAB 等）
2. 数字模式：专门高效地编码数字字符串（0–9）。
- 每个码字可以表示最多 2.8 个数字（即 44 位可表示 13 个十进制数），压缩效率非常高。
- 适用于长串数字（如身份证号、发票号、价格等）
3. 字节模式：用于编码任意字节数据（0–255），支持二进制或非 Latin 字符（如中文、日文、韩文等）。
- 每个字节直接映射为一个值（0–255）
- 可以通过转换（如 UTF-8 编码）表示 Unicode 文本
- 效率较低（每个字符占一个字节，再编码为 codeword），但灵活性最强
五、PDF417编码码应用哪些行业
1. 政府与公共安全：出入境管理、选民登记卡
2. 交通运输：电子票务、物流与货运
3. 医疗健康：患者病历管理、检验报告单
4. 零售与供应链：仓储管理、商品溯源
5. 教育与考试：准考证、学生证/校园卡
6. 邮政与快递：包裹标签、签收凭证。
7. 金融与保险：保单信息、银行单据。
8. 制造业：设备履历卡、记录设备型号、维修历史、出厂信息等。
六、如何用HCreateLabelView编码软件创建PDF-417编码在航空机票务中应用.

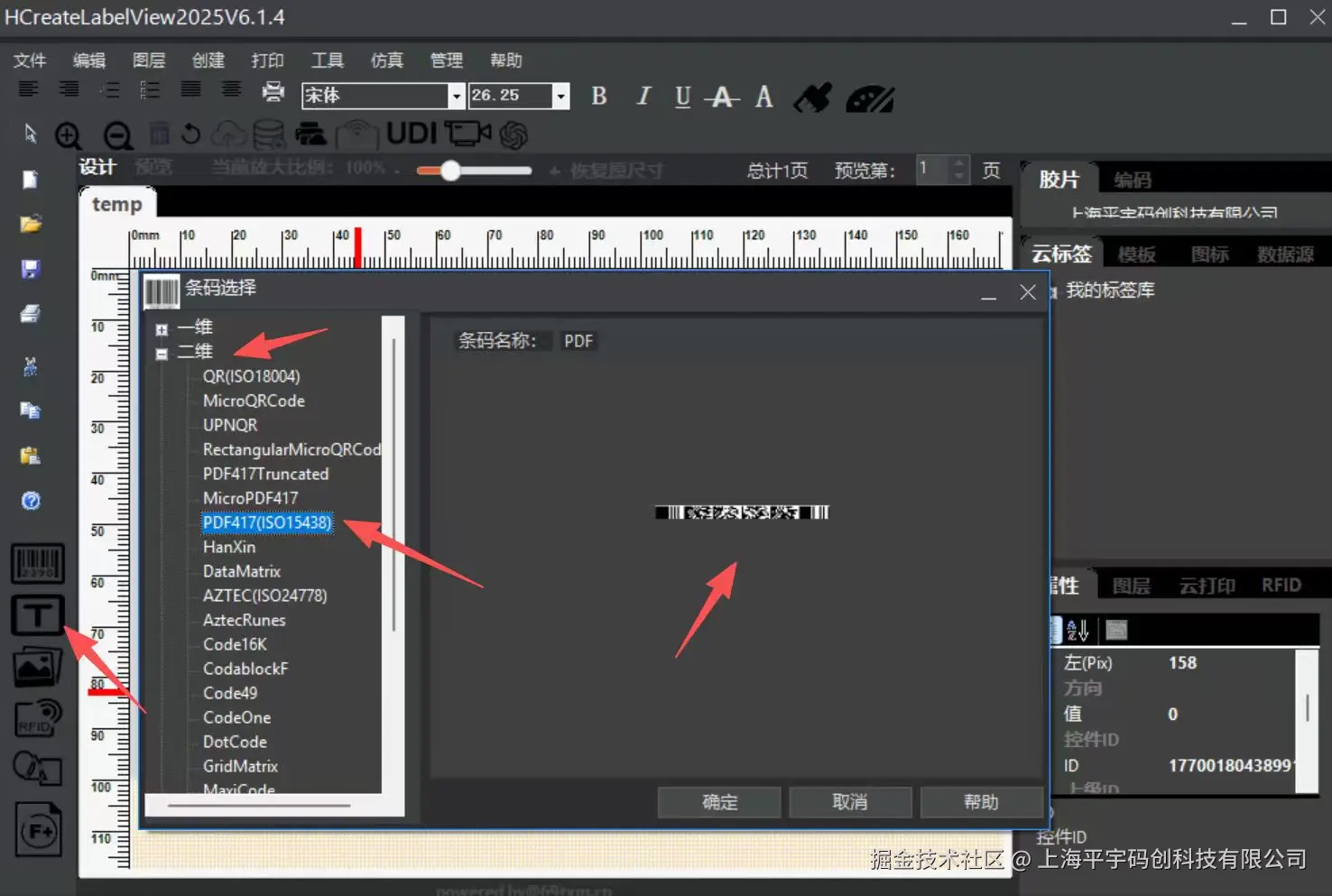

1. 软件选择编码器，条码选择二维码 ➡ 选择PDF-417编码。

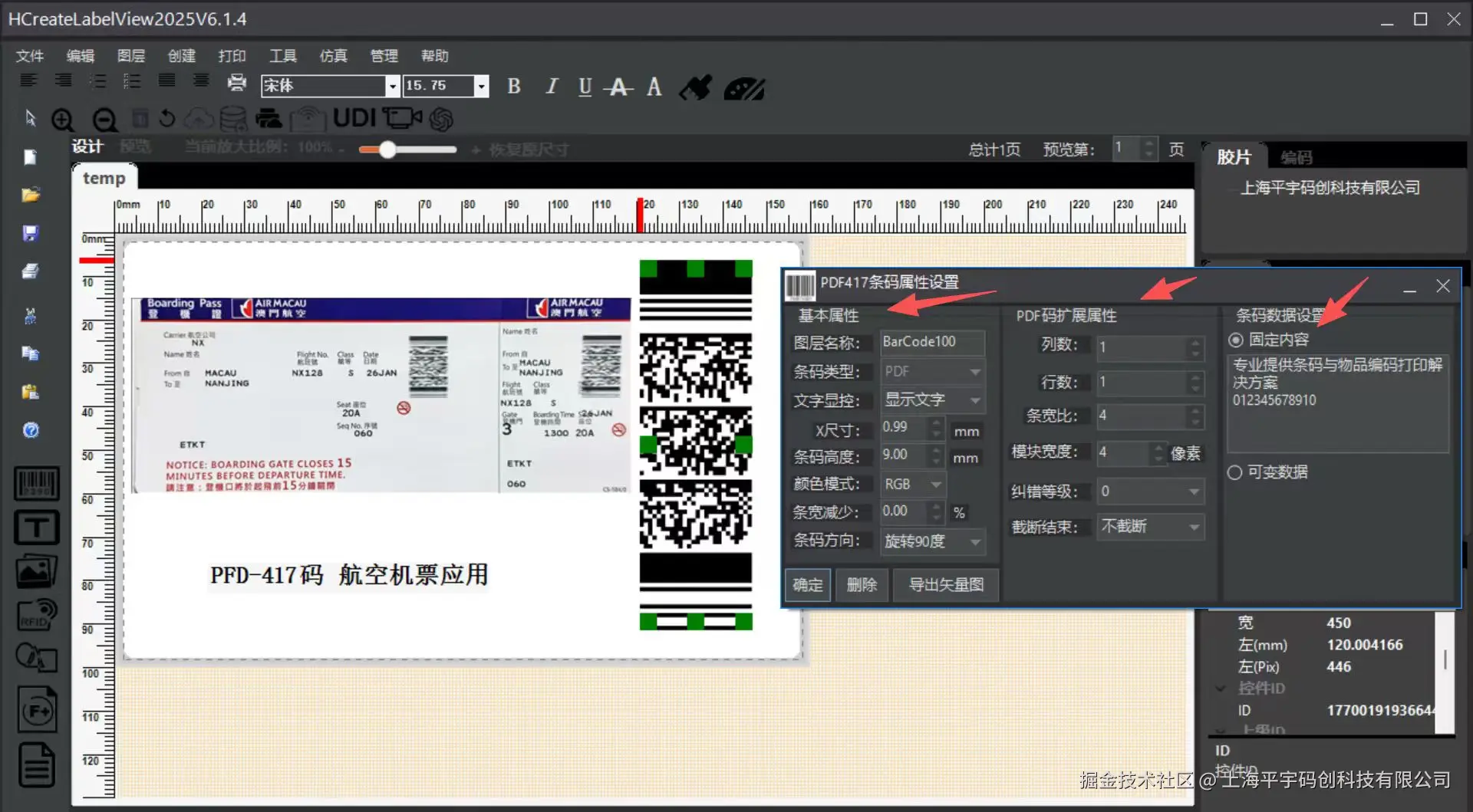

2.PDF-417码属性设置；基本属性，条码尺寸、高度、颜色等，PDF可扩展属性，条码数据。

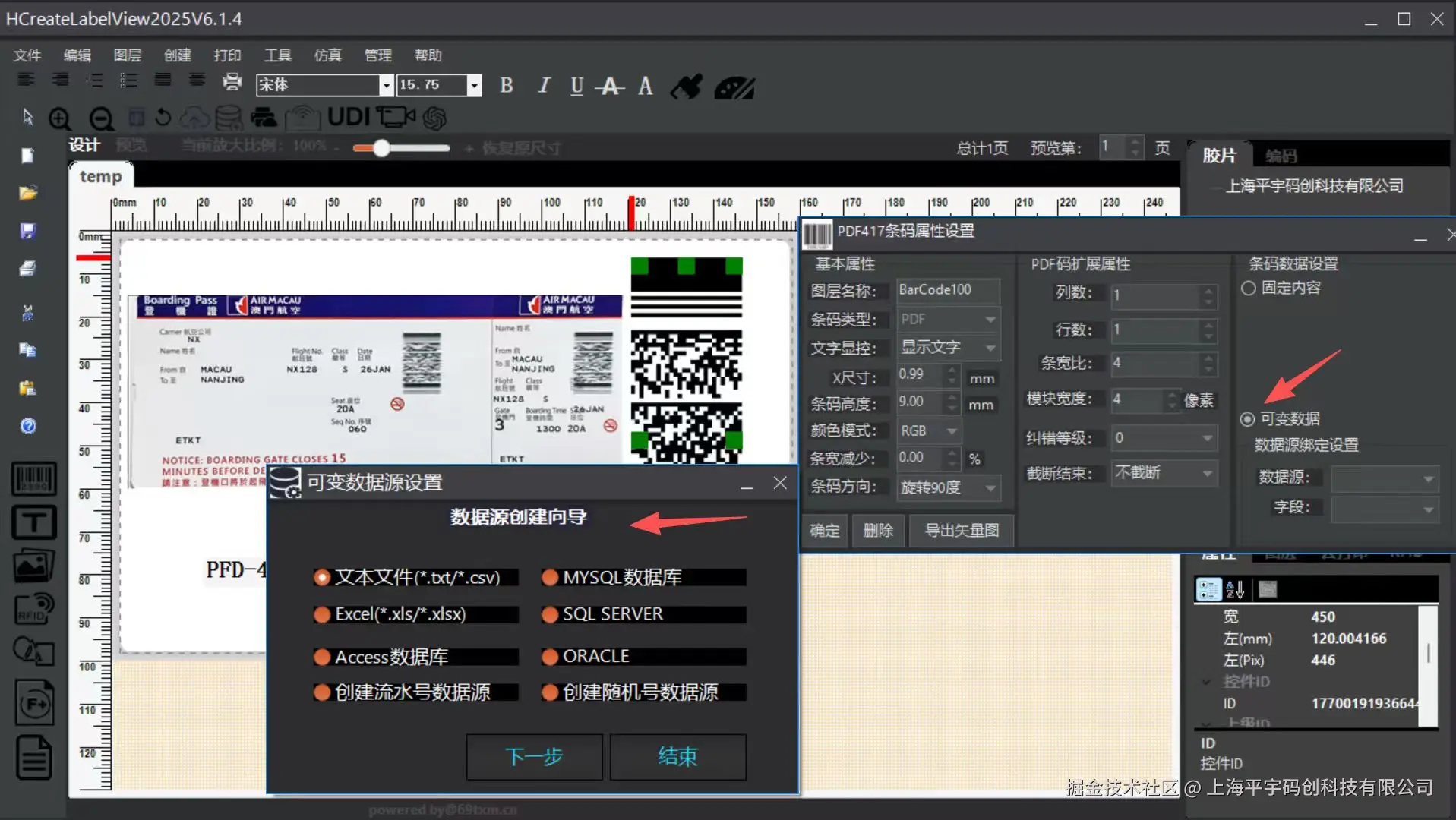

3.PDF-417码可变数据源设置向导。（文本文件txt/csv、MYSQL数据库、Excel、SQL SERVER、Access数据库、ORACLE、创建流水号数据源、创建随机号数据源等。

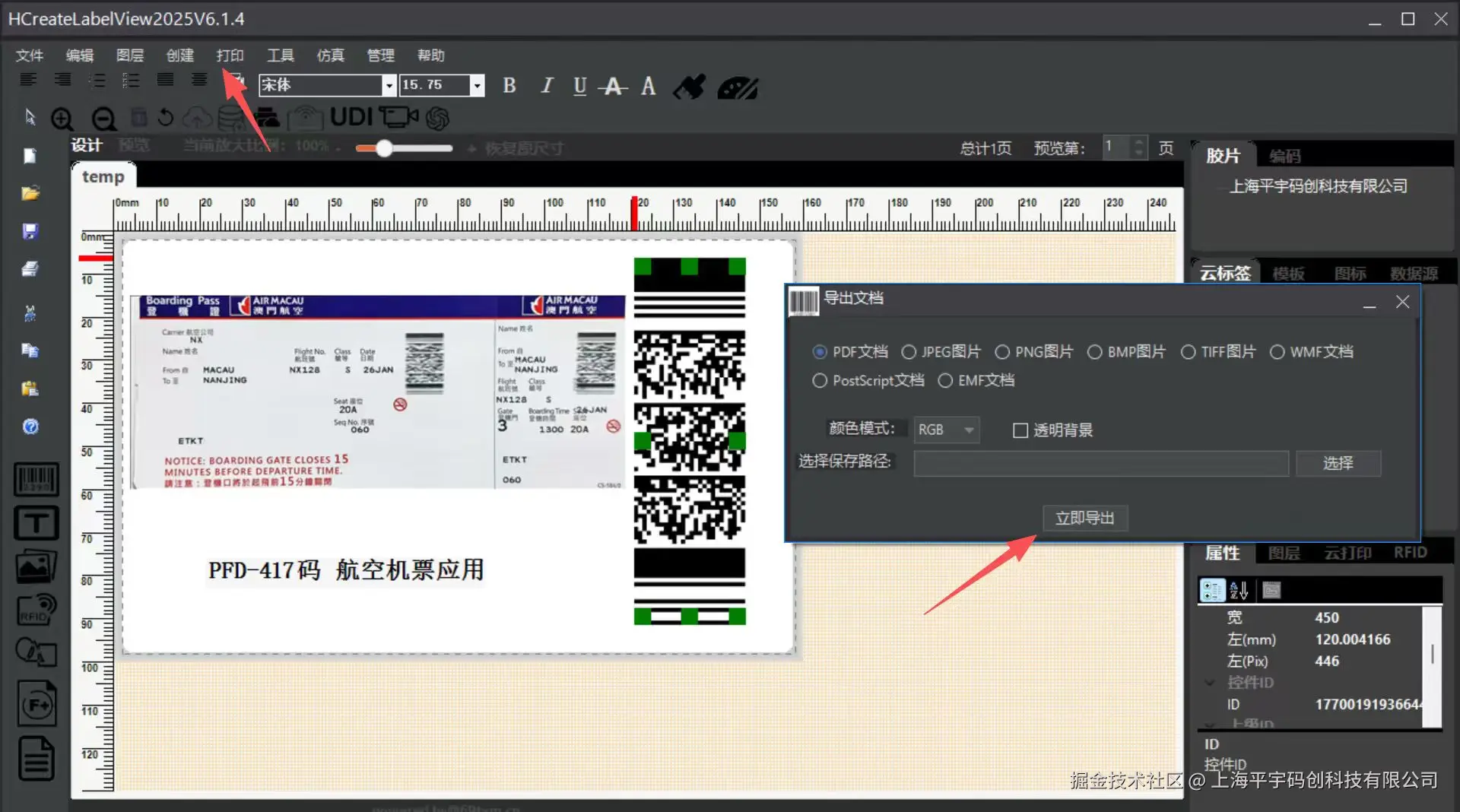

4.PDF-417码导出文件及打印设置；选择在线预览、在线打印、云打印、打印数量设置等。
HCreateLabelView编码软件提供了条码与物品编码行业应用打印解决方案。
