一：市场概览
据QYResearch调研团队最新报告“全球偏振分光棱镜市场报告2025-2031”显示，预计2031年全球偏振分光棱镜市场规模将达到 4.59 亿美元，未来几年年复合增长率（CAGR）约为 8.5%。在光电传感技术升级、激光雷达（LIDAR）快速发展以及量子信息技术的战略推动背景下，偏振分光棱镜作为精密光路控制的关键元件，正迎来技术和应用的黄金发展期。
政策支持方面：多国政府将核心光学元件和先进制造业列为重点扶持对象，推动光学元件的国产化替代和技术标准升级。中国、美国及欧洲等科技强国，在量子通信、量子计算以及半导体光刻机等战略领域，对偏振分光棱镜的超高消光比、超宽带和高损伤阈值提出了严格要求。政策层面对发展**新型显示技术（如 AR/VR、Micro-LED）**的支持，也驱动棱镜向更小尺寸、更高集成度方向发展，为行业提供了稳定的发展动力。
市场扩展方面：随着自动驾驶对高精度、高可靠性 LIDAR 系统的需求激增，以及生物医学成像（如偏振光显微镜）、机器视觉和光通信等领域对光信号精确处理要求的提高，偏振分光棱镜的市场需求显著增长。特别是新型 AR/VR 设备对轻量化光学模组的追求，推动了微型 PBSP 的大规模应用，成为光学元件市场的新兴增长点。
企业战略方面：领先企业正加速从“基础光学组件供应商”向“超精密光学解决方案集成商”转型。通过在薄膜镀膜工艺、光学晶体生长技术和超光滑表面加工方面的持续投入，强化产品在超高消光比和宽波段范围内的性能。同时，企业正积极与下游的激光系统制造商、半导体设备厂商和量子实验室紧密合作，提供高定制化、集成化的 PBSP 解决方案，以满足前沿技术对核心光组件的极端性能需求。
偏振分光棱镜，全球市场总体规模
二：技术路线与制造工艺瓶颈分析
- 核心材料生长与纯度控制瓶颈
瓶颈描述： PBSP 的性能基础在于其所使用的双折射晶体或光学玻璃的内在质量。对于格兰泰勒棱镜等高性能产品，关键在于方解石（Calcite）或钒酸钇（YVO₄）等晶体材料的纯度和光学均匀性。晶体生长过程中微小的应力、杂质或缺陷，都会在光束传输时导致散射，严重降低最终产品的消光比（Extinction Ratio），使其无法满足量子通信、高精度测量或半导体检测的严苛要求。
技术路线重点： 突破在于高纯度晶体的定制化生长工艺，以及开发具有优异温度稳定性和低吸收率的新型非晶态光学材料，以适应激光系统对宽波长范围和恶劣环境的要求。
- 薄膜镀膜技术与高损伤阈值挑战
瓶颈描述： 偏振分光的关键在于棱镜内部斜面上的介质多层薄膜。制造瓶颈在于如何确保该膜层在整个工作带宽内实现接近 的特定偏振光反射率和 的透射率（即实现超高消光比）。同时，在高功率激光应用（如 LIDAR 发射端）中，膜层必须具备极高的激光损伤阈值（LIDT），以防止被激光烧毁。
技术路线重点： 采用更先进的离子辅助沉积（IAD）或离子束溅射（IBD）等物理气相沉积技术，制造出高密度、低缺陷、低应力的薄膜堆栈。研发能承受深紫外（DUV）或高功率红外激光的新型耐用镀膜材料，并优化斜面镀膜工艺，确保膜层在非垂直入射下的光学特性。
3.超精密加工、集成与微型化挑战
瓶颈描述： PBSP 需由两块或多块棱镜精确胶合而成。制造难点在于超精密光学表面的加工（如 级甚至更高）、极低的楔角误差以及高强度、低光学污染的胶合技术。此外，为适应 AR/VR 和微型化传感器（如芯片级光子集成），需要将 PBSP 尺寸缩小至毫米甚至微米级别，这使得加工和对准的难度和成本呈指数级上升。
技术路线重点： 发展自动化、亚微米级的棱镜对准和键合技术，确保胶合界面不对光束质量产生任何影响。针对微型应用，探索使用纳米压印或光刻技术在芯片上直接制作超紧凑型的偏振分光结构（如超表面），实现集成化制造。

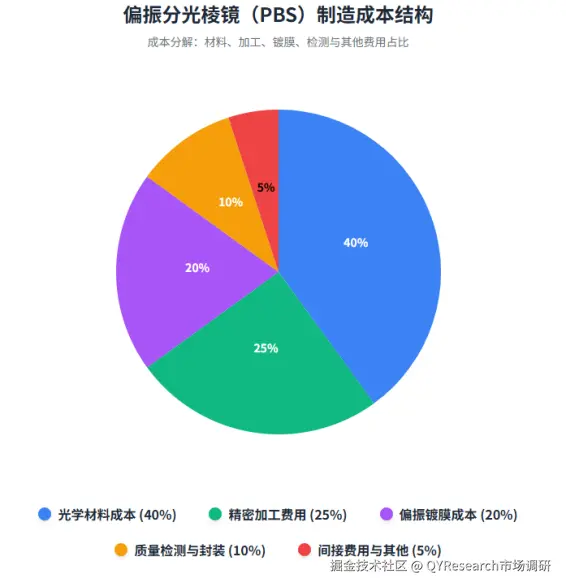

制造成本结构图
来源：QYResearch机械与设备研究中心
制造成本结构中最值得注意的三个点
- 核心材料的稀缺性与高昂的初期成本占比
描述： 高性能 PBSP 所需的高纯度双折射晶体（如光学级方解石、钒酸钇）是稀缺的战略性光学材料，其生长周期长、纯度要求极高。这使得原材料成本在总制造成本中的占比远高于普通光学元件。任何材料内部的微小缺陷都会导致在后期生产中被淘汰，从而推高了原材料的平均有效成本。
- 超精密镀膜环节的高投入和高淘汰率风险
描述： 棱镜斜面上的介质多层薄膜是决定 PBSP 核心性能（消光比、LIDT）的关键。该环节需要投资昂贵的离子束溅射（IBD）或类似的高端镀膜设备，且镀膜过程对环境洁净度和工艺控制要求极严。一旦镀膜不均匀或出现应力，将导致整个棱镜报废。因此，镀膜环节不仅设备和耗材投入巨大，其极高的工艺难度带来的良品率损失也成为推高制造成本的主要因素。
- 最终装配（胶合）环节的累计价值损失
描述： 棱镜经过复杂的切割、抛光和镀膜等高价值工序后，需要在最后的精确对准和胶合环节进行集成。由于要求极高的光学对准精度，如果装配失败，意味着之前所有环节投入的材料成本、人工成本和设备折旧将全部损失。这一环节的低良率风险是所有高精度光学元件共同面临的挑战，且由于 PBSP 承载的价值高，失败导致的累计损失尤其显著。
市场应用占比
来源：QYResearch机械与设备研究中心
发展最快的两大应用行业及关注要点
- 自动驾驶与激光雷达（LIDAR）领域
高速增长驱动力： 随着全球自动驾驶技术（L2+ 到 L4 级别）的商业化进程加速，对高分辨率、高可靠性的固态或半固态 LIDAR 模组的需求呈爆发式增长。PBSP 在 LIDAR 系统的发射和接收光路中，是实现光信号精确分离或合束的核心元件。
需要注意的点： 成本压缩与汽车级可靠性。 该领域正从高成本的 R&D 阶段转向大规模汽车前装市场，对 PBSP 的成本敏感度极高。制造商必须在保持光学性能（如高损伤阈值）的前提下，实现大幅度降本、微型化，并满足汽车电子产品对宽温环境和振动冲击的严苛可靠性要求。
- 量子信息技术（量子计算与通信）领域
高速增长驱动力： 全球主要经济体将量子技术上升到国家战略高度，大量的科研投入推动了量子计算机、量子密钥分发（QKD）设备等产业化进程。PBSP 在其中作为光子偏振态制备、分束和测量的关键元件，是量子光路中不可或缺的基础构件。
需要注意的点： 极致的性能要求与定制化。 量子技术对光学元件的性能要求是工业应用中最高的，要求 PBSP 达到极低的插入损耗和接近完美（超高）的消光比。这意味着该市场需要高度定制化、小批量生产的高溢价产品，厂商需将研发资源投入到最前沿的材料纯化和超精密镀膜技术上，无法通过走量来降低成本。
