Shader Graph的Fresnel Effect节点

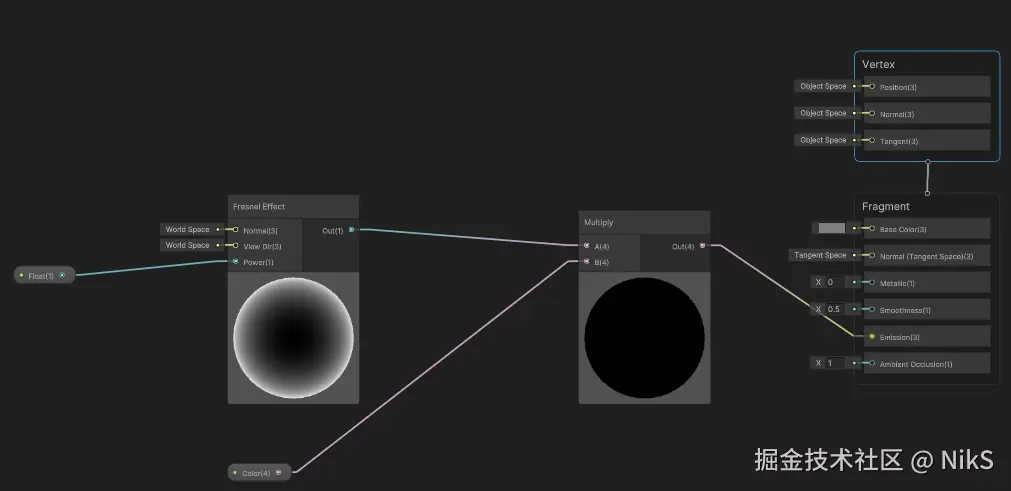

1.Fresnel Effect节点组成

核心功能是：
基于表面法线与视线方向的夹角计算反射强度：

• 当视线垂直于表面（夹角小），输出值接近 0（反射弱）；
• 当视线接近表面切线方向（夹角大，掠射角），输出值接近 1（反射强）。
  输入参数有3个,分别是:
  Normal——输入表面法线
  ViewDir——输入视线方向
  Power——控制边缘效果的锐利程度2，表现为值越大，边缘越细。

2.Fresnel Effect节点原理

$Fresnel=(1-dot(normal,viewDir))$^power
物体表面的法线向量和视线向量点乘的结果为(-1,1),由此1-dot(normal,viewDir)的取值范围是(0,2),公式表现的意义为法线向量和视线向量一定时，power越大，值越大。

幂运算对结果的影响

当power增大时：

1. 对于小数值的(1 - dot(...)) （对应视线接近垂直表面的区域）：幂运算会让结果更快趋近于 0（例如0.5^2=0.25，0.5^5=0.03125），这些区域的菲涅尔值会被 “压制” 到接近 0。
2. 对于接近 1 的(1 - dot(...)) （对应视线接近表面切线的边缘区域）：幂运算的影响较小（例如0.9^2=0.81，0.9^5≈0.59），只有极接近 1 的部分能保留较高的输出值。

最终表现为：只有视线与表面夹角极大的 “窄边缘区域” 会输出较高值，其余区域的输出值快速降到 0，因此power越大，边缘效果越细窄。
